指令

先使用AT测试连接是否正常

AT        ----->     返回 OK 则正常
AT+RST    ----->     重启模块
AT+UART?  ----->     查看串口配置
AT+CWJAP="XXX","XXX"     ----->     设置连接的WiFi，第一个xxx是WiFi的账号，第二个是密码，仅支持2.4G
AT+CWJAP?     ----->     查询
AT+CWMODE=x     ------>     设置模式，x=1，代表STA模式，x=2代表AP模式，x=3代表STA+AP模式
AT+ATKCLDSTA="NUM","XXX"    ----->     连接原子云端的设备，num代表设备编号，xxx代表设备密码（在原子云建立设备下面演示）
AT+ATKCLDCLS     ----->     断开云端连接
指令就不一一列举了，更多的指令，大家可以看相关手册

原子云新建设备

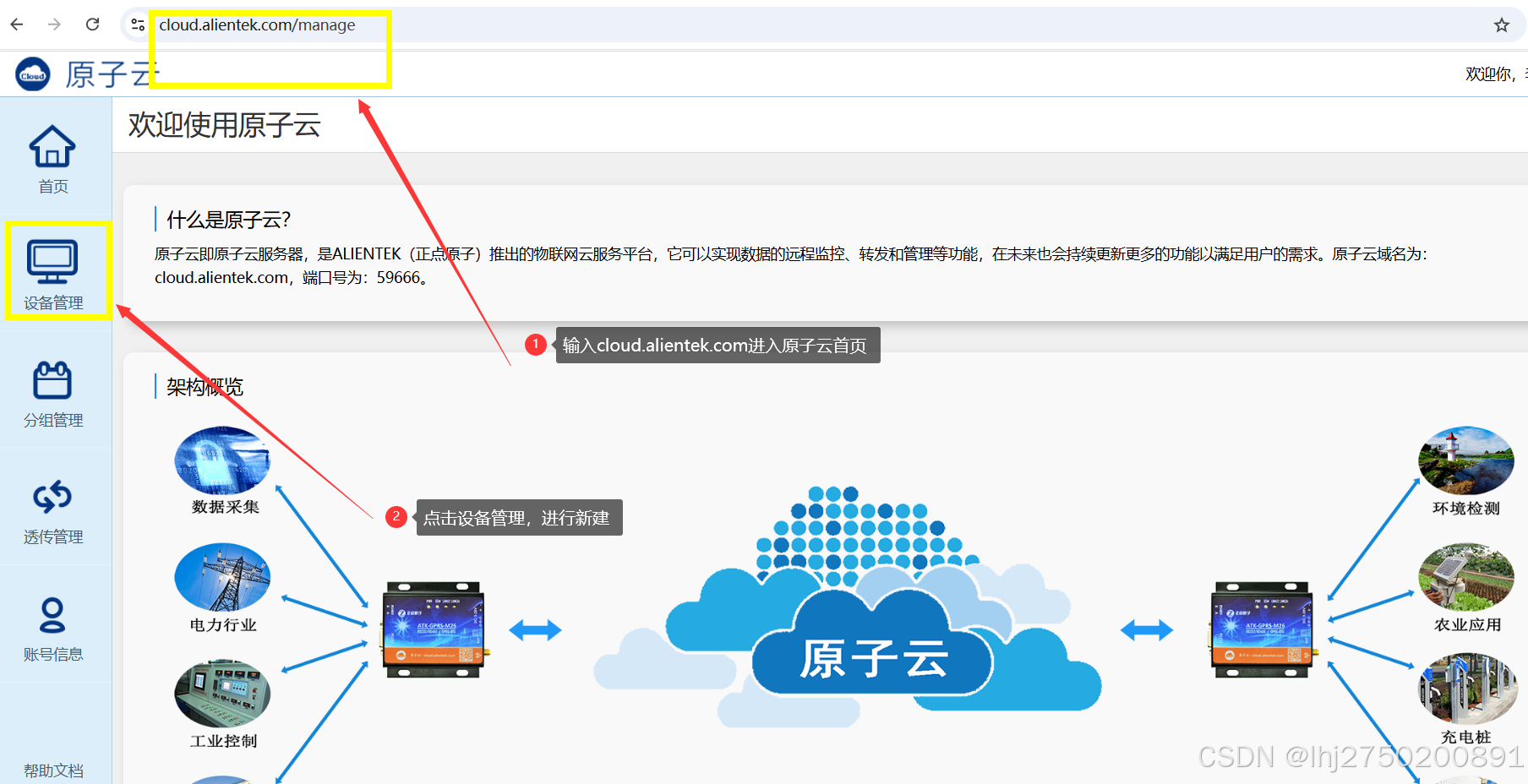

第一步

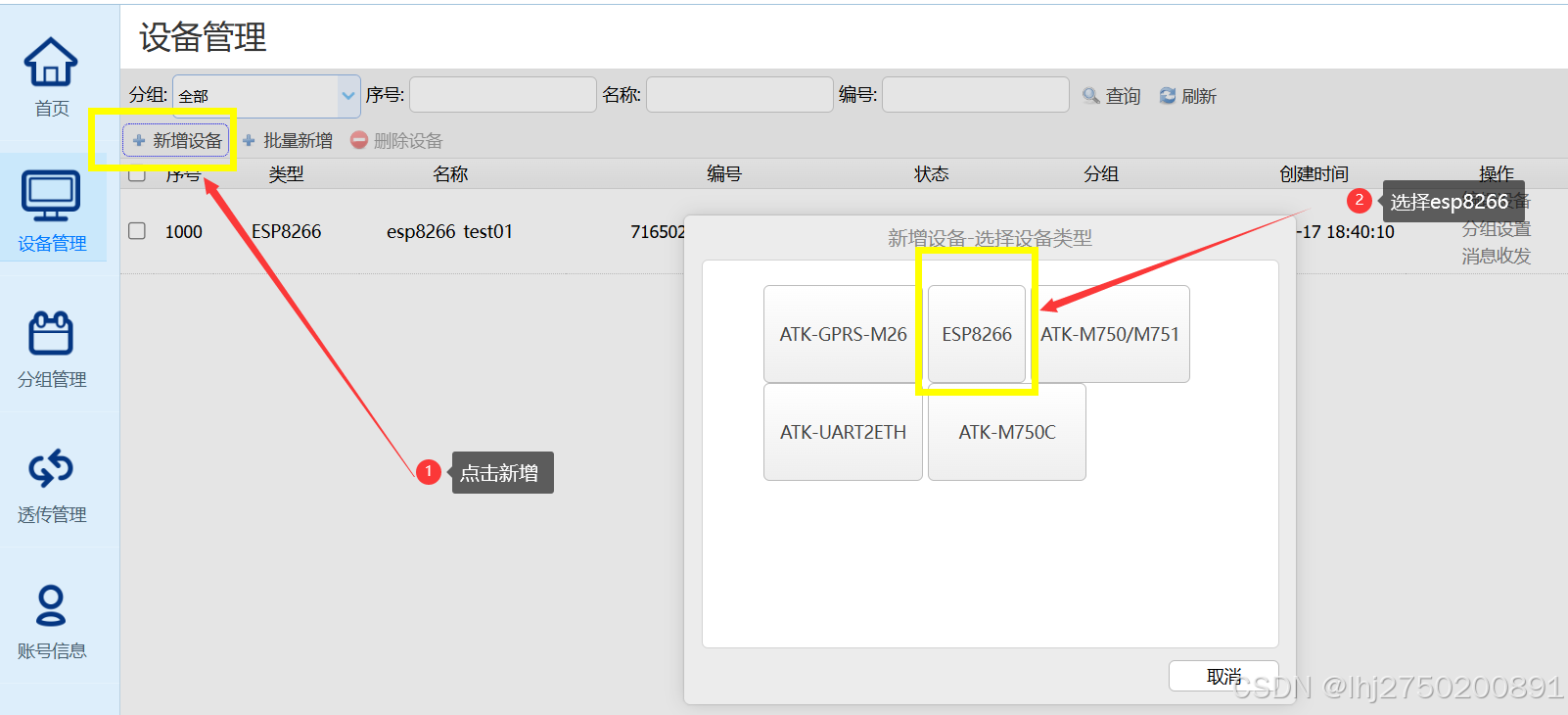

第二步

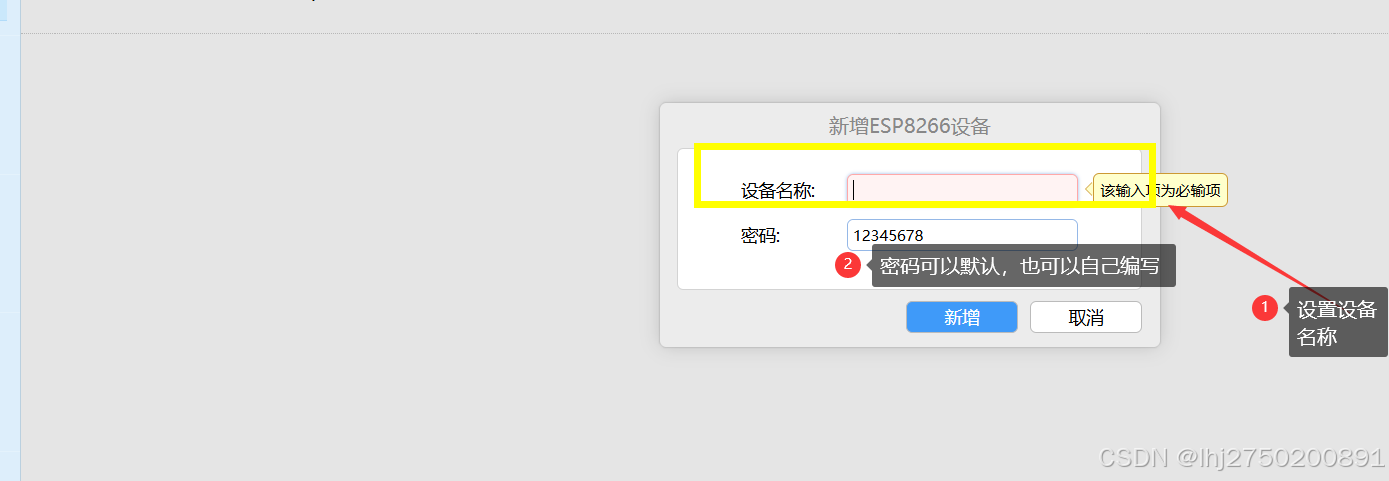

第三步

第四步

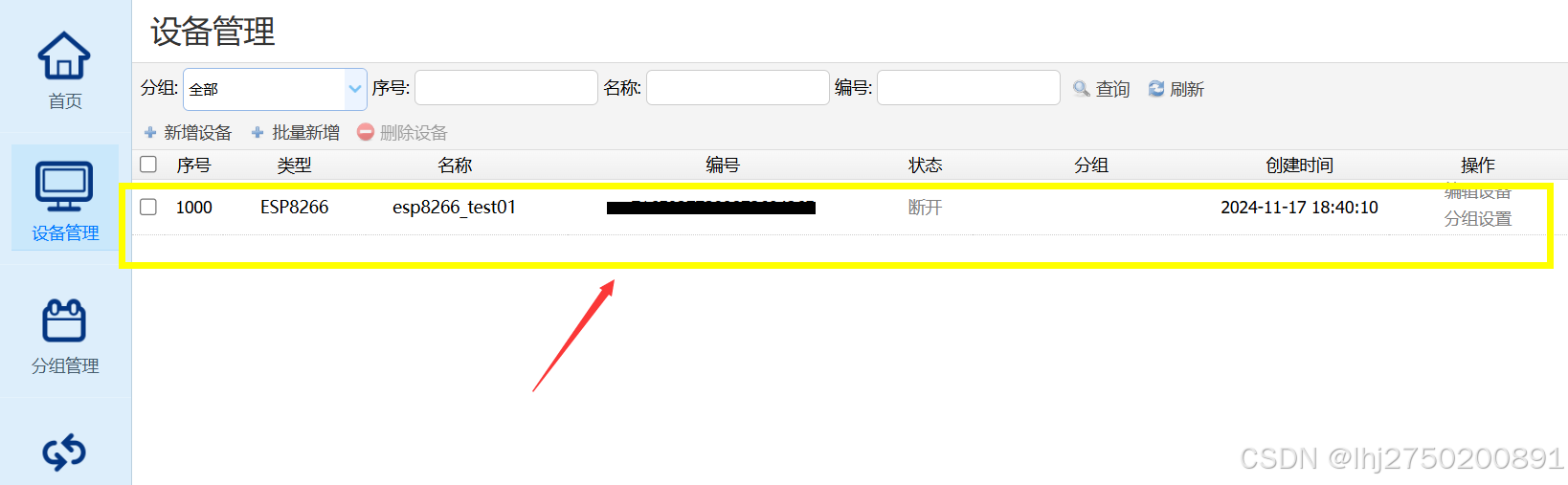

新建好以后，就能够看到设备，没有连接之前，状态显示为断开

第五步

用CH340发送指令，让esp8266模块连接云端
连接成功情况下，并且保证模块已经连接到网络串口调试助手发送如下指令：
num是你自己新建的设备编号，xxx是你自设备的密码

AT+ATKCLDSTA="num","xxx"

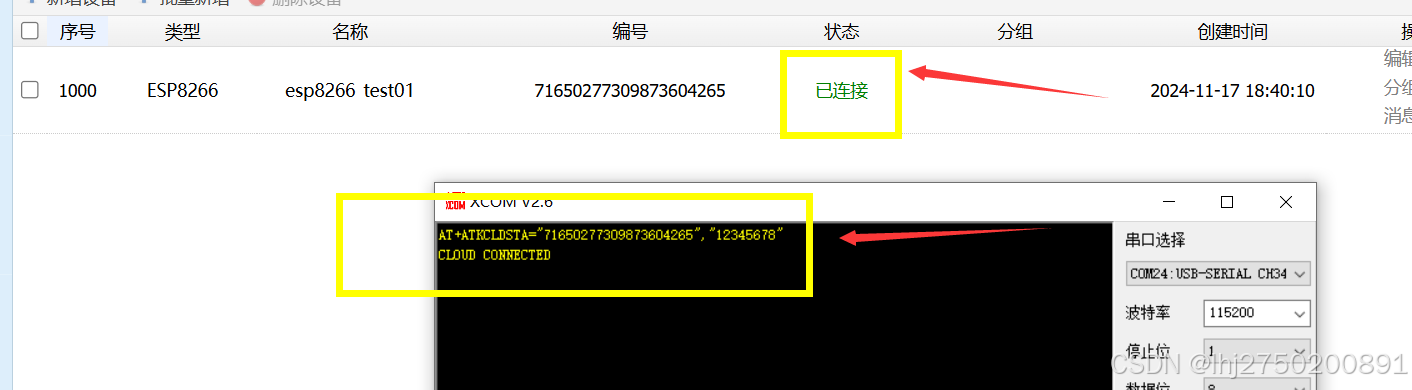

连接成功，串口调试助手就会显示如下数据，原子云中的设备状态也会显示已连接

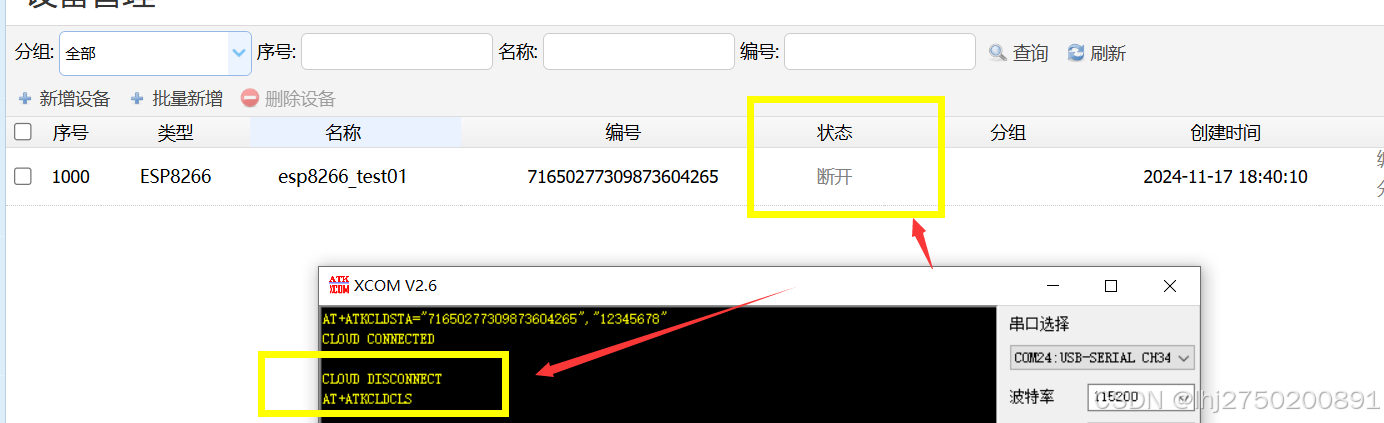

第六步 断开云端连接

如下使用完毕，要断开时，执行如下命令

AT+ATKCLDCLS

效果如下

第七步 测试

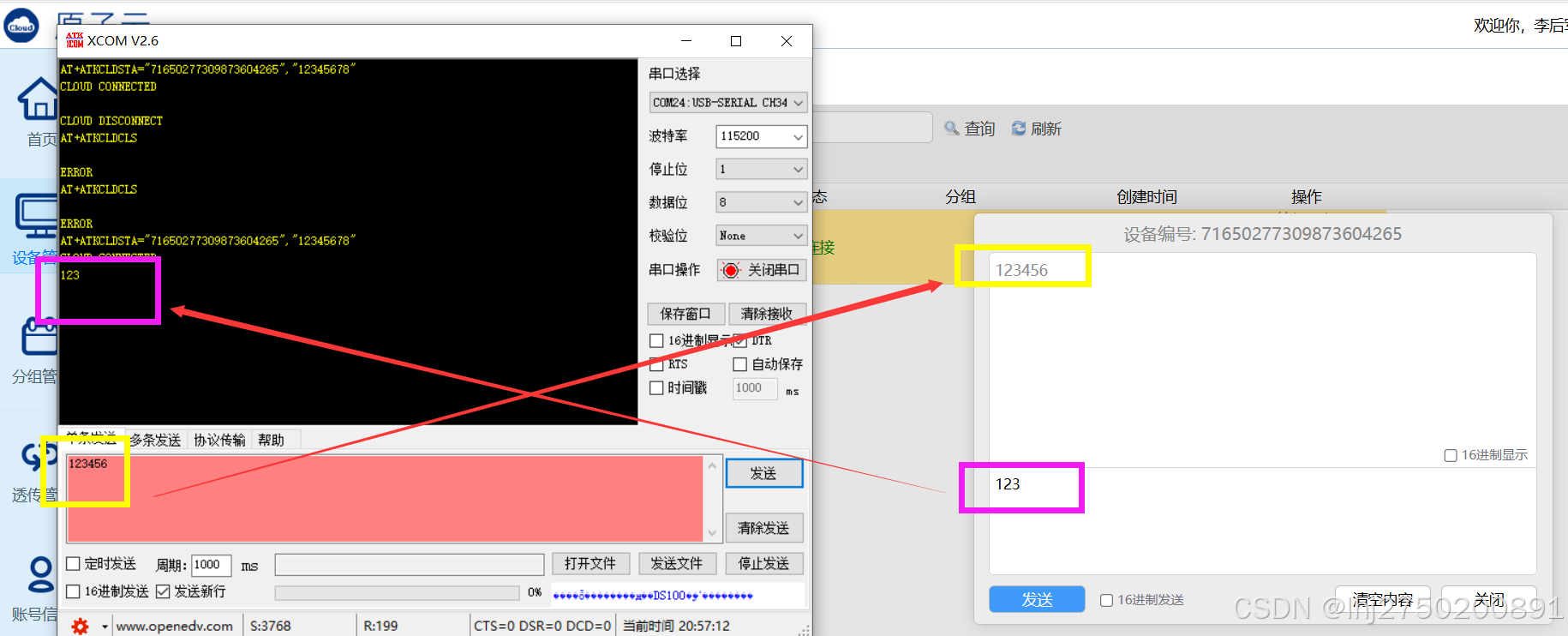

原子云端和串口调试助手之间进行通信

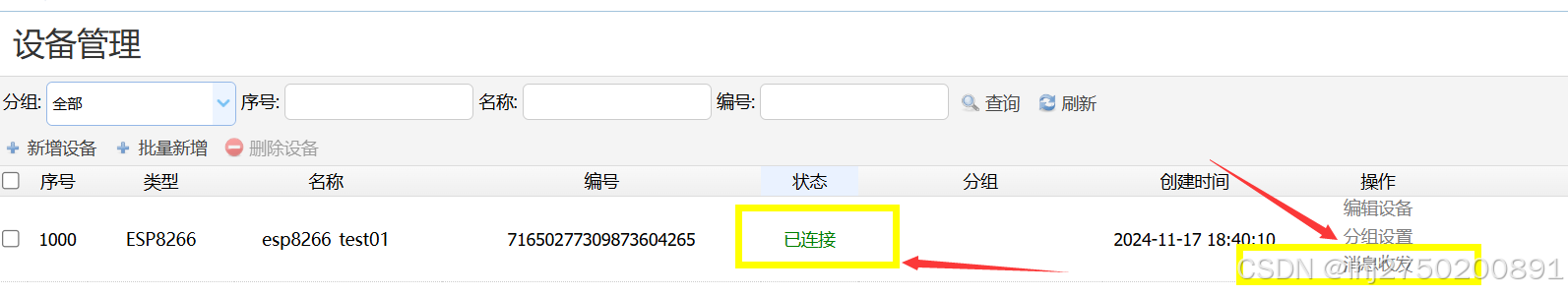

在连接状态下，点击消息收发

云端发送123，串口调试助手接收正常
串口调试助手发送123456，云端接收正常
