本文详细介绍了SDWAN流量调度系统配置，包括中心站点的控制器和边界路由设置，使用EIGRP、OSPF和BGP进行路由协议配置，并结合DMVPN进行安全的隧道通信。同时，对分支站点的配置进行了阐述，确保了网络的稳定和高效运行。

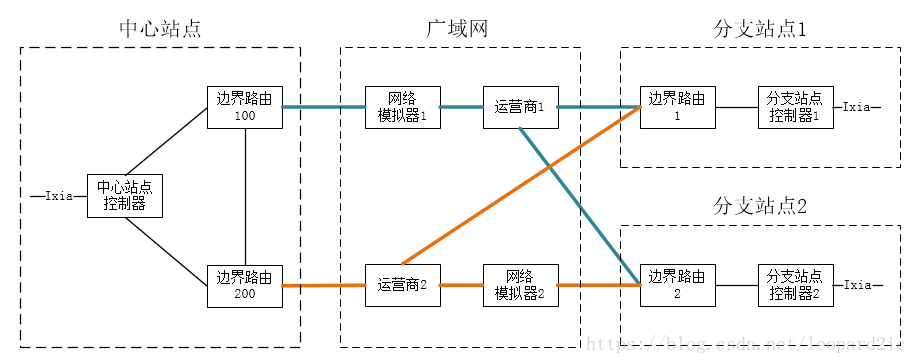

SD-WAN功能验证的网络拓扑一、中心站点
1）控制器
domain default
vrf default
master hub
source-interface Loopback0
site-prefixes prefix-list hub_site_prefixes
advanced
no transit-site-affinity
no minimum-mask-length enterprise

interface Loopback0
ip address 10.3.1.1 255.255.255.255
interface GigabitEthernet2
ip address 101.3.1.1 255.255.255.0
interface GigabitEthernet3
ip address 101.3.2.1 255.255.255.0
! Sub interface with different encapsulation protocol
interface GigabitEthernet7.100
encapsulation dot1Q 100
ip address 101.30.0.1 255.255.255.0

router eigrp 100
network 10.3.1.1 0.0.0.0
network 101.3.1.0 0.0.0.255
network 101.3.2.0 0.0.0.255
redistribute connected
distance eigrp 90 210

ip prefix-list hub_site_prefixes seq 1 permit 10.3.1.1/32
ip prefix-list hub_site_prefixes seq 2 permit 10.1.1.1/32
ip prefix-list hub_site_prefixes seq 3 permit 10.2.1.1/32
ip prefix-list hub_site_prefixes seq 10 permit 101.30.0.0/24

ntp logging
ntp source Loopback0
ntp master 3

2）边界路由
domain default
vrf default
border
source-interface Loopback0
master 10.3.1.1

interface Loopback0
ip address 10.1.1.1 255.255.255.255
interface GigabitEth
