实现内网穿透

需求：

1. 让其他人访问到自己电脑上的网页或服务
2. 其他场景，比如大家想要登录同一个人的电脑来一起写代码、找 Bug、排查问题等等。

怎样实现这些需求呢？------------ 内网穿透



一、内网穿透介绍

大多数情况下，个人电脑处于内网，即没有公开访问的独立IP（上网要通过其他网关），因此其他内网用户找不到你，没办法和你建立连接。

而内网穿透的作用，就是将内网的电脑暴露到公共网络。可理解为一个中间人，由于他知道你的电脑地址，所以能帮助其他用户访问到你的计算机。



二、方案1：frp实现内网穿透

2.1、frp介绍

frp 是一个可用于内网穿透的高性能的反向代理应用，支持 tcp, udp, http, https 协议。GitHub - fatedier/frp: A fast reverse proxy to help you expose a local server behind a NAT or firewall to the internet.

作用：

• 利用处于防火墙后的机器，对外网环境提供 http 或 https 服务。
• 对于 http, https 服务支持基于域名的虚拟主机，支持自定义域名绑定，使多个域名可以共用一个80端口。
• 利用处于防火墙后的机器，对外网环境 提供 tcp 和 udp 服务 ，例如在家里通过 ssh 访问处于公司局部环境的主机。

frp工作原理：

• frp服务端（公网）运行，监听一个端口bind_port，等待客户端的连接
• frp客户端（私网）连接到frp服务端的主端口bind_port，同时告诉frp服务端要监听的端口remote_port和转发类型type
• frp服务端（公网）fork新的进程监听客户端指定的端口remote_port
• 外网用户（浏览器）连接到frp客户端（私网）指定的端口remote_port，frp服务端通过和frp客户端的连接将数据转发到frp客户端（私网）；
• frp客户端（私网）进程再将数据转发到本地web服务，从而实现内网对外暴露服务的能力。

2.2、设备环境

想要配置frp穿透，首先必须先要有一台具有外网ip(即：可以外网访问)的服务器。

frp服务端：阿里云应用轻量服务器（公网） Ubuntu 60.205.222.199

frp客户端1： 北京实验室服务器（内网）  Ubuntu 192.168.6.146

frp客户端2： 南京实验室服务器（内网）  Ubuntu 192.168.11.123

2.3、操作配置

有人访问阿里云服务器：https://阿里云服务器外网ip:8443

它的链路如下：阿里云服务器frp服务端—> 内网电脑frp客户端—> 192.168.6.146:443（web服务） 或者 192.168.11.123:22(ssh服务），然后按照原路返回

2.3.1：frp服务端配置

1、首先到frp的release界面下载适合自己电脑的程序Releases · fatedier/frp · GitHub 可以直接去这个页面下载

也可以通过wget命令下载 : wget https://github.com/fatedier/frp/releases/download/v0.32.1/frp_0.32.1_linux_amd64.tar.gz；

2、解压：tar -zxvf  frp_0.32.1_linux_amd64.tar.gz

3、进入cd到frp_0.32.1_linux_amd64目录，对于服务端的配置可以直接选择将frpc和frpc.ini文件删除，之后配置frps.ini

[common]
token = token      # 授权令牌，会在frp客户端用到
bind_port = 7000   # 与客户端绑定的进行通信的端口，默认7000

vhost_http_port = 80
vhost_https_port = 443

# frp管理后台端口，请按自己需求更改
dashboard_port = 7500
# frp管理后台用户名和密码，请改成自己的
dashboard_user = user
dashboard_pwd = password
enable_prometheus = true

# frp日志配置
log_file = /var/log/frps.log
log_level = info
log_max_days = 3
subdomain_host = podding.cn  # 注册的域名

保存后就可以启动服务端了

# 前台启动
./frps -c ./frps.ini

# 后台启动（正常使用后推荐后台启动）
nohup ./frps -c ./frps.ini &

必须先启动服务端frp，再启动客户端frp。

此时，可以访问dashboard界面：http://公网IP:7500。



2.3.2：frp客户端1配置

1、首先到frp的release界面下载适合自己电脑的程序Releases · fatedier/frp · GitHub 可以直接去这个页面下载

也可以通过wget命令下载：wget https://github.com/fatedier/frp/releases/download/v0.32.1/frp_0.32.1_linux_amd64.tar.gz；

2、解压：tar -zxvf  frp_0.32.1_linux_amd64.tar.gz

3、进入cd到frp_0.32.1_linux_amd64目录，对于客户端的配置可以直接先将frps和frps.ini文件删除，之后配置frpc.ini

[common]
token = token         # 授权令牌
server_addr = 60.205.222.199  # 公网服务器ip
server_port = 7000    # 阿里云服务器frp服务端的bind_port端口，frp的客户端要去连接这个端口，从这里做代理

[podding_bj_web]
type = tcp            # 连接协议
local_ip = 127.0.0.1  # 内网服务器ip(192.168.6.146也行)
local_port = 443      # 内网web服务的端口
remote_port = 8443    # 自定义的frp服务端访问内部podding服务的端口号，需要在frp服务器的防火墙放开
#custom_domains = podding.cn  # 绑定自定义域名

# 公网通过ssh访问内部服务器，北京那边服务器不需要这块
[ssh]
type = tcp               # 连接协议
local_ip = 192.168.6.146 # 内网服务器ip(127.0.0.1也行)
local_port = 22          # ssh默认端口号
remote_port = 7021       # 要映射到的frp服务器端口，用于访问内部ssh。如果 remote_port 为 0，frps 会为你分配一个随机端口
bandwidth_limit = 1MB    # 限制此代理的带宽，单位为 KB 和 MB
use_encryption = false   # 如果为 true，则 frps 和 frpc 之间的消息将被加密，有效防止流量被拦截，默认为 false
use_compression = false  # 若为true，消息会被压缩，加快流量转发速度，但是会额外消耗一些 CPU 资源。
​

保存后就可以启动客户端了

# 前台启动
./frpc -c ./frpc.ini

# 后台启动（正常使用后推荐后台启动）
nohup ./frpc -c ./frpc.ini &

必须先启动服务端frp，再启动客户端frp。



2.3.3、frp客户端2配置

配置frpc.ini

[common]
token = token         # 授权令牌
server_addr = 60.205.222.199  # 公网服务器ip
server_port = 7000    # 阿里云服务器frp服务端的bind_port端口，frp的客户端要去连接这个端口，从这里做代理

# 公网通过ssh访问内部服务器
[ssh]
type = tcp               # 连接协议
local_ip = 127.0.0.1     # 内网服务器ip
local_port = 22          # ssh默认端口号
remote_port = 7022       # 要映射到的frp服务器端口，用于访问内部ssh， remote port listen by frps。如果 remote_port 为 0，frps 会为你分配一个随机端口
bandwidth_limit = 1MB    # 限制此代理的带宽，单位为 KB 和 MB
use_encryption = false   # 如果为 true，则 frps 和 frpc 之间的消息将被加密，默认为 false
use_compression = false  # 若为true，消息会被压缩

将个人电脑的公钥添加到南京实验室服务器192.168.11.123的.ssh/authorized_keys，这样安全，内网登录时使用私钥：

保存后就可以启动客户端了

# 前台启动
./frpc -c ./frpc.ini

# 后台启动（正常使用后推荐后台启动）
nohup ./frpc -c ./frpc.ini &

必须先启动服务端frp，再启动客户端frp。

2.4：测试穿透是否配置成功：ssh远程连接南京内网服务器

找另外一台不同网段的linux或者mac电脑，在终端执行，因为这里只有个人电脑提供公钥给跳转机（南京机器192.168.11.123），在个人电脑cmd中执行：

ssh - p remote_port 内网主机用户名 @ 公网ip



# 举例

ssh -p 7022 nist@60.205.222.199   # 进入跳转机（南京机器192.168.11.123）

一定要注意，输入密码的时候一定要输入内网中的密码，端口号用的frpc.ini文件中的remote_port。如果你登录成功，那么，恭喜你，你已经学会了利用frc怎么配置内网穿透了！！！



2.5：“https+域名” 访问

此时，在frp服务端，可以使用curl -k https://127.0.0.1:8443访问北京那边的web服务。

若想浏览器使用 https://阿里云服务器外网ip:8443访问，你得在frp服务端（ 阿里云服务器 ）开放8443端口。

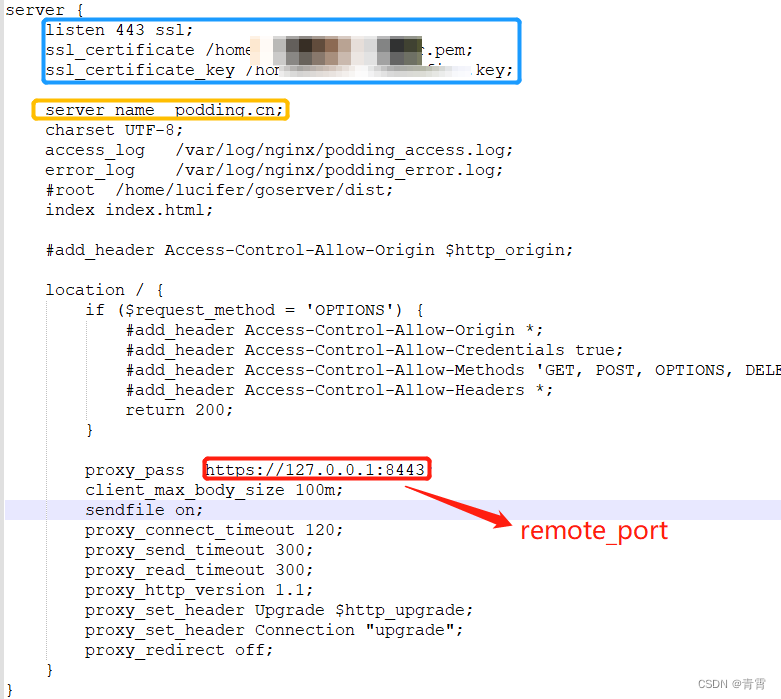

nginx配置使用 443端口+域名 访问：

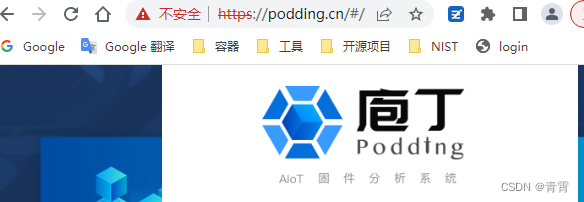

结果：



三、方案2：nginx+ssh实现内网穿透

需要准备的环境：

1. 自己本地运行起来的项目(这里以podding项目为例： https://192.168.11.45:443)
2. 一台云服务器，阿里云，腾讯云等等，这里选择可以公网的跳转机60.205.222.199。
3. 云服务器上安装nginx。
4. 域名(可以没有)

3.1、公网服务器

1、进入到公网服务器60.205.222.199

2、配置nginx的配置文件

server {
  listen 8888; #这里监听的为后续访问的公网云服务器端口，可以设置为任意一个服务器上还不存在的端口号
  server_name xx.xx.cn; # 这里填你的域名，如果没有域名则填localhost

  location / {
    proxy_set_header  X-Real-IP  $remote_addr;
    proxy_set_header  X-Forwarded-For $proxy_add_x_forwarded_for;
    proxy_set_header Host $http_host;
    proxy_redirect off;

    proxy_pass http://localhost:8899;  # 这里的8899相当于一个标识，和后面在本地创建通道相关，可以任意设置一个值。防火墙得开放此端口
  }
}

3、重启nginx

3.2、在本地服务器操作

ssh -vnNT -R 服务器端口:localhost:本地端口 服务器用户名@服务器 IP 地址

  -N 表示非不执行命令，只做端口转发；-f 表示在后台运行， -R 10022:localhost:22 就是把本地的22端口转发到远程的10022端口。

1、在本地终端输入命令ssh -vnNt -R 8899:localhost:443 user@ip # 将本机的443端口映射到外网服务器的8899端口上

8899是nginx中配置的标识，443是本地web服务的访问端口， user为云服务器的用户名，ip为云服务器公网地址，回车输入云服务器密码就好了，

出现如下代表成功：

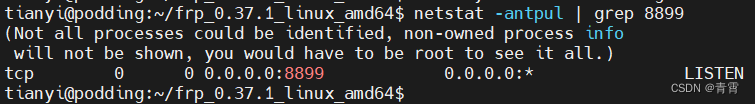

此时，在云服务器公网可以看到8899端口： netstat -antpul | grep 8899

2、打开本地浏览器，输入自己的云服务器公网ip(如果有域名也可通过域名来访问)和端口来进行访问，例如http://xx.xx.xx.xx:8888。
