中断向量表地址偏移的对齐要求

前言：

首先我们知道，中断向量表是可以重定位的：由NVIC中VTOR寄存器控制。

而这个重定位的地址是有要求的，不能随便找个地址放中断向量表，这个地址对齐要求就叫“中断向量表的二次幂对齐”。

“中断向量表的二次幂对齐”指的是 中断向量表对 偏移量大小 的要求 ，在进行中断向量表偏移时，需要向上圆整，否则会出错。

偏移量大小 计算方法：

（内部异常+外部中断个数）×4 就是异常和中断所占的字节数，在字节数的上方 寻找离字节数最近的2的幂数。

计算过程：

以 STM32F411CEU6 为例，内部异常有16个，外部中断有87个，加一起103个，每个中断向量为 4 个字节，那么偏移量初步计算为 103 × 4＝ 412 ，在 412 之上，距离412 最近的 2 的幂数为 2 的 9次方 512，所以偏移量取 512.

512 转化为 16 进制 为 200，转化为地址就是 0x200。

得出结论：

在 STM32F411CEU6 中，如果中断向量表需要偏移到其他位置，那么这个位置必须是能够被 0x200 整除的。

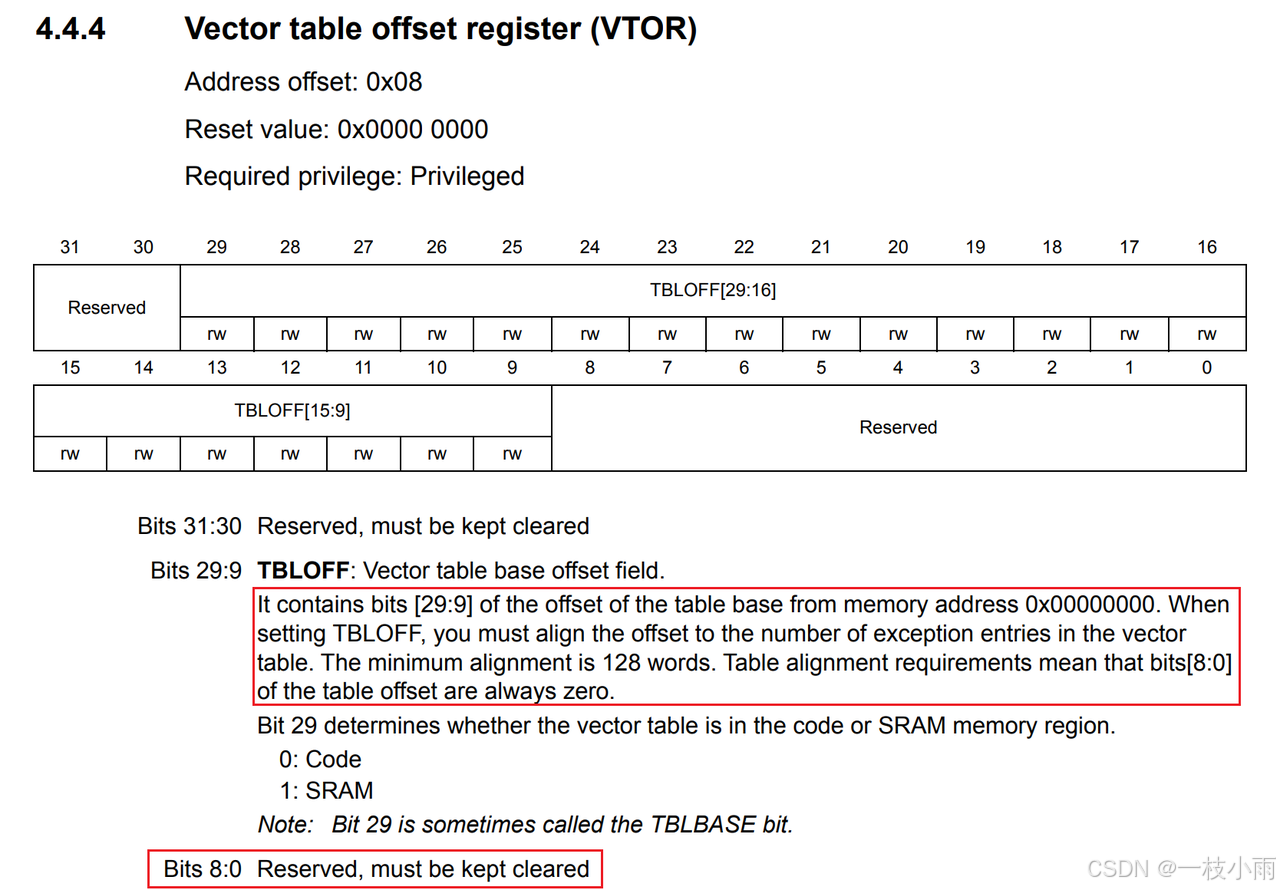

补充：在STM32F411的平台上，中断向量表偏移地址，必须是512的倍数（The minimum alignment is 128 words)，参考下图。同时，VTOR的低9位必须是0（bits[8:0] of the table offset are always zero)。
