入门级恒温器全国产化电子元件推荐方案

方案概述：

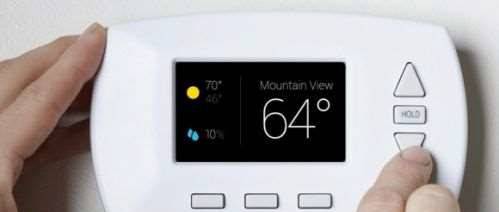

恒温器，在正常操作下以自动开路或闭路来保持受控部在一定温度范围的一种温度感测装 置， 其动作温度仅为固定或可调整。恒温器主要是通过热 量表配有的计量MCU, 测量流出和流入管道的流体的温度， 以及流体的体积流最， 用户可通过键盘或者从其他互联网连接的 设备（例如笔记本电脑或智能手机）调整设置，且显示在触摸显示屏上。恒温器可以调节 系统、房间或楼宇的温度。现代化系统还可以进行计算，可编程，从用户的习惯中学习并 对其周围环境做出反应。

行业热点：

智能恒温器具有增长潜力。智能恒温器的先进特性、对节能装置不断增长的需求以及政府 的节能倡议为全世界采用 恒温器提供了动力。2019 年， 该技术的应用占据了 46. 72%的销售份额， 近年来发展迅速， 恒温器是直接或间接控制一个或多个热源和冷源来维持所要求的温度的一种装置。恒温器要实现这种功能 ， 就必须具有一个敏感元件， 那就是温度传感器，通过温度传感器测量温度变化，然后由主控，来控制加热或冷却模块进行温度的调节。

核心器件：

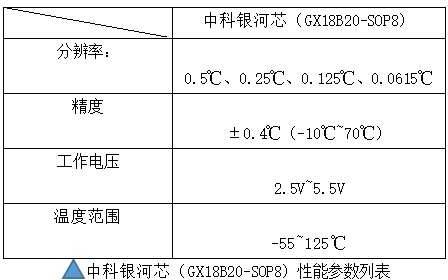

如上图所示中科银河芯的GX1 8B20- SOP8是一款可提供9到12bi t 分辨率温度测量的数字温度计。

采用单总线接口仅需一个端口引脚进行通信每颗芯片具有全球唯一的64位的序列号

具有多点分布式测温功能温度分辨率9—1 2位可选

最高12位精度下， 温度转换速度小于400ms

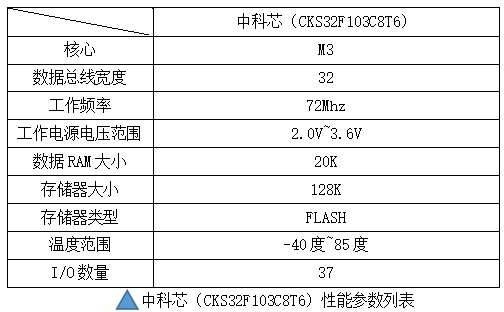

中科芯的CKS32Fl 03C8T6是与STM32F103C8T6功能对标的国产MCU。综上所述，

CKS3 2F103 C8T6系列MCU非常适合于恒温器的应用。

2个12位ADC, 1 µ s转换时间（多达16个输入通道）

7通道DMA控制器。

睡眠、停机和待机模式多达80个快速I / 0端口

7个定时器

2个I 2C接口（支持SMBus/ PMBus)

3个USART接口（支持I S07816 接口， LI N, I r DA接口和调制解调控制）

2个SPI 接口 (18M位／秒）- CAN接口 (2. OB主动） USB2. 0全速接口

其他见产品详情页规格书。

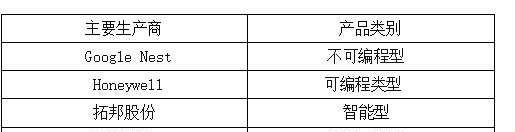

产业梳理：

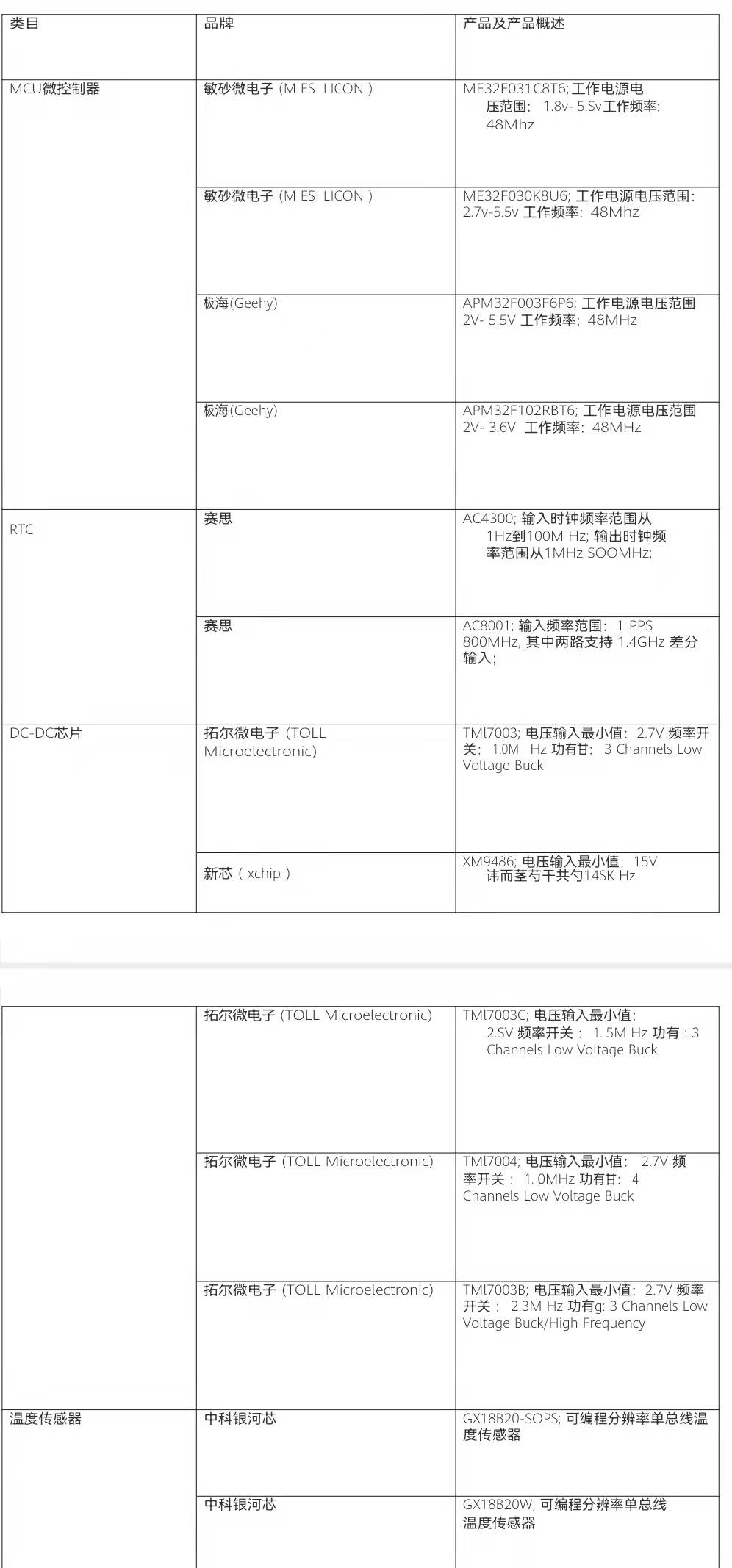

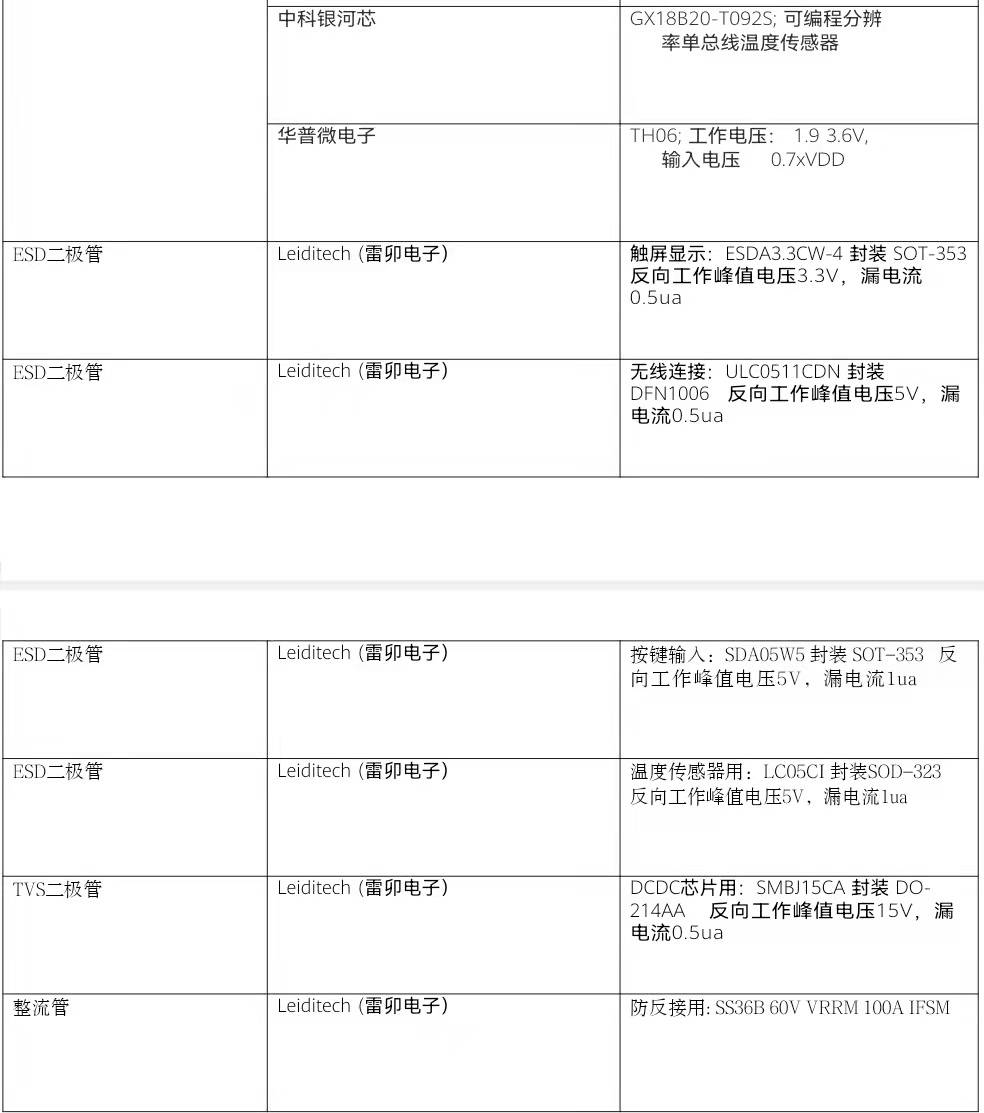

针对入门级恒温器推荐产品

入门级恒温器 来源：用芯盒子
