工业环境下使用的USB2.0的ESD器件SR05W

最新推荐文章于 2025-09-28 08:48:28 发布
原创 最新推荐文章于 2025-09-28 08:48:28 发布 · 574 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #stm32 #嵌入式硬件

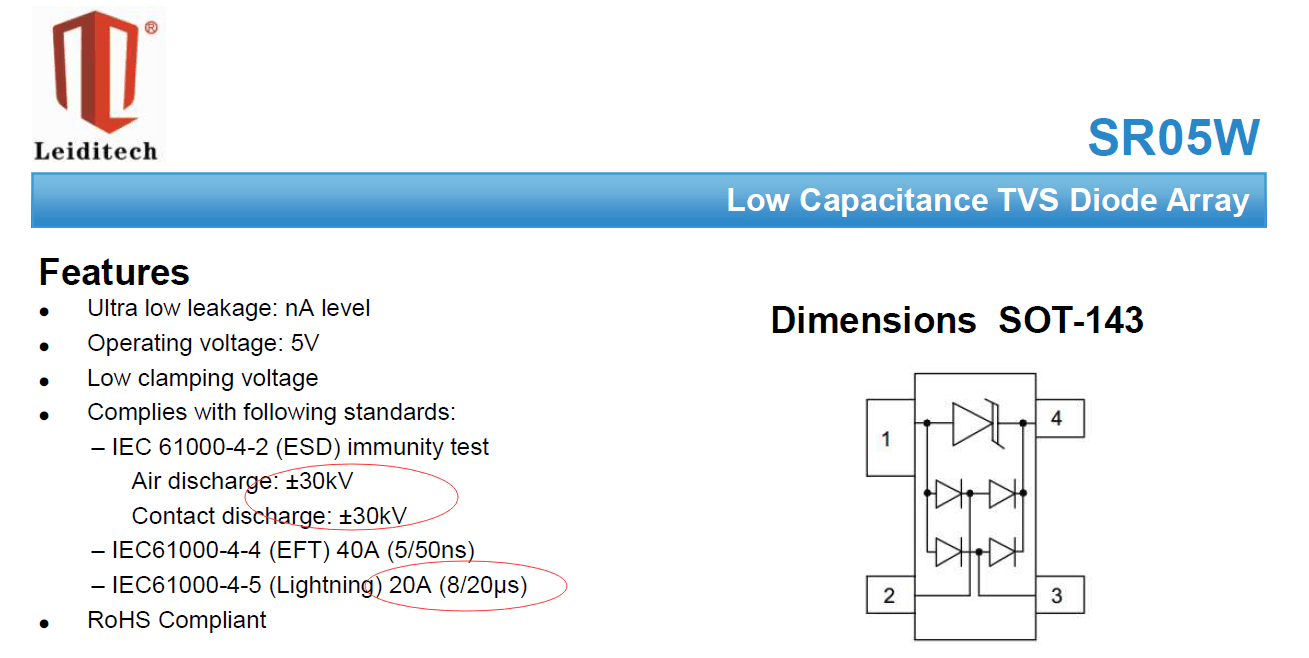

针对高浪涌保护需求，雷卯电子推出了集成式保护芯片SR05W，其电流保护能力相比SR053A提升7倍，能够满足工业客户的电气干扰防护需求。产品已批量应用，客户可联系代理商获取样品。

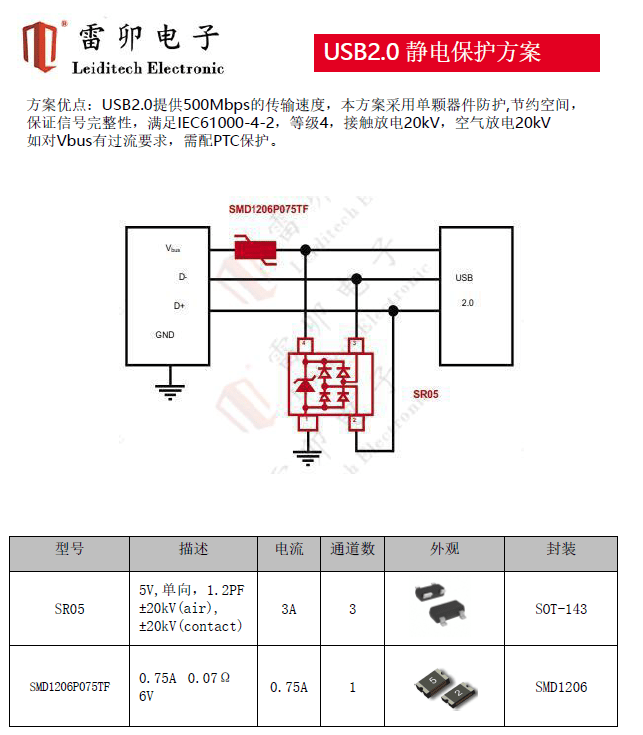

USB接口应用越来越广，应一些客户的高浪涌保护需求，雷卯电子推出静电能力更强，耐更大电流的集成式保护芯片SR05W.

以下对比新器件SR05W的关键参数。

电流保护能力

SR05 3A

SR05W 20A，性能提高了7倍，妥妥保证工业客户的各种电气干扰。该产品已经批量在客户中使用，可以联系雷卯电子代理商申请样品。
