雷卯介绍智能网关电源配置

网关设备电源输入端应支持单相交流 220 V 输入，电源输出端，根据网关分类，应符合以下要求：

a) 一类：应支持至少一路直流输出。

b) 二类：应支持至少一路直流 12 V（最大 2 A）输出和至少一路直流 24 V（最大 2 A）输出， 可支持一路直流 48 V（最大 2 A）输出。应具备电压、电流、功率、能耗检测功能；

c) 三类：应支持至少两路直流 12 V（最大 2 A）输出和至少两路直流 24 V（最大 2 A）输出， 可支持一路直流 48 V（最大 2 A）输出。应具备电压、电流、功率、能耗检测和过压、欠压、过载等电源保护功能；

d) 四类：应支持至少两路直流 12 V（最大 2 A）输出和至少两路直流 24 V（最大 2 A）输出， 可支持一路直流 48 V（最大 2 A）输出。支持 IEEE802.3 af/at/bt 国际标准的 PoE 供电。应具备电压、电流、功率、能耗检测和过压、欠压、过载等电源保护功能；

e) 必要时，网关设备可支持可控交流输出。

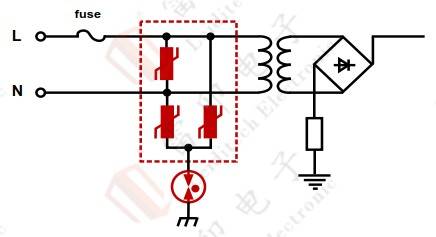

上海雷卯推荐AC220V交流电源浪涌保护方案

方案优点：用于满足220V交流电源接口的浪涌保护，根据电源所处环境选择不同级别的保护器件， 满足IEC61000‐4‐5 4KV~8KV不同级别的测试。

上海雷卯推荐型号：MOV 14D471K（压敏电压470V，双向）

GDT 2R600-8L(800V,双向，8/20浪涌10KA)

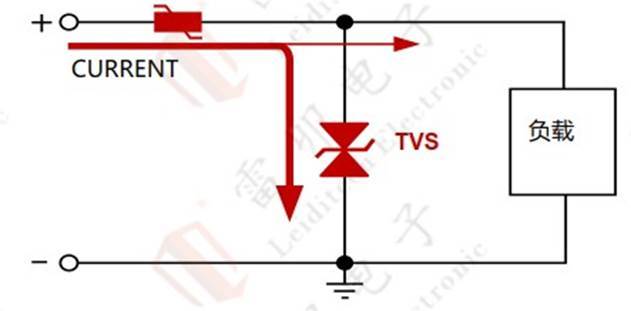

上海雷卯推荐12V直流电源浪涌保护方案

方案优点：用于满足12V直流电源接口的浪涌保护，根据电源所处环境选择合适保护电流的TVS器件，满足IEC61000‐4‐2，等级4，接触放电8KV，空气放电15KV。如需满足IEC61000‐4‐5浪涌高等级测试需选用大功率SMC
