XML约束之DTD

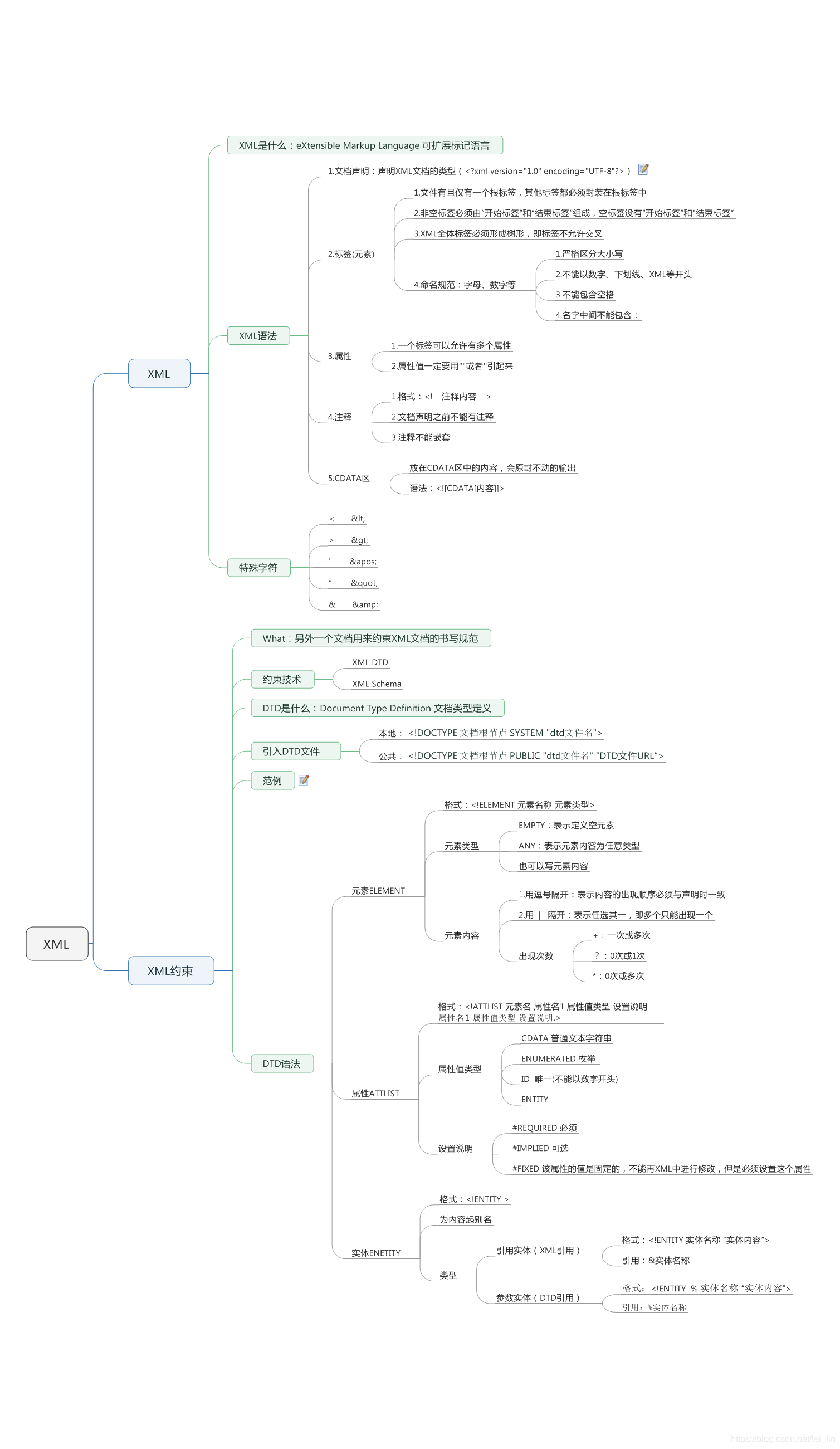

XML的UML视图

XML的特点：

1. XML 指可扩展标记语言（EXtensible Markup Language）
2. XML 是一种标记语言，很类似 HTML
3. XML 的设计宗旨是传输数据，而非显示数据
4. XML 标签没有被预定义，需要自行定义标签
5. XML 被设计为具有自我描述性
6. XML 是 W3C 的推荐标准

XML中的约束(DTD约束和Schema约束)

什么是格式良好XML
1.1 有且只有一个根元素
1.2 XML标签大小写正确区分
1.3 正确使用结束标签
1.4 正确嵌套标签
1.5 使用了合法的标签名
1.6 定义有效的属性

DTD约束：
1.文档类型定义（DTD）可定义合法的XML文档构建模块。它使用一系列合法的元素来定义文档的结构。

2.DTD 可被成行地声明于 XML 文档中，也可作为一个外部引用。

Schema约束：
1.XML Schema 是基于 XML 的 DTD 替代者。

2.XML Schema 描述 XML 文档的结构。

3.XML Schema 语言也称作 XML Schema 定义（XML Schema Definition，XSD）。

DTD约束

1.在XML加入DTD声明

格式：

2.元素定义的语法

<!ELEMENT element-name (type)>

3.元素的分类(type)

3.1 空元素

<!ELEMENT element-name EMPTY>

3.2 文本元素

<!ELEMENT element-name (#PCDATA)>

3.3 混合元素

<!ELEMENT element-name (e1,e2)>

4.元素的限制

元素约束：子元素的列表，将可以包含的子元素用小括号括起来子元素之间使用逗号“，”进行分割：子元素必须按照顺序出现 使用竖线“|”进行分割，子元素只能出现其中的一个 #PCDATA 表明包含标签体

次数：
1.+，表示出现1~n次；
2.*，表示出现0~n次；
3.?，表示0次或1次(如果不写?号，默认出现一次)

例：<!ELEMENT element-name (type*)>

5.属性定义的语法
格式：

<!ATTLIST element-name att_name type >

ATT是attribute的缩写,LIST是集合的意思

类型(type)：

1.ID - 该属性的值必须是唯一的。 不能在文档中使用的其他元素或属性中重复使用。
2.IDREF – 此属性引用文档中属于 ID 类型的另一个属性值。
3.CDATA – 此属性将只包含字符数据。

6. XML中的特殊符号

7.代码演示：

案例1(DTD对元素限制)：

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE persons[
	<!ELEMENT persons (person*)>
	<!ELEMENT person (name,age,contact,br?)>
	<!ELEMENT name (#PCDATA)>
	<!ELEMENT age (#PCDATA)>
	<!ELEMENT contact (phone|email)>
	<!ELEMENT email (#PCDATA)>
	<!ELEMENT phone (#PCDATA)>
	<!ELEMENT br EMPTY>

]>

<persons>
	<person>
		<name>张小明</name>
		<age>10</age>
		<contact>
			<phone>1234567</phone>
		</contact>
		<br/>
	</person>
	<person>
		<name>张大明</name>
		<age>35</age>
		<contact>
			<email>123@qq.com</email>
		</contact>
	</person>
</persons>

案例2(DTD对属性限制)：

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE persons[
	<!ELEMENT persons (person*)>
	<!ELEMENT person (name,age,contact,br?)>
	<!ELEMENT name (#PCDATA)>
	<!ELEMENT age (#PCDATA)>
	<!ELEMENT contact (phone|email)>
	<!ELEMENT email (#PCDATA)>
	<!ELEMENT phone (#PCDATA)>
	<!ELEMENT br EMPTY>

	<!ATTLIST person
		pid ID #REQUIRED
		sex (男|女) "男"
		qq CDATA #IMPLIED
		parent IDREF #IMPLIED
	>

]>
<persons>
	<person pid="p1" sex="男" qq="aaa" parent="p2">
		<name>张小明</name>
		<age>10</age>
		<contact>
			<phone>1234567</phone>
		</contact>
		<br/>
	</person>
	<person pid="p2">
		<name>张大明</name>
		<age>35</age>
		<contact>
			<email>123@qq.com</email>
		</contact>
	</person>
</persons>

案例3(DTD对config.xml限制)：

<?xml version="1.0" encoding="UTF-8"?>
	<!--
		config标签:可以包含0~N个action标签
		action标签:可以饱含0~N个forward标签 path:以/开头的字符串,并且值必须唯一 非空 ,子控制器对应的路径
		type:字符串,非空，子控制器的完整类名
	-->
<!DOCTYPE config[
	<!ELEMENT config (action*)>
	<!ELEMENT action (forward*)>
	<!ELEMENT forward EMPTY>

	<!ATTLIST action
		path CDATA #REQUIRED
		type CDATA #REQUIRED
	>
	<!ATTLIST forward
		name CDATA #REQUIRED
		path CDATA #REQUIRED
		redirect (false|true) "false"
	>
]>

<config>
	<action path="/registerAction" type="test.action.RegisterAction">
		<forward name="success" path="/index.jsp" redirect="true" />
		<forward name="failed" path="/register.jsp" redirect="false" />
	</action>
	<action path="/loginAction" type="test.action.LoginAction">
		<forward name="a" path="/index.jsp" redirect="false" />
		<forward name="b" path="/welcome.jsp" redirect="true" />
	</action>
</config>
