[silicon][EmberZnet]router响应write attribute命令并读取存储的attribute值

前言

最近在研究芯科平台zigbee cluster的扩展，之所以要扩展标准的cluster，是因为我司的zigbee开关需要做一些定制的功能，扩展的方案大致如下：

cluster	attribute	name	type	Range	Access	Default	reset Keep
0x0006	0x8000	Mode	uint8	0x00-0xff	RW	0x00	yes

Mode attribute

• 用来描述继电器是否跟随开关动作的值：

  0 = 继电器模式（按下开关，控制继电器，然后上报状态）

  1 = 遥控模式（按下开关，继电器不工作(保持闭合)，只上报状态）

熟悉zigbee cluster的同学应该知道，上述是基于on/off这个cluster进行扩展的，添加了一个新的attribute，attribute ID为0x8000。这个attribute主要用来描述开关的模式，0代表按下开关的时候，通过继电器控制连接的灯；1代表按下开关后，只上报当前开关按键的状态值，不再控制继电器的闭合。

其实这个扩展是基于以下这种场景的一个开发需求：

假如一个开关（router）通过继电器控制一个同样支持zigbee的灯（router），然后这两个设备都通过zigbee的方式连接了coordinator。一般情况下，我们都是习惯通过开关来控制灯的亮灭。但是现在这种场景下，如果把开关闭合了，那么相当于直接把灯断电了，这时候coordinator就以为灯是离线了，而不会觉得这个是关闭的状态，所以coordinator上看到的状态就不对。

所以如果灯是支持zigbee的话，开关就不再通过继电器来控制灯，而是简单的上报一个状态值告诉coordinator，由coordinator去控制相应的灯，这样各个设备的状态值就正常了。

就是基于以上的需求，我们的开关需要一个attribute来记录此时处于一个什么模式，这个模式值由coordinator来下发一个write attribute命令来改变。

正文

1、扩展标准cluster

其实扩展标准的cluster，芯科官方有给出指导：

https://github.com/MarkDing/IoT-Developer-Boot-Camp/wiki/Zigbee-Custom-Clusters-CN

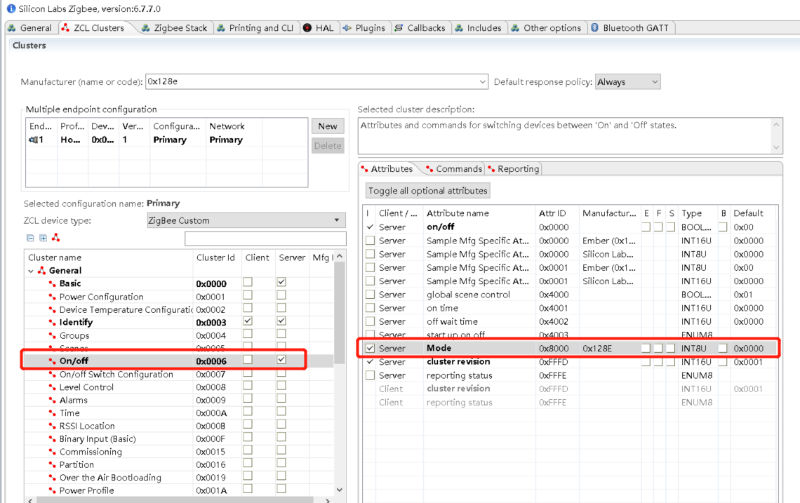

在完全按照指导文档来扩展的文件如下：

<configurator>
  <domain name="Test" />

  <!-- Use the cluster extension Extend the on/off cluster -->
  <clusterExtension code="0x0006">
    <attribute side="server" code="0x8000"
      define="SWITCH_Mode"
      type="INT8U" min="0x0000" max="0xFFFF" writable="true"
      default="0x0000" optional="true"
      manufacturerCode="0x128e">Mode</attribute>
  </clusterExtension>

</configurator>

但是升级完后，每次coordinator下发一个write attribute的命令，router都无法正常响应：

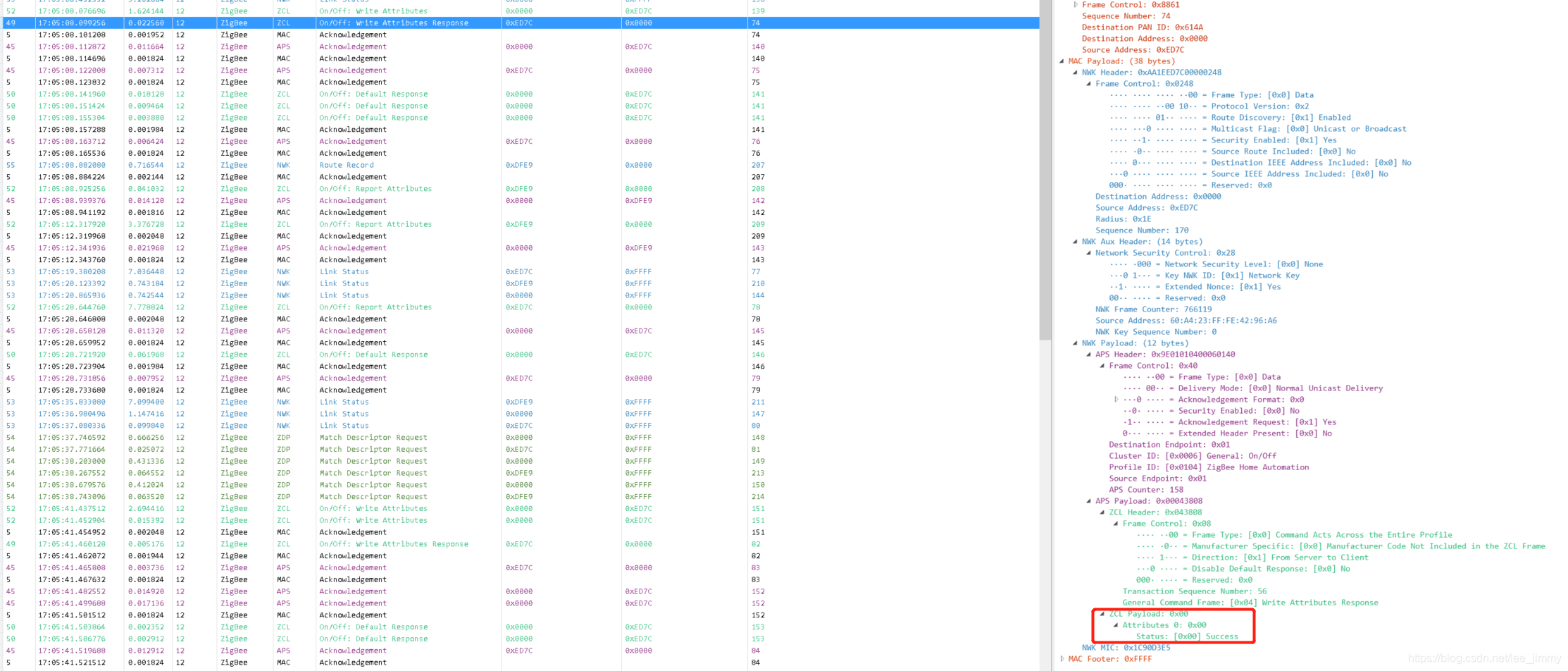

write attribute：

命令类似如下

• zcl global write 0x06 0x8000 0x20 {01}
• send 0x7F07 1 1

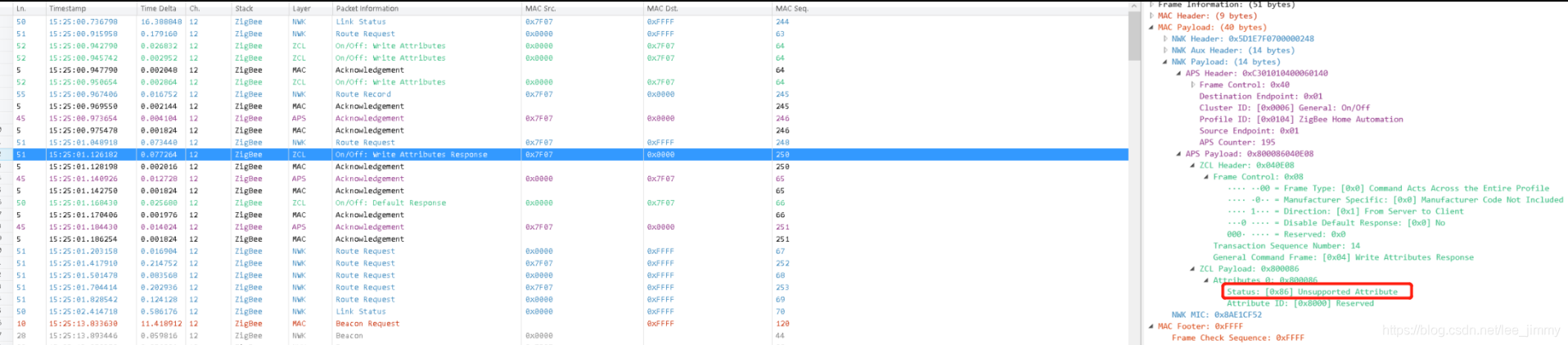

response：

每次都响应一个"[0x86] unsupported attribute"的错误码，在芯科的论坛咨询后，如果想用通用的命令就不能定义私有的manufactureCode：

<configurator>
  <domain name="Test" />

  <!-- Use the cluster extension Extend the on/off cluster -->
  <clusterExtension code="0x0006">
    <attribute side="server" code="0x8000"
      define="SWITCH_Mode"
      type="INT8U" min="0x0000" max="0xFFFF" writable="true"
      default="0x0000" optional="true" >Mode</attribute>

	<command source="client" code="0x00"
      name="ModeChange" optional="true" manufacturerCode="0x128e">
      <description>Change the switch mode. 0=switch mode, 1=remote control mode.</description>
    </command>
  </clusterExtension>

</configurator>

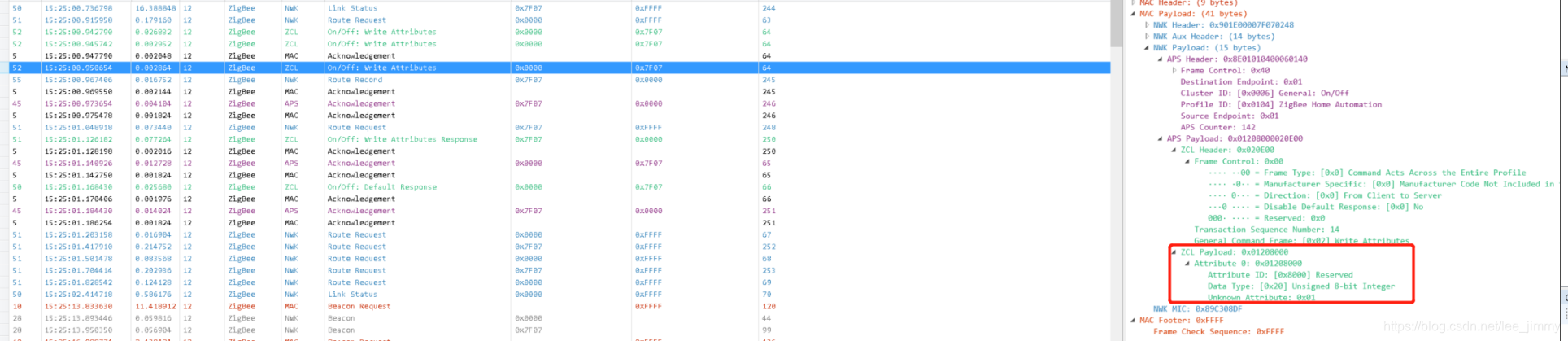

之后router就能正常respond了：

2、读取自身的attribute值

既然coordinator下发了一个attribute值到router，那么router怎么能读到这个值呢？SDK的代码肯定也是提供了相应的接口给开发者使用的。在我们的开关代码中，当按下开关我们就会去读取一下Mode这个attribute值，来判断此时处于什么模式下：

void emberAfHalButtonIsrCallback(uint8_t button, uint8_t state)
{
	uint8_t  readLength;

	if (button == BSP_BUTTON1_PIN) {
		if (state == PRESS) {
			emberAfReadAttribute(1,ZCL_ON_OFF_CLUSTER_ID,ZCL_SWITCH_Mode_ATTRIBUTE_ID, CLUSTER_MASK_SERVER, &readLength, sizeof(readLength), NULL);
		}
	}
}

其实就是一个简单的接口，把读取到的数据保存到定义的变量readLength中：

EmberAfStatus emberAfReadAttribute(uint8_t endpoint,
                                   EmberAfClusterId cluster,
                                   EmberAfAttributeId attributeID,
                                   uint8_t mask,
                                   uint8_t *dataPtr,
                                   uint8_t readLength,
                                   EmberAfAttributeType *dataType);

结语

说实话，扩展标准的cluster来定制自己的私有协议并不是一个很好的方案，毕竟私有的协议只有你自己家的产品能用，并不通用。这也是zigbee到现在都不是很流行的原因，因为各大厂家都是自己玩自己的，不过这是其它的话题了，这里不详细展开。
