struts2的执行流程

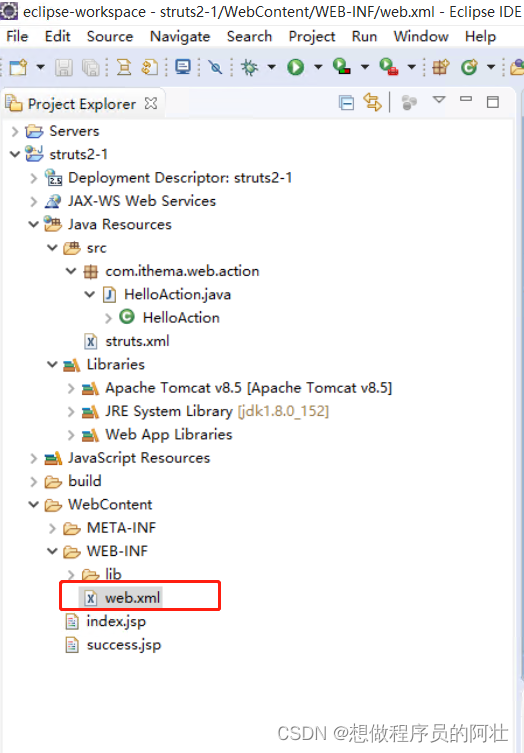

首先是tomcat服务器启动，加载web.xml文件：



下面为web.xml文件的代码：

<?xml version="1.0" encoding="UTF-8"?>
<web-app id="WebApp_9" version="2.4" xmlns="http://java.sun.com/xml/ns/j2ee"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://java.sun.com/xml/ns/j2ee http://java.sun.com/xml/ns/j2ee/web-app_2_4.xsd">

    <display-name>Struts Blank</display-name>
    <!-- 配置struts2的核心过滤器 -->
    <filter>
        <filter-name>struts2</filter-name>
        <filter-class>org.apache.struts2.dispatcher.ng.filter.StrutsPrepareAndExecuteFilter</filter-class>
    </filter>

    <filter-mapping>
        <filter-name>struts2</filter-name>
        <url-pattern>/*</url-pattern>
    </filter-mapping>

    <welcome-file-list>
        <welcome-file>index.html</welcome-file>
    </welcome-file-list>

    <!-- Restricts access to pure JSP files - access available only via Struts action -->
    <security-constraint>
        <display-name>No direct JSP access</display-name>
        <web-resource-collection>
            <web-resource-name>No-JSP</web-resource-name>
            <url-pattern>*.jsp</url-pattern>
        </web-resource-collection>
        <auth-constraint>
            <role-name>no-users</role-name>
        </auth-constraint>
    </security-constraint>

    <security-role>
        <description>Don't assign users to this role</description>
        <role-name>no-users</role-name>
    </security-role>

</web-app>

在web.xml文件中可以看到定义的filter,之后加载根目录下的配置文件struts.xml，这就是完成了环境的加载。

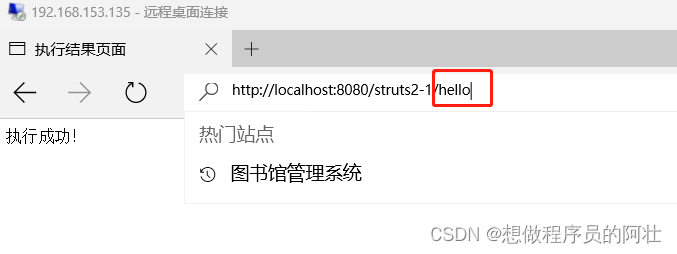

我们就可以在浏览器进行发送请求找hello：

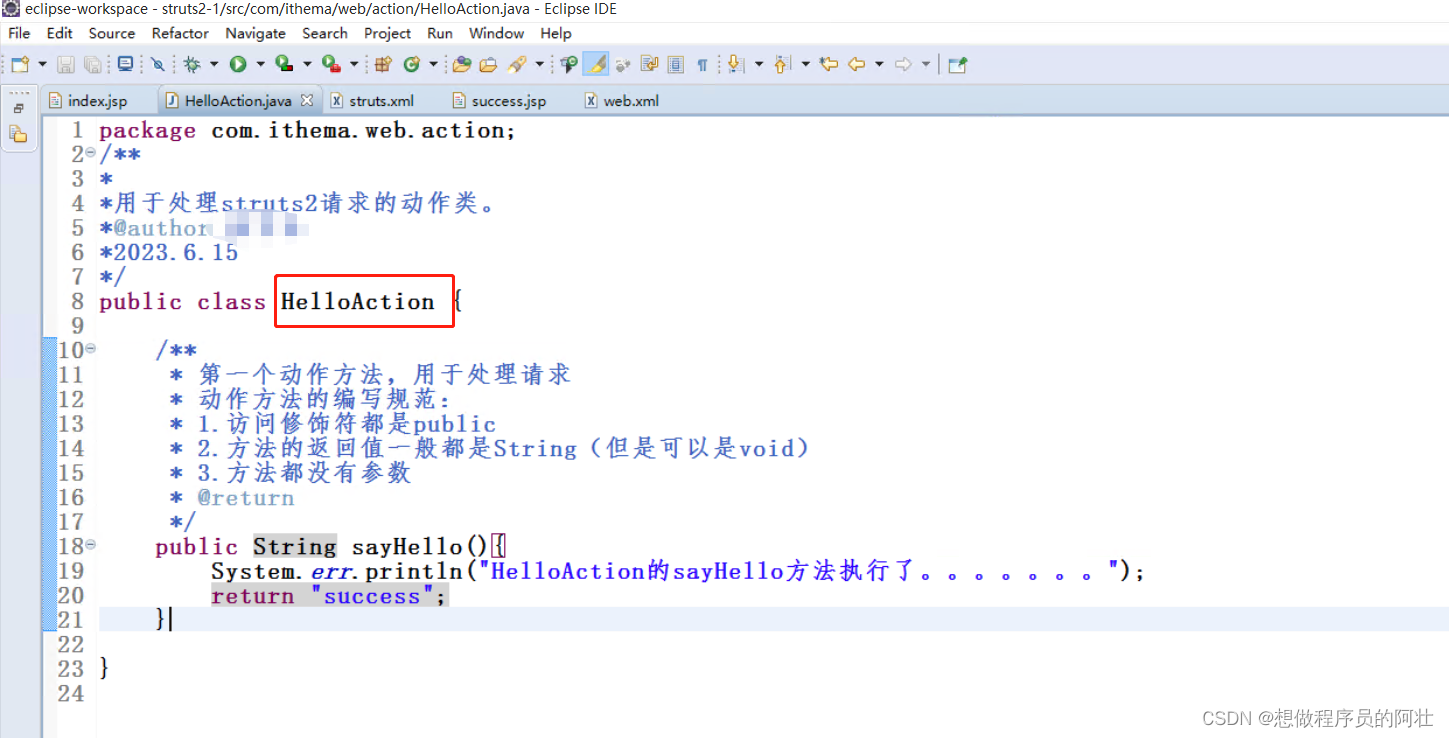

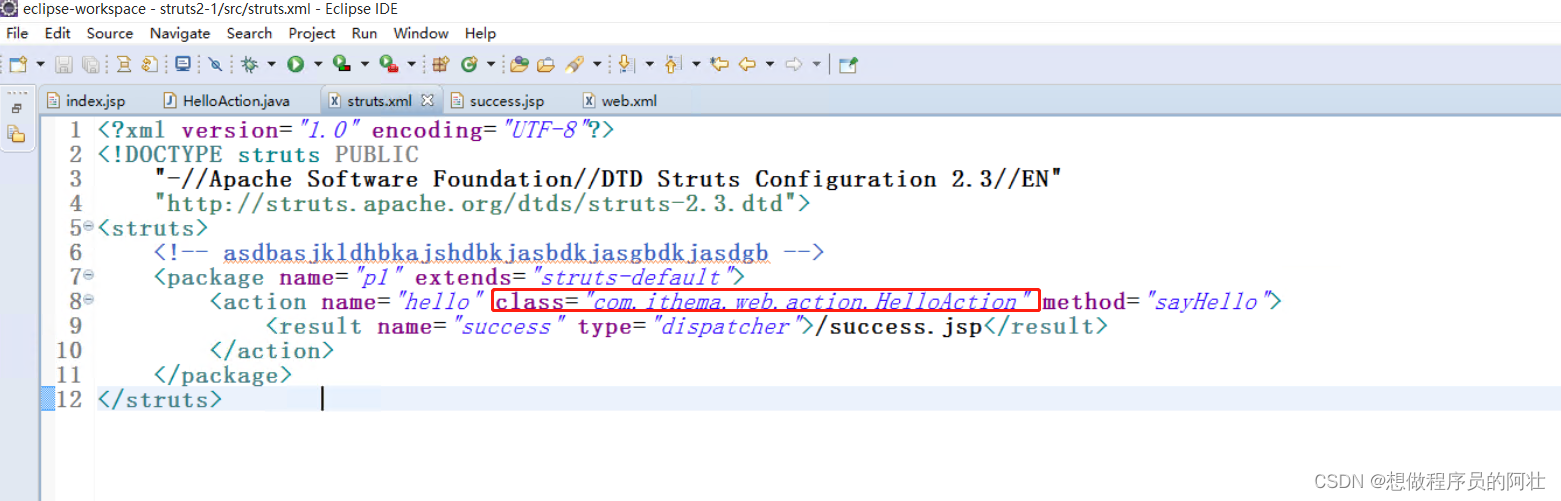

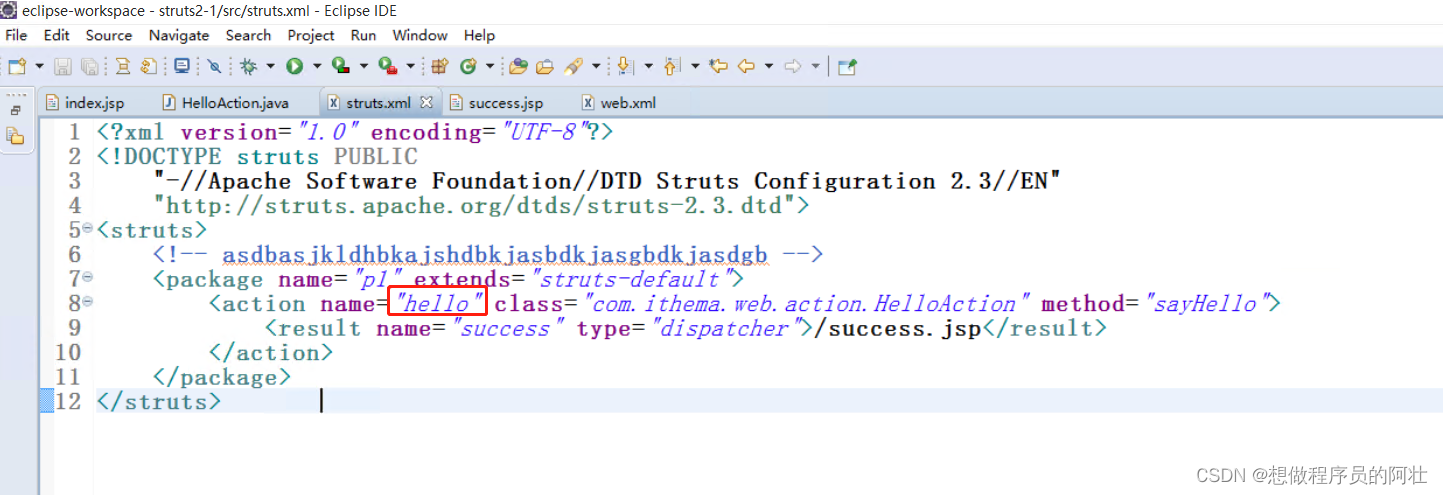

截取到请求的动作名称hello，并在配置文件struts.xml中找hello，找到后实例化动作类，并调用对应的动作方法。





方法有返回值，根据返回值，找到name取值对应的结果视图，找到jsp页面。

最后响应浏览器，展示结果。
