背景

在学习投屏专题开发相关课程时候，不可以避免的就是需要了解音视频相关的知识点，虽然可以使用标准的mediacodec接口等，只是实现功能的话可以不知道音视频的具体原理等。但一旦出现问题，或者深入问题分析，及相关原理等，就不得不认真学习相关音视频基础知识。比如视频最大的代表h264,还有音频最大代表aac等。

H.264的功能分两层

VCL (VideoCoding Layer，视频编码层)：负责高效的视频内容表示。

NAL(NetworkAbstraction Layer，网络提取层)：负责以网络所要求的恰当的方式对数据进行打包和传送。

简单直观理解如下：

VCL关心如何进行视频压缩
NAL关心压缩后的视频流如何被网络传输和解码播放

H.264码流格式情况

在这里插入图片描述

使用start code分隔NAL(start code为三字节或四字节，0x000001或0x00000001，为了节省码流， H.264 没有另外在 NAL 的头部设立表示起始的句法元素。但是如果编码数据时，由于 NAL 是依次紧密排列，解码器将无法在数据流中分辨每个 NAL的起始和终止，所以必须要有另外的机制来解决这个问题。所以，H.264 提出方案，在存储或传输时，在每个NALU前加上0x00000001或0x000001。
在这里插入图片描述

NALU

VCL层是对核心算法引擎、块、宏块及片的语法级别的定义，最终输出压缩编码后的数据 SODB。VCL数据在传输或存储之前，先被映射或封装进NAL单元中。NAL层将SODB打包成RBSP然后加上NAL头，组成一个NALU（NAL单元）。
NAL层定义片级以上的语法级别（如序列参数集和图像参数集，针对网络传输），同时支持以下功能：独立片解码，起始码唯一保证，SEI以及流格式编码数据传送。
每个NAL单元是一个一定字语法元素的可变长字节字符串，包括一个字节的头信息（用来表示数据类型），以及若干个整数字节的原始字节序列负荷（RBSP）。
在这里插入图片描述

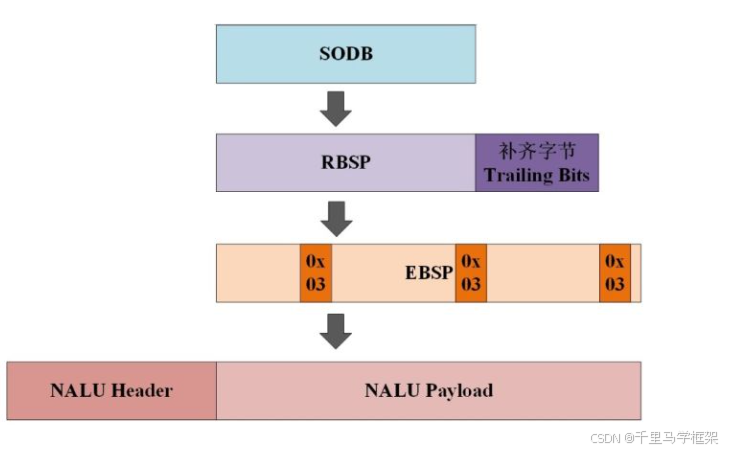

H264编码中数据形式相关解释

在这里插入图片描述
SODB(String of Data Bits)数据比特串：最原始的编码数据，即VCL数据，没有任何附加数据。

RBSP(Raw ByteSequence Payload)原始字节序列载荷：在SODB的后面填加了结尾比特（RBSP trailing bits），一个bit“1”，若干bit “0”，以便字节对齐；

EBSP(EncapsulationByte Sequence Packets)扩展字节序列载荷：在RBSP基础上加了仿校验字节（0X03）。它的原因是：需要添加每组NALU之前的起始码StartCode。解码器检测每个起始码，作为一个NAL的起始标识，当检测到下一个起始码时，当前NAL结束。
起始码引入的问题：如果在NAL内部出现0x00 00 00 或者0x 00 00 01怎么办？而且这种可能性是很大的！

解决引入问题的方案：“防止竞争”机制

具体操作如下：
当编码器编码完一个NAL后，检查该NAL单元内部是否出现以下左侧的四个字节序列，如果存在，编码器将在最后一个字节前插入一个新的字节：0x03
从而使其变成右侧的样子，这样在NAL内部就不会出现0x00 00 00或者0x00 00 01了；然后解码器在NAL内部检测到0x00 00 03的序列时，将0x03丢弃，
恢复原始数据。

            0x00 00 00  -----> 0x00 00 03 00
            0x00 00 01  -----> 0x00 00 03 01
            0x00 00 02  -----> 0x00 00 03 02
            0x00 00 03  -----> 0x00 00 03 03

0x00 00 02是做保留用，0x00 00 03是为了避免原始数据中0x00 00 03序列
