yarnchild进程调用runNewMapper方法，根据ReduceTask数目选择创建Mapper端的输出主类。即OutputCollectoer类。通过outputCollectoer类中的构造方法先会执行collector = createSortingCollector(job, reporter)，在createSortingCollector类的构造方法中执行collector.init(context);该方法会对缓冲区进行初始化。当初始化完成后会在OutputCollectoer构造方法中设置分区数目。

在collector.init方法中定义了一个kvbuffer。kvbuffer的环形缓冲功能由MapOutputBuffer内部类BlockingBuffer实现。

在BlockingBuffer中定义了内部类Buffer，Buffer的write()方法，write()方法中的主要实现为根据缓冲区中插入前的位置+插入数据的长度大于缓冲区总长度时，将多余部分移到buffer开始的位置。为了保证key连续，在BlockingBuffer类中实现了对buffer的reset操作。

定义了serializationFactory类，通过执行serializationFactory.getSerializer()分别对 kv序列化后，通过keySerializer.open(bb)和valSerializer.open(bb)，把kv通过Buffer的write()方法最终写入kvbuffer。

初始化包括设置缓冲区溢写阈值，缓冲区大小，从缓冲区往磁盘写文件时所用的排序方法（定义的排序方法为快速排序），排序时用的比较器，combine的combineCollector 初始化（不存在时设置为null）,溢写小文件合并数量阈值（设置的是当溢写小文件大于三时会发生合并）。

设置溢写阈值代码：job.getFloat(JobContext.MAP_SORT_SPILL_PERCENT, (float)0.8)；

可以通过mapred-site.xml:mapreduce.task.io.sort.mb 改变其值

设置缓冲区大小：final int sortmb = job.getInt(JobContext.IO_SORT_MB, 100);

可以通过mapred-site.xml:mapreduce.map.sort.spill.percent改变其值

设置溢写文件时用的排序算法：sorter = ReflectionUtils.newInstance(job.getClass("map.sort.class", QuickSort.class, IndexedSorter.class), job)

溢写文件阈值：minSpillsForCombine = job.getInt(JobContext.MAP_COMBINE_MIN_SPILLS, 3)

2.往环形缓冲区中写入数据

之后在runNewMapper方法中会执行mapper.run(mapperContext)调用到我们自定义的mapper类。在我们自定义的mapper类中调用map方法执行业务逻辑，最后执行context.write()。通过context.write()会转到TaskInputOutputContext类中的write方法执行output.write()。

通过output.write()方法转到OutputCollectoer类中的write()方法。在OutputCollectoer的write方法中会执行collector.collect(key, value, this.partitioner.getPartition(key, value, this.partitions))。该方法会往对应的分区中写入kv数据。（这一步主要是把k,v变成了k，v，p）

collector 对象是MapOutputCollector类型的，而MapOutputBuffer实现了MapOutputCollector接口，所以实际OutputCollectoer的write方法会调用MapOutputBuffer的collect()方法。

环形缓冲区中不光放置了数据，还有一些索引数据（Kvmeta）。数据区域和索引区域在kvbuffer中是两个互不重叠的区域，两者通过一个分界点来划分（equator），每次spill后分界点都会更新。初始的分界点是0，数据的存储方向是向上增长，索引数据的存储方向是向下增长。如下图所示：

3.触发溢写

在MapOutputBuffer的collect方法中根据索引区来检查是否需要触发spill。

当kvoffsets满了（kvnext==kvstart），或者kvoffsets的使用达到上限（kvstart==kvend）时在执行startSpill()方法告诉SpillThread开始溢出。

当触发溢写操作之后，Map取kvbuffer中剩余空间的中间位置，用这个位置设置为新的分界点，bufindex指针移动到这个分界点，Kvindex移动到这个分界点的-16位置。分界点的转换如下图：

4.Spill 过程

SpillThread的run方法中会执行sortAndSpill()方法，sortAndSpill()方法会执行new SpillRecord(partitions)创建一个溢写对象spillRec。每隔溢写文件会对应一个spillRec对象。

SpillRecord里面缓存的是一个一个的记录，所以并不是一整块无结构字节流，而是以IndexRecord为基本单位组织起来的IndexRecord记录是分区的位子信息，描述了一个记录在缓存中的起始偏移、原始长度、实际长度（可能压缩）等信息。

排序

在本地磁盘创建一个spill文件（文件名为：TaskTracker.OUTPUT + "/spill" + spillNumber + ".out"），排序。排序中获取分区索引值，如果分区不同，先按分区排序。如果分区相同，按照key进行排序。排序方法默认快排，另外，排序的规则是对Key进行比较，这里采用的比较对象就是RawComparator<K> comparator。排序仅仅移动kvoffsets。具体实现见下图：

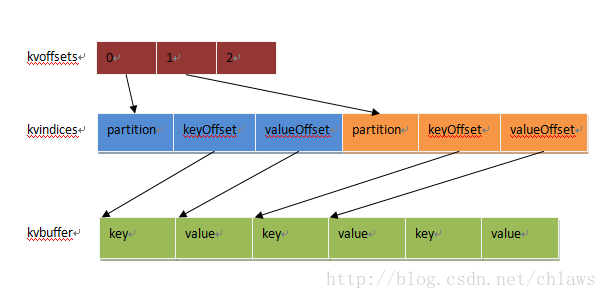

MapOutputBuffer类中是定义了一个三个缓冲区，分别是: int [] kvoffsets, int[] kvindices, byte[] kvbuffer。

kvoffsets是索引缓冲区，它的作用是用来记录kv键值对在kvindices中的偏移位置信息。

kvindices也是一个索引缓冲区，索引区的每个单元包含了分区号，k,v在kvbuffer中的偏移位置信息。

kvbuffer 是环形缓冲区

kvoffsets作为一级索引，一个用途是用来表示每个k,v在kvindices中的位置，另一个是用来统计当前索引的缓存的占用比，当超过设定的阀值（也是0.8），就会触发spill动作，将已写入的数据区间spill出去，新写入的时候持续向后写入，当写到尾部后，回过头继续写入。

kvindices这样结构表示是为了在指定了多个reducetask的时候，maptask的输出需要进行分区，比如有2个reducetask，那么需要将maptask的输出数据均衡的分布到2个reducetask上，因此在索引里引入了分区信息，另外一个是为了每个分区的key有序，避免直接在比较后直接拷贝key，而只要相互交换一下整形变量（kvoffsets值）即可。

kvbuffer存储了实际的k,v，为了保证k,v的键值成对的出现，引入了mark标记上一个完成的k,v的位置。同时类似kvoffset一样也加入了表示缓冲区是否满足溢出的一些标志。还有一点就是，k,v的大小不向索引区一样明确的是一对占一个int，可能会出现尾部的一个key被拆分两部分，一步存在尾部，一部分存在头部，但是key为保证有序会交给RawComparator进行比较，而comparator对传入的key是需要有连续的，那么由此可以引出key在尾部剩余空间存不下时，如何处理。处理方法是，当尾部存不下，先存尾部，剩余的存头部，同时在copy key存到接下来的位置，但是当头部开始，存不下一个完整的key，会溢出flush到磁盘。当碰到整个buffer都存储不下key，那么会抛出异常MapBufferTooSmallException表示buffer太小容纳不小。

溢写

执行new IndexRecord 创建一个IndexRecord对象。

执行for ( int i = 0 ; i < partitions ; ++ i )。

如果设置了combineclass则调用combinerRunner.combine中调用sortAndCombine处理区分partition处理kvs。

如果没有，获取分区偏移量segmentStart。segment对象中就是一个分区在文件中对应的数据段。

最后通过执行writer.close(); 将key和value对应的两个buffer写到溢写文件中。

执行spillRec.putIndex(rec, i)把溢写的索引信息，封装到spillRec对象里。

写完了Spill文件后，还会把SpillRec的内容写入成一个Spill索引文件，不过这个写不是一个Spill文件就对应于一个索引文件，而是根据累计的index信息数据量超过了一个界限（mapreduce.task.index.cache.limit.bytes=1MB）再来决定是否新生成一个index文件

执行 ++numSpills;为下一次溢写进行统计数字，这个数字与生成的溢写文件名称有关系。

flush

当Map输入数据处理完毕之后,在OutputCollectoer里面执行collector的flush方法。flush方法主要是对kvbuffer内剩余还没有Spill的数据进行Spill，全部刷写到磁盘后，给SpillThread线程发送暂停信号，等待SpillThread关闭(SpillThread.join）。之后，我们得到了N个Spill文件以及多个索引文件，于是需要按照分区归并成分区数量个文件，调用mergeParts方法.

5.Merge

在mergeParts里，首先获得这些Spill文件的文件名,如果numSpills=1，那么Spill文件相当于就是要Map输出的文件，因为在Spill内部已经进行了排序。而且因为没有多余的Spill文件需要归并，所以重命名文件名即可。

Map输出文件名为output/file.out和output/file.out.index

如果多于一个Spill文件，则需要进行归并处理。

首先将全部索引数据从文件中读出来，加入到indexCacheList数组里，一个partition一个partition的进行合并输出。

indexCacheList数组里存放spillRec对象的数组，可以方便地找到某个分区在各个Spill文件中的位置，以便进行归并处理

归并完毕后，将其写入文件。如果设置了combiner，会在这里执行combinerRunner.combine(kvIter, combineCollector)对数据再进行一次合并再写入文件。最后输出一个file.out的文件和一个叫file.out.Index的文件用来存储最终的输出和索引。

归并流程具体实现见下图：

对于某个partition来说，从索引列表中查询这个partition对应的所有索引信息，每个对应一个段插入到段列表中。也就是这个partition对应一个段列表，记录所有的Spill文件中对应的这个partition那段数据的文件名、起始位置、长度等等。然后对这个partition对应的所有的segment进行合并，目标是合并成一个segment。当这个partition对应很多个segment时，会分批地进行合并：先从segment列表中把第一批取出来，以key为关键字放置成最小堆，然后从最小堆中每次取出最小的输出到一个临时文件中，这样就把这一批段合并成一个临时的段，把它加回到segment列表中；再从segment列表中把第二批取出来合并输出到一个临时segment，把其加入到列表中；这样往复执行，直到剩下的段是一批，输出到最终的文件中。最终的索引数据仍然输出到Index文件中。下图为partition合并过程：

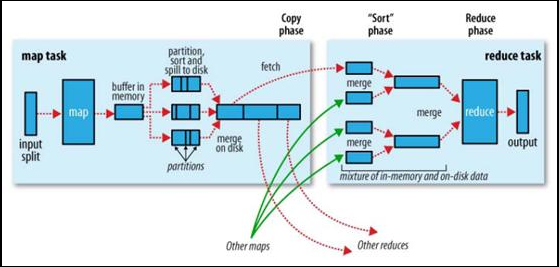

以上为map阶段shuffle。在Reduce端，shuffle主要分为复制Map输出、排序合并两个阶段。

Reduce shuffle

6.reduceShuffle 启动

当map task 完成比例大于0.05（该参数存在于MRJobConfig类中，由mapreduce.job.reduce.slowstart.completedmaps指定）时且Reduce Task可允许占用的资源能够折合成整数个任务时，ContainerAllocator类会为Reduce Task申请资源。（资源的数目由MRJobConfig类中的yarn.app.mapreduce.am.job.reduce.rampup.limit指定），启动比率为0.5。

7.reduce copy

当启动reducetask之后，reducetask会执行run方法，如果不是本地模式，会构造一个ReduceCopier对象，调用fetchOutputs方法来拷贝map端输出。拷贝数据的线程叫fetchers。mapreduce.reduce.shuffle.parallelcopies参数决定了fetchers的个数，默认5个。

Fetcher线程先连接运行Map服务器的Shuffle监听程序，获取ShuffleHead。其中包括Map 编号，解压后数据大小，压缩后数据大下，对应Reduce编号。

Fetcher获取到信息后执行mapOutput = merger.reserve(mapId, decompressedLength, id);，在merger.reserve方法中会canShuffleToMemory方法，判断拿到的map结果是否可以放入内存。

private boolean canShuffleToMemory(long requestedSize) {
return (requestedSize < maxSingleShuffleLimit);
}

requestedSize 是pull的map结果大小

maxSingleShuffleLimit：单个shuffle任务能使用的内存限额其值为：Shuffle内存为总内存 * 0.7*0.25

1)当pull的map结果大小>maxSingleShuffleLimit，数据放入磁盘。

2)当pul的map结果大小<maxSingleShuffleLimit，当前已用的内存是否超过了内存限制，没超过，放内存。

2)当pul的map结果大小<maxSingleShuffleLimit，当前已用的内存是否超过了内存限制，超过了，等待

maxSingleShuffleLimit计算逻辑如下：
this.maxSingleShuffleLimit = (long)(memoryLimit * singleShuffleMemoryLimitPercent);

singleShuffleMemoryLimitPercent取决于参数mapreduce.reduce.shuffle.memory.limit.percent，默认为0.25。

memoryLimit：shuffle 可以使用的总内存大小其值=Shuffle内存为总内存 * 0.7

memoryLimit计算逻辑如下：
this.memoryLimit = (long)(jobConf.getLong(MRJobConfig.REDUCE_MEMORY_TOTAL_BYTES,Runtime.getRuntime().maxMemory()) * maxInMemCopyUse);
maxInMemCopyUse取决于参数mapreduce.reduce.shuffle.input.buffer.percent，默认0.70f。
MRJobConfig.REDUCE_MEMORY_TOTAL_BYTES取决于参数mapreduce.reduce.memory.totalbytes，默认值其实是reduce进程当前最大可用内存。

merge返回InMemoryMapOutput或者是OnDiskMapOutput对象, 如果返回null，则再从ShuffleScheduler取任务。数据拷贝完成后，copySucceeded的output.commit()时进行判断是否需要进行merge。

ShuffleScheduler结构中内容Map<String, MapHost> mapLocations告诉我们MapTask的分布情况，Set<MapHost> pendingHosts则是告诉fetchers处理的host和mapid。MapHost 结构中存储的信息为host、url和一堆mapid。

8. reduce merge

Merge主要分为三类：

IntermediateMemoryToMemoryMerger inMemoryMergedMapOutputs 内存到内存

InMemoryMerger inMemoryMapOutputs 内存到磁盘

OnDiskMerger onDiskMapOutputs 磁盘到磁盘

Copy过来的数据会先放入内存缓冲区中，如果内存中的map输出文件个数达到阈值，出现内存到内存merge，这种合并将内存中的map输出合并，然后再写入内存。

首先mapreduce.reduce.merge.memtomem.enabled控制是否开启内存到内存merge功能，默认关闭，

其次mapreduce.reduce.merge.memtomem.threshold控制内存中map输出文件个数阈值，默认1000

当内存缓存区中存储的Map数据占用空间达到一定程度的时候，开始把内存中的数据merge输出到磁盘上一个文件中，即内存到磁盘merge。在将buffer中多个map输出合并写入磁盘，如果设置了Combiner，则会化简压缩合并的map输出。

Reduce的内存缓冲区大小可通过mapred.job.shuffle.input.buffer.percent配置，默认是JVM的heap size的70%。

heap size 通过mapreduce.admin.reduce.child.java.opts来设置，通常为Xmx1024m

内存到磁盘merge的启动门限：

通过mapred.job.shuffle.merge.percent配置，默认是66%。

或达到Map任务在缓存溢出前能够保留在内存中的输出个数的阈值（由mapreduce.reduce.merge.inmem.threshold控制，默认1000）

当属于该reducer的map输出全部拷贝完成，则会在reducer上生成多个文件，这时开始执行合并操作，即磁盘到磁盘merge。

如果拖取的所有map数据总量都没有触发阈值，则数据就只存在于内存中

当文件数量以（2*task.io.sort.factor-1）上升 , 但是合并不超过mapreduce.task.io.sort.factor 的文件数量时会触发磁盘到磁盘溢写。合并因子：mapreduce.task.io.sort.factor设置 默认10

Map的输出数据已经是有序的，Merge进行一次合并排序，所谓Reduce端的sort过程就是这个合并的过程。

如果map的输出结果进行了压缩，则在合并过程中，需要在内存中解压后才能给进行合并

Reduce是一边copy一边sort，即copy和sort两个阶段是重叠而不是完全分开的。

当所有map输出都拷贝完毕之后，所有数据被最后合并成一个整体有序的文件，作为reduce任务的输入。

这个合并过程是一轮一轮进行的，最后一轮的合并结果直接推送给reduce作为输入，节省了磁盘操作的一个来回。最后（map输出都拷贝到reduce之后）进行合并的map输出可能来自合并后写入磁盘的文件，也可能来及内存缓冲，在最后写入内存的map输出可能没有达到阈值触发合并，所以还留在内存中。

每一轮合并不一定合并平均数量的文件数，指导原则是使用整个合并过程中写入磁盘的数据量最小，为了达到这个目的，则需要最终的一轮合并中合并尽可能多的数据，因为最后一轮的数据直接作为reduce的输入，无需写入磁盘再读出。因此我们让最终的一轮合并的文件数达到最大。

比如，如果有40个map输出，而合并因子是10(10为默认设置，由mapreduce.task.io.sort.factor属性设置，与map的合并类似)，合并将进行4趟，最后有4个中间文件。其中每趟合并的文件数实际上并不是每次合并10个文件。这40个文件并不会在四趟中每趟合并10个文件从而得到4个文件。相反，第一趟只合并4个文件，随后的三趟合并完整的10个文件。在最后一趟中，4个已合并的文件和余下的6个（未合并）文件总共10个文件。目标是合并最小数量的文件来满足最后一趟的合并系数。

这并没有改变合并次数，它只是一个优化措施，目的是尽量减少写到磁盘的数据量，因为最后一趟总是直接将数据输入reduce函数中，从而省略了一次磁盘往返行程。
