1.1.关于 DragonHD

    DragonHD 提供一种无需下载固件，即可快速对硬件进行检测、诊断的工具手段。支持 1 拖 8，多平台 通用，PCBA 裸板通过 USB 连接 PC 进入测试，每台设备可单独输出 log，定位为诊断、连通性测试、稳定 性测试工具。

区域 1：操作区，工具的基本操作包含设置 DDR clk 频率，设置循环次数和启动/停止测试。

区域 2：平台用例区，选择平台后该区域显示选定平台的所有用例，用户可屏开，收缩和勾选需要测试的用例。

区域 3：测试信息区，该区域显示设备测试进度，测试状态，测试结果和过程日志信息。

区域 4：软件功能区，包含的操作包含打开配置模版，保存配置模板，更新升级，退出软件。勾选平台/用例

点击平台下拉选择框选定要测试的设备平台，区域 2 将显示选定平台的所有用例，用户勾选所需测试的用例后，点击“启动”按钮工具即进入设备检测状态，如图：

全志硬件测试工具 DragonHDV1.7.7 及使用教程-一牛网论坛

DDR测试方法：

DDR测试方法包括以下几种主要步骤和测试类型，通常需要综合使用以下技术和仪器来验证DDR内存的性能、信号完整性和可靠性：

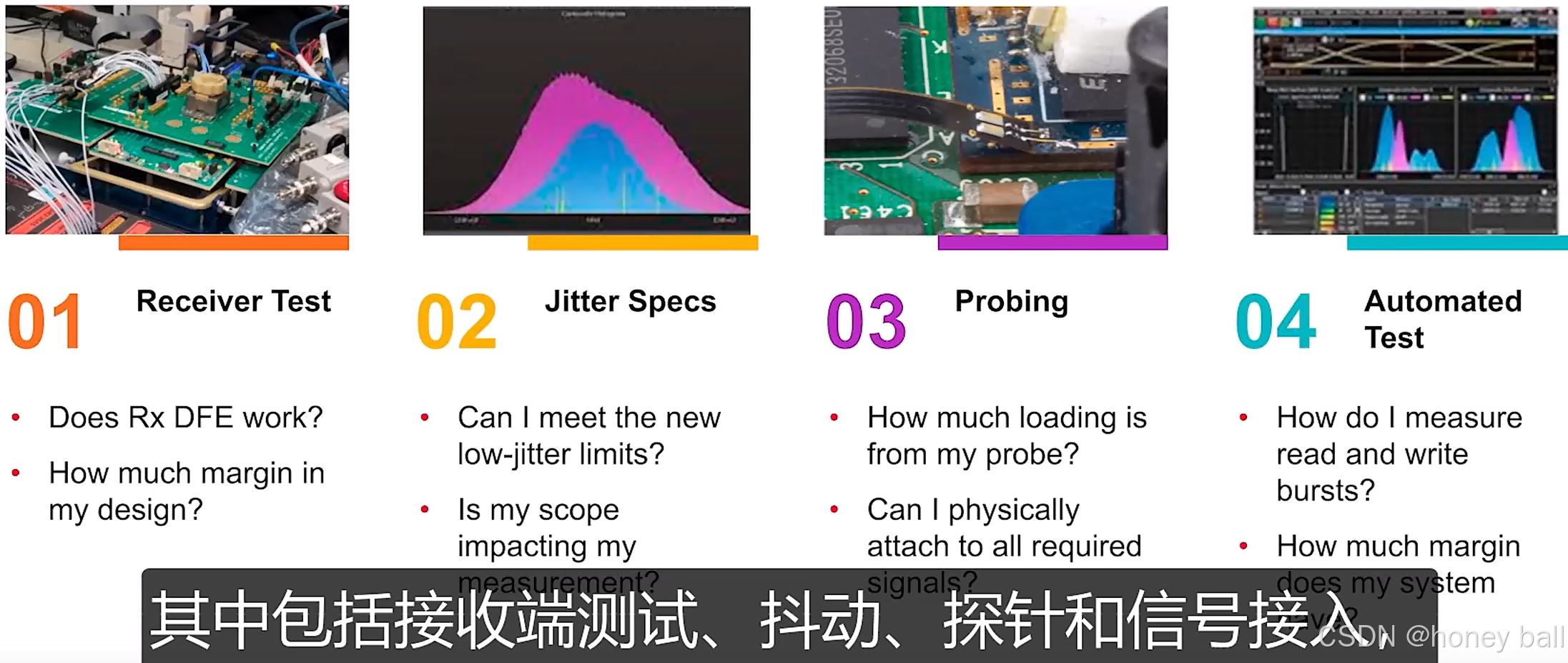

1. 接收端测试（Receiver Test）

验证DDR内存接收器是否能够正确解码接收到的信号。
重点关注动态均衡（DFE, Decision Feedback Equalization）是否正常工作。
测试设计中是否有足够的信号裕量。
主要测试内容：
- 信号眼图分析（Eye Diagram Analysis）
- 信号采样位置的抖动和噪声影响。

2. 抖动测试（Jitter Test）

测量DDR信号的抖动性能，确保其满足低抖动要求。
确认测量仪器（如示波器）对抖动结果的影响。
主要测试类型：
- 周期抖动（Periodic Jitter）
- 随机抖动（Random Jitter）
- 总抖动（Total Jitter, TJ）
- 抖动裕量分析。

3. 探针测试（Probing）

确认测试探针对DDR信号的负载效应（loading）是否在可接受范围内。
确保探针物理上能够连接到所有所需的信号点。
使用高速探针和低负载夹具来提高测试精度。

4. 自动化测试（Automated Test）

利用自动化工具测量读写操作的性能。
测量系统的信号裕量（margin）以及数据传输速率。
使用ATE（自动测试设备）或者编写脚本来快速执行大量的测试场景。

5. 信号完整性测试（Signal Integrity Test）

包括信号的反射、串扰、阻抗不匹配等问题。
使用TDR（时域反射仪）和高速示波器进行测量。

6. 功耗和温度测试

测试DDR内存的功耗性能，尤其是在低功耗模式（如自刷新模式）下。
验证DDR内存在高温和低温条件下的工作稳定性。

7. 电气特性测试（Electrical Compliance Test）

测试DDR信号的电压摆幅、上升/下降时间是否符合JEDEC标准。
测试DDR内存的Vref和电源噪声对性能的影响。

8. 时序测试（Timing Test）

确认DDR读写时序是否符合标准（如CAS延迟、写恢复时间等）。
使用逻辑分析仪和示波器进行时序校验。

9. 参数扫描（Margining）

通过调整参数（如Vref电压、时钟频率等）测试系统的极限性能。

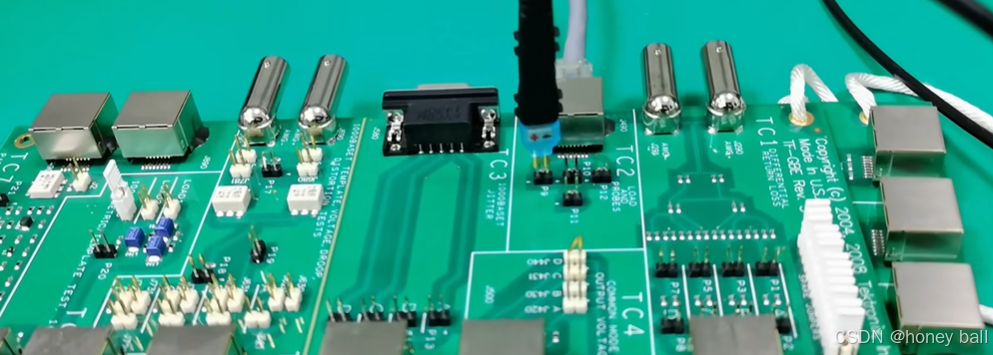

千兆网怎么测试：（需要专门的夹具）

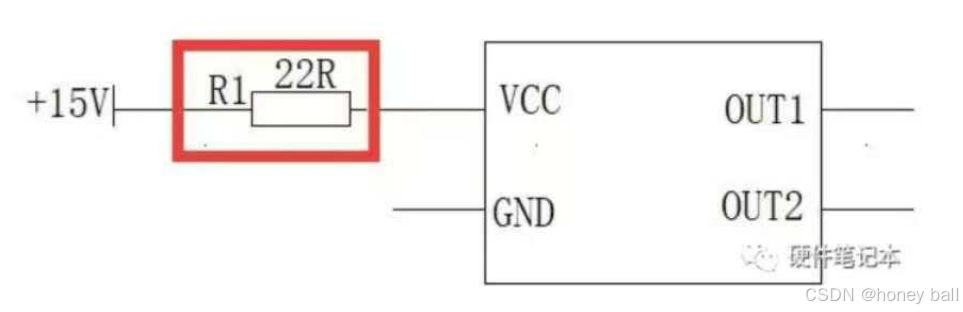

我们经常会看到，在一些芯片的电源入口处不是直接接入直流电源，而是在VCC入口串联一个几十欧姆的小电阻，这个电阻有什么作用呢?

1.假设没有这个电阻R1，当芯片击穿后，芯片内部的VCC引脚跟GND短路，VCC引脚又直接跟电源15V连接，15V就会被直接拉到地，造成电源的损坏:
2.接上电阻R1，当芯片被击穿后，15V电压就不会直接被拉到地，所以这个电阻的作用是防止芯片击穿后电源短路，起到保护电源的作用;
3.当15V电压突然波动比较大，瞬间产生一个大的脉冲电压时，由于电阻R1的存在，它可以起到分压作用，减小输入到芯片的电压，起到保护芯片的作用。
注意:电阻R1串接在15V和芯片之间，本身会产生一定的压降，所以这个电阻不能太大，一般取值在几十欧姆。

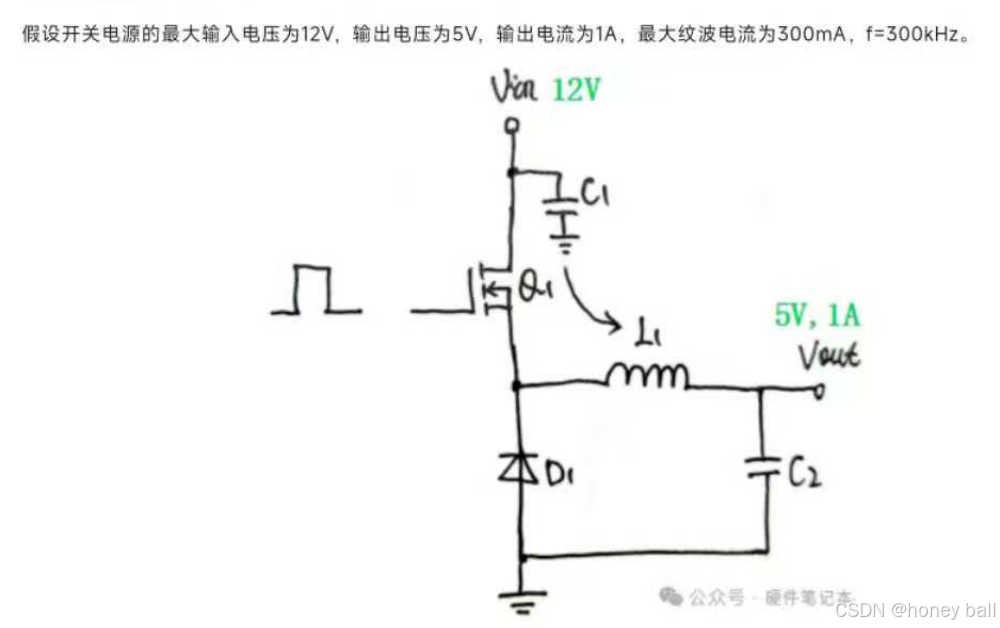

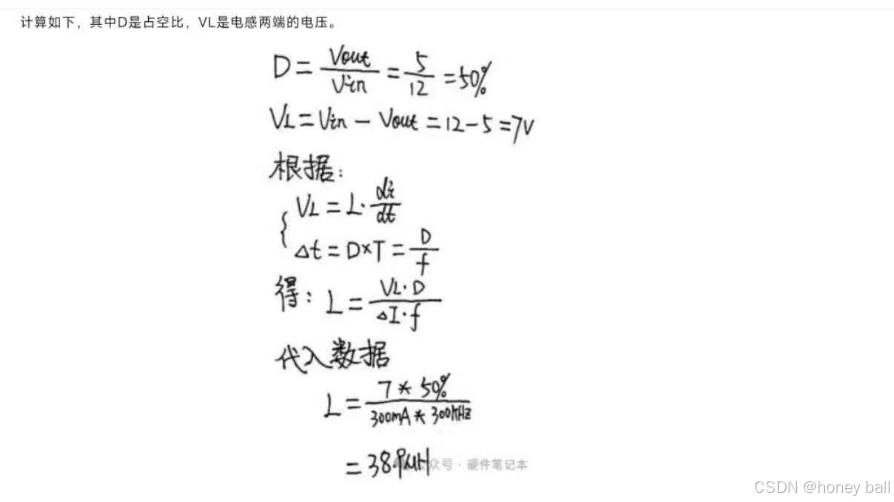

Buck电路中电感大小的计算：

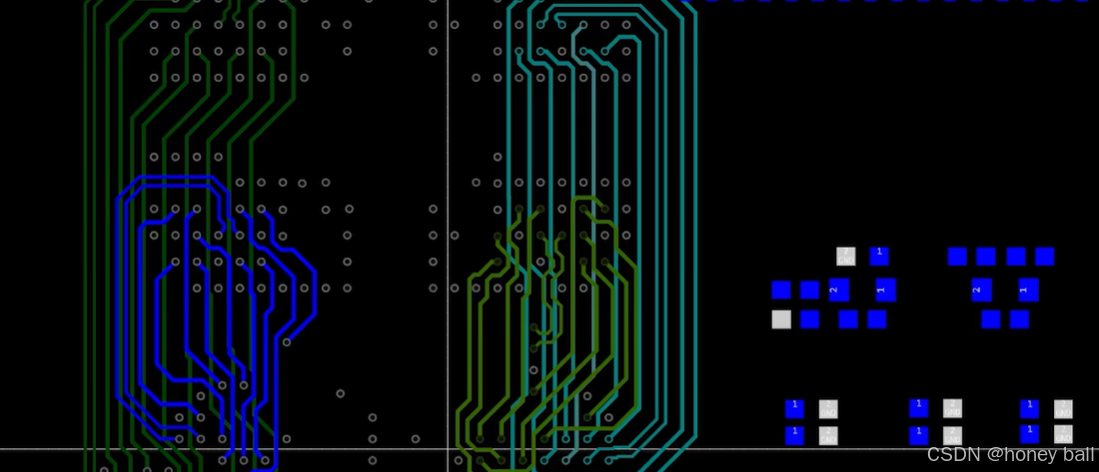

一把数据线一定要走在同一层，不能分层走线：

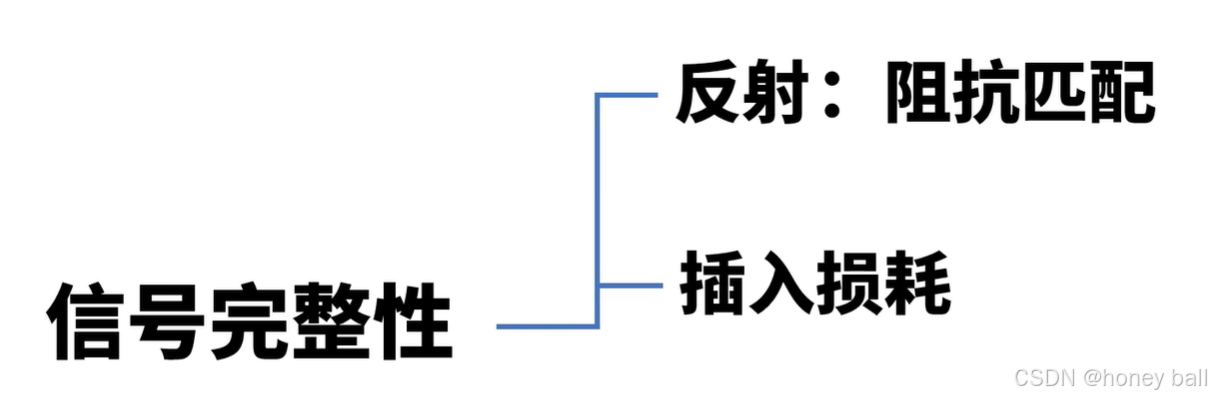

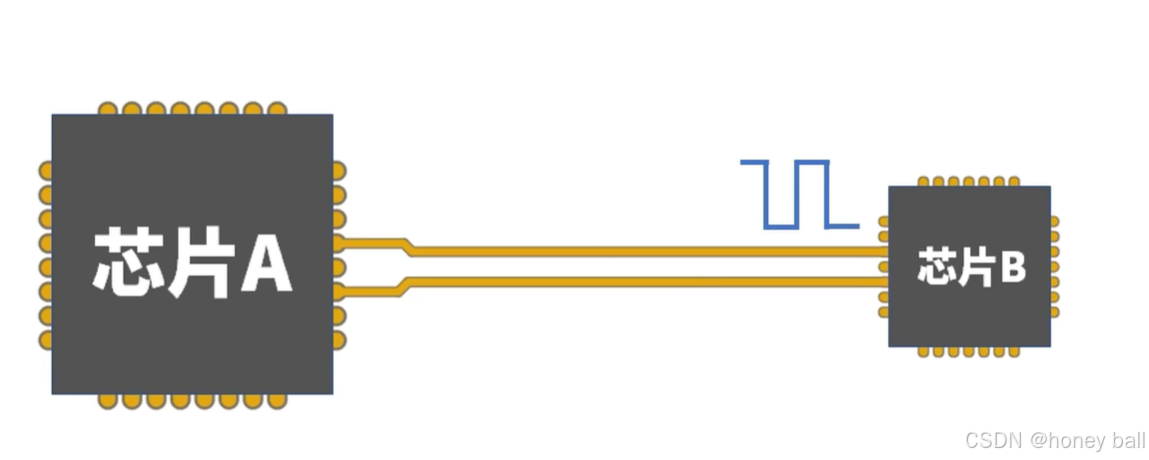

信号完整性的字面意思就是将输入信号完整的从初始位置走到结束位置：

用手去接触示波器探头为什么会出现一个50Hz的信号：

    信号源 就来自市电220没错，但显然不是什么天线效应，示波器虽然是隔离供电的，但强电还是通过Y电容到了弱电地侧，示波器本身等效电容很小，当不接地时，它的地夹就随市电220一起抖，幅值几乎和市电一样，达到二三百伏，而人是接近地电位的，所以接触探针时，探针对示波器的地就有了这个工频信号，当示波器接地时，这个幅值会下降，当接地系统非常好的时候，这个信号就几乎没有了。

    你用个带电池的手持示波器，就不会测到这个信号。你用接地好的示波器测 不接地的示波器的地夹，你会发现接近市电幅值的这个信号。或者你测一个没接地的开关电源的外壳，你也能测到这个信号。开关电源也有Y电容。你摸它不电你，是因为这个Y电容的漏电流不大，但相对示波器测量来说，那可足够了。当你拿个接地线，接触这个开关电源外壳时，在若即若离的距离上，你能看到火花。把手放在若即若离的距离，它甚至会电你。当你摸上去，又感觉不到了。

感抗和容抗的定义：（与频率息息相关）
