本文详细解释了W25Q64闪存芯片的存储结构，包括其8MB大小如何划分为128块，每块进一步分为16个扇区，每个扇区包含16页，每页256字节。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在这里![在这里插入图片描述](https://img-blog.csdnimg.cn/35ba8e8c09b74a48b36a13448c6233bc.pn 插入图片描述

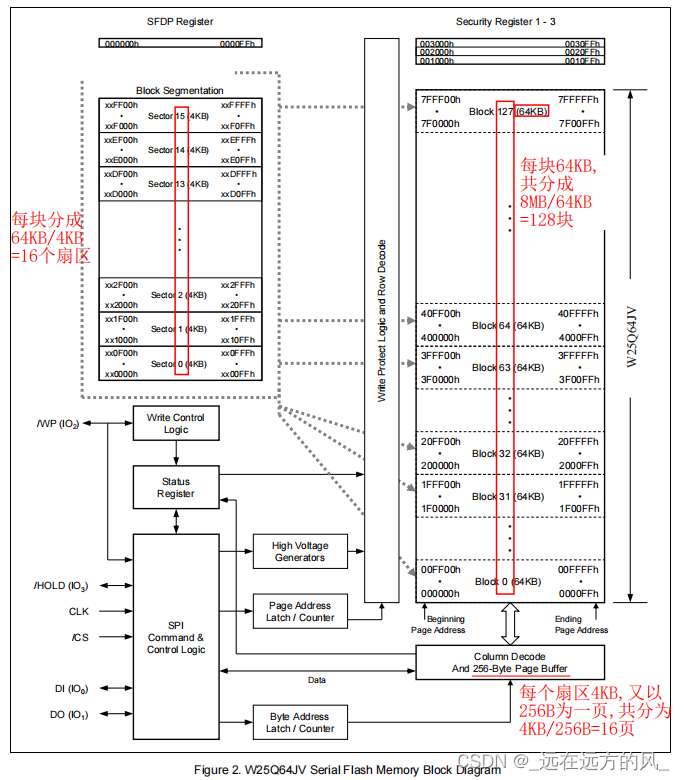

W25Q64共8MB大小，以64KB为一块，共分为8MB/64KB=128块
每块以4KB为一个扇区，共分为64KB/4KB =16 个扇区
每个扇区以256字节为一页，共分为4KB/256B = 16页
