正文共3425个字，9张图，预计阅读时间9分钟。

最近看《机器学习系统设计》。学到了一些用Matplotlib进行数据可视化的方法。在这里整理一下。

声明：由于本文的代码大部分是参考书中的例子，所以不提供完整代码，只提供示例片段，也就是只能看出某一部分用法，感兴趣的需要在自己的数据上学习测试。

最开始，当然还是要导入我们需要的包：

# -*- coding=utf-8 -*-

from matplotlib import pyplot as plt

from sklearn.datasets

import load_iris

import numpy as np

import itertools

画散点图

画散点图用plt.scatter(x,y)。画连续曲线在下一个例子中可以看到，用到了plt.plot(x,y)。

plt.xticks(loc，label)可以自定义x轴刻度的显示，第一个参数表示的是第二个参数label显示的位置loc。

plt.autoscale(tight=True)可以自动调整图像显示的最佳化比例。

plt.scatter(x,y) plt.title("Web traffic") plt.xlabel("Time") plt.ylabel("Hits/hour") plt.xticks([w*7*24 for w in range(10)],['week %i' %w for w in range(10)]) plt.autoscale(tight=True) plt.grid()##plt.show()

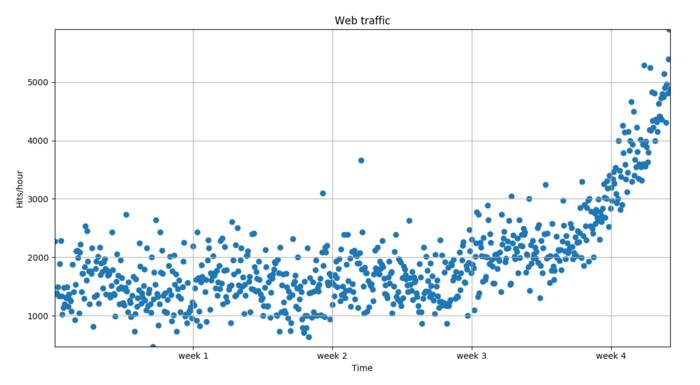

画出散点图如下：

散点图

项式拟合并画出拟合曲线

## 多项式拟合fp2 = np.polyfit(x,y,3) f2 = np.poly1d(fp2) fx = np.linspace(0,x[-1],1000) plt.plot(fx,f2(fx),linewidth=4,color='g')## f2.order: 函数的阶数plt.legend(["d=%i" % f2.order],loc="upper right") plt.show()

效果图：

曲线拟合

画多个子图

这里用到的是sklearn的iris_dataset（鸢尾花数据集）。

此数据集包含四列，分别是鸢尾花的四个特征：

sepal length (cm)——花萼长度
sepal width (cm)——花萼宽度
petal length (cm)——花瓣长度
petal width (cm)——花瓣宽度

这里首先对数据进行一定的处理，主要就是对特征名称进行两两排列组合，然后任两个特征一个一个做x轴另一个做y轴进行画图。

# -*- coding=utf-8 -*-from matplotlib import pyplot as pltfrom sklearn.datasets import load_irisimport numpy as npimport itertools data = load_iris()#print(data.data)#print(data.feature_names)#print(data.target)features = data['data'] feature_names = data['feature_names'] target = data['target'] labels = data['target_names'][data['target']] print(data.data) print(data.feature_names)

这里有一个排列组合参考代码，最后是取出了两两组合的情况。

排列组合的结果是feature_names_2包含了排列组合的所有情况，它的每一个元素包含了一个排列组合的所有情况，比如第一个元素包含了所有单个元素排列组合的情况，第二个元素包含了所有的两两组合的情况......所以这里取出了第二个元素，也就是所有的两两组合的情况。

feature_names_2 = []#排列组合for i in range(1,len(feature_names)+1): iter = itertools.combinations(feature_names,i) feature_names_2.append(list(iter)) print(len(feature_names_2[1]))for i in feature_names_2[1]: print(i)

下面是在for循环里画多个子图的方法。对我来说，这里需要学习的有不少。比如

for i,k in enumerate(feature_names_2[1]):这一句老是记不住。
比如从列表中取出某元素所在的索引的方法：index1 = feature_names.index(k[0])，也即index = list.index(element)的形式。
比如for循环中画子图的方法：plt.subplot(2,3,1+i)
比如for循环的下面这用法：for t,marker,c in zip(range(3),">ox","rgb"):

plt.figure(1)for i,k in enumerate(feature_names_2[1]): index1 = feature_names.index(k[0]) index2 = feature_names.index(k[1]) plt.subplot(2,3,1+i) for t,marker,c in zip(range(3),">ox","rgb"): plt.scatter(features[target==t,index1],features[target==t,index2],marker=marker,c=c) plt.xlabel(k[0]) plt.ylabel(k[1]) plt.xticks([]) plt.yticks([]) plt.autoscale() plt.tight_layout() plt.show()

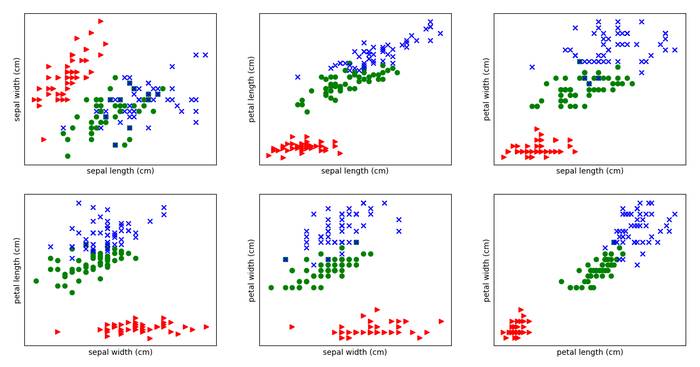

这里的可视化效果如下：

多个子图

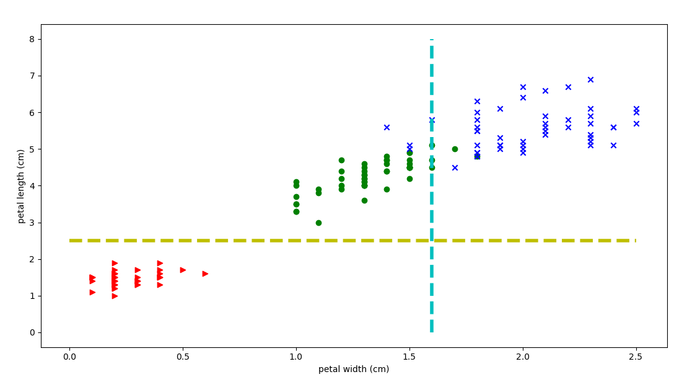

画水平线和垂直线

比如在上面最后一幅图中，找到了一种方法可以把三种鸢尾花分出来，这是我们需要画出模型（一条直线）。这个时候怎么画呢？

下面需要注意的就是plt.vlines(x,y_min,y_max)和plt.hlines(y,x_min,x_max)的用法。

plt.figure(2)for t,marker,c in zip(range(3),">ox","rgb"): plt.scatter(features[target==t,3],features[target==t,2],marker=marker,c=c) plt.xlabel(feature_names[3]) plt.ylabel(feature_names[2]) # plt.xticks([]) # plt.yticks([]) plt.autoscale() plt.vlines(1.6, 0, 8, colors = "c",linewidth=4,linestyles = "dashed") plt.hlines(2.5, 0, 2.5, colors = "y",linewidth=4,linestyles = "dashed") plt.show()
