揭秘星云智能进度管理

工程进度管理是工程建设中的核心业务环节。星云平台的进度管理模块创新性地构建了一站式全流程解决方案，通过深度融合计划管理、分部分项分解、三维模型、任务协同填报和动态进度模拟等核心功能，实现了工程建设全生命周期的数字化进度管控。它打通了设计、施工、监理等多方协作壁垒，建立统一的进度管理平台；而且创新性地将计划进度、实际进度、形象进度、进度比对、进度预警通过动画模拟方式直观呈现；特别值得一提的是，进度模块与星云大屏设计器深度集成，用户可以通过拖拽式操作，快速构建包含进度看板、预警提示、三维模拟等要素的综合性管理大屏，为项目决策提供直观的数据支撑。

    下文将重点解析星云进度管理模块的技术架构设计，包括其核心组件、数据流转机制以及创新性的功能实现方式。

图1 进度管理架构图

第一部分：基础数据。

基础数据体系是进度管理的核心支撑，主要包括两大组成部分：

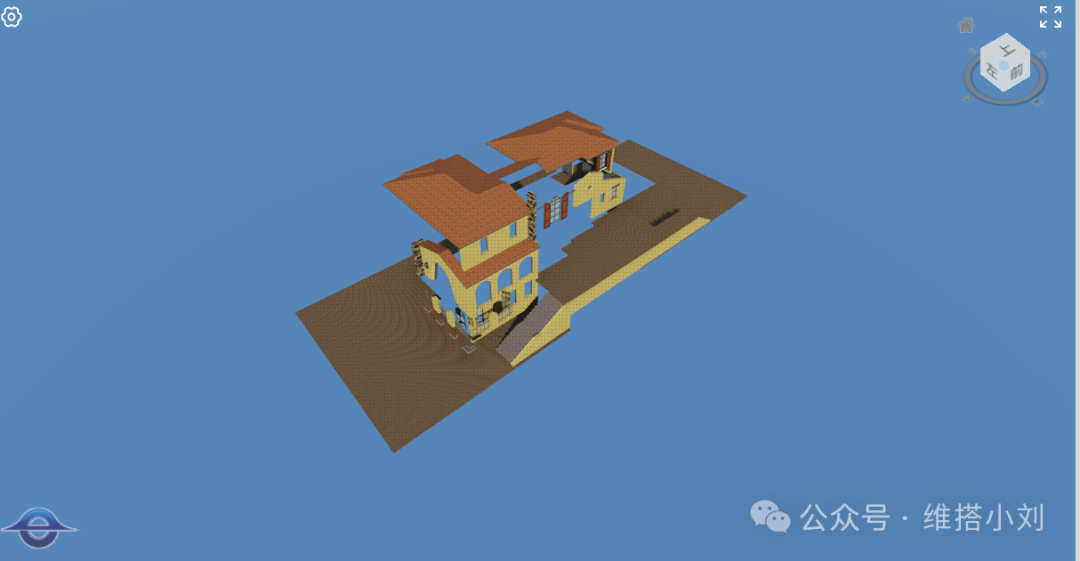

三维模型数据：提供工程项目的空间结构和构件信息；

分部分项数据：构成工程项目的基本管理单元。

考虑到直接以构件为任务管理单元会导致颗粒度过细、管理效率低下，我们创新性地采用"分部分项绑定"机制 - 任务首先与分部分项建立关联，再通过分部分项与构件的映射关系，间接实现任务与构件的逻辑连接。这种分层关联的设计既保证了管理操作的合理性，又为后续基于BIM的进度动画模拟提供了完整的数据链路支持，实现了从管理维度到可视化维度的无缝衔接。

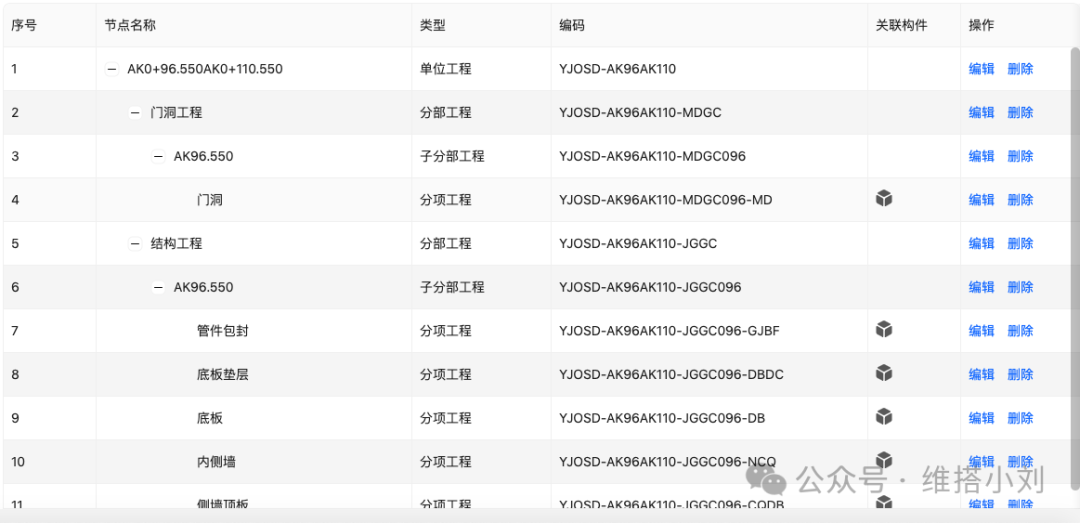

图2 分部分项

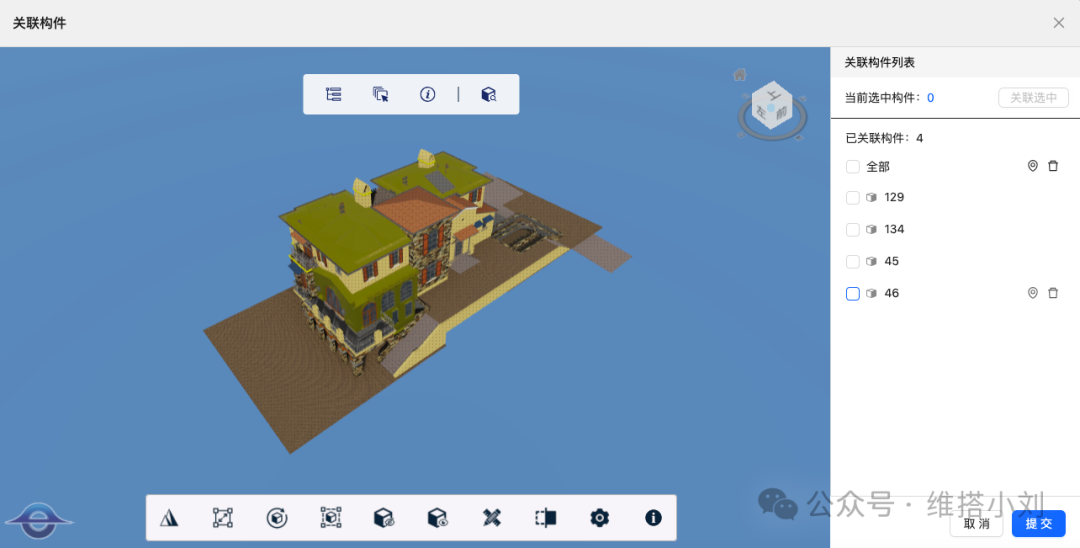

图3 分部分项关联构件

第二部分：任务管理

星云平台提供灵活多样的任务管理方式：用户既可直接导入线下编制的Microsoft Project文件实现任务自动创建，也能在线进行任务的增删改查、依赖关系设置等全流程管理。平台创新性地采用任务-分部分项强制关联机制，要求每个任务必须与相应的分部分项建立绑定关系，这种设计确保了任务数据能够融入项目整体管理体系，为后续的进度分析、资源调配和可视化呈现提供结构化支撑，真正实现从孤立任务到系统化进度管理的转变。

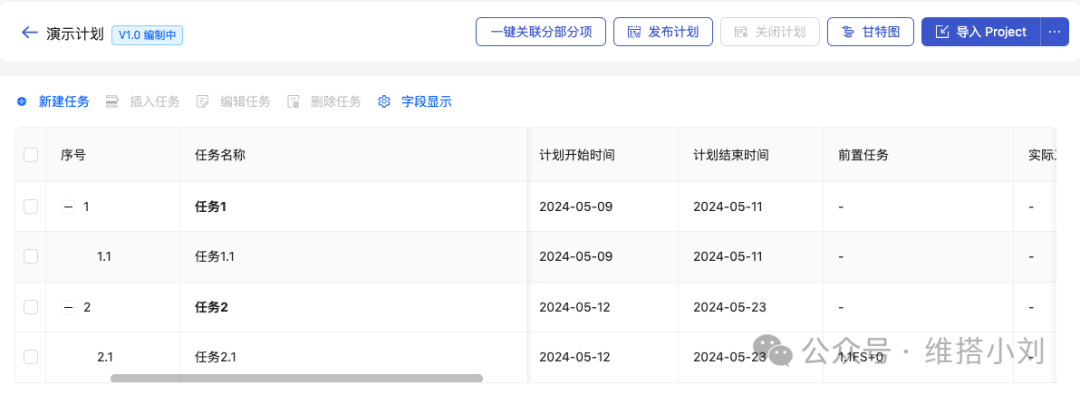

图4 任务管理

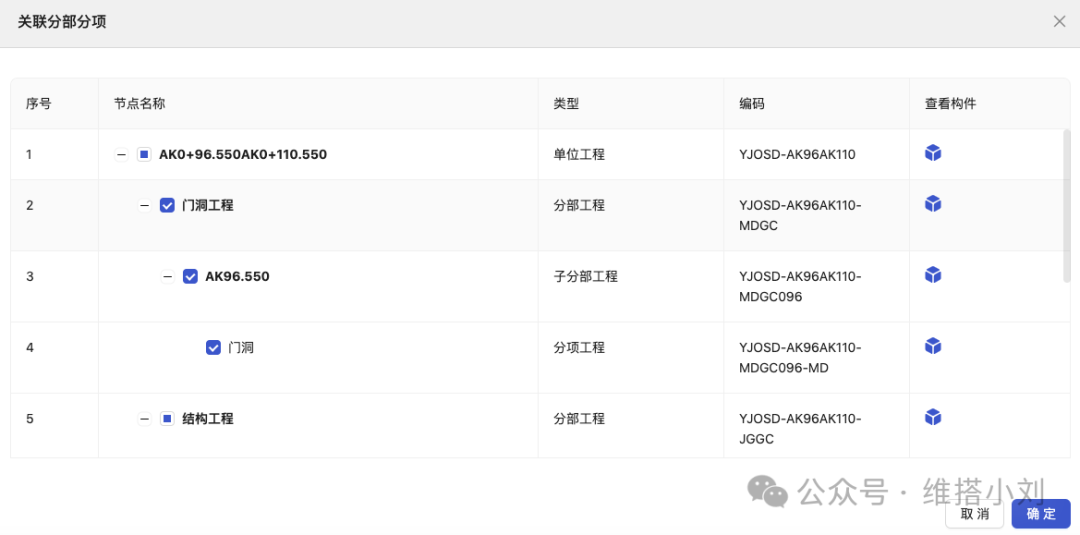

图5 任务关联分部分项

第三部分：填报管理

任务填报功能采用日报模式，用户可便捷记录每日工作进展。具体操作流程为：从预设的进度计划任务树中选取当日执行的任务项，并准确填写实际完成量。系统特别设计了人性化的补填机制，允许对历史任务进行追溯填报，确保进度数据的完整性和连续性。这种结构化的填报方式既规范了数据录入标准，又为后续的进度分析与统计提供了可靠的数据基础。

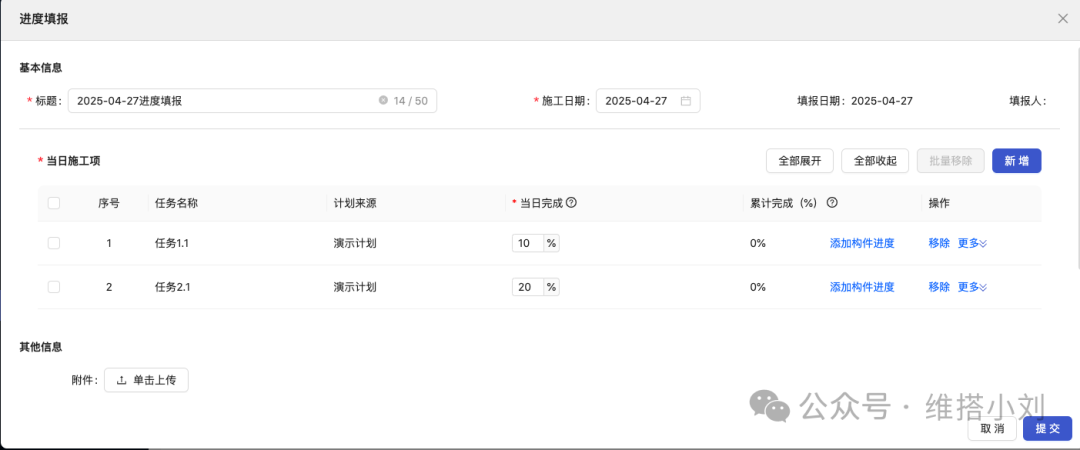

图5 进度填报详情

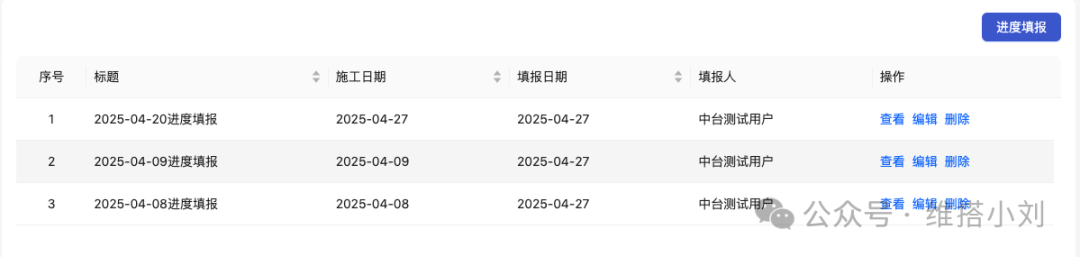

图6 进度填报列表

第四部分：大屏展示。

星云平台提供双维度的可视化进度展示方案：动画模拟与数据大屏。

1. 动画模拟：
系统基于多维进度数据构建动态模拟引擎，从五个关键维度实现进度可视化：
（1）计划进度模拟：
采用先进的BIM时间轴算法，通过解析各任务节点的计划起止时间，智能计算任意时间点的工程计划状态。系统以模型构件透明度渐变技术实现可视化呈现，透明度变化精确反映任务完成度，构建出随时间推进的动态工程演进过程。这种模拟方式不仅直观展示整体工程计划进度，还能清晰呈现各专业工序的逻辑关系和时间节点。

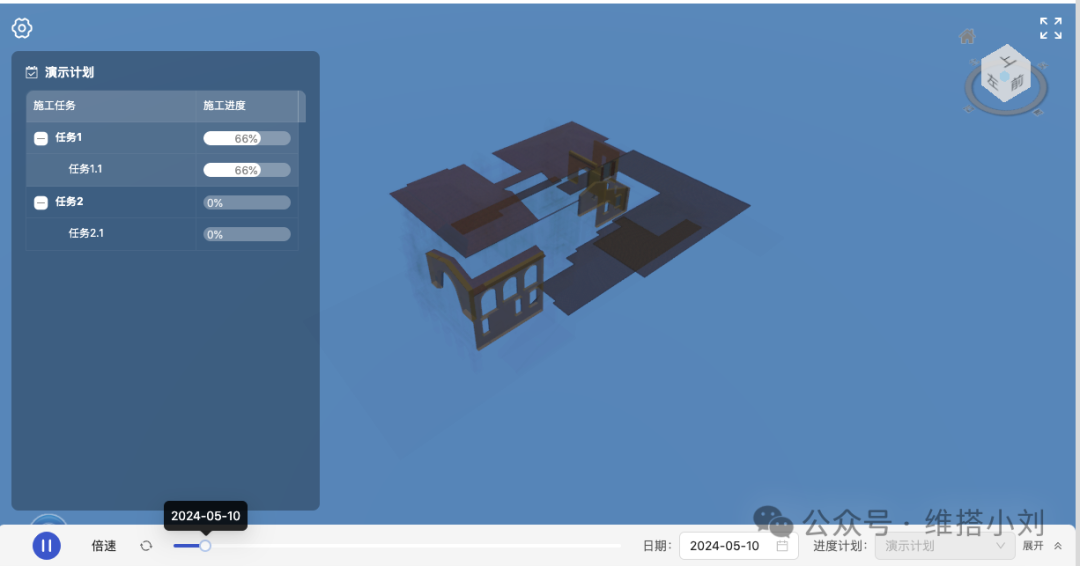

图7 计划进度模拟

（2）实际进度动态可视化：
系统基于用户填报的精细化进度日报数据，运用智能算法实时计算各任务节点的实际完成状态。通过创新的三维模型渲染技术，采用透明度梯度变化与多色阶色彩映射相结合的方式（如：未开始-灰色、进行中-黄色、已完成-绿色），精准呈现工程实际进展与计划进度的差异。这种动态可视化不仅真实反映施工现场状况，还能直观展现各施工阶段的完成质量，为项目管理决策提供数据支撑。

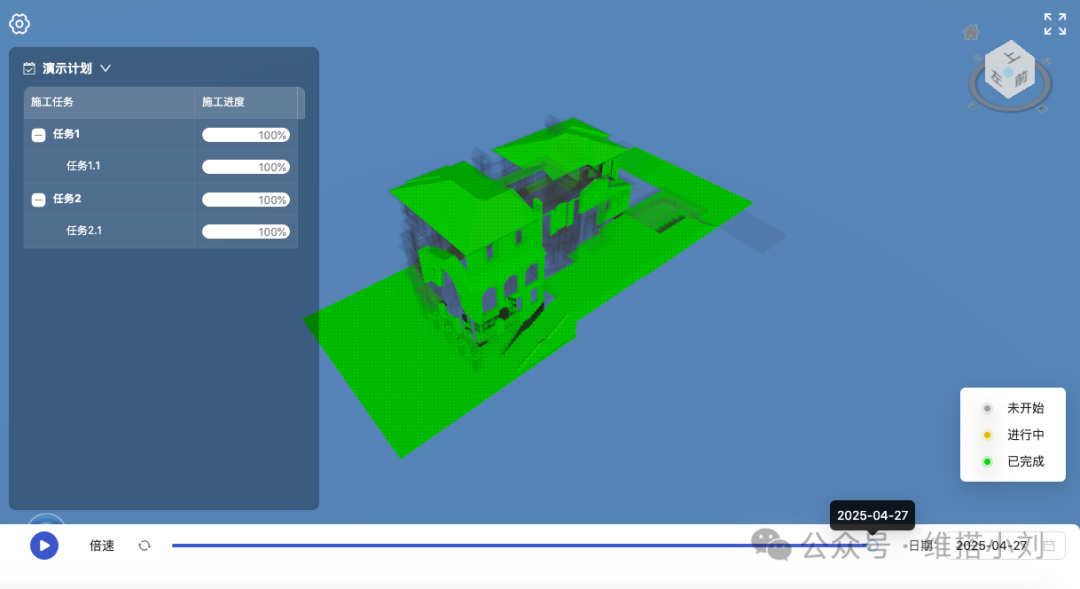

图8 实际进度模拟

（3）形象进度模拟：系统基于实时进度数据，智能构建当前时间节点的三维工程实况模型。采用"完工即显示"的渲染原则，仅完整呈现已完工部分的建筑构件细节，未完工区域自动隐藏不展示。这种聚焦式的可视化方式，能够最直观地呈现工程实际建设成果，让管理者一目了然地掌握项目真实进展，避免未完工部分对决策判断造成干扰。同时支持多角度查看和细节缩放，便于对重点施工部位进行专项检查。

图9 实际进度模拟

（4）进度比对：智能进度比对分析系统采用多维度可视化技术，以时间轴为基准对项目进度进行精准对比。系统通过不同的状态使用不同颜色的标识体系，直观展示各施工部位每日完成状态与计划的差异。基于智能算法自动识别关键路径偏差，支持按专业、区域等多维度筛选分析，为项目管理者提供精准的进度偏差诊断和预警功能，实现从宏观到微观的全方位进度管控。

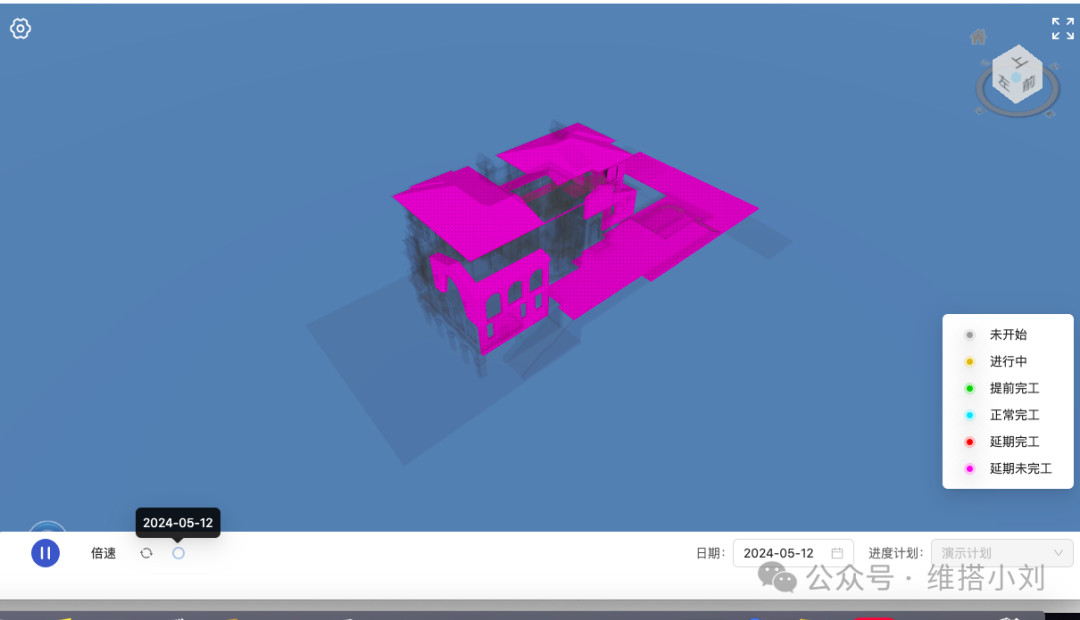

图10 进度比对

（5）进度预警：智能进度预警系统通过实时监测项目进展，对未按期完成的构件进行多维度智能评估。系统采用五级预警机制，按照延期天数将风险划分为不同等级，然后以不同的颜色在模型上呈现出来。这种精细化的预警体系不仅能直观展示各构件的延误程度，还能结合BIM模型自动分析延误影响范围，为项目管理者提供从风险预警到处置建议的完整解决方案，实现进度风险的闭环管控。同时，系统支持自定义预警阈值和推送规则，满足不同项目的个性化管理需求。

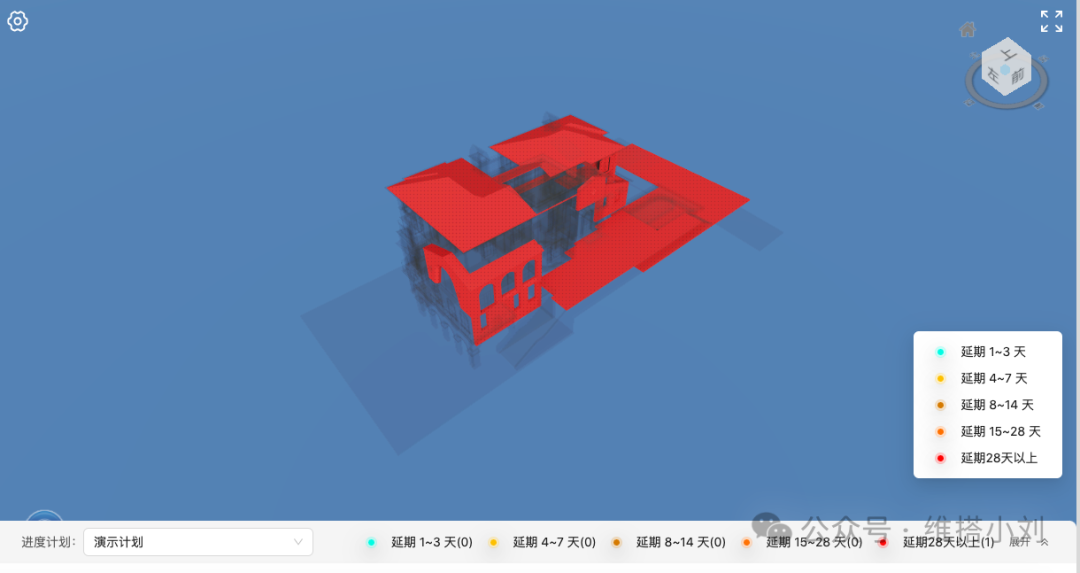

图11 进度预警

2. 进度大屏：星云平台创新性地打造了"进度可视化大屏"解决方案，通过模块化设计实现了"即拖即用"的智能配置体验。平台提供专业级的进度大屏组件库，用户只需通过简单拖拽即可将实时进度数据、三维模拟视图、其他大屏组件等核心元素自由组合，快速搭建出具备动态交互能力的可视化大屏。

图12 大屏设计器

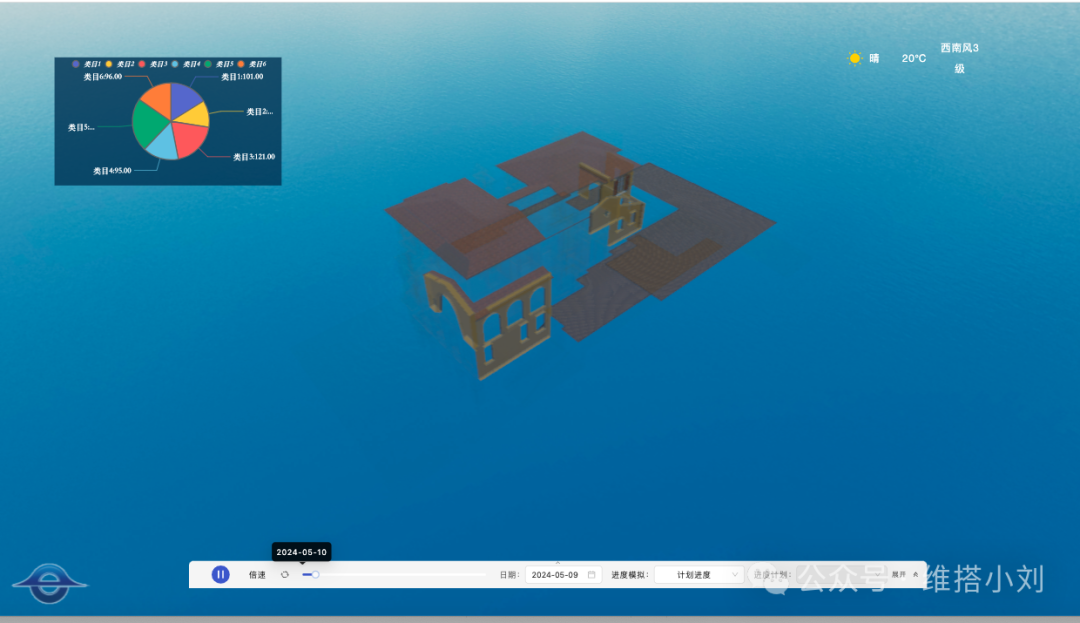

图13 大屏展示

总结：

今天为大家全面介绍了星云平台BIM进度管理系统的整体架构与核心功能，帮助各位建立起数字化进度管理的整体认知。本次分享重点解析了系统如何实现BIM模型与进度管理的深度融合，包括计划编制、任务协同、动态模拟、智能预警等关键功能模块的协同工作机制。在后续系列文章中，我们将采用模块化拆解的方式，从技术架构、功能细节、应用场景等维度，对每个子系统的设计理念和实现方案进行深度剖析。通过系统化的学习，您将能全面掌握星云进度管理平台的应用方法，深入理解其底层技术逻辑，并能够结合项目实际需求灵活运用各项功能，实现工程进度管理的数字化升级与智能化转型。让我们共同探索智能建造时代进度管理的新模式与新机遇。
