高频 实验一 正弦波振荡器





实验一 正弦波振荡器

• 实验目的

1.掌握三端式振荡电路的基本原理,起振条件,振荡电路设计及电路参数计算。

2.通过实验掌握晶体管静态工作点、反馈系数大小、负载变化对起振和振荡幅度的影响。

3.研究外界条件(温度、电源电压、负载变化)对振荡器频率稳定度的影响。

4.比较LC振荡器和晶体振荡器的频率稳定度。

• 实验内容

1.熟悉振荡器模块各元件及其作用。

2.进行LC振荡器波段工作研究。

3.研究LC振荡器和晶体振荡器中静态工作点,反馈系数以及负载对振荡器的影响。

4.测试、分析比较LC振荡器与晶体振新的频率稳定度。

• 实验步骤

LC振荡器静态工作点，反馈系数以及负载对振荡器幅度的影响

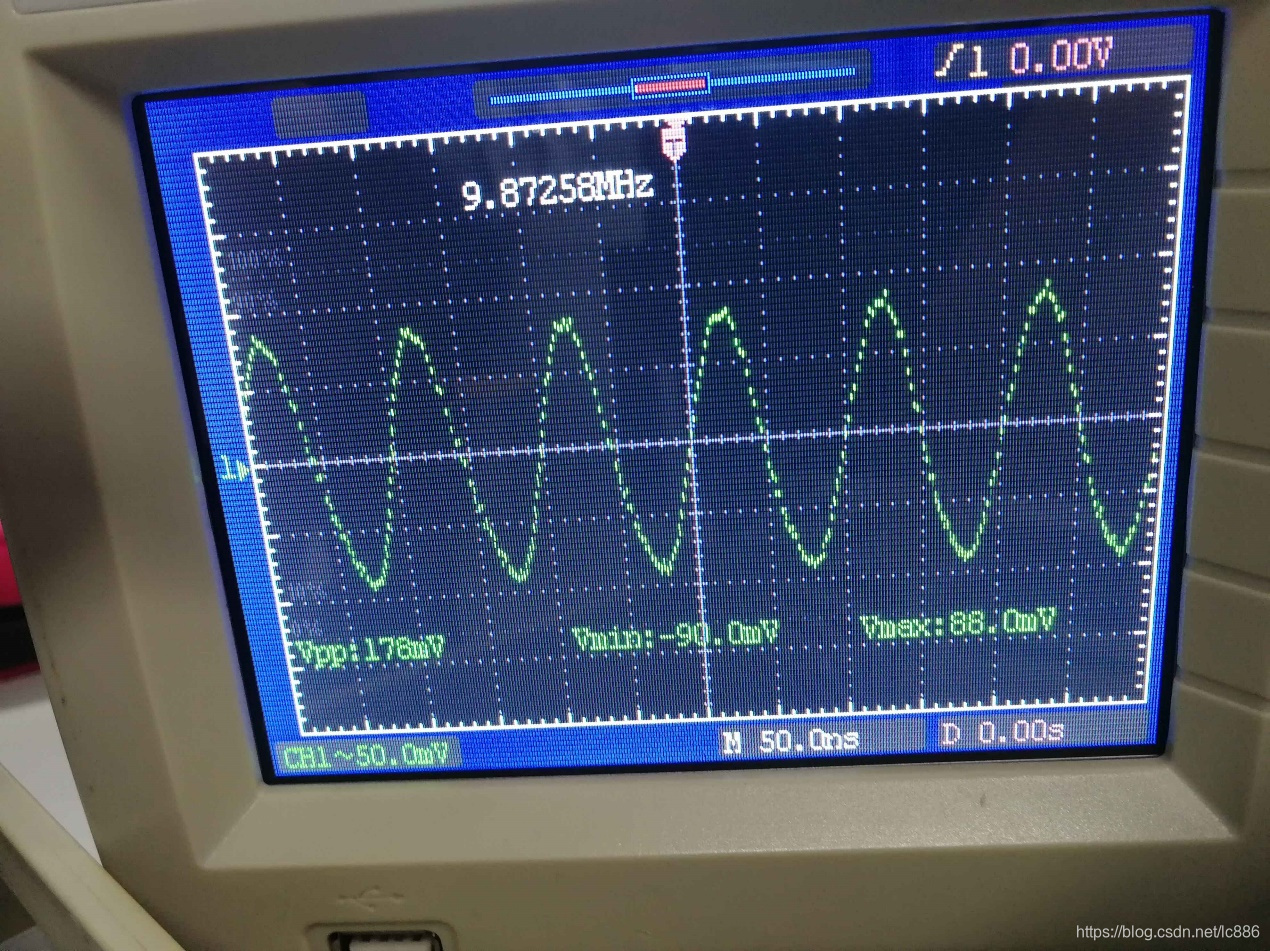

1）S2置1，S4置3，S3开路，改变VR2,记下Ieo，用示波器测量对应点的振荡幅度Vpp

Ieo(mA)	1.96	2.06	1.86	2.13
Vo(v)	0.188	0.13	0.34	0.35



测量发射极电流，先测出发射极电压，之后通过发射极电压除以射极电阻R15得到发射极电流Ieo

2)S2置1，S4中1，2，3，4分别置0N，改变反馈电容大小，计算反馈系数

反馈电容	S4=4 101	S4=3 360	S4=2 560	S4=1 502
反馈系数	0.701	0.203	0.134	0.151
振荡幅度	059	431	413	158

根据(C11+CT3)/CAP计算反馈系数

3)S2置1，S4置2，S3中1，2，3，4分别置0N,从而改变负载电阻大小，记录振荡器幅度

负载电阻	空载	S3=4 10K	S3=3 1K	S3=2 500	S3=1 100
振荡幅度	629	427	188	156	167

实验数据

表格1中求得正弦波振荡放大电路在静态工作点处的射极电流，通过调节滑动变阻器VR2的大小，即改变静态工作点，通过示波器观察使波形达到不失真，此时即为合适的静态工作点。

通过(C11+CT3)/CAP计算反馈系数，因为如果要起振，就要达到AF>1,即可达到，从所测数据可以看出，随着反馈系数F的减小，振荡幅度Vpp先变大后变小，反馈系数改变，导致反馈电压改变，从而使A也发生改变。之后AF=1，使输出振幅达到恒定。
