Canvas实现高性能的频谱瀑布图音频频谱图

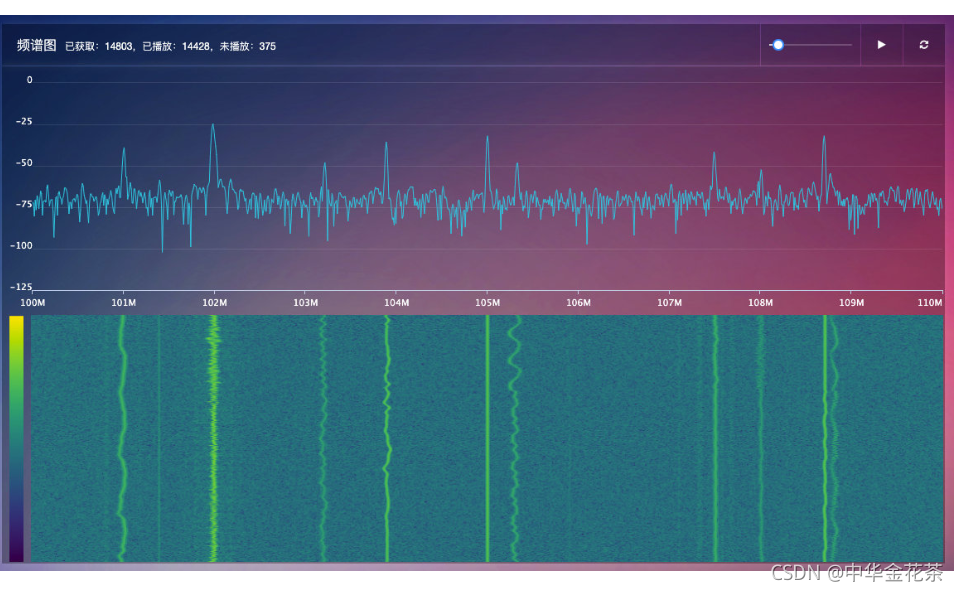

看看效果图



技术选型

数据传输：WebSocket

瀑布图：Canvas

为什么使用 WebSocket ？
因为需要服务器实时传输数据，要求达到30帧，每帧动画由 1024 个点组成，肯定要比 Ajax 轮询舒服的多，而且这个项目对于浏览器兼容没什么要求。

瀑布图为什么使用 Canvas ？
虽然说用数据可视化图表库很方便，但是考虑到此项目苛刻的性能要求，使用类似瀑布图的只有大型热力图：

用热力图做，请放心，不会卡成 PPT，

浏览器5秒后准时直接崩溃。 组件功能拆分 整个组件拆分为三部分： 父组件：负责 WebSocket 与服务器实时通讯、处理二进制数据、控制渲染频率、控制开始和暂停、刷新组件。 子组件 > 频谱图(HighCharts)：提供 addData 方法，获取数据即渲染一帧，提供触发缩放事件，发送给父组件。

控制渲染频率 服务器这边大概一秒钟发送过来 400 条左右的数据，每秒400帧肯定是不现实了，直接导致丢帧。 解决办法：建立数组保存数据，每次渲染一帧则删掉此条数据，当少于100条时发送 resume 继续获取，当超过400条时 发送 pause 暂停获取。 以服务器这边的发送频率来说，会使 cpu 使用率超过100%，获取时会出现一点点卡顿，不过还能接受，毕竟获取一次可以渲染好几秒钟。
