此项目通过Proteus软件仿真,证实程序可行性,顺带将上一次做的步进电机部分知识加入进去,继续进行练习。
实际项目也可通过购买相关电路模块,然后通过杜邦线连接来实现其功能。
注*:查找相关类似的即可。
1.单片机最小系统(本次项目用的是C52单片机)
2.LED1602(显示)
3.PFC8591(AD/DA转换,用于将光敏信号采集和传送)
4.L293(电机驱动芯片)
5.DS18B20(温度采集)

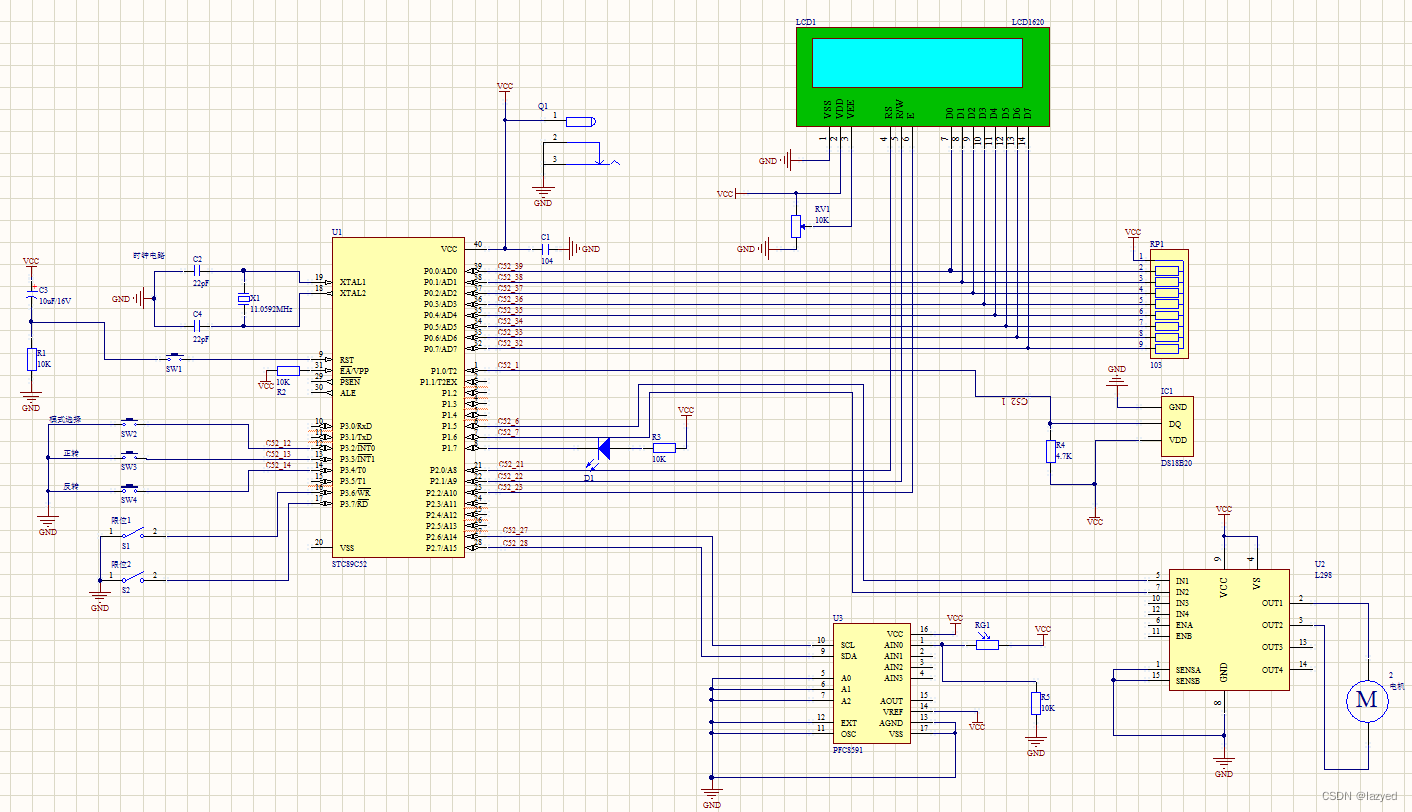

原理图所示:
具体功能说明:手动/自动控制电机完成百叶窗动作,手动方式为按键,自动方式为光敏电阻检测后的反馈,来驱动电机。
主程序:
#include<reg52.h>
#include<intrins.h>
#include"I2C.h"
typedef unsigned int u16;
typedef unsigned char u8; //对系统默认数据类型进行重定义
#define LCD_PORT P0
unsigned char seg_buf[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};//共阳数码管显示当前值0-83
unsigned char Light_val=0; //光强度
int real_tempure=0; //实际温度
unsigned char storage_temperature[10]; //存储温度
sbit select = P3^2; //手/自动切换
sbit LED = P1^7;
sbit IN1 = P1^5;
sbit IN2 = P1^6;
sbit K2 = P3^3; //按键控制正反转
sbit K3 = P3^4;
sbit S1 = P3^6; //限位开关
sbit S2 = P3^7;
sbit DQ = P1^0; //测温
sbit RS = P2^0; //1602引脚定义
sbit RW = P2^1;
sbit E = P2^2;
void delay (u16 x) //延迟函数,大约延时1ms
{
u16 y,z;
for (y = x; y>0; y--)
for (z = 110; z>0; z--);
}
void write_com(u8 com) //1602写
{
RS = 0;
RW = 0;
E = 0;
delay(2);
LCD_PORT = com;
delay(2);
E = 1;
delay(2);
E = 0;
}
void write_date(u8 date)
{
RS = 1;
RW = 0;
E = 0;
delay(2);
LCD_PORT = date;
E = 1;
delay(2);
E = 0;
}
void Cursor_XY (u8 x, u8 y) //1602的光标位置定义
{
if(y==0)
write_com(0
