PowerDesigner 12.5 数据建模基础用法(图文版)

本文介绍了如何使用SybasePowerDesigner12.5进行管理信息系统分析设计,包括创建工作空间、建立概念模式、实体设计、物理模式生成及建库脚本的生成过程,最后强调了版本控制和数据库构建的重要性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

PowerDesigner是Sybase公司的CASE工具集,使用它可以方便地对管理信息系统进行分析设计,它几乎包括了数据库模型设计的全过程。
利用PowerDesigner可以制作数据流程图、概念数据模型、物理数据模型,可以生成多种客户端开发工具的应用程序,还可为数据仓库制作结构模型,也能对团队设计模型进行控制。
本文以Sysbase PowerDesigner 12.5作为示例进行记录。

PowerDesigner是Sybase公司的CASE工具集,使用它可以方便地对管理信息系统进行分析设计,它几乎包括了数据库模型设计的全过程。
利用PowerDesigner可以制作数据流程图、概念数据模型、物理数据模型,可以生成多种客户端开发工具的应用程序,还可为数据仓库制作结构模型,也能对团队设计模型进行控制。

本文以Sysbase PowerDesigner 12.5作为示例进行记录。

建立工作空间

工作空间是一个空器,类似于Eclipse中的工作空间,可以包含各种类型的工程,便于对工程进行管理和操作。

  • 打开PowerDesigner软件

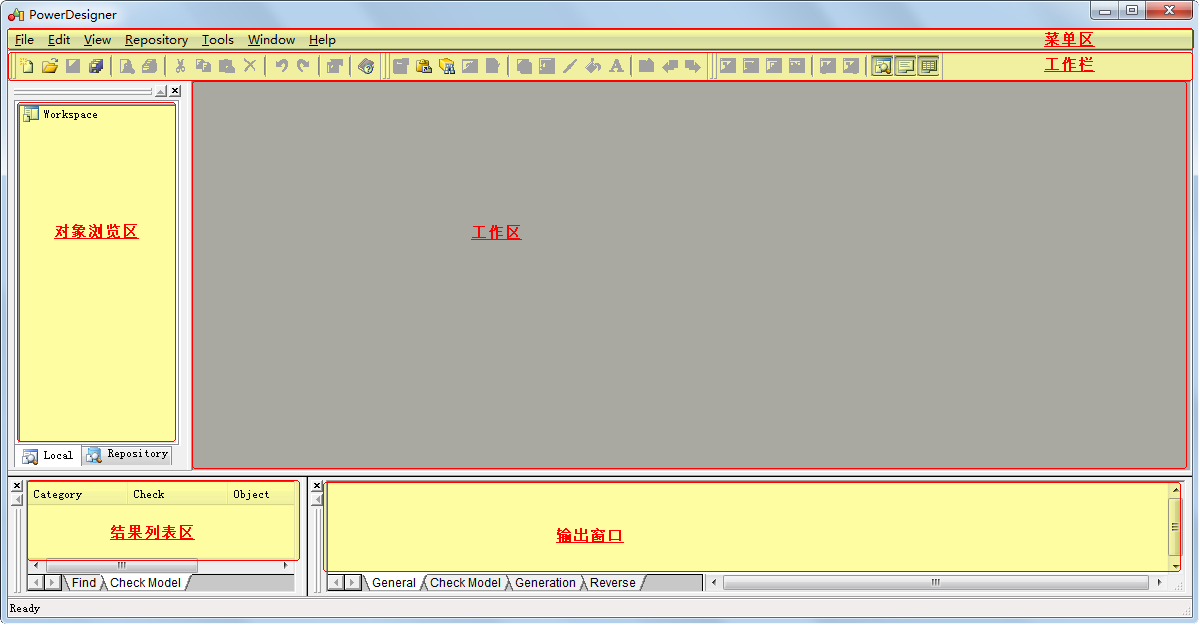

    工作界面主要分区:菜单区、工具栏、对象浏览区、工作区、结果列表区、输出窗口区。

  • 建立新的工作空间
    如果“Workspace“下有其他的工程,可以选择对象,按“Delete”键删除。

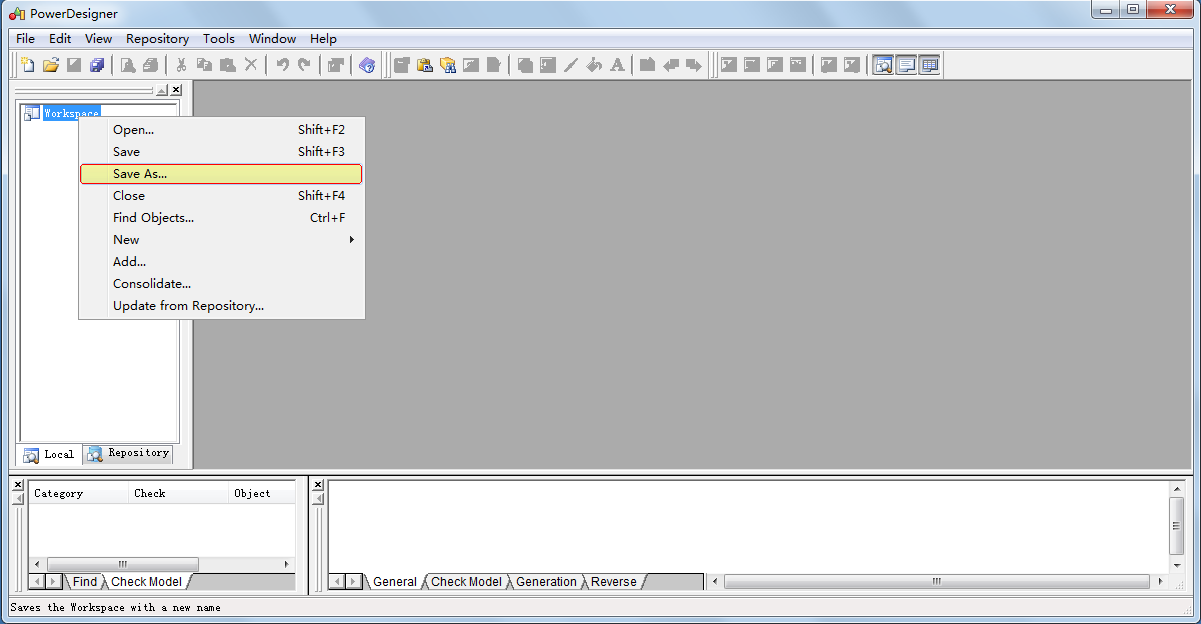

  • 在“Workspace”上点右建,选择“Save as”,弹出如下对话框:

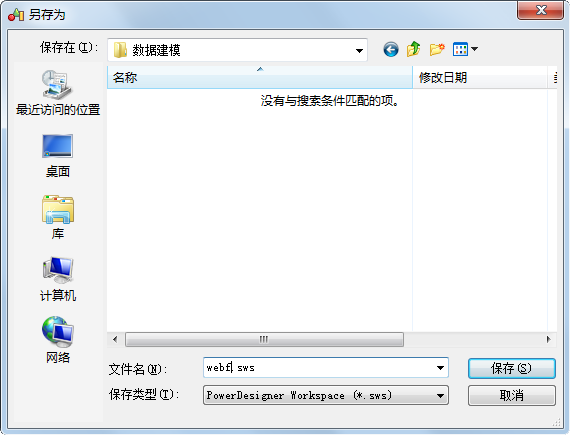

  • 保存路径设置;
    输入文件名“webf.sws”;
    路径选择“E:\proj\PERSON\webf\trunk\doc\3.开发文档\2.设计\数据建模”。

  • 点击保存即可。

建立概念模式

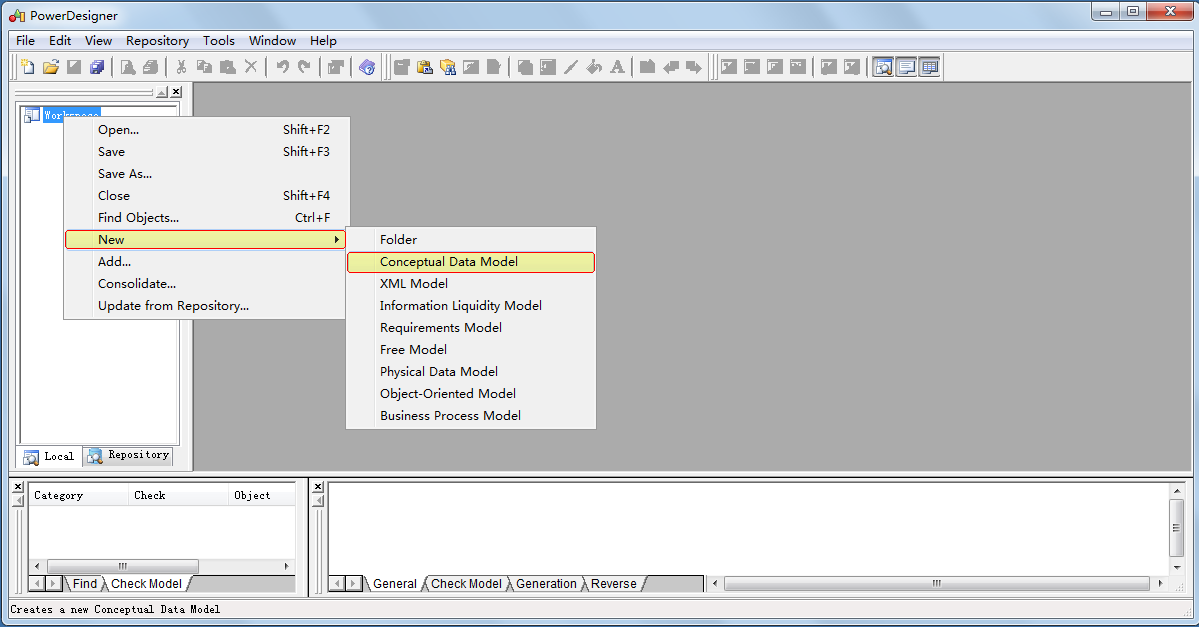

  • 在“Workspace”上点右键,选择“New”->“Conceptual Data Model” ;

  • 弹出新建对话框,输入名称“w
