磁珠，你真的会宁缺勿滥吗？----一个恒流光源反馈电路批量问题排查

如果排查的思路对你有帮助，请记住 消雨匆匆 or  大吊工。 码字和排查很累，仅此而已

附言：一个硬件工程师不是抄抄图，lay lay板，还是需要有自己的思考，自己的分析，前辈的提点的。画图只是技术，不是能力。

 恒流驱动用的很多，而且现在芯片也很多，基本都是sot的封装，用在一些LED灯的驱动上，保证LED发光均匀，而且可以使用一个EN脚进行可调，灵活又低成本，只要用一个简单的buck或者boost电路即可。

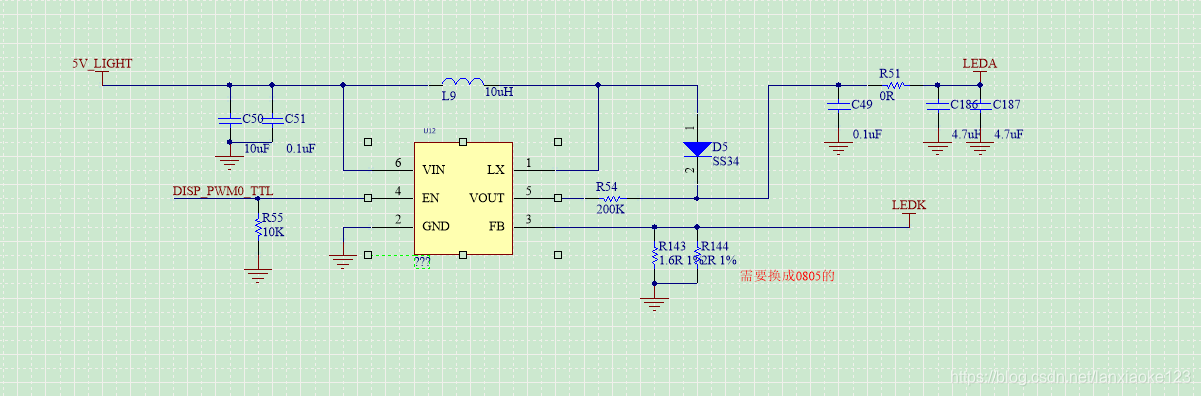

电路基本上无外乎这个方式：

一些“”高手“”和自认为的“”高手“”喜欢多此一举，认为boost出来的电路需要增加一些滤波措施，所以喜欢加一些和滤波有关的所谓的LC滤波电路。

即在LEDA或者LEDK的回路上增加磁珠，谓之滤波，去干扰（我觉得硬件行业人人得以忽悠的就是干扰，这个调试不对，干扰造成，那个不对，可能是哪里受到干扰了。。。。），这是骗子行径，市面上很多单板哪来这么多干扰，又不是1G以上的频率，滚Y的胡扯，你关注过最简单的硬件知识吗？不要以为一个NPN打不开就干扰，你压根电压都不对，芯片复位就干扰，我擦，你关注过纹波吗？我之前带过一个新手，我给他的第一课就是，我们设计的板子没有干扰，只有华为的服务器单板，1G以上的单板再考虑这些，其他出现的问题，不要用干扰忽悠任何人，不要将硬件弄成一个玄学。

好了，不喷了，回归正题。

以为VOUT是输出噪声较大的，这样真的正确吗？

回到电路本身：

我们知道LED串联或者并联在LEDA
