Linux Bridge 实践

目录

一、基本概念

二、虚拟网络创建

三、Bridge连通网络

四、总结

---

一、基本概念

在物理网络中，以太网交换机用来连接多台不同的物理机，从而实现它们之间的相互通信。在网络虚拟化环境中，需要同样的设备，存在多个虚拟端口，连接不同的虚拟网卡，通过其转发功能实现虚拟网卡之间的通信，在Linux下实现该功能的技术就是Bridge。

二、虚拟网络创建

为测试Bridge的连通性，首先需要创建不同的虚拟网络。

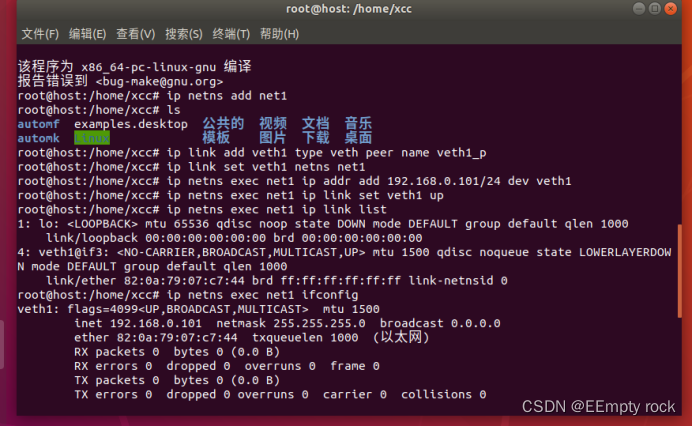

1.在Linux环境下创建虚拟网络net1。

ip netns add net1

2.创建veth1和veth1_p作为net1与外界通信的接口，其中veth1端放在创建的虚拟网络net1中。

ip link add veth1 type veth peer name veth1_p
ip link set veth1 netns net1

3.为veth1设置ip地址并启动。

ip netns exec net1 ip addr add 192.168.0.101/24 dev veth1
ip netns exec net1 ip link set veth1 up

4.查看是否配置成功。

ip netns exec net1 ip link list
ip netns exec net1 ifconfig

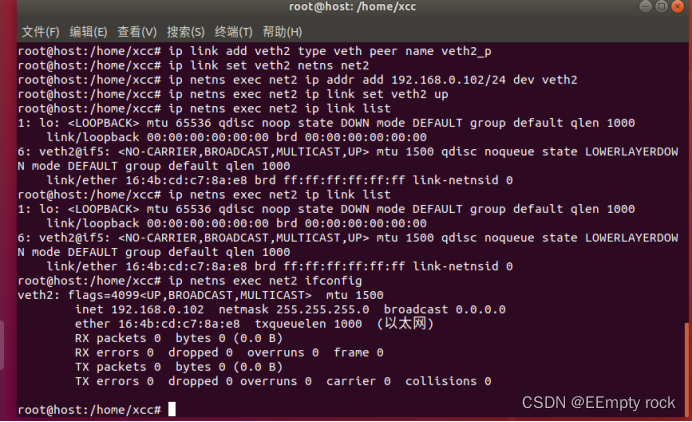

 5.同样的步骤配置net2，veth2，veth2_p以及将veth2的ip设置为192.168.0.102。



三、Bridge连通网络

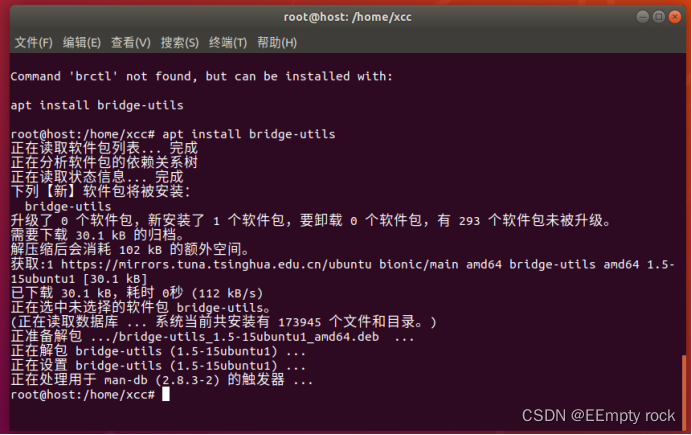

1.安装bridge-utils库。

apt install bridge-utils

 2.创建Bridge设备并命名为br0。

brctl addbr br0

3.将两个虚拟网络的通信接口veth1_p和veth2_p接入到br0上的虚拟端口。

ip link set dev veth1_p master br0
ip link set dev veth2_p master br0

4.为网桥设备br0配置ip。

ip addr add 192.168.0.100/24 dev br0

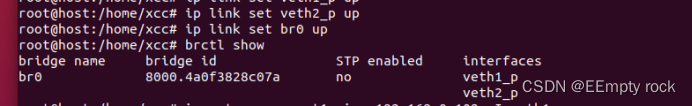

5.启动veth1_p、veth2_p以及br0，并通过brctl show查看网桥设备br0的当前状态。

ip link set veth1_p up
ip link set veth2_p up
ip link set br0 up
brctl show

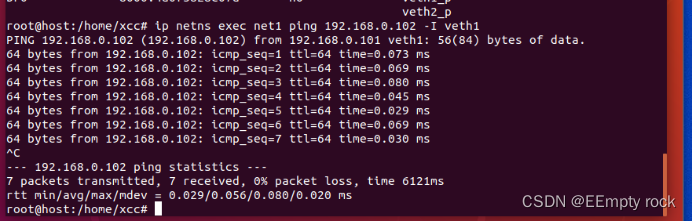

 6.进入虚拟网络net1，ping虚拟网络net2的ip地址，成功通过Bridge连通net1网络和net2网络。

ip netns exec net1 ping 192.168.0.102 -I veth1

四、总结

在Linux下创建不同的虚拟网络，并通过Bridge成功连通不同的虚拟网络，对Bridge的工作原理有了更深的理解，对其基本操作更加熟悉。
