PPP与GRE,MGRE综合实验

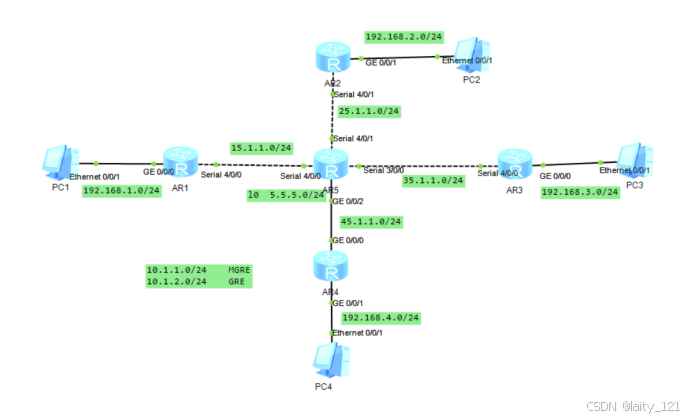

一、实验拓扑

二、实验要求

1、R5为ISP，只能进行IP地址配置，其所有地址均配为公有IP地址;

2、R1和R5间使用PPP的PAP认证，R5为主认证方;

   R2与R5之间使用ppp的CHAP认证，R5为主认证方;

   R3与R5之间使用HDLC封装;

3、R1、R2、R3构建一个MGRE环境，R1为中心站点，R1、R4间为点到点的GRE;

4、整个私有网络基本RIP全网可达；

5、所有Pc设置私有IP为源IP，可以访问R5环回,达到全网通。

三、实验步骤

1、分配IP

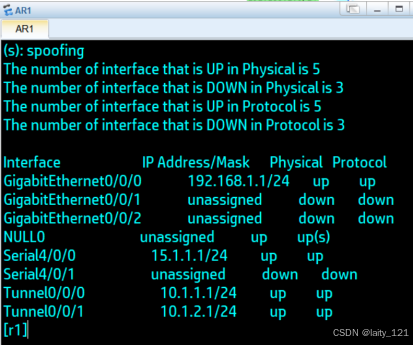

R1

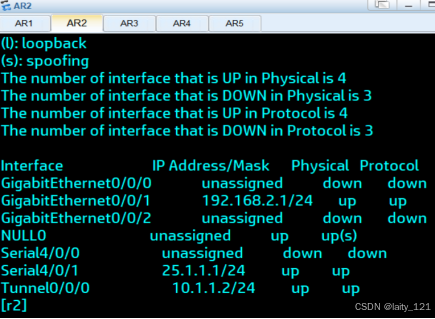

R2

R3

R4

R5即ISP（本次实验报告R5均以ISP命名）

2、PPP认证

（一）R1与ISP

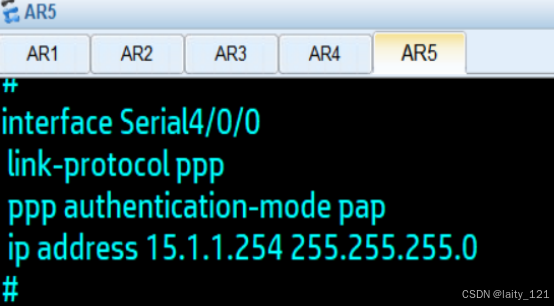

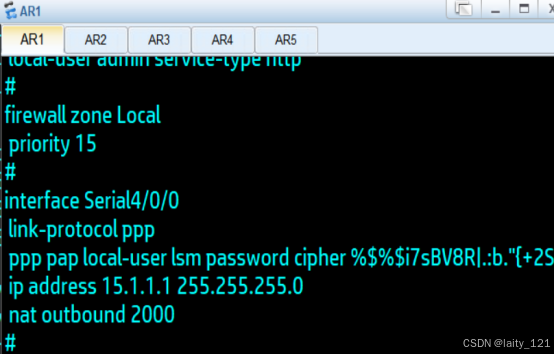

（1）主认证方

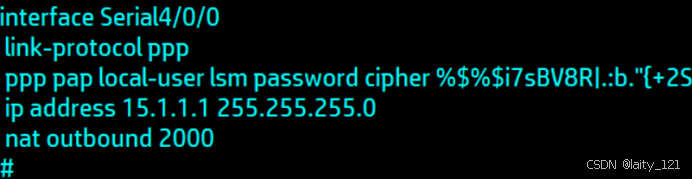

（2）被认证方R1

测试

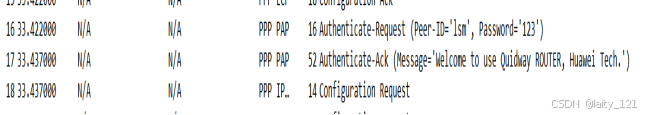

抓包验证

显示

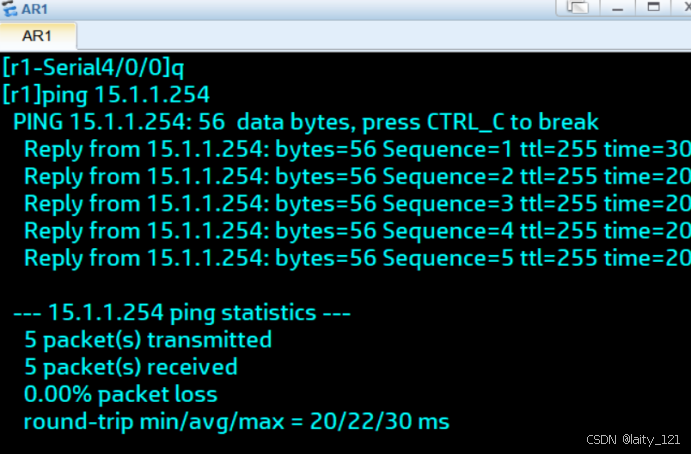

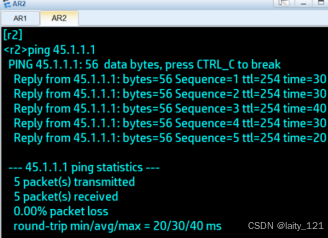

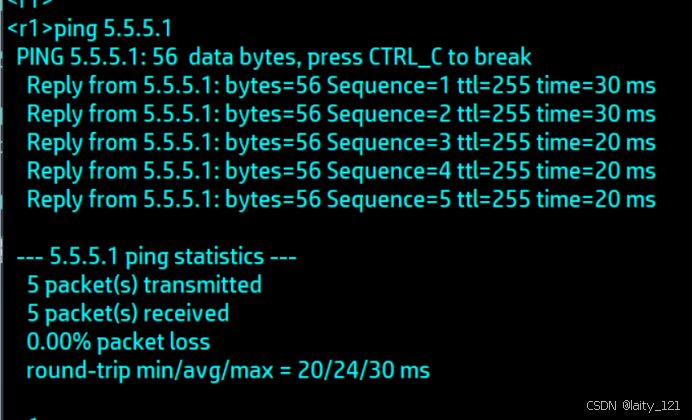

Ping命令验证

（二）R2与ISP之间的认证

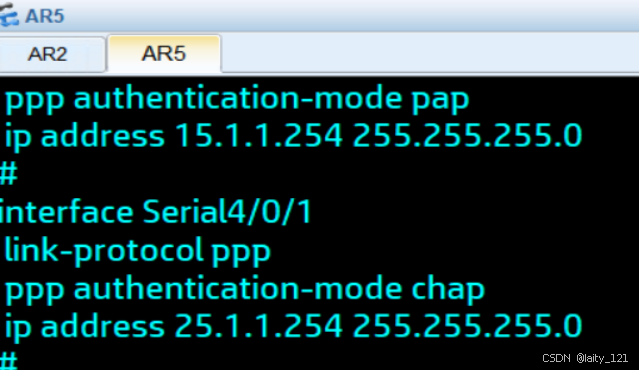

（1）主验证方

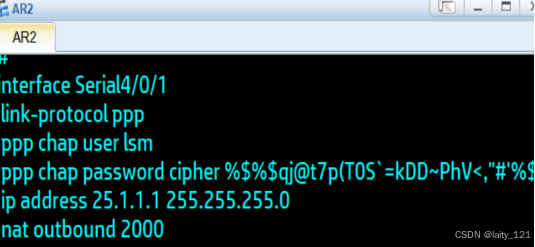

1. 被验证方

1. 测试

抓包验证

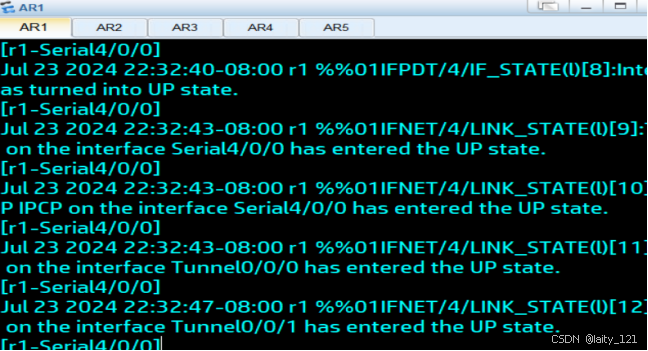

等待双up

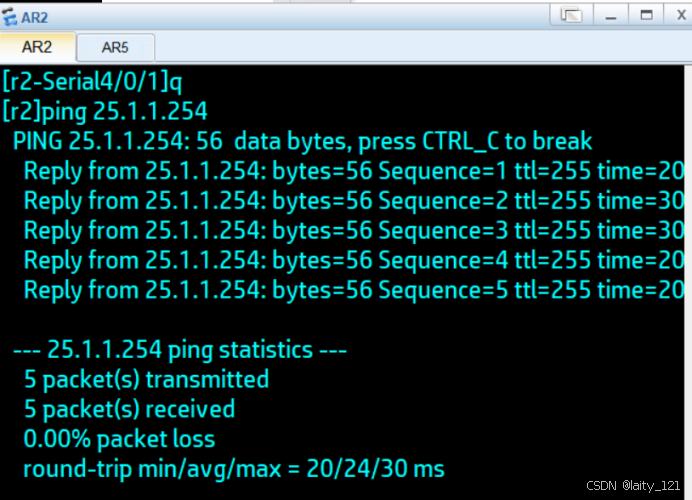

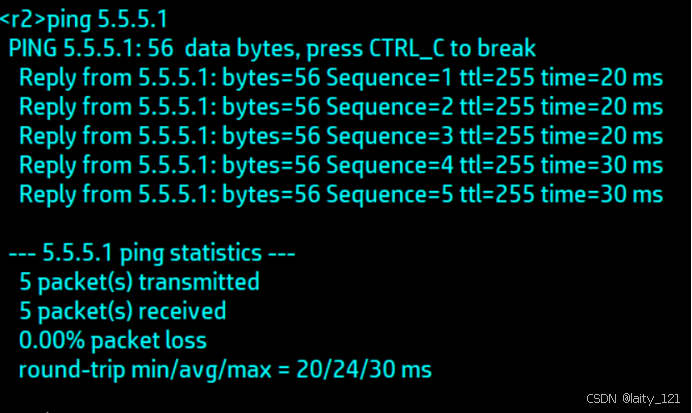

Ping通，验证成功

（三）R3与R5

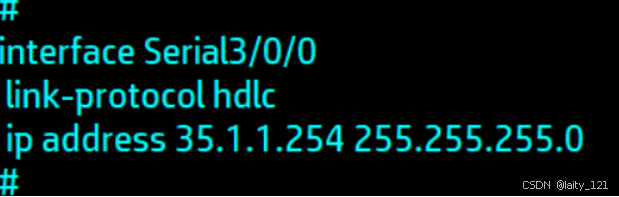

R3与R5相关接口均改为hdlc即可

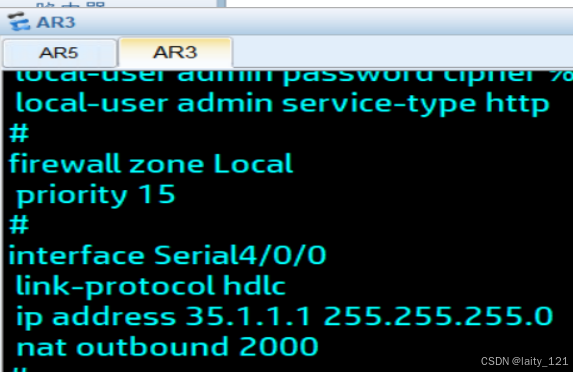

（1）R3

（2）R5

1. 测试

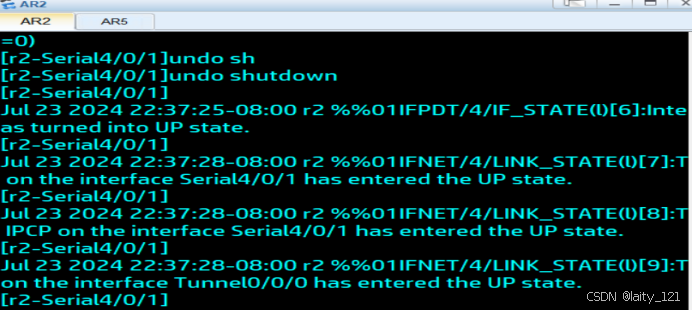

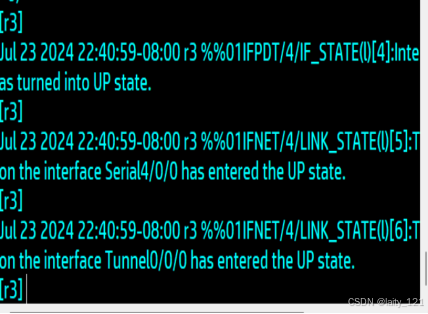

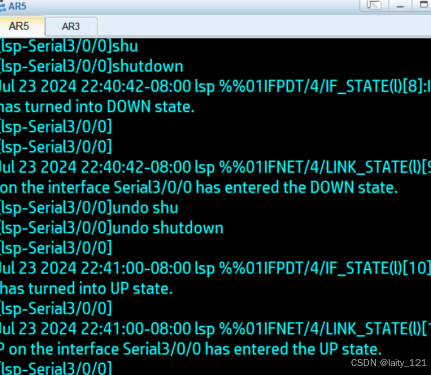

等待双UP

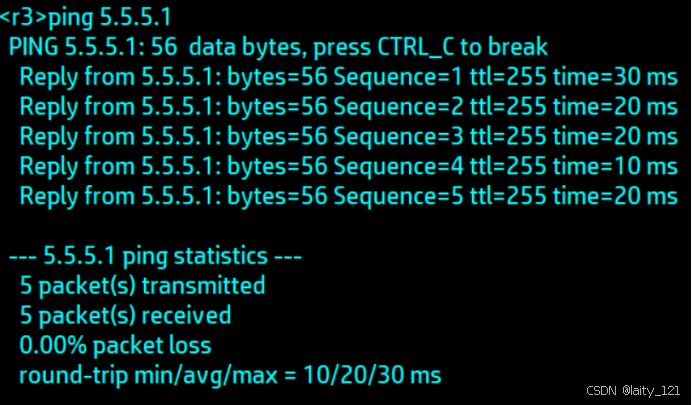

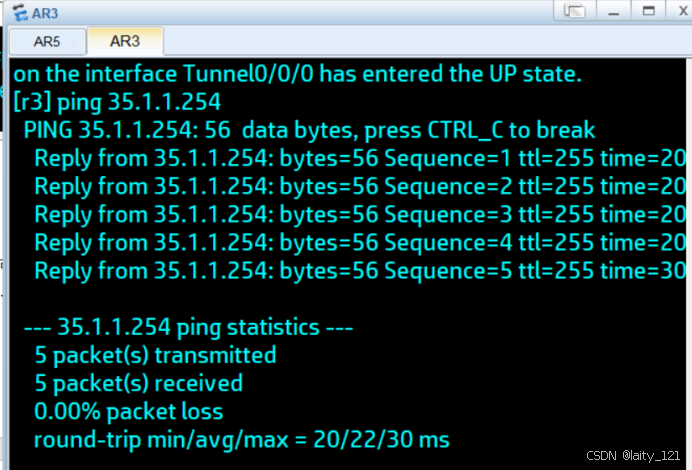

R3可以ping通，验证成功

3、全网可达

（一）公网通

此次实验较简单，配置静态缺省即可

[R1]ip route-static 0.0.0.0 0 15.1.1.1

[R2]ip route-static 0.0.0.0 0 25.1.1.1

[R3]ip route-static 0.0.0.0 0 35.1.1.1

[R4]ip route-static 0.0.0.0 0 45.1.1.1

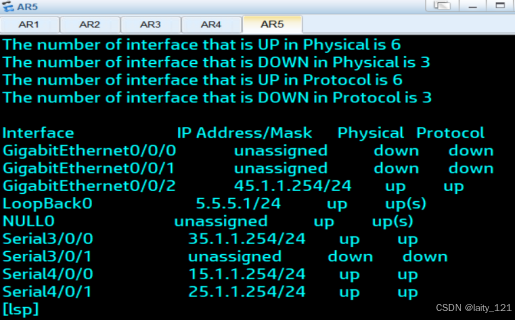

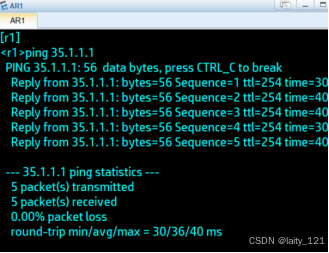

测试

使用R1

使用R2

（二）各个私网的RIP

R1

[R1]rip

[R1-rip-1]v 2

[R1-rip-1]undo summary

[R1-rip-1]net 192.168.1.0

[R1-rip-1]net 10.0.0.0

R2

[R2]rip

[R2-rip-1]v 2

[R2-rip-1]undo summary

[R2-rip-1]net 192.168.2.0

[R2-rip-1]net 10.0.0.0

R3

[R3]rip

[R3-rip-1]v 2

[R3-rip-1]undo summary

[R3-rip-1]net 192.168.3.0

[R3-rip-1]net 10.0.0.0

R4

[R4]rip

[R4-rip-1]v 2

[R4-rip-1]undo summary

[R4-rip-1]net 192.168.4.0

[R4-rip-1]net 10.0.0.0

4、构建隧道

（一）MGRE

给MGRE规划为Tunnel0/0/0隧道，分配10.1.1.0/24网段

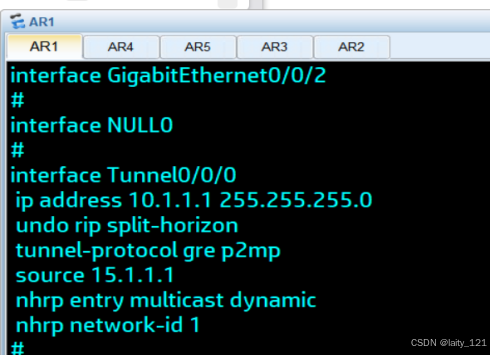

R1

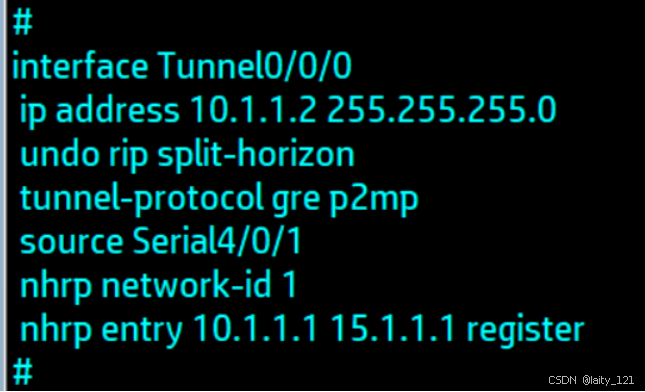

R2

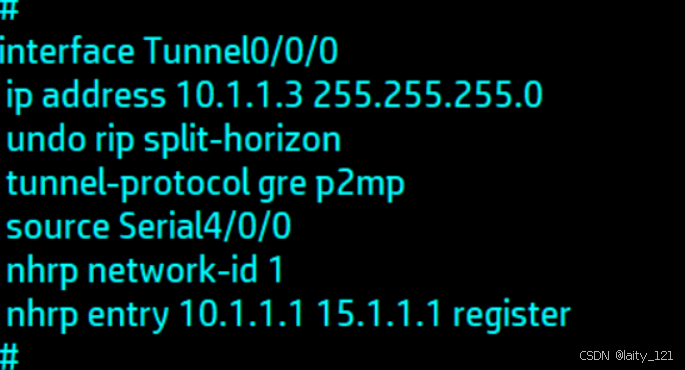

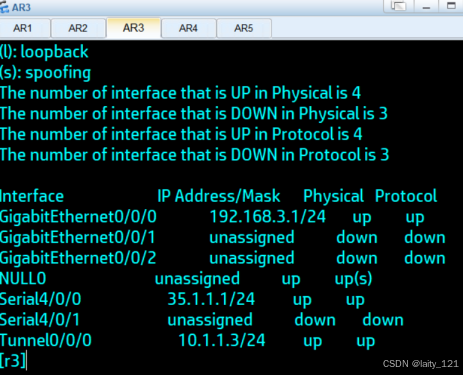

R3

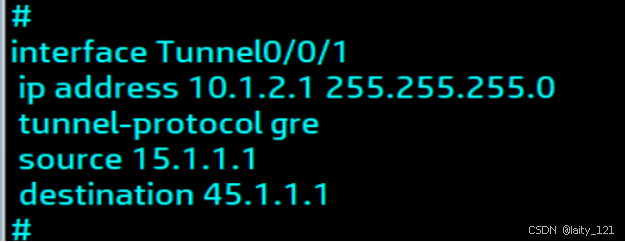

（二）GRE

R1

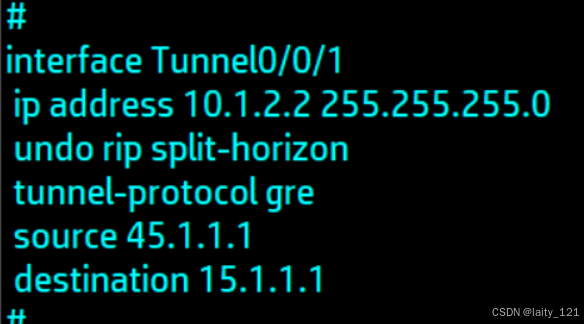

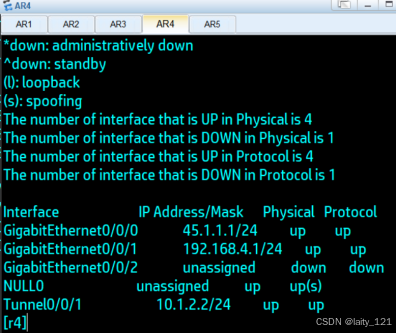

R4

（三）测试

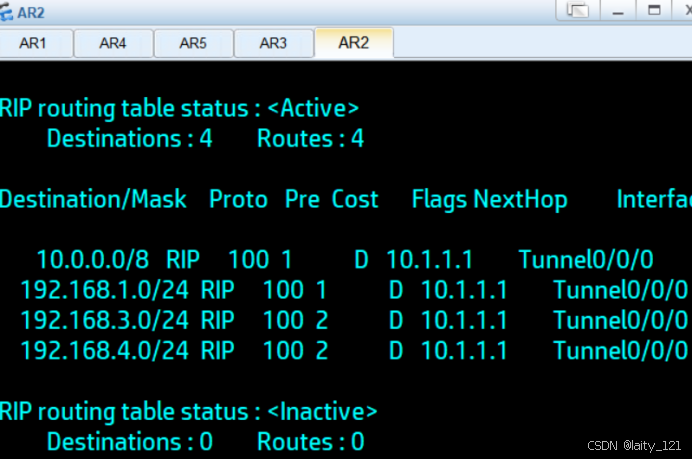

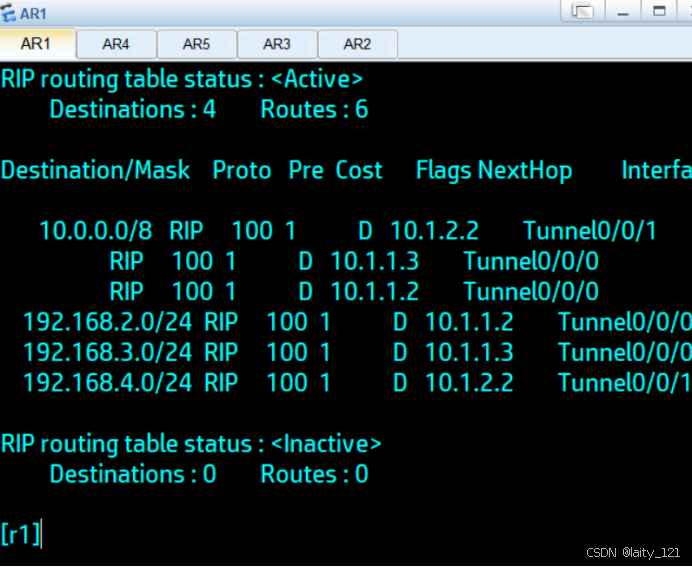

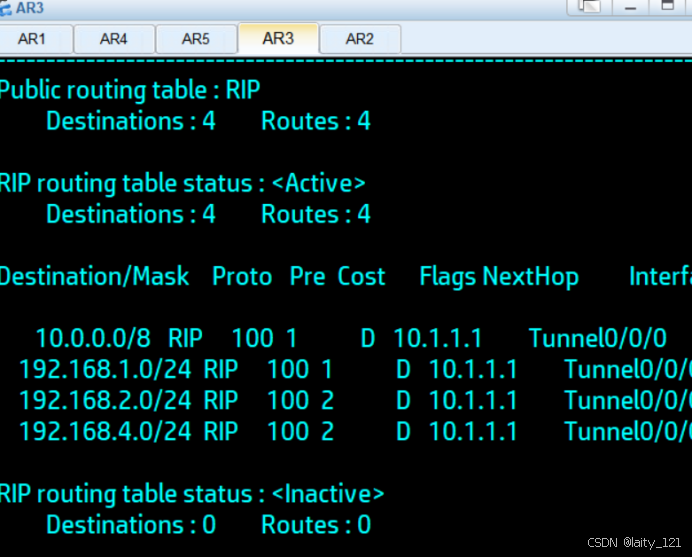

检测rip配置

R1

R2

R3

R4

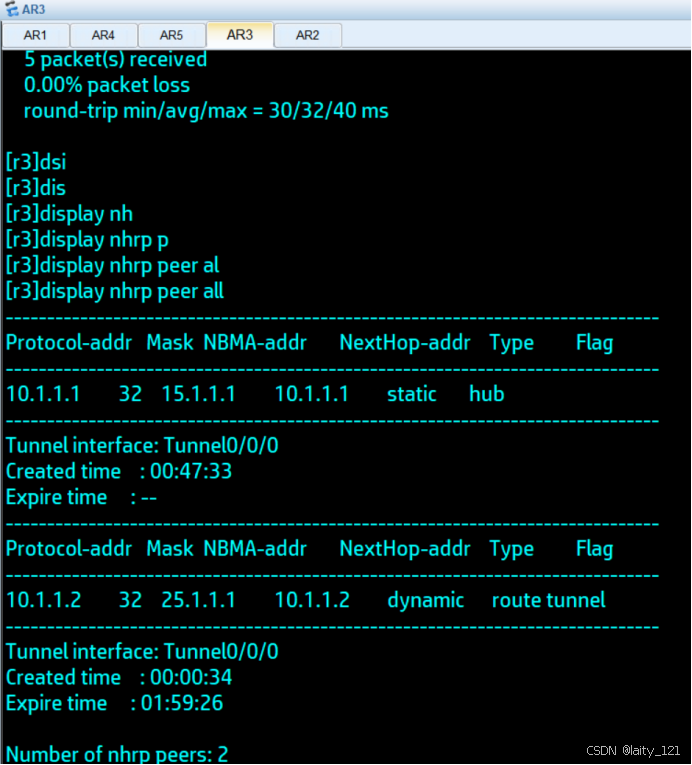

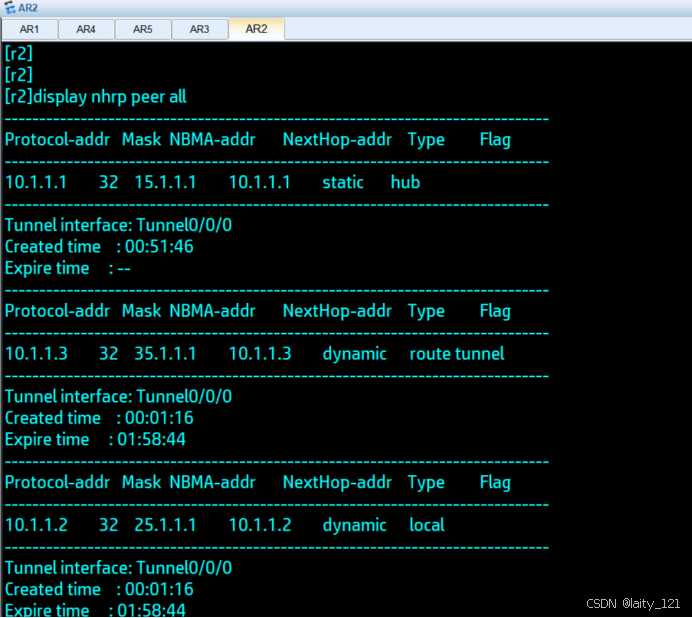

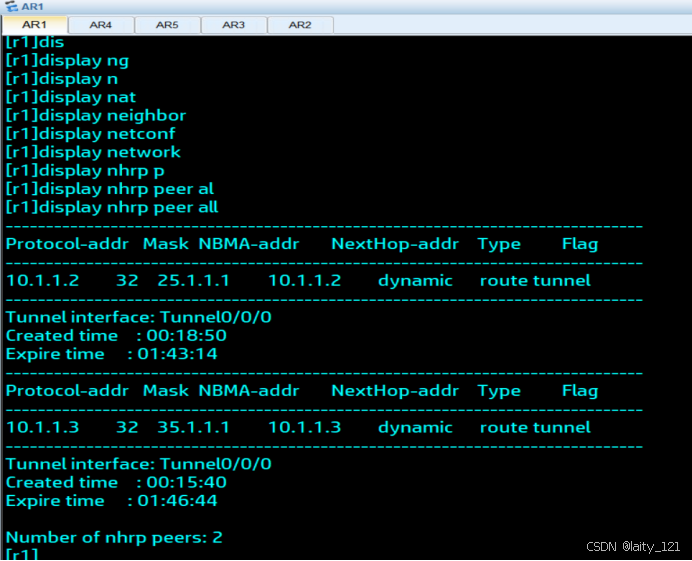

（3）查看nhrp表

R1

R2

R3

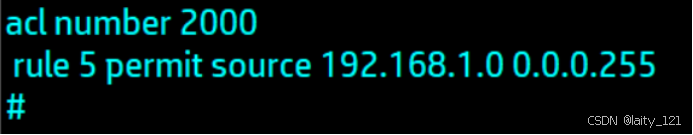

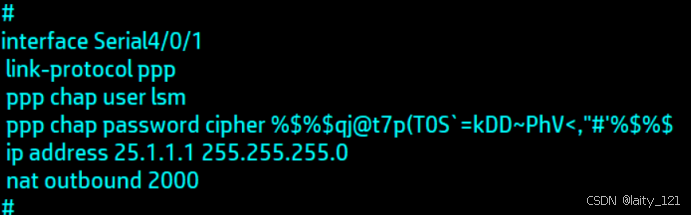

5、NAT转换

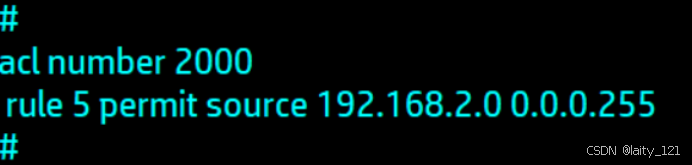

R1

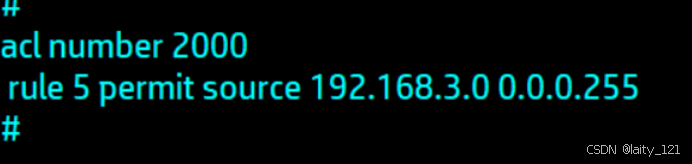

R2

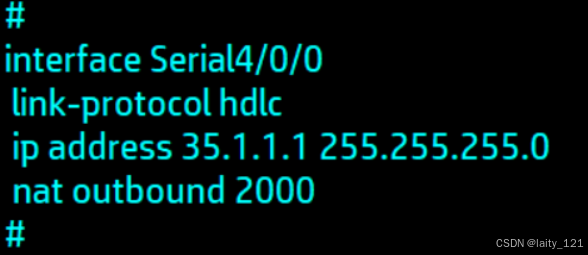

R3

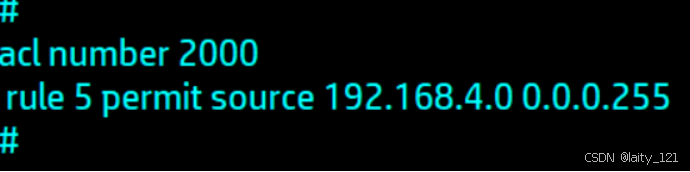

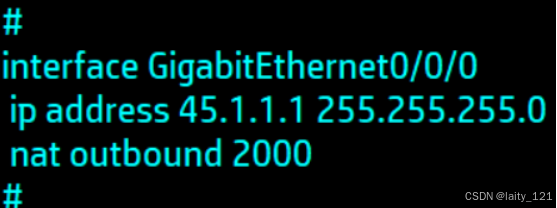

R4

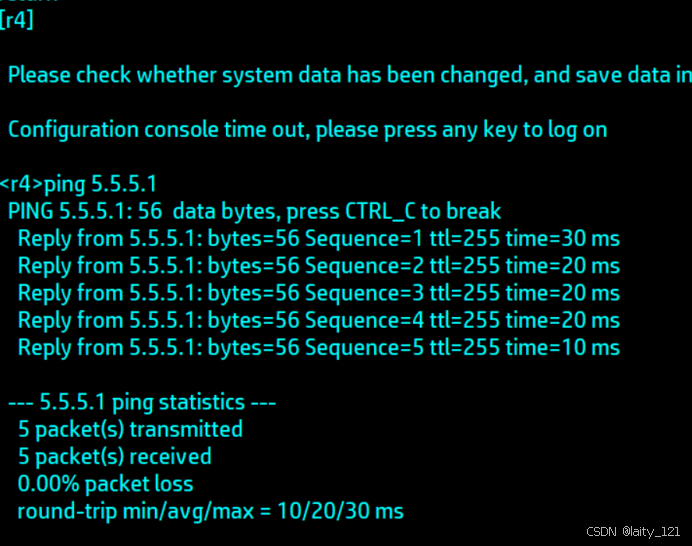

（二）测试

R1

R2

R3

R4

四、实验总结

                本实验通过配置和测试GRE及MGRE环境，深入理解了这两种隧道技术的原理、配置方法及在实际网络中的应用。GRE作为一种标准的三层隧道技术，能够实现任意网络协议在另一种网络协议上的封装传输；而MGRE作为GRE的升级版，解决了GRE只能实现点对点通信的局限性，实现了多点间的动态通信。同时，NHRP协议和RIP动态路由协议的配合使用，进一步提高了网络的连通性和稳定性。
