UML—用例图



概述：

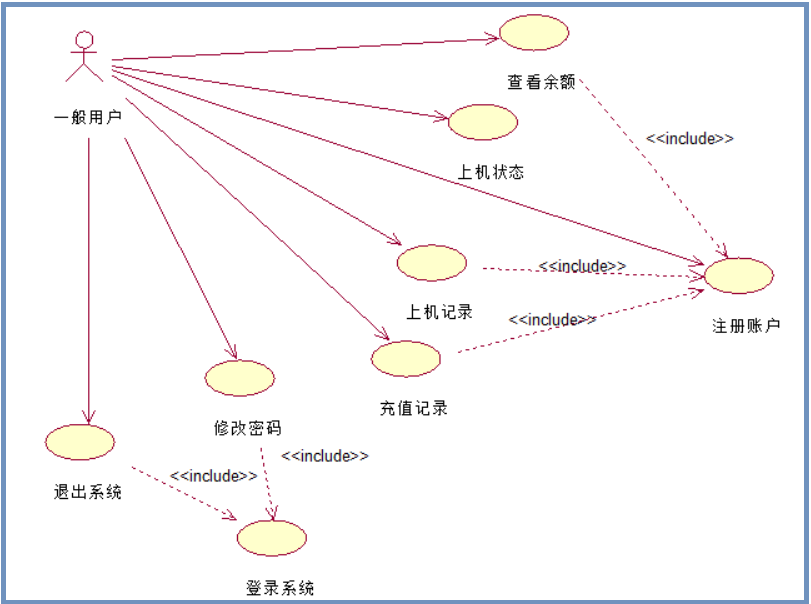

用例图：用来描述系统及子系统，它描述的是人们希望如何使用一个系统，将谁是相关用户，希望提供什么功能，用户为系统提供的服务都是用例图要显示的内容。



组成：

一个用例图由三部分组成：用例、参与者、以及二者之间的关系

参与者：

是系统的外部实体，可以是人或物。通常将它分为三类：第1类是真实的人，即用户。第2类是其他的系统，会与本系统发生关联的一个外部系统。第3类是一些可以运行的进程，如时间。

以机房收费系统为例，一般用户，操作员和管理员就是参与者

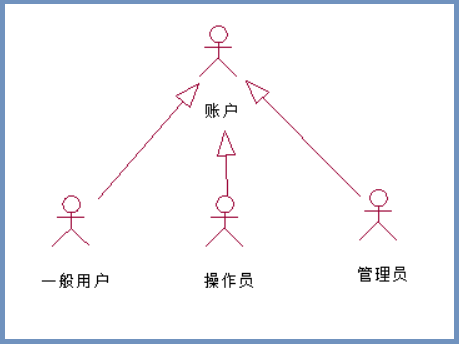

参与者之间的关系：泛化关系

用例：

是系统的用户需求的描述，表达了系统的功能和所提供的服务。机房系统中的上机查看，上机记录，学生查看余额等都是。

参与者和用例之间的关系：

1.关联关系：参与者和用例常用的关系，用带箭头的实线表示

2.泛化关系：一个用例可以被特别列举为一个或多个用例，用空心箭头的实线表示

3.包含关系：其中一个用例行为包含另一个用例的行为，一个用例的功能可以在另一个用例中使用。 但二者不能访问对方的属性，用虚线箭头加《include》表示，箭头指向被包含用例

4.扩展关系：在用例的基础上增量扩展，用虚线箭头加《extend》表示，箭头指向被扩展的用例
