以太网线缆规格--什么是超五类线

前言

在以太网物理层标准介绍文章中，提到以太网物理层标准需要使用特定规格的线缆才能达到预定网络速率，例如1000BASE-T标准需要时延Cat5E规格的双绞线，Cat5E是什么？跟我们常说的五类线、超五类线有什么区别？今天我们来了解一下以太网线缆规格基本知识，解答这两个问题。

什么是以太网线缆规格

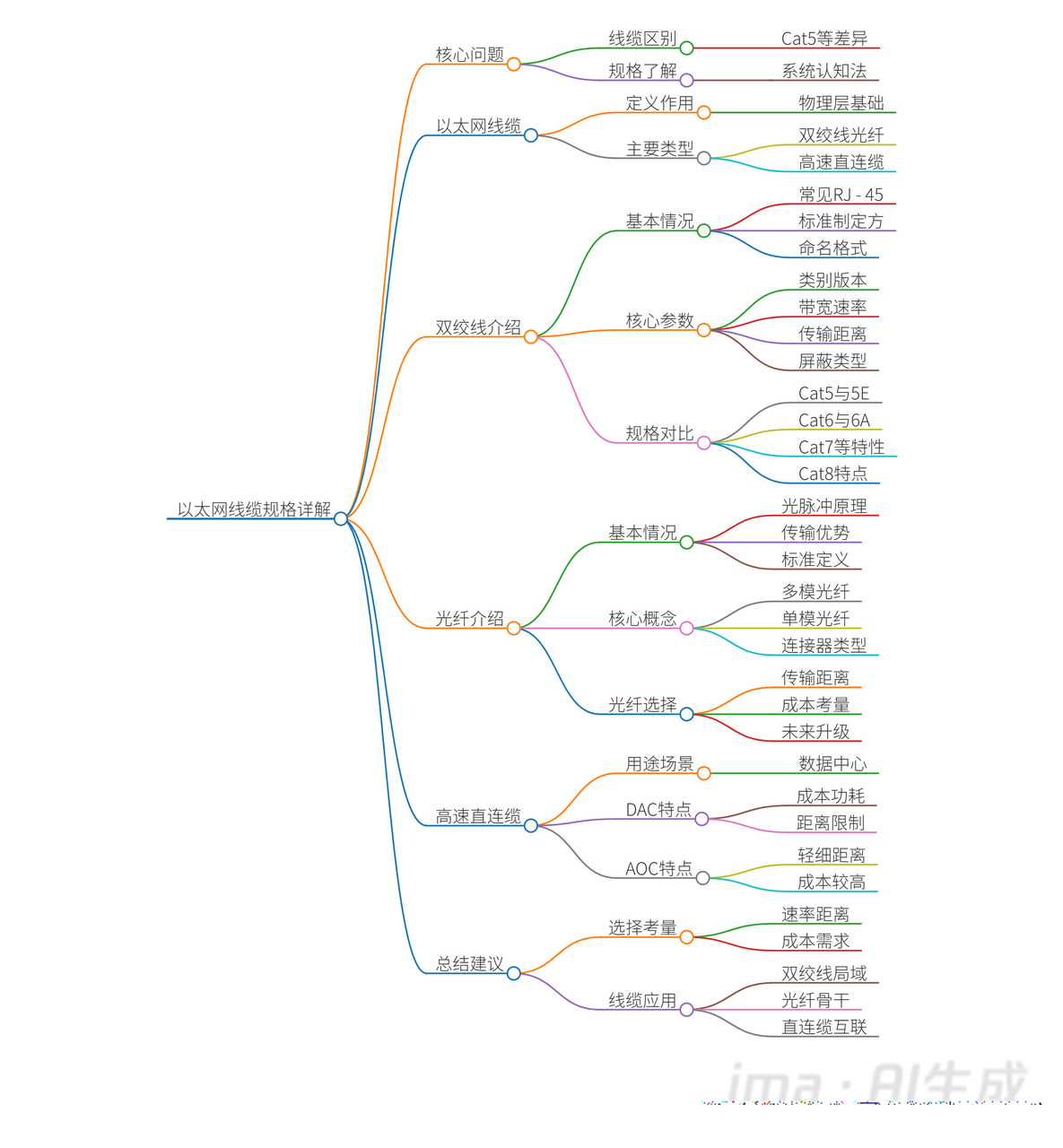

以太网线缆规格是网络物理层的基础，直接决定了网络的性能、速度和稳定性。根据传输介质，主要有三类：双绞线、光纤和高速直连电缆。下面我们一起系统性地梳理从Cat5到Cat8，以及光纤的详细规格。

双绞线（Twisted Pair）

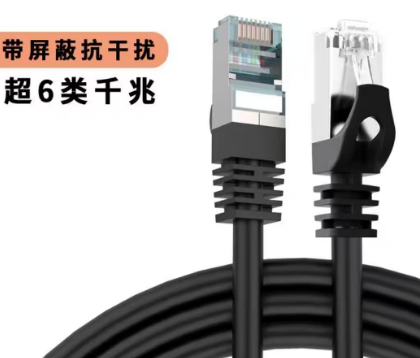

双绞线是最常见的以太网线缆，使用RJ-45水晶头，线缆标准由TIA（美国电信工业协会）和ISO（国际标准化组织）定义。

线缆规格命名格式是Cat+N+E/A，其中Cat是Category的缩写表示类别，N表示线缆版本，E/A表示增强型版本。例如Cat5E表示增强型五类线，简称超五类线。

双绞线核心参数

• 类别（Category/Cat）：数字越大，版本越新，性能越好；

• 带宽（Bandwidth）：单位是MHz。可以理解为线缆的“车道宽度”，带宽越高，潜在的数据吞吐量越大。

• 最大传输速率：单位是Mbps或Gbps，是在该类线缆上能支持的最高以太网标准速率。

• 最大传输距离：标准单段线缆的最大推荐长度，一般为100米（包含90米永久链路+10米跳线）。

• 屏蔽类型：

  • UTP：非屏蔽双绞线，最常见，成本低，适用于大多数办公和家庭环境。

  • F/UTP：整体有铝箔屏蔽层，内部双绞线无屏蔽。

  • S/FTP：每对线有铝箔屏蔽，整体还有编织网屏蔽。抗干扰能力最强，用于高噪声环境。

详细规格对比表

线缆类别
