【STM32单片机_(HAL库)】5-2-2【窗口看门狗IWDG】窗口看门狗IWDG喂狗实验

1.硬件

• STM32单片机最小系统

2.软件

• 窗口看门狗IWDG驱动层文件添加(以定时器为例)

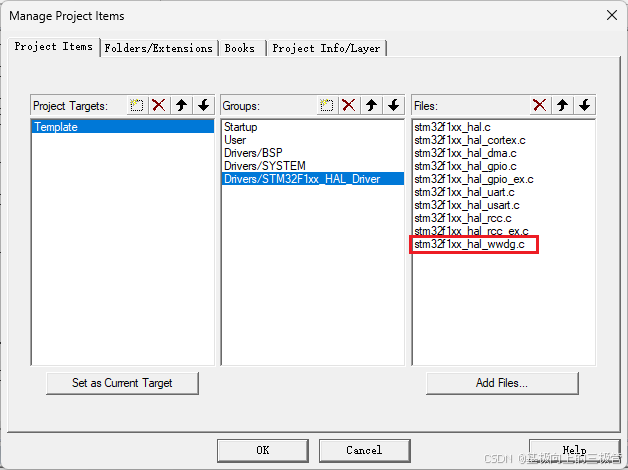

• wwdg驱动文件添加
• main.c程序

#include "sys.h"
#include "delay.h"
#include "led.h"
#include "uart1.h"
#include "wwdg.h"

int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
    stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */
    led_init();                         /* 初始化LED灯 */
    uart1_init(115200);
    wwdg_init(0x7f, 0x5f, WWDG_PRESCALER_8);//计数器值，窗口值，分频系数
    printf("hello world!\r\n");

    if(__HAL_RCC_GET_FLAG(RCC_FLAG_WWDGRST) != RESET)
    {
        printf("窗口看门狗复位!\r\n");
        __HAL_RCC_CLEAR_RESET_FLAGS();
    }
    else
        printf("外部复位!\r\n");

    while(1)
    {
        delay_ms(50);
        wwdg_feed();
        led1_toggle();
//        led1_on();
//        led2_off();
//        delay_ms(500);
//        led1_off();
//        led2_on();
//        delay_ms(500);
    }
}

• wwdg.c程序

#include "wwdg.h"
#include "led.h"

WWDG_HandleTypeDef wwdg_handle = {0};
void wwdg_init(uint8_t tr, uint8_t wr, uint32_t psc)
{
    wwdg_handle.Instance = WWDG;
    wwdg_handle.Init.Counter = tr;
    wwdg_handle.Init.Window = wr;
    wwdg_handle.Init.Prescaler = psc;
    wwdg_handle.Init.EWIMode = WWDG_EWI_ENABLE;
    HAL_WWDG_Init(&wwdg_handle);
}

void HAL_WWDG_MspInit(WWDG_HandleTypeDef *hwwdg)
{
    __HAL_RCC_WWDG_CLK_ENABLE();

    HAL_NVIC_SetPriority(WWDG_IRQn, 2, 2);
    HAL_NVIC_EnableIRQ(WWDG_IRQn);
}

void WWDG_IRQHandler(void)
{
    HAL_WWDG_IRQHandler(&wwdg_handle);
}

void HAL_WWDG_EarlyWakeupCallback(WWDG_HandleTypeDef *hwwdg)
{
    wwdg_feed();
    led2_toggle();
}

void wwdg_feed(void)//喂狗函数
{
    HAL_WWDG_Refresh(&wwdg_handle);
}

• wwdg.h程序

#ifndef __WWDG_H__
#define __WWDG_H__

#include "sys.h"

void wwdg_init(uint8_t tr, uint8_t wr, uint32_t psc);
void wwdg_feed(void);

#endif

3.实物效果

• 硬件模块接线
  LED1正—>VCC（3.3V）
  LED1负—>PB8
  LED2正—>VCC（3.3V）
  LED2负—>PB9
  通过USB转TTL模块将STM32单片机与电脑连接，打开串口软件，打开对应串口。

ST-Link下载方式

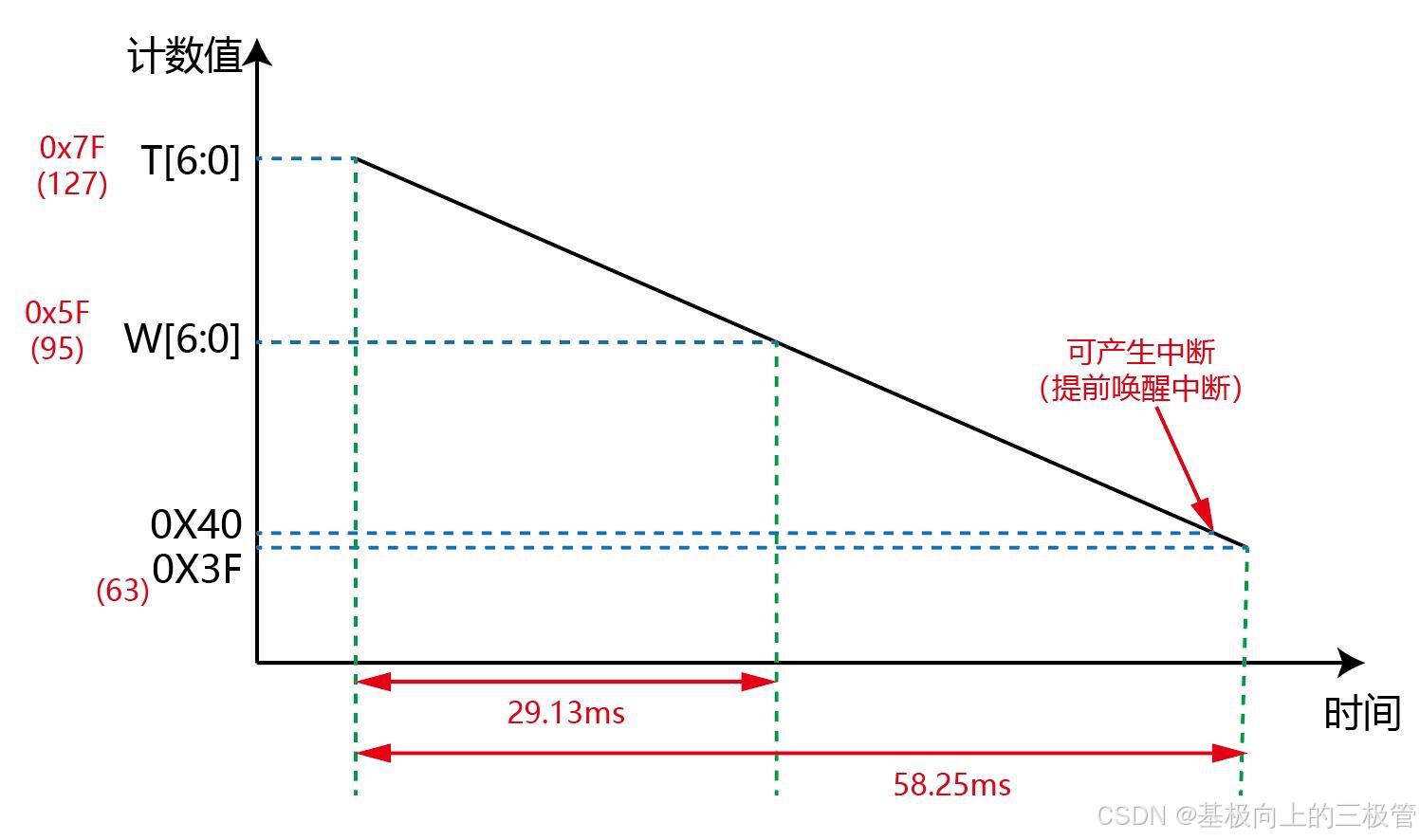

开启窗口看门狗，计数器值设置为 0X7F ，窗口值设置为 0X5F ，预分频系数为 8 。在 while 循环里喂狗，同时翻转 LED1 状态；在提前唤醒中断服务函数进行喂狗，同时翻转 LED2 状态。

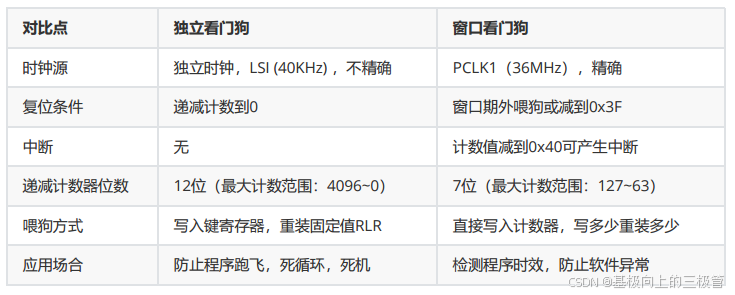

• 独立看门狗与窗口看门狗区别


窗口看门狗WWDG喂狗实验keil源文件
