C51单片机基础之4G模块

最新推荐文章于 2025-09-24 10:15:03 发布
原创 最新推荐文章于 2025-09-24 10:15:03 发布 · 3.7k 阅读 · 22 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #嵌入式硬件 #51单片机

一、4G模块初识

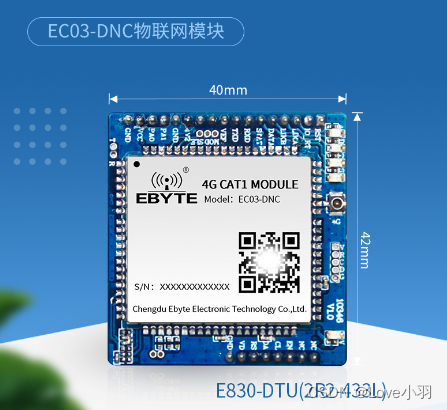

EC03-DNC是亿佰特公司推出的 LTE CAT1 数传模块产品， 该产品软件功能完善， 覆盖绝大多数常规应用场景， EC03-DNC 是为实现串口设备与网络服务，通过网络相互传输数据而开发的产品 ， 该产品是一款带分集接收功能 的LTE-FDD/LTE-TDD 无线通信数传模块， 支持 LTE-FDD ， LTE-TDD 网络数据连接， 用户只需通过简单的设置， 即可实现串口到网络服务器的双向数据透明传输。

  • 基于串口AT指令的开发方式

  • 有两种工作模式，默认是透传模式，通过其他方式进入AT指令模式

  • 模块正常工作状态，红灯常亮，黄灯闪烁（SIM卡）

  • 默认出厂波特率115200

  • 进入AT指令模式：发送+++（不换行）后3秒内发送任意AT指令（换行）

  1. 4G模块与usb转ttl串口工具连接方式

与
