三种电容取电的优缺点分析

电容取电的意义：便于安装、防止PT的铁磁谐振、防止PT因二次短路烧毁

电容取电的分类：1.CC-L形式 2.C-L形式 3.CVT形式 如下图





CC-L的优缺点

优点：变压器原边的电压低，易于保护；

缺点：1）功率小(1~3W)，仅适用于低功耗控制器；

2）发生雷击的时候，回路中无限流器件CH和CL电容容易过流损坏。

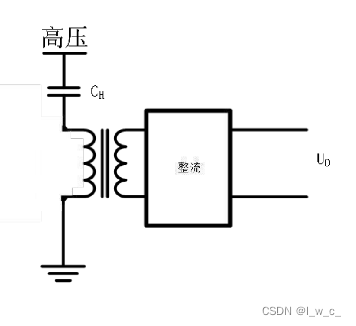

C-L的优缺点

优点： 1）工作整个回路中电流全部过变压器原边，所以可以取出更多的能量(3~20W)；

2）变压器部分体积小，好安装；

缺点：1）耐压时不易保护，且和传统变压器不同的是变压器原边电流由CH电容的容量大小来决定，所以会一直输出功率，空载时必须有器件来消耗功率，否则变压器原边电压会一直上升；

2）一般变压器原边都得安装保护，不然发生雷电冲击时变压器用以击穿，但是保护参数很难配置。

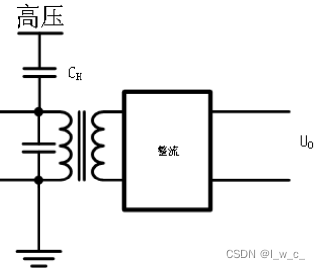

CVT的优缺点

优点： 1）输出电压稳定，一次电压波动对二次输出电压影响小；

2）在输电网中有大量应用，可靠性高；

缺点： 1）体积大，补偿电感电感量大，中压电容耐压高；

2）局部放电很难控制，和现在的实验标准不太符合，且安装在机构箱内部时会把多倍的高压（≥1.4kV）引入机构箱内部，危险性增高。只适合独立安装；
