Mysql—Innodb Buffer Pool

一、Innodb Buffer Pool简介

我们知道Mysql是基于磁盘的永久性存储的一个数据库，但是磁盘的读写速度远远赶不上内存的速度，当数据库访问量级比较大时，频繁的磁盘IO不仅速度慢，还有可能造成数据库的崩溃。为了缓解这一问题，通过使用内存来弥补磁盘缓慢读写的性能，尽量减少磁盘的IO，因而产生了Innodb缓冲池，提高数据库的速度以及稳定性。

缓冲池缓存全部数据？缓冲池只是缓存了部分数据以及索引等信息，遵循着部分原则，使得缓冲池中缓存着相对较“热”的数据，如果缓存了全部数据，不仅非常耗费内存，并且维护缓存以及磁盘数据的一致性也是很艰难的。

缓冲池缓存数据单位？数据在缓冲池中以什么样的形式存储呢？上文（Mysql—Innodb引擎逻辑结构）中提到数据在Innodb中是以页的形式存储的，页默认是16k大小，扇区是512b，每次获取数据都是以页的形式来返回，在数据库中有一个概念叫做“局部性原理”，符合条件的某条记录，其周围的记录被读取的概率更大，因此一般会将目标记录的周围数据一起返回，也就是所谓的预读。缓冲池中也是以页的形式来缓冲数据以及索引，与数据存储最小单位一致，便于管理，效率最也比较高。

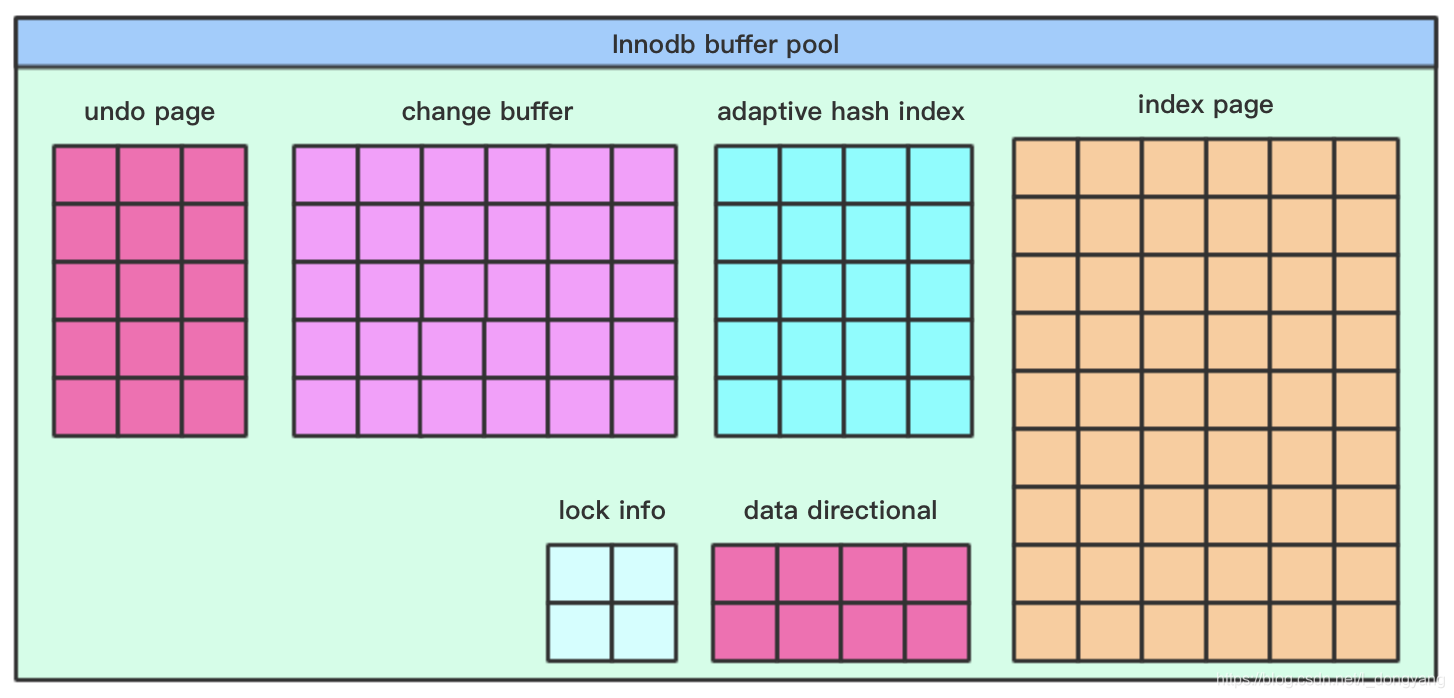

Innodb buffer pool中主要缓存了数据页，也就是实体数据，提高查询的效率，而不是每次都去磁盘io，另外缓冲池中还包含了插入缓冲、自适应哈希、锁信息等其它缓冲的数据，包含信息如下图：

在Mysql启动期间，分配一段连续的内存，平均划分为相同的物理块，物理块分为控制体和缓存页，每个缓存页会跟随一个控制体，控制体中包含了表空间编号、页号以及页的地址、锁信息等位置记录信息，如下图所示：

二、缓冲池管理

缓冲池内部是以控制体-缓存页的结构来组织的。管理这些缓存页的关系，则依托于Innodb中的三个链表，FREE链表、LRU链表以及FLU链表。

2.1 FREE链表

当我们进行缓存初始化的时候，磁盘中的信息是没有缓存到缓冲池中的，之后随着程序的运行，会不断有磁盘中的页数据缓存至缓冲池中。

即将要缓存的数据是放在那一个位置上呢？哪些缓存页是空的？哪些缓存页是在用的呢？FREE链表便是要解决这几个问题，FREE链表记录了缓冲池中没有使用到的缓存页，以链表的形式来记录页的使用情况，每个节点有指针指向控制块，控制块指向缓存页，以此来指示哪些缓存页是空闲的，也就是可以被存储使用的。

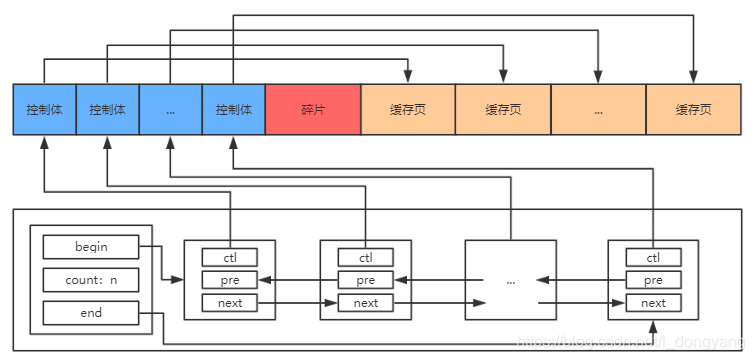

当innodb buffer pool初始化分配物理块之后，会将所有节点放到FREE链表中，也就是所有缓存页都是空闲可用的。我们可以看到在FREE链表存储控制信息，每个节点通过pre和next指针分别指向前后节点，通过ctl指针指向控制体，在FREE链表内还会有一个控制头信息，里边指针指向了链表的头和尾，且记录了总的节点数量（空闲可用缓存页数量），如下图所示：

2.2 LRU链表

提高缓冲池命中几率？缓冲池的大小是有限的，当我们不断的从磁盘读取数据时，有限的缓冲池终究会耗尽，因此要有一个机制保障缓冲池中缓存的是使用频率比较高的数据，这样使得70%的数据访问量走内存查询，那么不仅速度提升，数据库的压力也会降低，使得有限的缓存发挥了它最大的作用。

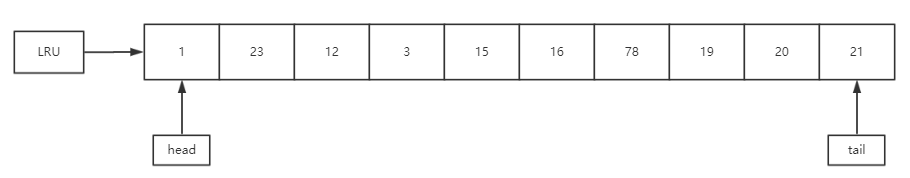

当想到如何保障有限的缓存总是缓存最热的数据时候，我们会想到LRU，LRU全称为Latest Recently Used最近最少使用，也是一种算法，当然可以使用这种算法，以此保障使用频率较高的数据存储于缓存中。每当FREE链表中分配一个节点缓存数据页时，还需要在该链表维护一下已经使用的缓存页节点。假设有如下LRU链表，长度为10，首尾节点如图：

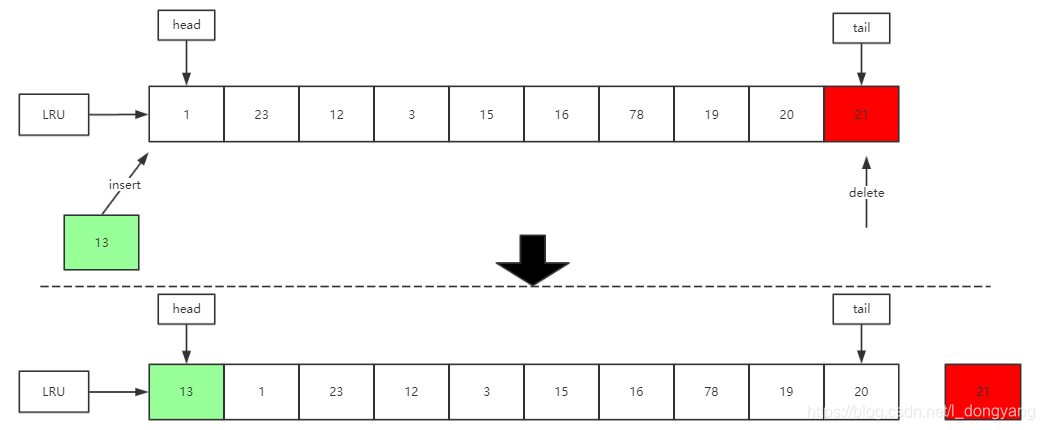

当有数据页需要缓存到缓冲池中时，先去FREE链表找到一个空的控制体，然后在LRU链表记录一下使用的控制体节点，假设当前要插入控制体节点13，则头部插入，尾部需要淘汰，则操作过程如下：

预读失效？上文提到了预读功能，那么相反预读也会有失效的情况，也就是预读进来的页后来并没有被实际查询，这样就造成了在缓冲池中的数据非热点数据，就会影响性能，为了避免这种情况，对LRU链表进行了优化，宗旨就是减少预读失效的页在LRU列表停留时间，让真正读取的页加入头部。

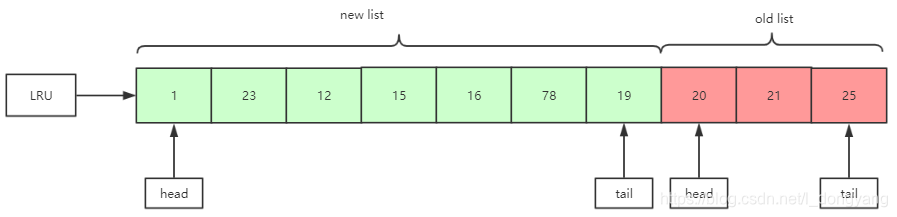

对于预读失效解决方式如下，一方面当节点树量大于512时候，将链表分成了新生代（new）和老年代（old），分别占列表的70%、30%（占比可可配置），总是从年老代列表尾部进行淘汰，另一方面链表首尾相连，中间连接的地方叫做Mid point，结构如下：

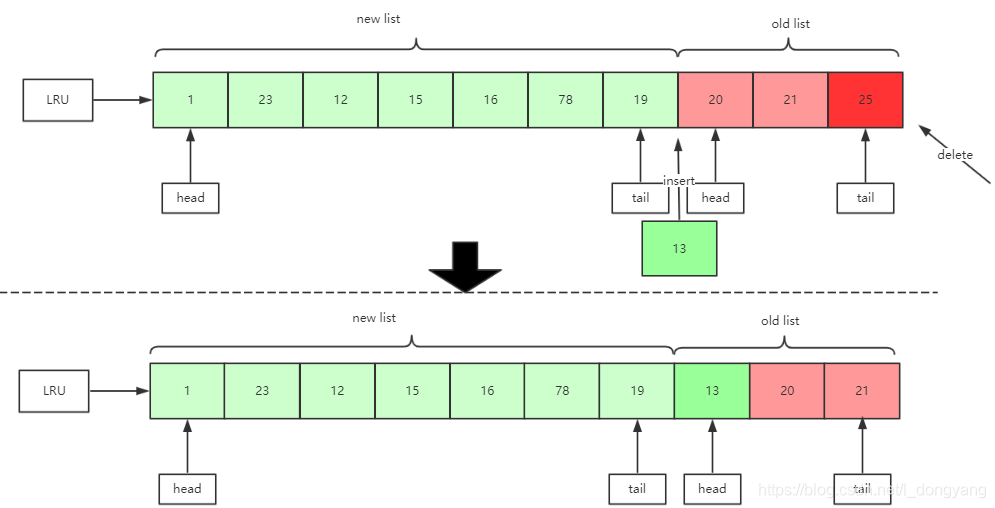

 加入当前要插入节点13，则会把13放到old list的头部，并且把old list尾部节点淘汰，只有当被查询命中时且满足一定规则，才会被放到new list的头结点，操作过程如下：

缓冲池污染？通过分割链表解决了预读失效的问题，但是若此时有全表扫面该如何处理，按照当前的处理方式，假如有如下的sql：select * form table where name like ‘%ldy%’，我们知道这种方式是会扫描全表的，因此对于LRU链表会经历如下的过程：

1.全表记录分批返回，加入到old list头部；

2.遍历查找页中记录匹配条件，此时会把页放于new list头部；

3.如此循环往复，直至扫面完毕；

此时全表扫描已经导致缓存数据不是热点的数据了，因此缓存变成了一个脏缓存，也就是所谓的“缓冲池污染”。为了解决该问题，加了一个间隔时间innodb_old_blocks_time，第一次访问不会把这个页放在new list头部，当第二次访问该缓存页时（该缓存页没有被淘汰掉），如果距离上一次访问的时间小于这个时间，就不会把这个缓存页放到new list区域，这样就可以降低在短时间内有大量全表扫描对的缓存命中率的影响，操作过程如下：

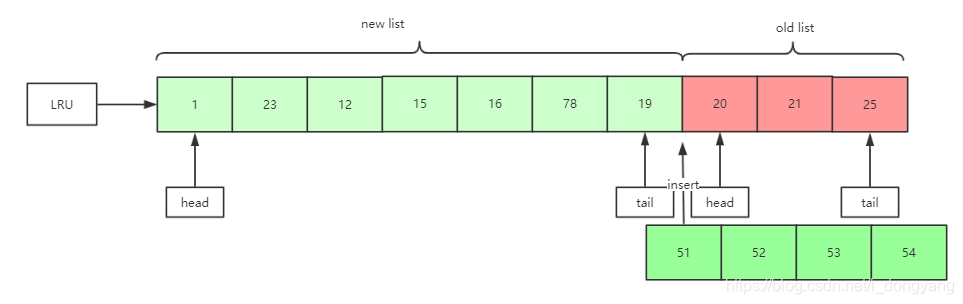

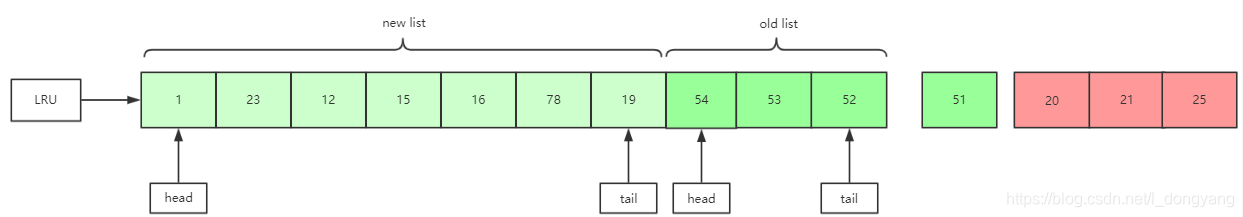

现在由于扫面，要插入51,52,53,54的页到缓存中，

 刚刚进入到old list的页第一次访问不会立即放入到new list头部，并且由于间隔时间innodb_old_blocks_time限制，只有大于该时间才会放到new list头部，过程如下：

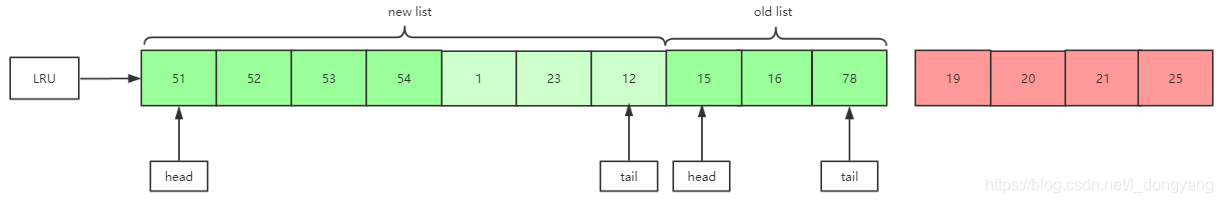

若没有上述两个限制条件，新插入的条件需要查询遍历记录，则可能导致的列表如下：

为了判断需要查询的数据是否在缓存中，在LRU链表之上建立一个hash的映射，用以判断页是否存在于缓冲池之中。

2.3 FLU链表

Innodb引擎的机制是修改数据的时候会先修改缓存中的数据（若数据存在于缓冲池），当我们修改了某个缓存页的数据，那它就和磁盘上的页不一致了，这样的缓存页也被称为脏页。

解决“脏页”问题，最简单的做法就是每发生一次修改就立即同步到磁盘上对应的页上，但是频繁的往磁盘中写数据会严重的影响程序的性能。所以每次修改缓存页后，我们并不着急立即把修改同步到磁盘上，而是在未来的某个时间点进行同步，但是如果不立即同步到磁盘的话，那之后再同步的时候我们怎么知道中哪些页是脏页，哪些页从来没被修改过呢？总不能把所有的缓存页都同步到磁盘上。因此，我们创建一个存储脏页的链表，凡是修改过的缓存页都会被包装成一个节点加入到这个链表中，因为这个链表中的页都是需要被刷新到磁盘上的，维护该链表可以分辨哪些缓存页是需要回写到磁盘中的。

三、多实例缓冲池

上文可知，Innodb的buffer pool以链表的方式来组织分配管理，每个页是唯一存在的，因此操作缓存页的时候需要锁来保证一致性，也就是说free、lru、flu链表的使用操作是需要锁开销来保证安全的，因此在高并发或者访问的量比较大时，是比较影响性能的，因此设计出了多buffer pool实例的方式，并发情况下多实例减少锁开销，实例和实例之间是隔离的关系，独立的链表，独立的控制体等。

有利必有弊，多实例虽然增加了缓冲池在高并发、高访问量下的性能，也同样增加了引擎管理的开销，需要引擎去监控、操作各个缓冲池的实例，以保证缓冲池每个都是可用且安全的。

在实际经验下，普遍认为，当缓冲内存小于1G的时候，无需使用多实例，当可用缓冲内存大于1G的时候，根据实际并发以及访问量来评估设定该参数，建议每个buffer pool不小于1G。

四、参数设定

Innodb buffer param

name	explain	remark
innodb_buffer_pool_size	缓冲池大小（字节单位，默认128M）	例如：134217728字节
innodb_buffer_pool_instances	缓冲池实例数量（1-64）	设置缓冲池的数量，建议buffer pool大于1G时，在设置此参数
innodb_buffer_pool_chunk_size	buffer pool动态调整大小	修改buffer pool时，会以chunk大小来动态申请（参数在服务启动后不可修改）
innodb_old_blocks_pct	LRU old占比（默认37）	LRU链表old与new长度约为3:7
innodb_old_blocks_time	LRU链表old节点访问更新间隔时间（默认1000ms）	新节点插入old head，第二次和第一次访问时间间隔大于该参数，才将其移动至new head
innodb_read_ahead_threshold	线性预读异步请求顺序页访问数（0-64，1extend=64page）	线性预读：顺序访问页超过该数值，将下一区（extend）加入缓存； 随机预读：顺序访问页超过该数值，将该区剩余的页加入缓存；（默认关闭）
innodb_random_read_ahead	随机预读开关（默认OFF）	控制随机预读功能的开关

如何配置缓冲池？缓冲池的大小调整支持脱机和联机两种情况。在不关闭数据库服务的情况下，我们可以通过调整innodb_buffer_pool的大小调节缓冲池大小，调整是有规则的，调整的大小必须是innodb_buffer_pool_chunk_size*innodb_buffer_pool_instances的倍数大小，如果调整的值不满足此规则，则innodb会调整为等于或不小于innodb_buffer_pool_chunk_size*innodb_buffer_pool_instances的倍数。innodb_buffer_pool_chunk_size参数以1M的单位进行设置调整，并且只能在启动之前设置，无法在运行中进行调整。

如何配置多缓冲池？理论上缓冲池越大越好，因为缓存的数据越多，则磁盘读取越少，提高性能和效率，在不影响服务器其他服务的前提下，设置大小为总内存的70%~80%。时下内存资源越来越丰富，当内存足够大时，可以划分多个buffer pool实例，在减少锁开销的前提下提高性能。mysql5.7下若分配的缓冲内存（innodb_buffer_pool_size）大于1G时，会默认分成8个实例。最好的情况是多实例下，每个实例的大小都大于1G。

如何设置预读策略？上文提到过预读的概念，是局部性原理而引出来的一个数据额外读取方式，异步的把目前页的下页或者下区放在在缓冲池中。预读分为线性预读和随机预读。

1.线性预读（liner read ahead）：通过顺序访问缓冲池中的页面，来预测很快将会访问到的页，从而提前放入缓存，提高速度。当顺序访问的页的数量超过某一个值时，会将下一个区（extend）中的所有页都加入到缓存中，一个区由64个页组成（见文章：Mysql—Innodb引擎逻辑结构），innodb中的innodb_read_ahead_threshold参数控制了顺序访问的页数，默认是56，也就是说，在一个区中顺序访问56个页时，就会异步的将下一个区（extend）中的所有页放进缓存中。

2.随机预读（random read ahead）：当一个extend中的部分页被随机访问后，会把该extend中剩余的页异步加入到缓冲池中。因为这种方式需要innodb维护以及操作方面存在复杂性，是会消耗性能，性价比不高，因此在5.5已经默认是关闭的状态，如果打开，可以通过参数innodb_random_read_ahead设置为ON，打开此功能。

五、实时缓冲池运行状态

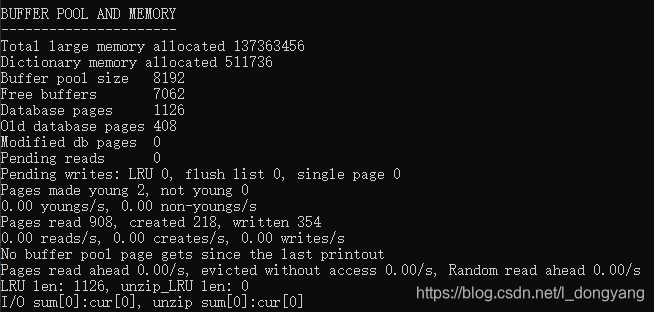

若我们调整buffer pool的各种参数时，需要知道当前buffer pool的运行情况，以此来判定是否需要调整部分参数，使得缓冲池更好更高效的运行，避免缓冲池过大导致的内存浪费，或者过小导致频繁更新而增加引擎负担，可以通过下面sql查看当前buffer pool的使用情况：show engine innodb status \G，

 部分参数的意义如下表格所示：

buffer pool run

name	explain	remark
Total large memory	缓冲池总的大小
Dictionary memory	数据字典的大小
Buffer pool size	缓冲池页的总数量
Free buffers	可使用的页数量	FREE链表节点数量
Database pages	数据页的数量	LRU链表节点数量
Old database pages	优先淘汰列表的数量	LRU链表old list的节点数量
Modified db pages	缓冲池中已经修改的页的数量	脏页的数量；FLU链表数量

六、加入缓存的历程

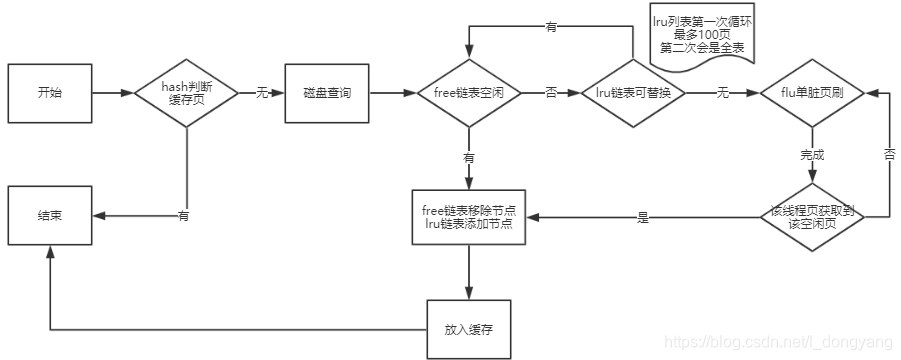

当我们一次查询，查询到一个页时，该页可能会经历磁盘到缓冲池的过程，过程如下图：

 1.查询到一个页时，首先需要判断该页是否在缓存中，依据LRU链表的hash映射判断，该哈希表是通过space id（表空间）和page no（页编号）一起映射的一个page hash，页可以根据其space id和page no定位到对应的buffer pool instance以及控制体、缓存页，若在，则直接返回，若不在，则需要去磁盘查询。

2.磁盘查询到数据之后，需要将其放于缓冲池中，首先需要到free list获取一个空闲的缓存页，如果缓存还有空间的空间页，则移除该空闲页对应的控制体，并且在lru list的old list的head部加入该控制体，然后将缓存页缓存至该空闲缓存页中；

3.若缓存页已经全部用完，此时没有空闲的空闲页，则需要额外的操作进行回收空闲页，以供新的页进行缓存；

4.先查看lru list是否有可以淘汰的缓存页，如果有，则将该缓存页从lru list移除，并加入到free list中，然后在去free list中寻找空闲页；循环lru list第一次时，最多会找到100个页，第二次会遍历整个lru list。

5.如果lru list没有可以淘汰的缓存页，接下来会进行单页刷脏，因为刷脏是磁盘进行IO，比较耗费性能，所以采用单页，当单页刷脏释放一个缓存页时，就会到free list进行查找空闲页，但是我们知道数据库多线程情况下，可能刚刚释放的空闲页可能被其它线程使用，因此如果当前线程依然没有获取到空心页，会重复上面的流程继续查找。

最糟糕的情况就是用户线程进来，发现没有可用的空闲页，则会走上边的遍历列表、刷脏的过程，是不理想的，是需要尽量避免上述这种情况，应该尽量保持free list具有可用性，或者lru list的可替换性。

如何保持缓存页可用量？为了爆保持缓冲池中总是有可用的空间页，避免上述耗性能的情况发生，因此在innodb中会做一些操作来保证空闲页的可用量。刷脏操作便是很重要的一项工作，也可以叫做checkpoint，目前innodb中刷脏机制可以分为两种：

1.Sharp Checkpoint：当数据库服务关闭时，会将所有的脏页刷回磁盘，通过参数innodb_fast_shutdown=1来设置；

2.Fuzzy CheckPoint：在运行期间，经由各个参数以及状态会进行刷脏操作；

其中Fuzzy CheckPoint又分了四种情况：

• Master Thread Checkpoint
• FLUSH_LRU_LIST Checkpoint
• Async/Sync Flush Checkpoint
• Dirty Page too much Checkpoint​​

Master Thread Checkpoint

Mysql主线程会以十秒的时间间隔从flu list中对一定比例的脏页进行刷脏的操作，不会阻塞用户线程；

FLUSH_LRU_LIST Checkpoint

缓冲池中默认要保持free list有100左右的空闲缓存页可以使用，因此当free list中的空闲页少于100时，会触发这种机制。在innodb1.1.x版本之前，需要去检查空闲页的数量是否能满足用户查询线程的需求，如果不够，则会从lru list进行末尾淘汰释放空闲页，如果淘汰的页中有脏页的话，还需要执行checkpoint刷脏操作，这种操作是会阻塞用户线程的。在innodb1.2.x版本之后，这个一系列的检查操作放在了单独的线程里Page Cleaner Thread，因此不会阻塞用户线程，还添加了控制参数innodb_lru_scan_depth，可以设置free list空闲页的数量。

Async/Sync Flush Checkpoint

当重做日志文件（redo log）不可用时，需要刷新一定的脏页到磁盘，使得redo log可以循环使用。在innodb1.2.x之前，async flush checkpoint会阻塞当前用户线程，sync flush checkpoint会阻塞所有用户线程，在innodb1.2.x版本之后则使用单独的线程Page Cleaner Thread处理。

Dirty Page too much Checkpoint​​

Innodb1.2.x有专门的线程进行脏页的刷新工作，这样可以减轻对用户线程的影响，innodb_max_dirty_pages_pct_lwm参数表示脏页的占比（flu列表的长度）超过该比例时，会有后台线程进行刷脏的操作，当脏页的占比超过了innodb_max_dirty_pages_pct_lwm，并且还超过了innodb_max_dirty_pages_pct时，会采用勤快刷脏的机制，也就是加快刷脏的速度，

六、资源地址

官网：https://www.mysql.com

文档：《Mysql技术内幕-innodb存储引擎》《高性能Mysql》
