1 CAPL 概述

CAPL 的全称是 CAN Access Programming Language，即CAN访问编程语言。

它是一种由德国Vector公司为其强大的CANoe、CANalyzer等网络仿真、测试、诊断和分析工具开发的、基于C语言的、事件驱动的专用测试脚本语言。

简单来说，你可以把它理解为：

  • 运行环境：Vector公司的系列工具（如CANoe, CANalyzer, CANape）。
  • 语法风格：非常类似于C语言，因此有C语言基础的用户会非常容易上手。
  • 核心功能：专门用于对CAN（控制器局域网）以及其他车载网络（如LIN, FlexRay, Ethernet）进行仿真、测试、诊断和自动化。

1.1 CAPL 的主要用途

CAPL的用途极其广泛，几乎贯穿了汽车电子开发的整个V流程，从早期设计到最终验证。

  1. 网络节点仿真

    • 用途：在控制器（ECU）开发完成之前，用CAPL程序来模拟一个或多个ECU节点的行为。例如，模拟一个车门控制模块，当接收到“解锁”信号时，回复“状态已更新”报文。
    • 场景：搭建虚拟的整车网络环境，用于测试单个ECU或整个网络系统的功能。

  2. 自动化测试

    • 用途：这是CAPL最核心的用途之一。编写测试脚本，自动执行一系列操作（如发送特定报文、模拟用户输入、改变系统变量），并验证被测系统的响应是否符合预期（如检查是否收到正确的报文、信号值是否在合理范围内）。
    • 场景：集成在CANoe的Test Module中，实现无人值守的回归测试、功能测试、一致性测试等。

  3. 诊断服务

    • 用途：通过CAPL可以轻松地实现UDS（统一诊断服务）等诊断协议的自动化。脚本可以发送诊断请求（如读取故障码DTC、清除故障码、写入配置），并解析诊断响应。
    • 场景：ECU刷写（Flash Bootloader）、故障诊断、终端配置。

  4. 总线监控与分析

    • 用途：虽然CANoe/CANalyzer本身就能监控总线，但CAPL可以让你在特定事件发生时执行自定义的分析逻辑。例如，当检测到某个错误帧时，立即记录详细上下文信息，或计算特定报文的周期/丢帧率。
    • 场景：深度故障排查、性能统计和分析。

  5. 网关逻辑与协议转换

    • 用途：在包含不同网络的系统中（如CAN-CAN网关、CAN-LIN网关），可以用CAPL程序实现报文和信号在不同网络之间的路由和转换。
    • 场景：模拟一个中央网关ECU的行为。

1.2 CAPL 的核心特点

  1. 事件驱动
    这是CAPL与普通顺序执行程序最大的区别。程序由一系列“事件处理函数”组成，当特定事件发生时，对应的函数会被自动调用。

    • 常见事件类型：
      • on start：测量开始时执行一次。
      • on preStart：在on start之前执行，用于初始化。
      • on message：当接收到特定的CAN报文时触发。
      • on key：当按下键盘上某个按键时触发。
      • on timer：定时器超时时触发。
      • on signal：当某个信号值发生变化时触发。
      • on envVar：当环境变量（用于与面板、外部应用交互）发生变化时触发。

  2. 语法与C语言高度相似

    • 继承了C语言的数据类型（int, float, double, char等）、运算符、控制流语句（if...else, for, while, switch）和函数概念。
    • 这使得它学习曲线平缓，尤其对于有编程背景的工程师。

  3. 内置丰富的总线专用函数和对象
    CAPL提供了大量现成的函数，直接用于总线操作，这是通用编程语言所不具备的。

    • 报文操作：output() 发送报文，setSignal() 设置信号值。
    • 测试函数：TestWaitForMessage() 等待特定报文，TestGetSignal() 获取信号值并进行判断。
    • 诊断函数：DiagSendRequest() 发送诊断请求。
    • 文件操作：可以直接写入测试日志文件。

  4. 与Vector工具链深度集成
    CAPL脚本可以无缝地与CANoe的环境交互：

    • 直接访问数据库（DBC/LDF/ARXML）：脚本中可以直接使用在数据库中定义的报文、信号、环境变量，无需手动定义其ID和长度。
    • 与面板（Panel）交互：通过环境变量，CAPL可以响应面板上的按钮操作，也可以控制面板上指示器的显示。
    • 集成测试单元：CAPL是CANoe Test Feature Set中编写测试用例的标准语言。

  5. 强大的仿真、测试和诊断能力
    它将仿真建模、自动化测试和诊断功能集于一身，形成了一个完整的解决方案，而不是需要多种工具拼凑。

1.3 总结

维度描述
是什么一种基于C语法的、事件驱动的、专用于汽车总线开发和测试的脚本语言。
在哪里用Vector公司的CANoe, CANalyzer, CANape等平台。
核心用途节点仿真、自动化测试、诊断服务、总线分析、网关逻辑。
主要特点事件驱动、类C语法、内置丰富总线函数、与工具链深度集成。

总而言之，CAPL是汽车电子工程师，特别是网络、测试和诊断工程师，在使用Vector工具链时必须掌握的核心技能之一。 它极大地提高了汽车电子系统开发、测试和验证的效率和深度。

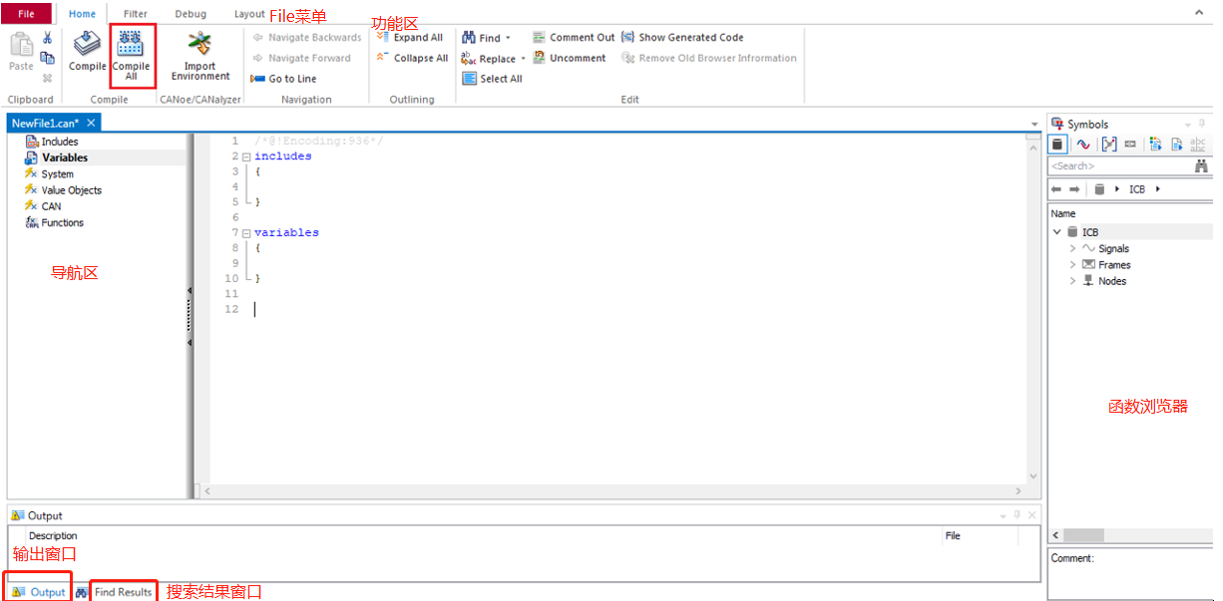

2 CAPL Browser 介绍

CAPL Browser 是Vector公司集成在CANoe/CANalyzer等工具中的专用代码编辑器。它不像通用文本编辑器，而是为CAPL语言高度定制的IDE（集成开发环境），其界面布局旨在提高与总线数据交互和脚本开发的效率。
在这里插入图片描述

2.1 File菜单

作用：主要用于对代码文件的操作
功能介绍：

  • Save（保存）：保存当前文件
  • Save As（另存为）：将当前文件保存到新的文件夹下或者另存为新的文件名
  • Save As Encrypted（另存为加密）：将已打开的文件另存为加密的格式
  • Save ALL（保存）：保存所有打开的文件
  • Open（打开）：打开一个已存在的文件
  • New（新建）：新建文件
  • Close（关闭）：关闭当前打开的文件
  • Close ALL（全部关闭）：关闭当前所有打开的文件
  • Print（打印）：设定打印机和打印当前的文件
  • Export（导出）：将CAPL文件导出为HTML或RTF格式文件
  • HLEP（帮助）：打开CAPL浏览器的帮助文件

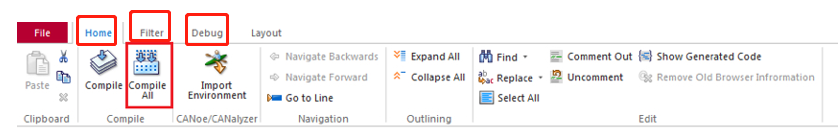

2.2 功能区

在这里插入图片描述

作用：提供对CAPL脚本文件进行所有操作的命令和控件集合，类似于Microsoft Office软件中的“Ribbon”。

功能介绍：
功能区将命令按逻辑分组到不同的标签页中，例如：

  • Home 标签页：

    • 文件操作：新建、打开、保存、打印CAPL文件。
    • 编辑操作：剪切、复制、粘贴、注释、取消注释。
    • 导航：快速跳转到函数定义等。
    • 编译：最重要的功能之一，点击“编译”按钮来检查代码语法错误并生成可执行代码。
    • 调试：设置/取消断点、单步执行等。

  • Filter 标签页：

    • 主要用于管理CAPL函数库，可以在函数浏览器中屏蔽掉不需要的函数。

  • Debug 标签页：

    • 提供一些CAPL编程的常用功能，包括代码编辑以及编译等操作。

  • Layout 标签页：

    • 主要用于设置各子窗口的显示模式。比如：水平分屏、垂直分屏、取消分屏等

总结：功能区是命令中心，你在这里执行所有对代码和编辑器本身的操作。

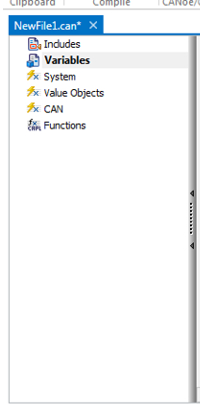

2.3 导航区

在这里插入图片描述

作用：以树形结构全局浏览和快速定位当前CAPL文件中的所有程序元素。

功能介绍：
导航树通常包含以下节点：

  • Includes：显示通过 #include 指令包含的头文件，导入其他capl文件，相当于导入模块，使用其中的变量和方法。

    • 举例
      includes
      {
      #include “DOIP.can”
      }

  • Variables：列出所有定义的全局变量和全局事件，比如word， int, byte，数组，还可以声明timer，message，diagrequest等。

    • 举例
      variables
      {
      const word num = 0x1234;
      timer t_sendmsg;
      message Radio_01 msg_radio_01;
      }

  • System、Value Objects、CAN：回调函数，系统事件、符号事件以及CAN报文事件的集合，分类列出所有的事件处理程序，如：

    • on message - 报文事件
    • on key - 键盘事件
    • on timer - 定时器事件
    • on signal - 信号事件
    • on envVar - 环境变量事件
    • …等等

  • Functions：列出所有用户自定义的函数。

  • Test Functions：执行用例测试操作的封装函数，用于代码复用，实现具体测试步骤。

  • Test Cases：代表一个完整测试用例的独立单元，组织测试步骤，生成测试报告。

  • Test Control：控制测试用例的执行与否和调度顺序。

总结：导航区是文档地图。当一个CAPL文件非常庞大时，你无需滚动整个编辑区，只需在导航区双击任意元素，即可立即跳转到代码的相应位置，极大提高了导航效率。

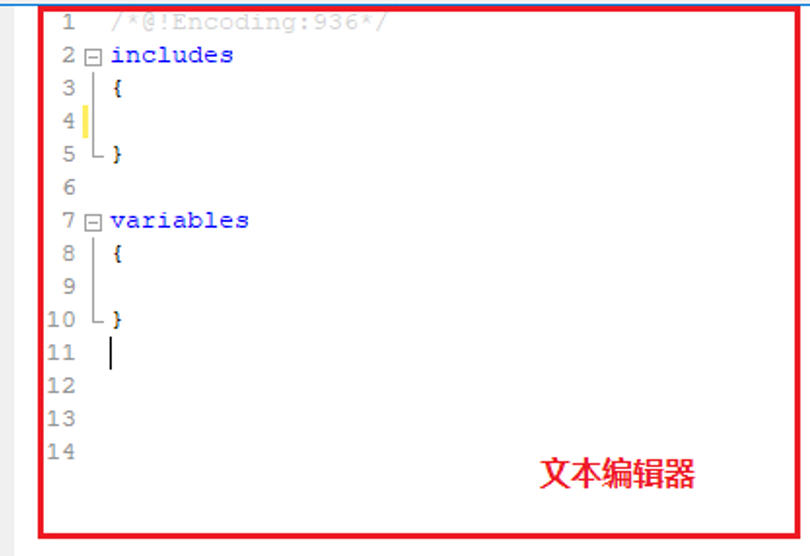

2.4 编辑区

在这里插入图片描述

作用：这是编写和修改CAPL代码的核心区域，是主要的工作空间。

功能介绍：

  • 代码编辑：提供语法高亮、自动缩进、代码折叠等基本功能，使代码更易读。
  • 智能感知：输入代码时，会弹出提示框，显示可用的函数、变量、报文、信号名（这些信息来源于加载的数据库DBC等），这能有效避免拼写错误并提高编码速度。
  • 断点调试：在代码行左侧点击可以设置断点。当程序运行到该行时，会暂停执行，方便开发者检查变量值、程序流程，是排查错误的重要手段。
  • 书签：可以在重要代码行设置书签，方便快速返回。

总结：编辑区是主画布，你在这里创造和修改你的脚本逻辑。

2.5 函数浏览区

作用：提供一个按类别组织的、可搜索的CAPL内置函数库，方便程序员快速查找和插入标准函数。

功能介绍：
这个区域将CAPL丰富的内置函数库进行了逻辑分类，例如：

  • CAN：与CAN报文、控制器状态相关的函数。
  • Diagnostics：诊断相关函数（如UDS服务）。
  • Files：文件读写操作函数。
  • Measurement：控制测量开始/停止的函数。
  • Test：用于测试模块的断言和检查函数。
  • Timing：定时器操作函数。
  • String：字符串处理函数。
  • …等等

使用方法：找到需要的函数后，可以双击它，或者将其拖拽到编辑区，函数的基本语法模板就会自动插入到光标位置，你只需要填写参数即可。

总结：函数浏览区是标准库手册的交互式版本，它降低了记忆大量函数名的负担，是学习和使用CAPL函数的最佳助手。

2.6 输出窗口

作用：显示来自编译器和脚本运行过程中的各种信息、警告和错误，是主要的信息反馈和诊断窗口。

功能介绍：
输出窗口通常有不同的标签页：

  • Compile 标签页：

    • 当你点击“编译”后，编译器会在这里输出信息。
    • “No errors, no warnings” 是你最希望看到的消息，表示编译成功。
    • 如果代码有语法错误（如缺少分号、括号不匹配、未定义变量等），会在这里显示详细的错误信息和所在行号，双击错误信息可以直接跳转到出错行。

  • Write 标签页：

    • 这是你的脚本使用 write() 函数输出的自定义信息的显示位置。它相当于一个“控制台”，常用于调试和记录脚本执行日志。
    • 例如：write("Received message ID: 0x%X", this.id);

  • Other 标签页：

    • 可能会显示一些其他工具或插件产生的信息。

总结：输出窗口是系统的回音壁和医生的听诊器。你通过它了解编译是否健康，并通过它“听”到脚本运行时内部的“声音”（调试信息）。
