河北唐山马兰庄首钢水厂铁矿自动化监测

1. 项目介绍

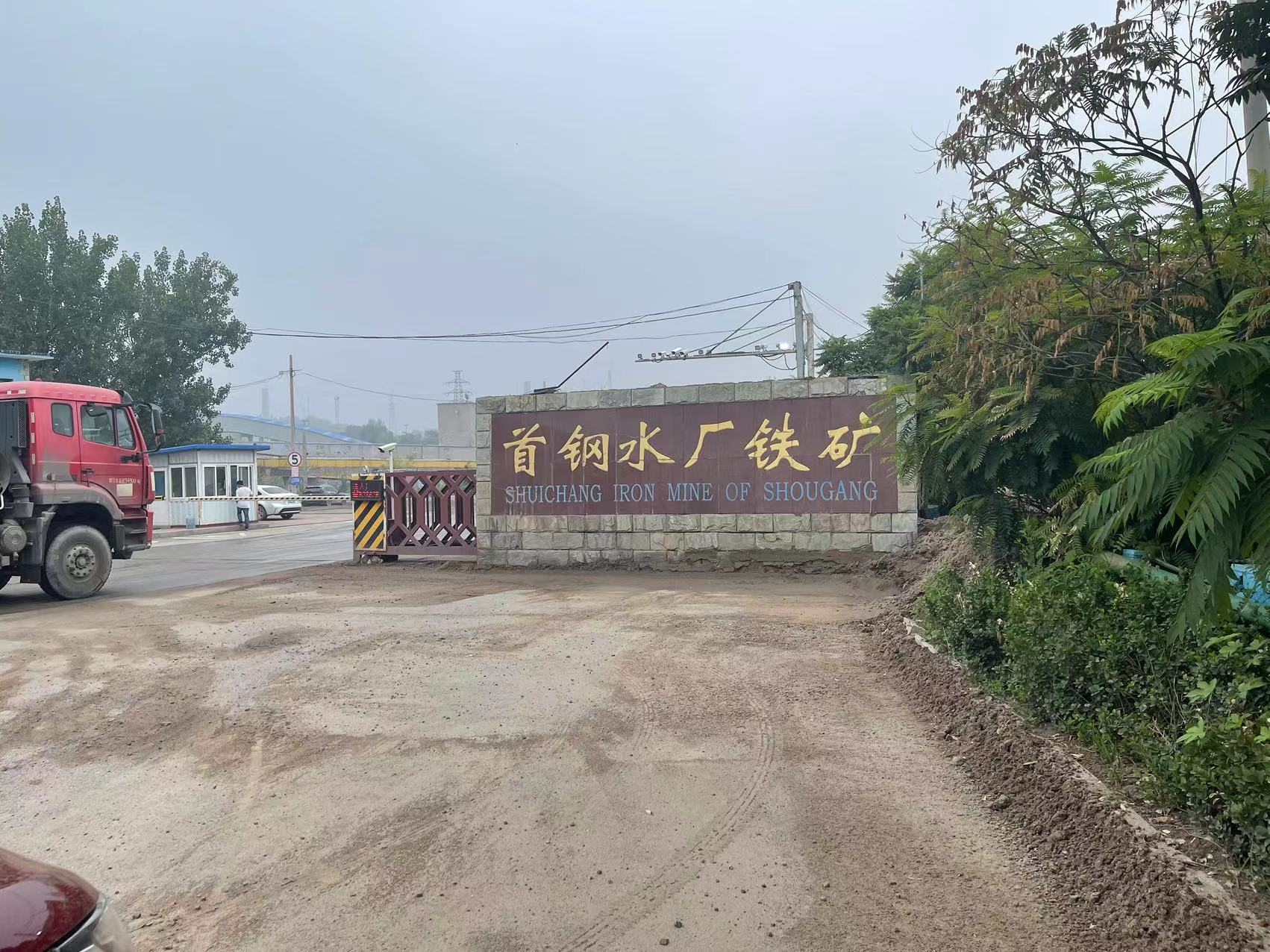

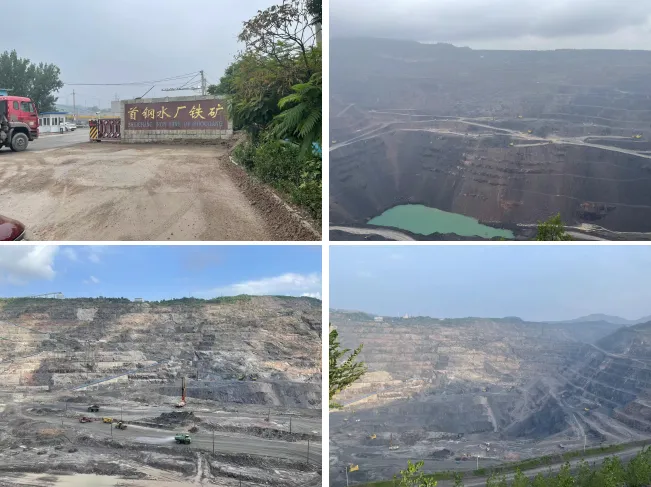

本次项目位于河北省唐山市迁安市马兰庄镇首钢水厂铁矿，首钢水厂铁矿隶属首钢矿业公司，是集采矿、选矿为一体的大型矿山企业，始建于1969年，是首钢矿业公司的主要原料基地，为国内最大的露天铁矿之一，已累积生产精矿粉超过1亿吨，累积采出矿石量3.5亿吨，为首钢的生产和发展作出了巨大贡献。水厂铁矿地处燕山脚下、滦河之滨，位于素有“铁迁安”之称。矿山西至北京200KM，西南至唐山市80KM，东南至迁安市20KM。

2010年，首钢水厂铁矿被确定为国家首批绿色矿山试点单位以来，一直将绿色矿山建设作为企业可持续发展的重要目标，推进绿色矿山管理机制创新，不断完善矿产资源利用，环境保护，土地复垦，生态重建等绿色矿山管理规范、制度和管理体系，根据当地要求该矿山将自动化监测系统应用于露天矿山之中，将智能化监测系统完整的布设在矿区边坡上，为矿区财产和人员安全提供有效保障，积极探索和实践绿色、可持续的企业发展模式，为全面建设现代数字化经典绿色矿山开拓一套先进的管理模式。

2. 监测指标

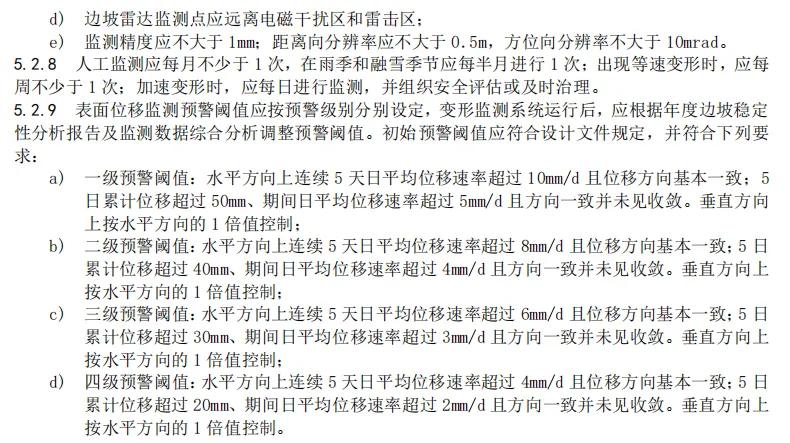

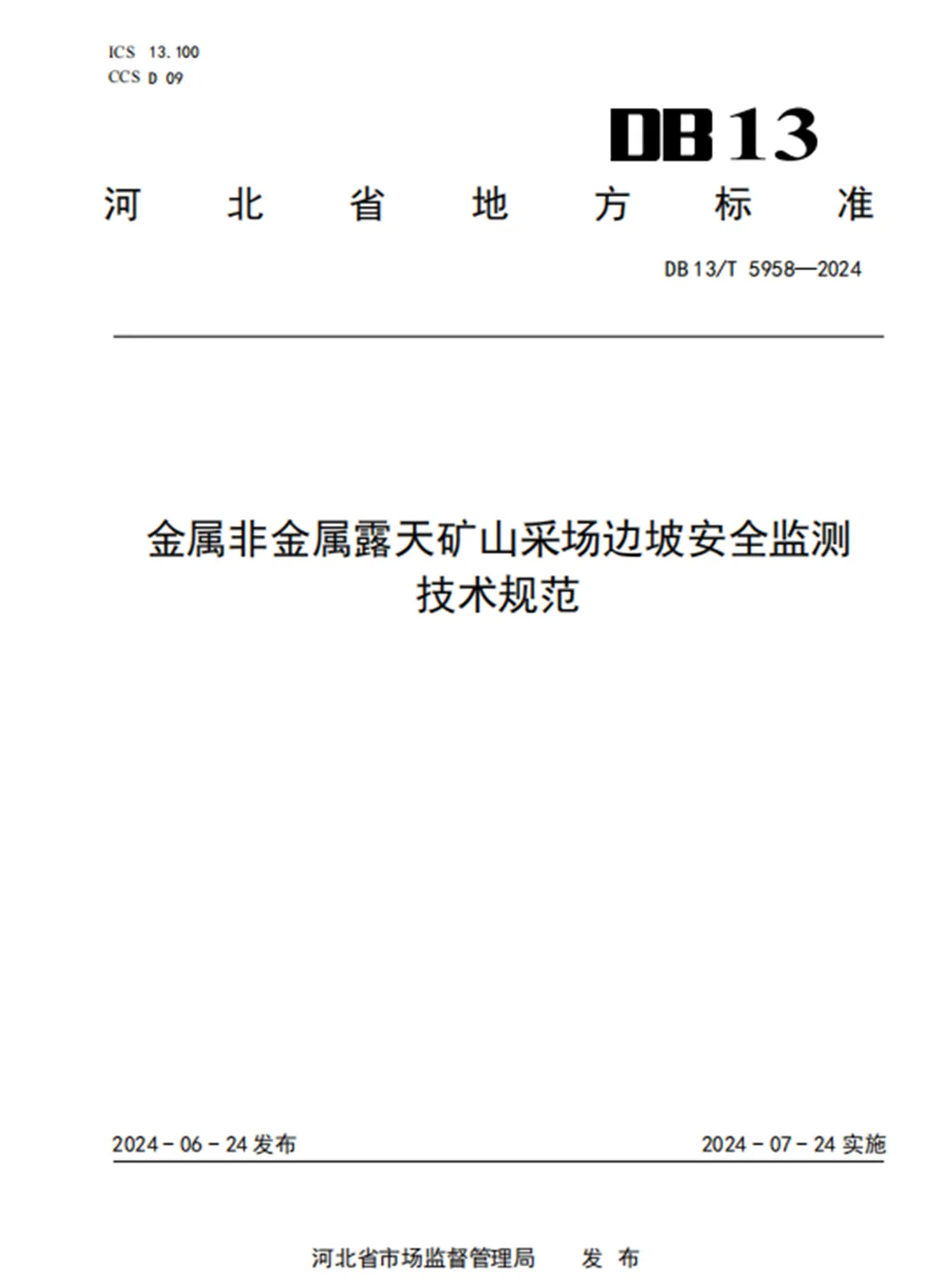

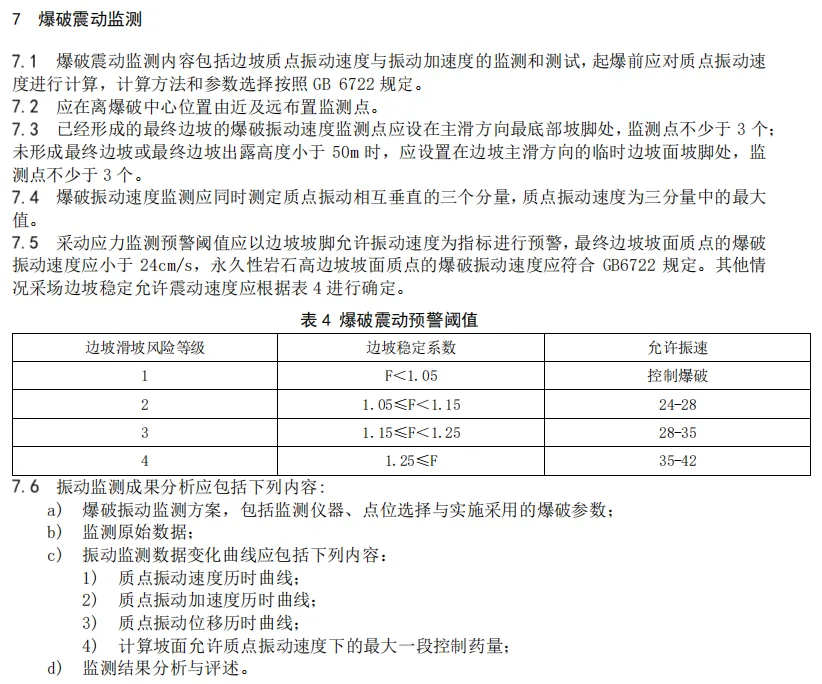

根据《金属非金属露天矿山采场边坡安全监测技术规范》河北地标将矿区分为三个部分，由表面位移、爆破振动和渗透水压力组成矿区的自动化监测系统，严格按照地标规范选点、布点和安装。

3. 监测点布设

整个矿区划分为四个断面，每个断面分别有三个监测点，表面位移监测点测线之间水平间距不大于100M，垂直间距不大于50M；爆破振动监测点离爆破中心位置由近至远布置监测点，在最终边坡的监测点设在主滑方向最底部坡角处，监测点为三个；地下水位监测点根据现场地质情况、边坡潜在滑动面位置和渗流场特征确定，每个断面测点分布于坡顶、坡中、坡底，共计三个监测点，四个断面，纵断面间距不大于100M，埋深参考实际地下水深度；雨量监测布设于边坡顶部空旷、平坦处。

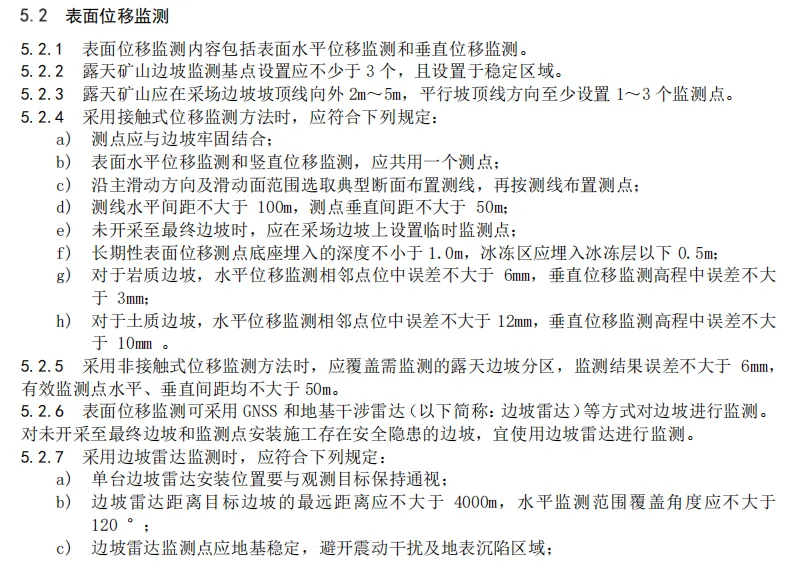

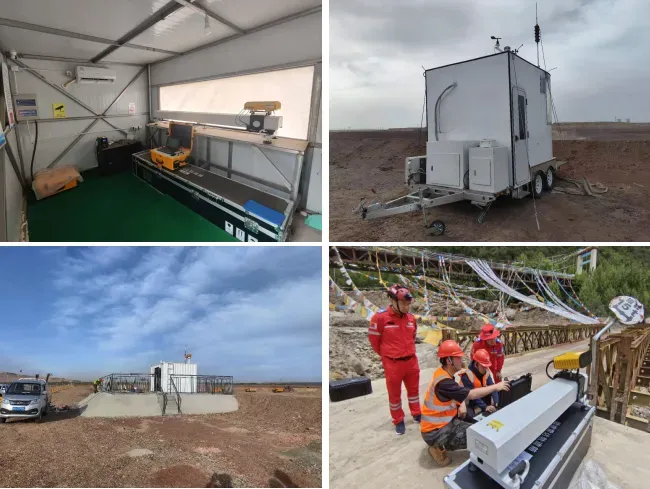

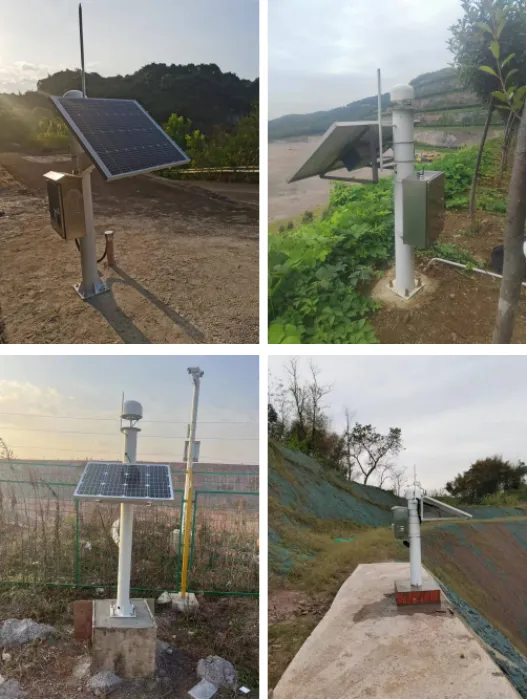

表面位移监测：采用GNSS和边坡雷达进行表面位移监测，其中GNSS为12台，外加1台基准点，边坡雷达4台。本次表面位移监测严格按照相关规范进行设计、施工，达到验收标准。

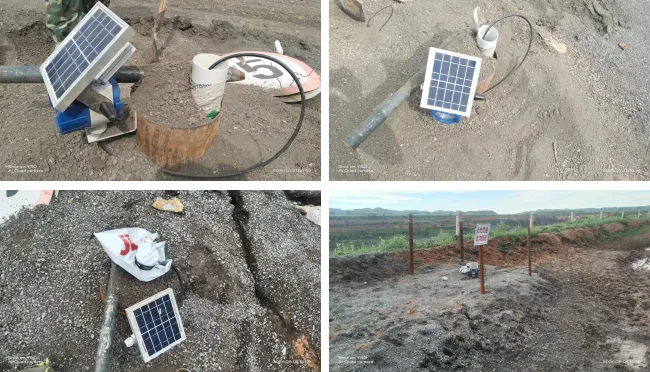

爆破振动监测：采用无线爆破振动监测仪进行矿山爆破振动监测，共计12个点，每个监测点达到设计要求。本次爆破振动监测严格按照相关规范进行设计、施工，达到验收标准。

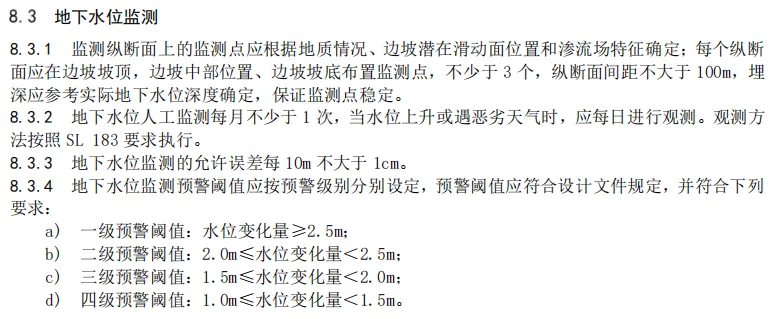

地下水位监测：采用一体式水位计监测，布点位于边坡最顶端、边坡中部和边坡底端，安装平稳，数据正常。本次地下水位监测严格按照相关规范进行设计、施工，达到验收标准。

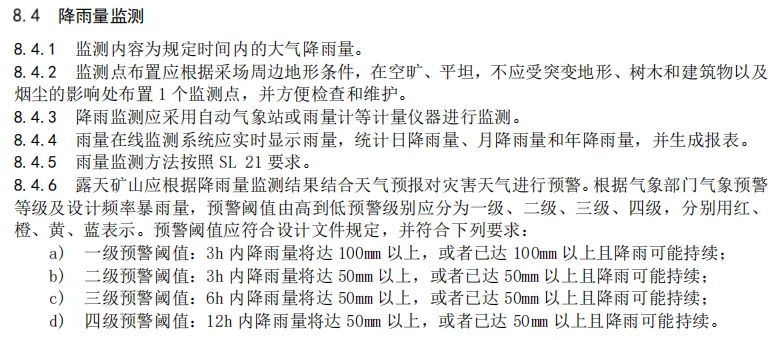

雨量监测：采用一体式翻斗雨量计安装在边坡顶部无遮挡、空旷平坦处。本次雨量监测严格按照相关规范进行设计、施工，达到验收标准。

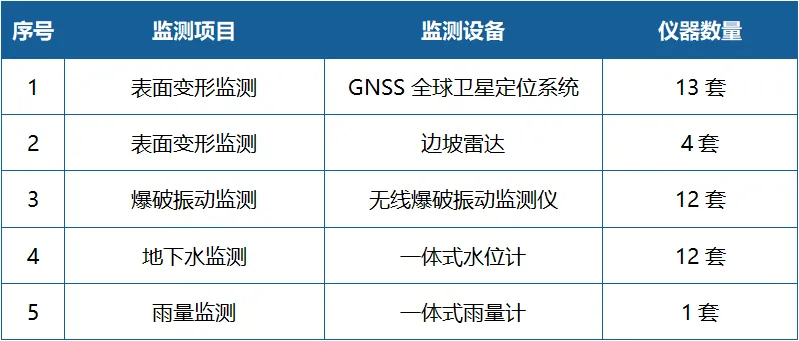

4. 监测设备数量

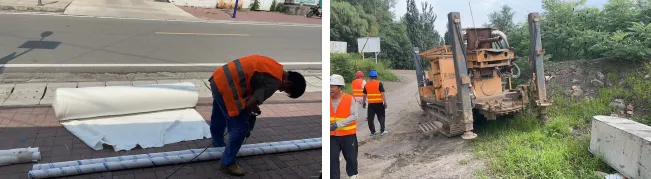

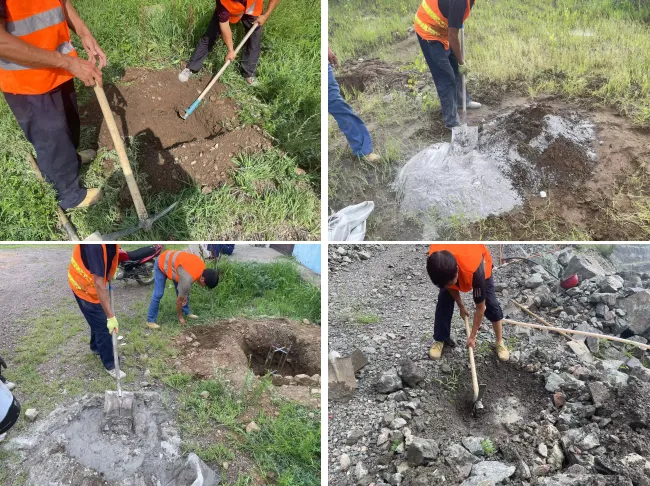

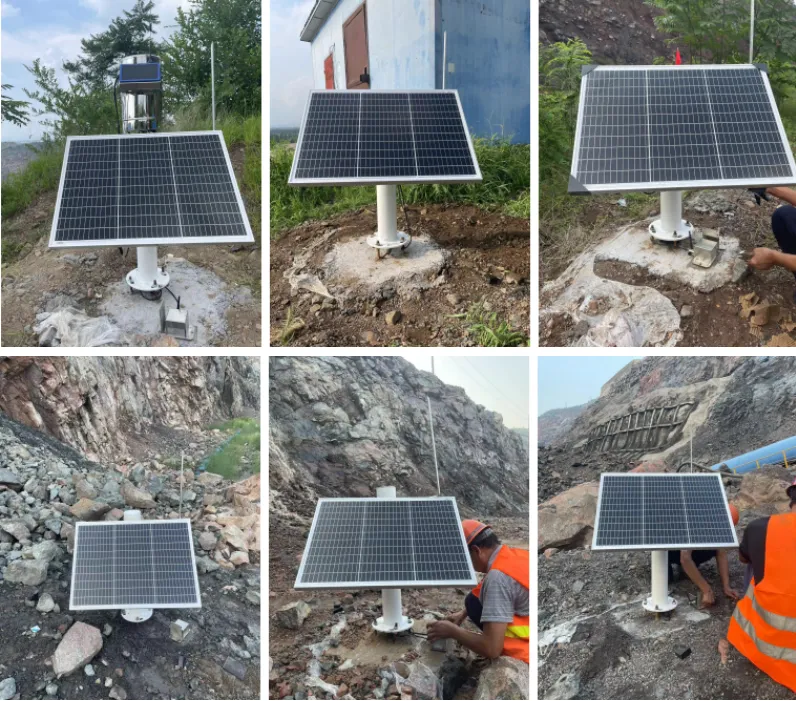

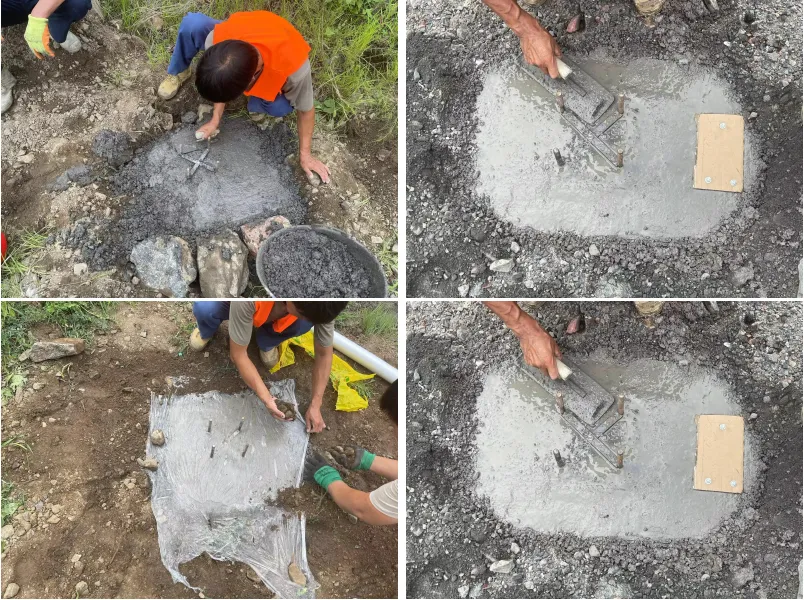

5. 现场图片

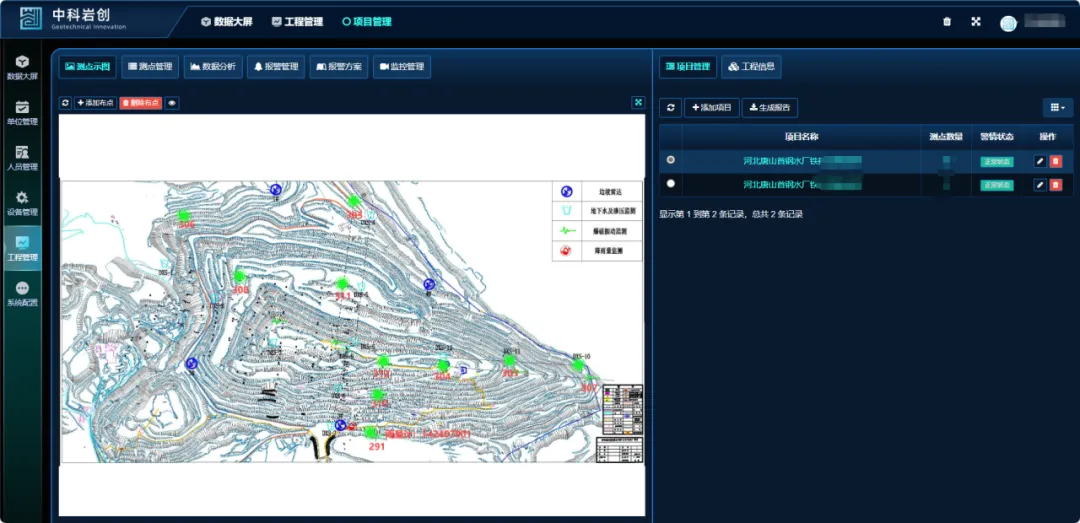

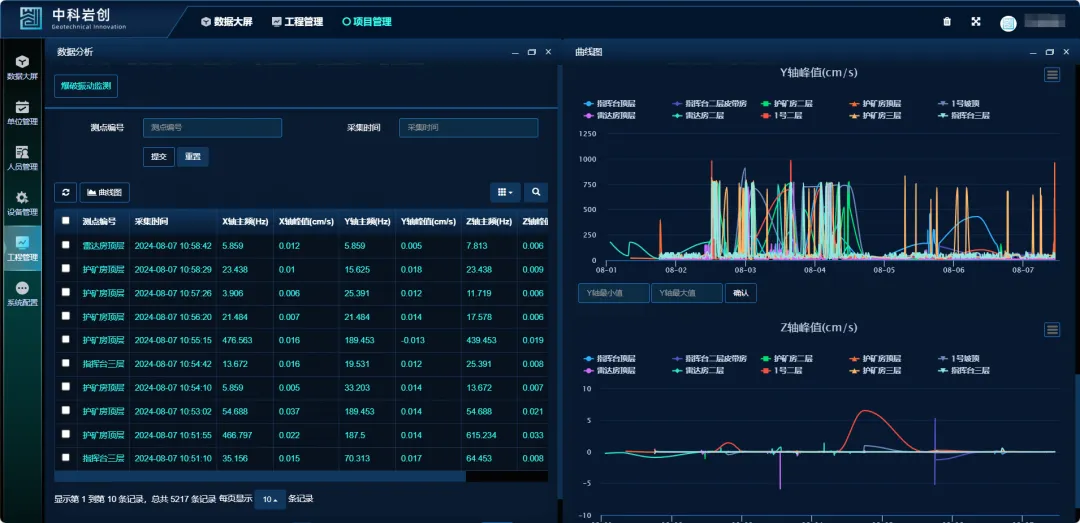

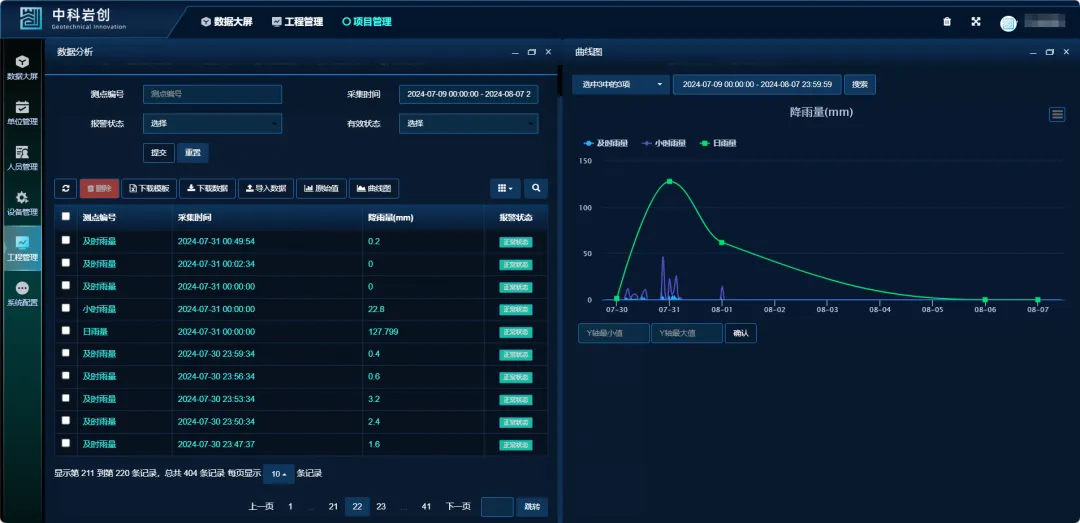

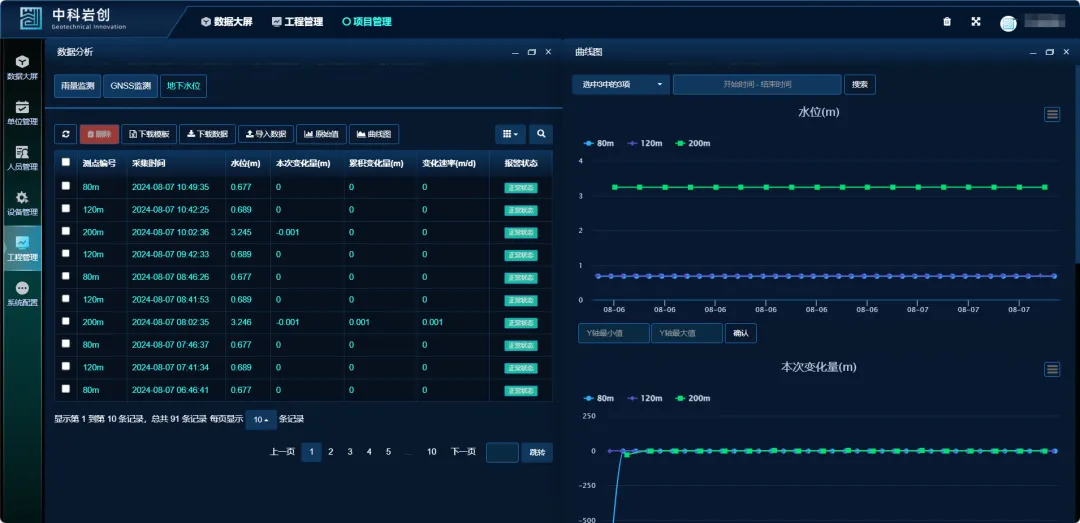

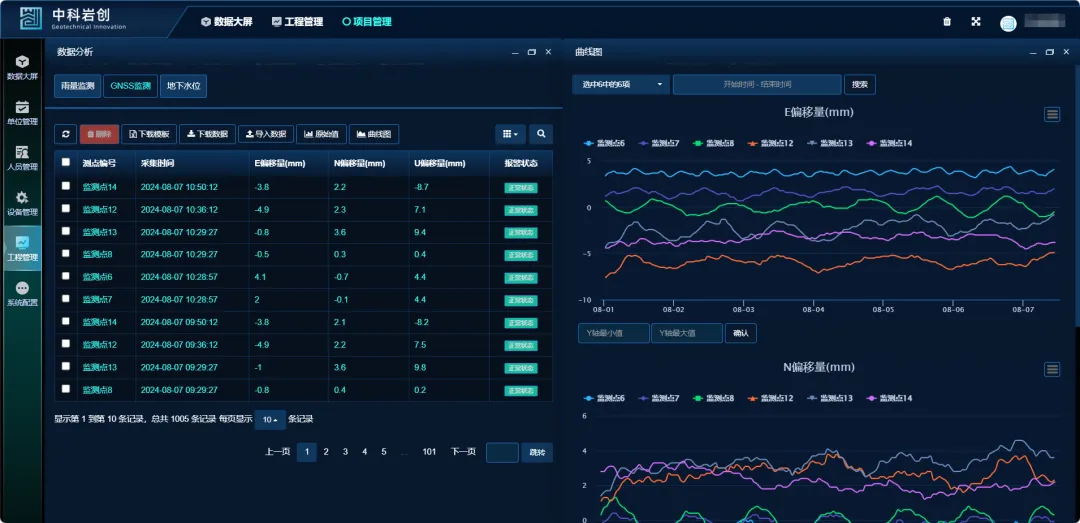

6.岩创可视化平台数据展示

本项目通过岩创可视化云平台观查数据，根据设置报警值，数据变化达到预警值时通过短信、电话等方式及时通知，提供有效预警，使得矿山人员和相关人员可以更加精准地掌握矿山边坡情况，构建一个全面的安全监测体系，以确保矿山的安全运行，我们将持续创新，以提供更有力的技术保障。
