本文介绍了如何在PADS中根据需求修改他人封装，步骤包括开启ECO模式，选择元器件，编辑封装时修改焊盘栈的转孔直径，并可选择是否影响同类封装。

概要

PADS 如何根据自己的需求修改和定制别人的封装的技巧

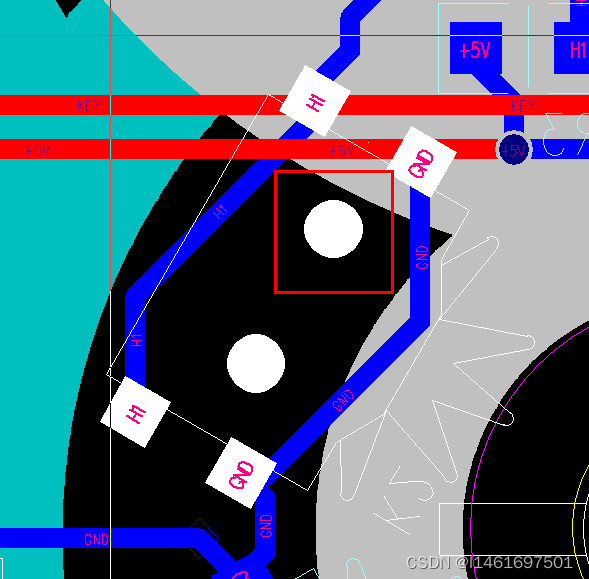

例如：我想把别人封装的这个通孔改大一点0.9改为1.0

在这里插入图片描述

整体流程

在这里插入图片描述

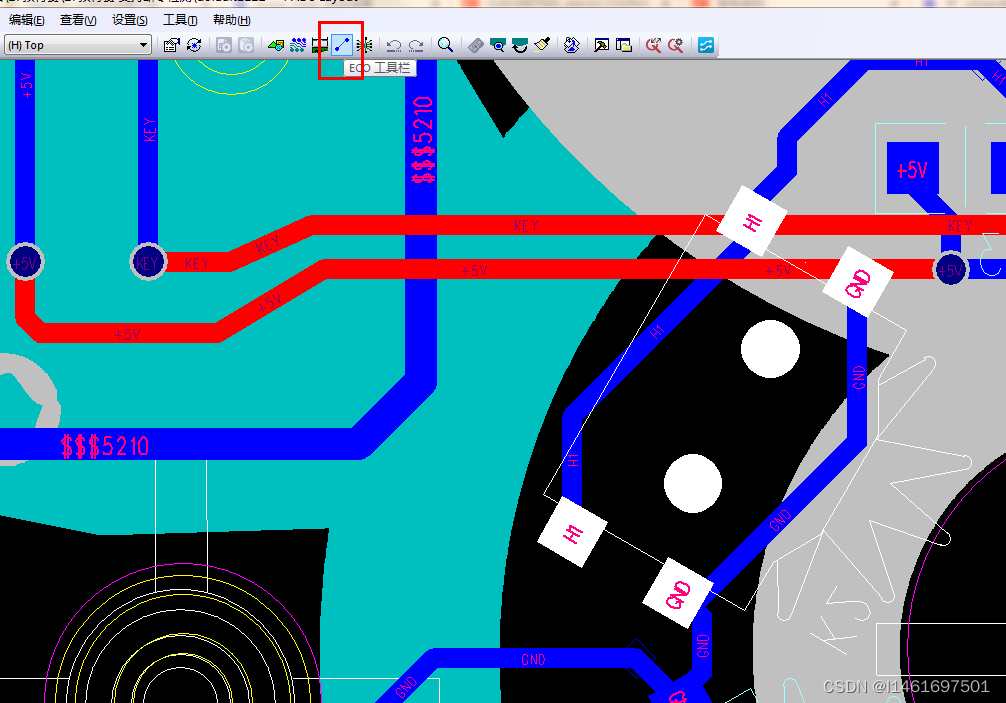

点击工具栏的ECO模式，点击确定。右键选择元器件。再点击我们想要修改的元件。右键，编辑封装。

元件编辑

在这里插入图片描述

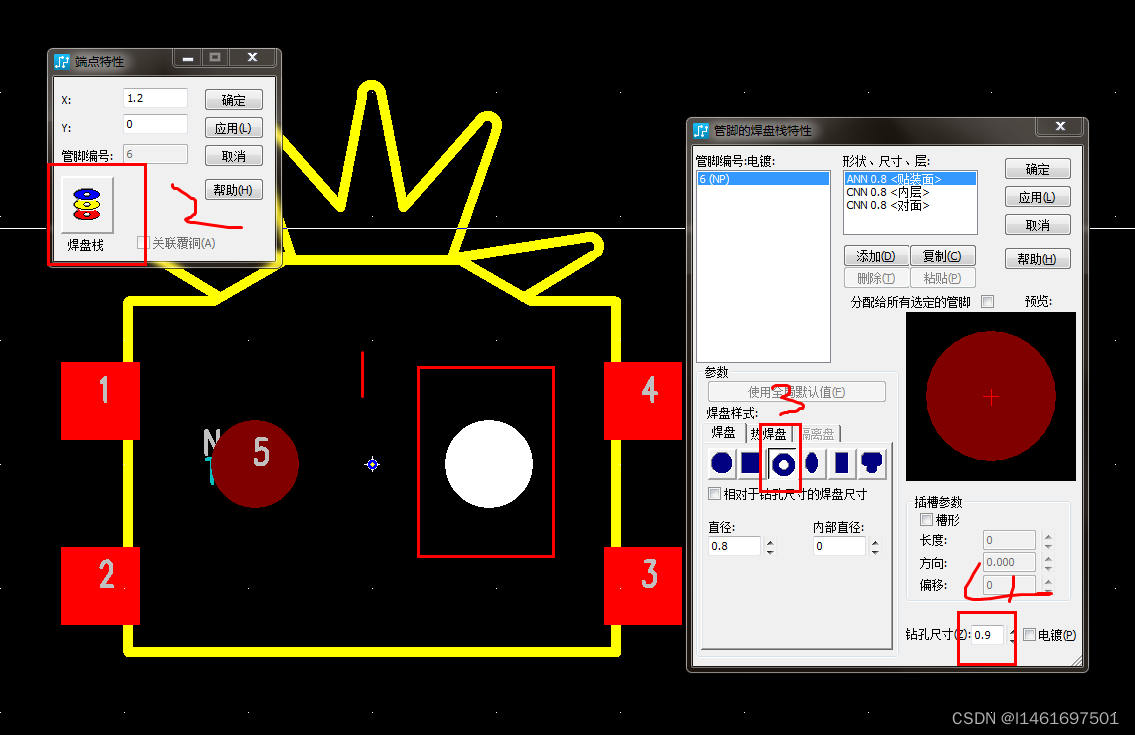

1.选择修改的地方。双击出现端点特性，选择焊盘栈，选择第三个，在转孔直径改为1.0即可
2.保存返回。提示你是修改这一个封装还是修改全部此类型的封装，这个根据你自己的需求调整
