STM32F103流水灯点亮（寄存器地址操作）

最新推荐文章于 2024-09-03 11:59:35 发布

原创

最新推荐文章于 2024-09-03 11:59:35 发布 · 575 阅读

9 ·

CC 4.0 BY-SA版权

文章标签：

#嵌入式硬件 #stm32

本文详细介绍了如何使用STM32F103C8T6的最小系统板，包括GPIO引脚配置、Keil开发环境搭建、GPIO时钟控制和LED灯的周期性亮灭编程。通过实例展示了如何设置GPIO口、打开时钟并控制LED流水灯效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

资料下载，本资料来自江协科技。

一. 实验目的：

1、了解stm32f103c8t6最小核心板的主要引脚接口；

2、掌握Keil 开发stm32程序的环境搭建和设置；

3、使用GPIO引脚，外接LED灯，编写程序让LED灯周期性亮灭。

二、STM32最小系统核心板

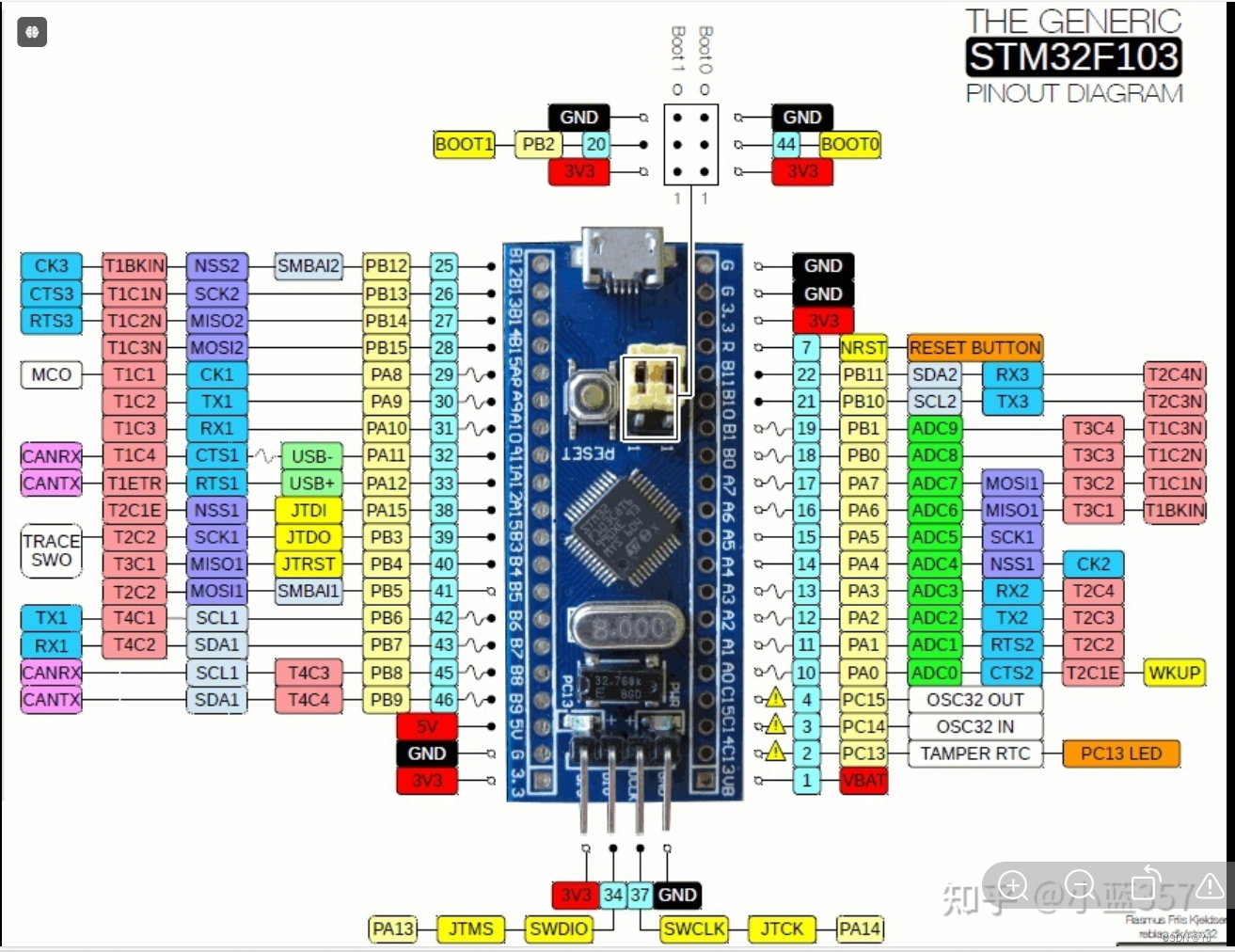

stm32最小系统板引脚图：

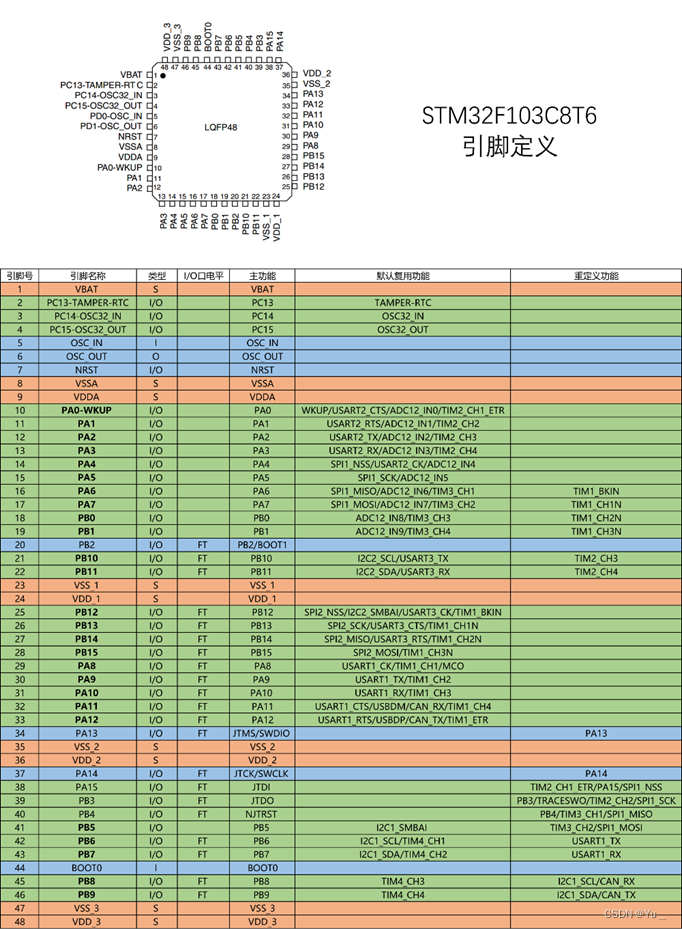

引脚定义：

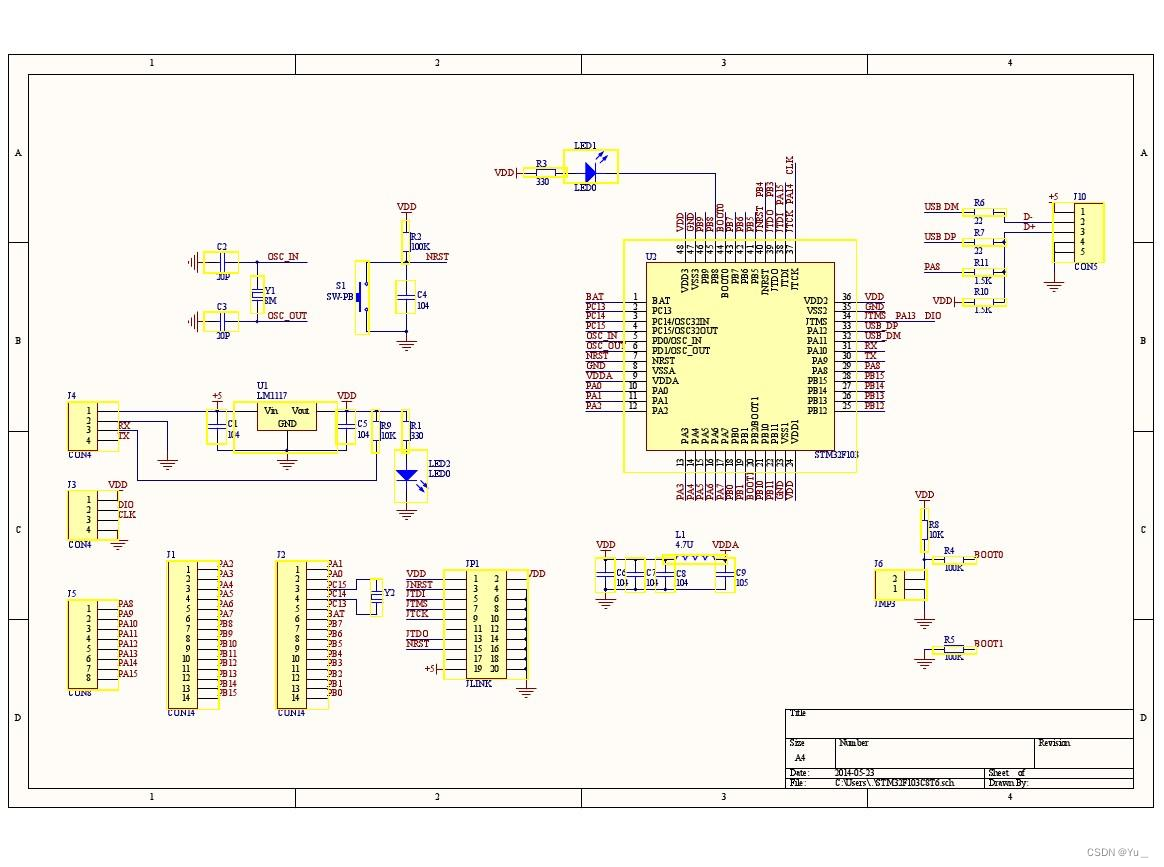

stm32最小系统板原理图：

三、GPIO时钟控制

点亮LED灯，实现流水灯效果需要用到GPIO端口。为了点亮LED灯，进行以下三个步骤：

打开GPIO口的时钟
初始化GPIO口（选择推挽输出）
设置低电平

打开时钟

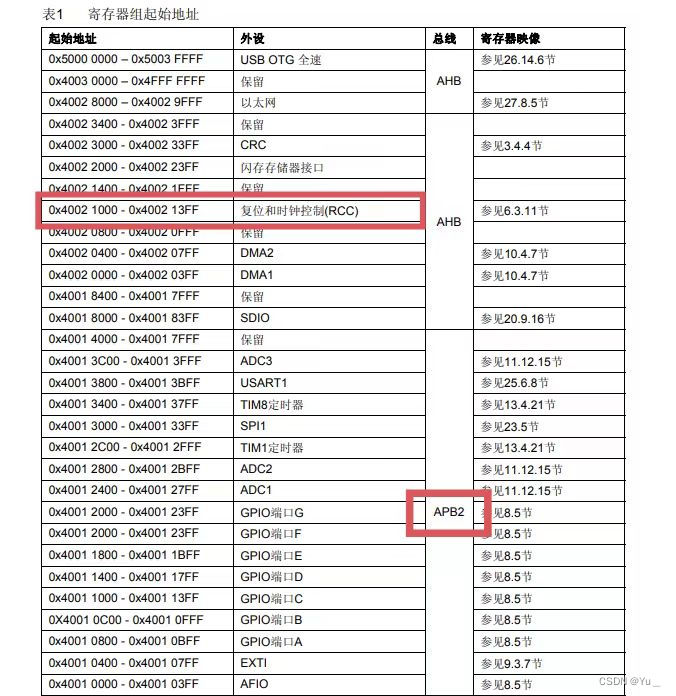

时钟地址：

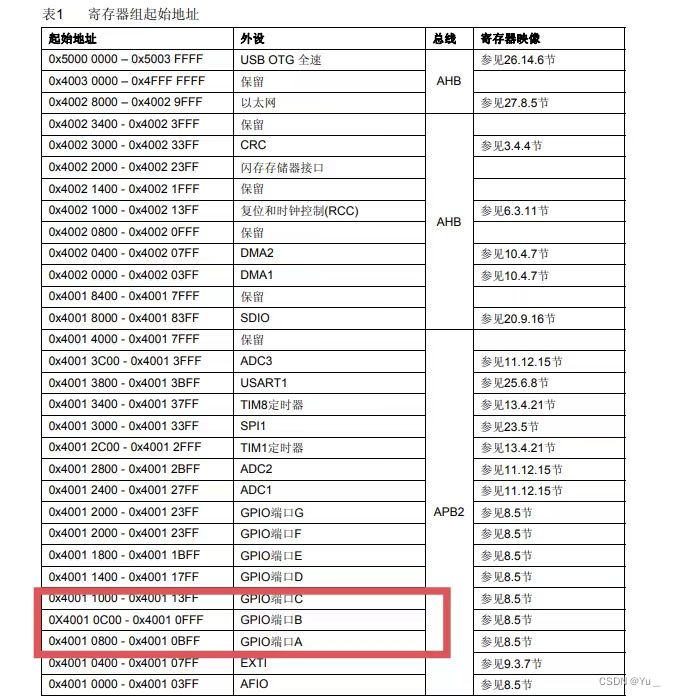

GPIO地址：

打开三个时钟：

#define RCC_APB2ENR (*(unsigned int *)0x40021018)
// 打开时钟
RCC_APB2ENR |= (1<<3);  // 打开 GPIOB 时钟
RCC_APB2ENR |= (1<<4);  // 打开 GPIOC 时钟
RCC_APB2ENR |= (
