一、STM32F103C8T6简介

STM32F103C8T6是一款由意法半导体公司（ST）推出的基于Cortex-M3内核的32位微控制器，硬件采用LQFP48封装，属于ST公司微控制器中的STM32系列。所有的资料都可以在野火官网上下载野火资料下载中心

二、点灯

点亮LED灯，需要用到GPIO端口。

为了点亮LED灯，需要三个步骤：

• 打开GPIO口的时钟
• 初始化GPIO口（选择推挽输出）
• 设置低电平

（一）打开时钟

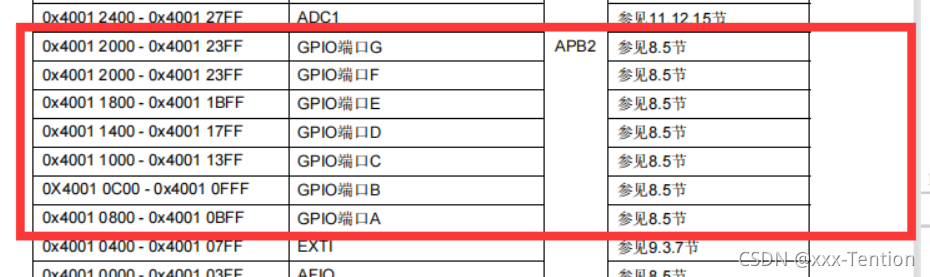

• GPIO的地址：

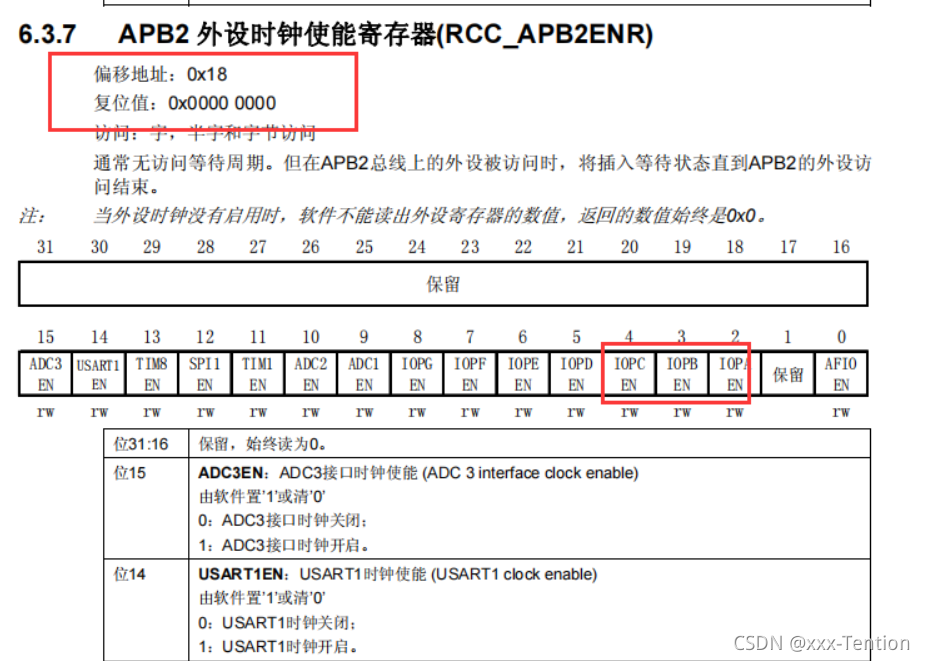

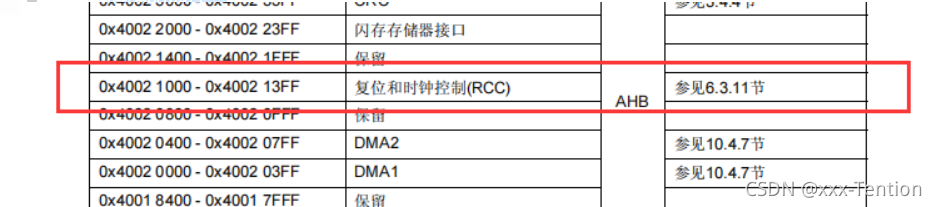

• 时钟的地址：



 即0x40021018，则打开三个IO口的时钟需要将三个位都置1：

#define RCC_APB2ENR (*(unsigned int *)0x40021018)

// 打开时钟
RCC_APB2ENR |= (1<<3);  // 打开 GPIOB 时钟
RCC_APB2ENR |= (1<<4);  // 打开 GPIOC 时钟
RCC_APB2ENR |= (1<<2);  // 打开 GPIOA 时钟

三、keil创建项目

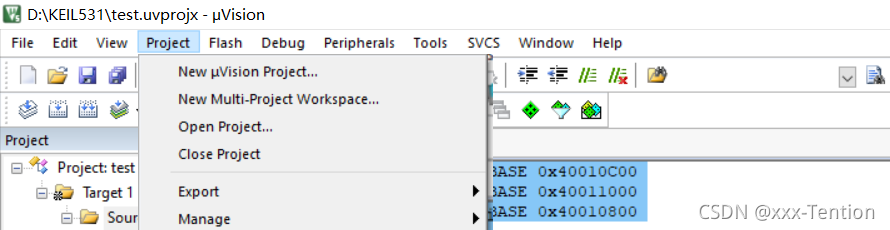

1.新建uVision项目

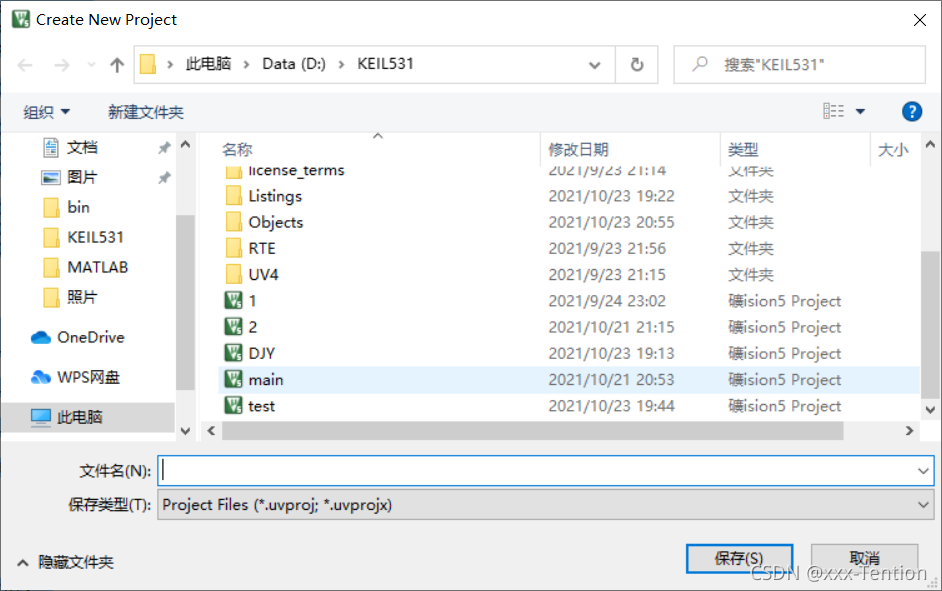

2.选择合适位置命名保存

 3.芯片选择STM32F103下的STM32F103C8
