第11章 规划过程组（二）（11.8排列活动顺序）

第11章 规划过程组（二）11.8排列活动顺序，在第三版教材第388~389页；
文字+图片+音频方式

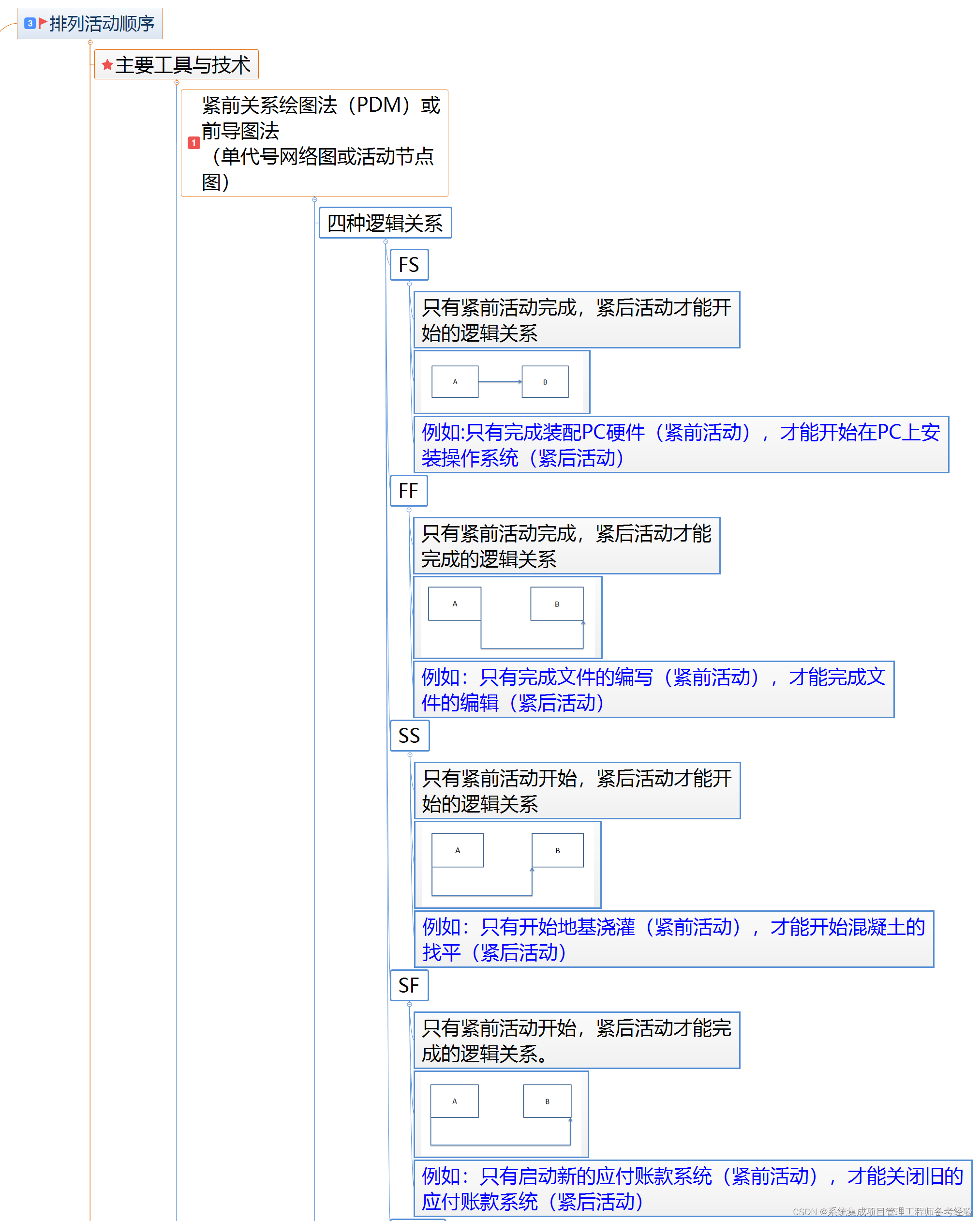

第一个知识点：主要工具与技术（重要知识点）
1、紧前关系绘图法（PDM）或前导图法（单代号网络图或活动节点图）
四种逻辑关系
FS
只有紧前活动完成，紧后活动才能开始的逻辑关系
例如:只有完成装配PC硬件（紧前活动），才能开始在PC上安装操作系统（紧后活动）
FF
只有紧前活动完成，紧后活动才能完成的逻辑关系
例如：只有完成文件的编写（紧前活动），才能完成文件的编辑（紧后活动）
SS
只有紧前活动开始，紧后活动才能开始的逻辑关系
例如：只有开始地基浇灌（紧前活动），才能开始混凝土的找平（紧后活动）
SF
只有紧前活动开始，紧后活动才能完成的逻辑关系。
例如：只有启动新的应付账款系统（紧前活动），才能关闭旧的应付账款系统（紧后活动）

复习

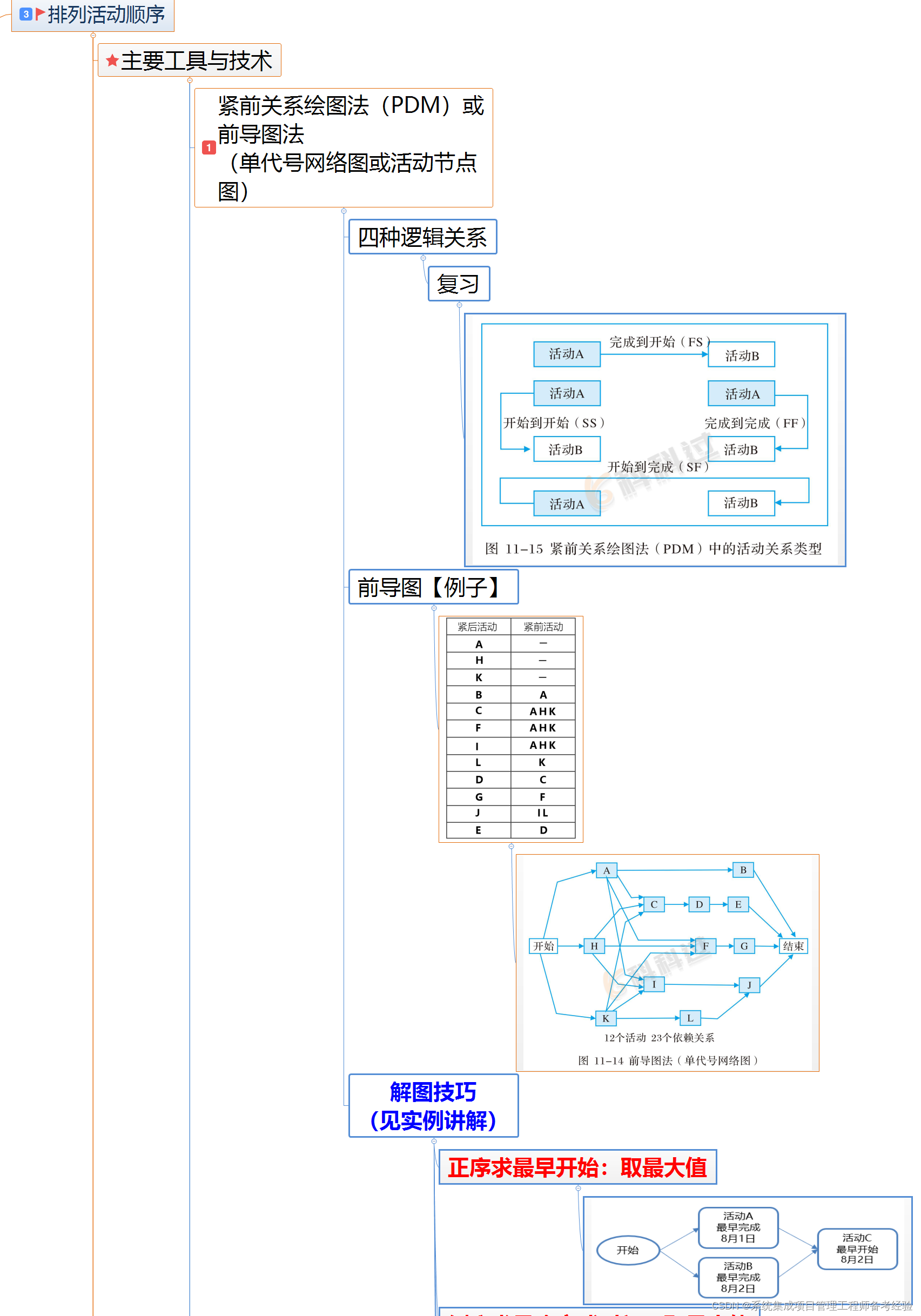

如图11-15 紧前关系绘图法（PDM）中的活动关系类型
前导图【例子】
如图11-14 前导图法（单代号网络图）
解图技巧（见实例讲解）
正序求最早开始：取最大值
