STM汇编程序设计

一、STM32的三种Boot模式

1、三种BOOT模式介绍

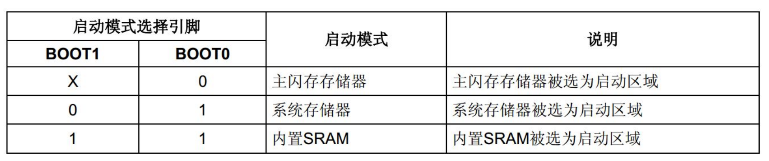

所谓启动，一般来说就是指我们下好程序后，重启芯片时，SYSCLK的第4个上升沿，BOOT引脚的值将被锁存。用户可以通过设置BOOT1和BOOT0引脚的状态，来选择在复位后的启动模式。
Main Flash memory
是STM32内置的Flash，一般我们使用JTAG或者SWD模式下载程序时，就是下载到这个里面，重启后也直接从这启动程序。
System memory
从系统存储器启动，这种模式启动的程序功能是由厂家设置的。一般来说，这种启动方式用的比较少。系统存储器是芯片内部一块特定的区域，STM32在出厂时，由ST在这个区域内部预置了一段BootLoader， 也就是我们常说的ISP程序， 这是一块ROM，
出厂后无法修改。一般来说，我们选用这种启动模式时，是为了从串口下载程序，因为在厂家提供的BootLoader中，提供了串口下载程序的固件，可以通过这个BootLoader将程序下载到系统的Flash中。但是这个下载方式需要以下步骤：
Step1:将BOOT0设置为1，BOOT1设置为0，然后按下复位键，这样才能从系统存储器启动BootLoader
Step2:最后在BootLoader的帮助下，通过串口下载程序到Flash中
Step3:程序下载完成后，又有需要将BOOT0设置为GND，手动复位，这样，STM32才可以从Flash中启动可以看到， 利用串口下载程序还是比较的麻烦， 需要跳帽跳来跳去的，非常的不注重用户体验。
Embedded Memory
内置SRAM，既然是SRAM，自然也就没有程序存储的能力了，这个模式一般用于程序调试。假如我只修改了代码中一个小小的地方，然后就需要重新擦除整个Flash，比较的费时，可以考虑从这个模式启动代码（也就是STM32的内存中），用于快速的程序调试，等程序调试完成后，在将程序下载到SRAM中。

2、开发BOOT模式选择。

1、通常使用程序代码存储在主闪存存储器，配置方式：BOOT0=0，BOOT1=X;
2、Flash锁死解决办法：
开发调试过程中，由于某种原因导致内部Flash锁死，无法连接SWD以及Jtag调试，无法读到设备，可以通过修改BOOT模式重新刷写代码。
修改为BOOT0=1，BOOT1=0即可从系统存储器启动，ST出厂时自带Bootloader程序，SWD以及JTAG调试接口都是专用的。重新烧写程序后，可将BOOT模式重新更换到BOOT0=0，BOOT1=X即可正常使用。

二、基于MDK创建纯汇编语言的STM32工程

1 新建工程

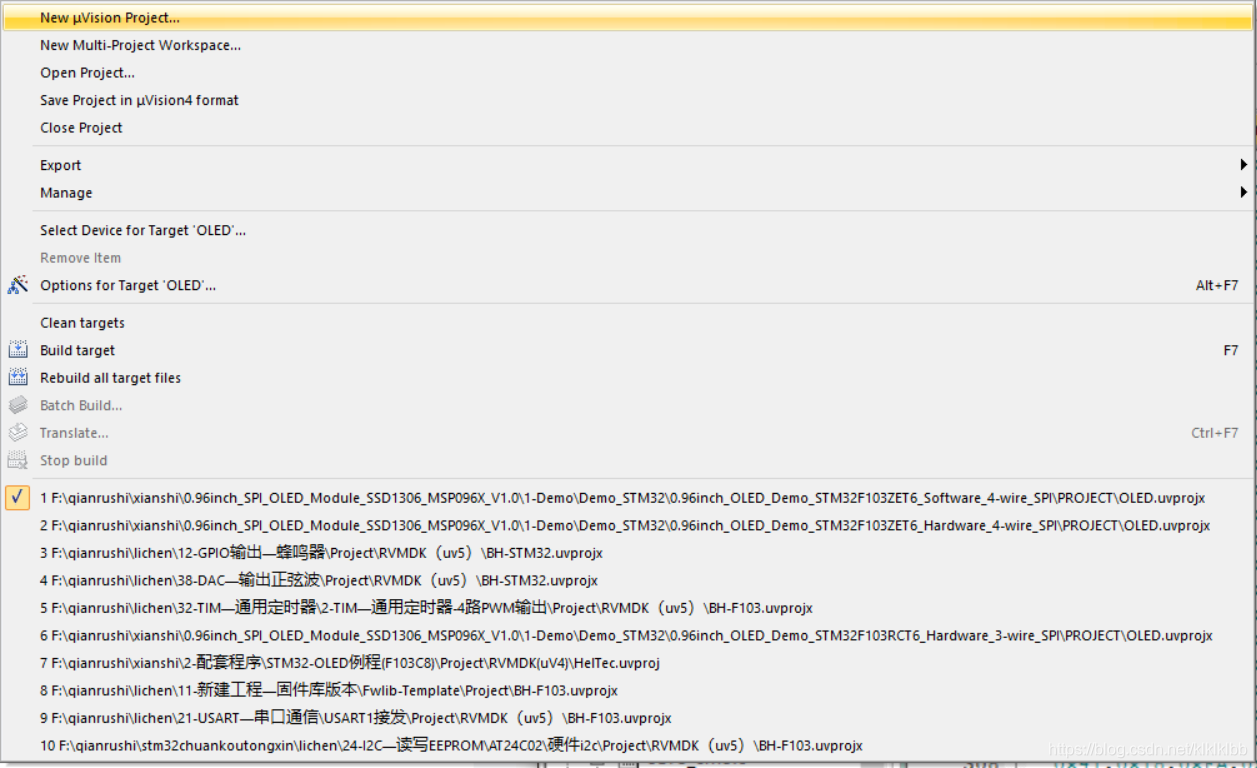

点击菜单栏的Project，在弹出的窗口点击选项New uVision Project，创建新的工程；具体如下图所示；

2 配置环境

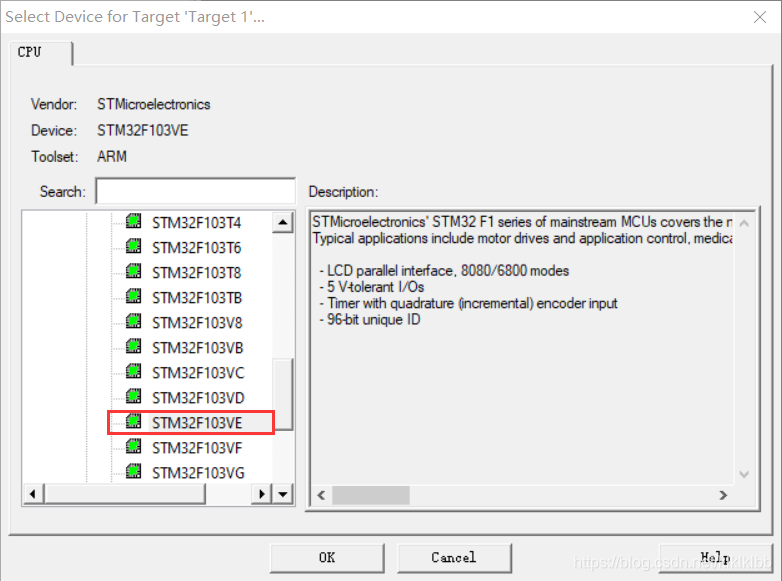

2.1 选择设备

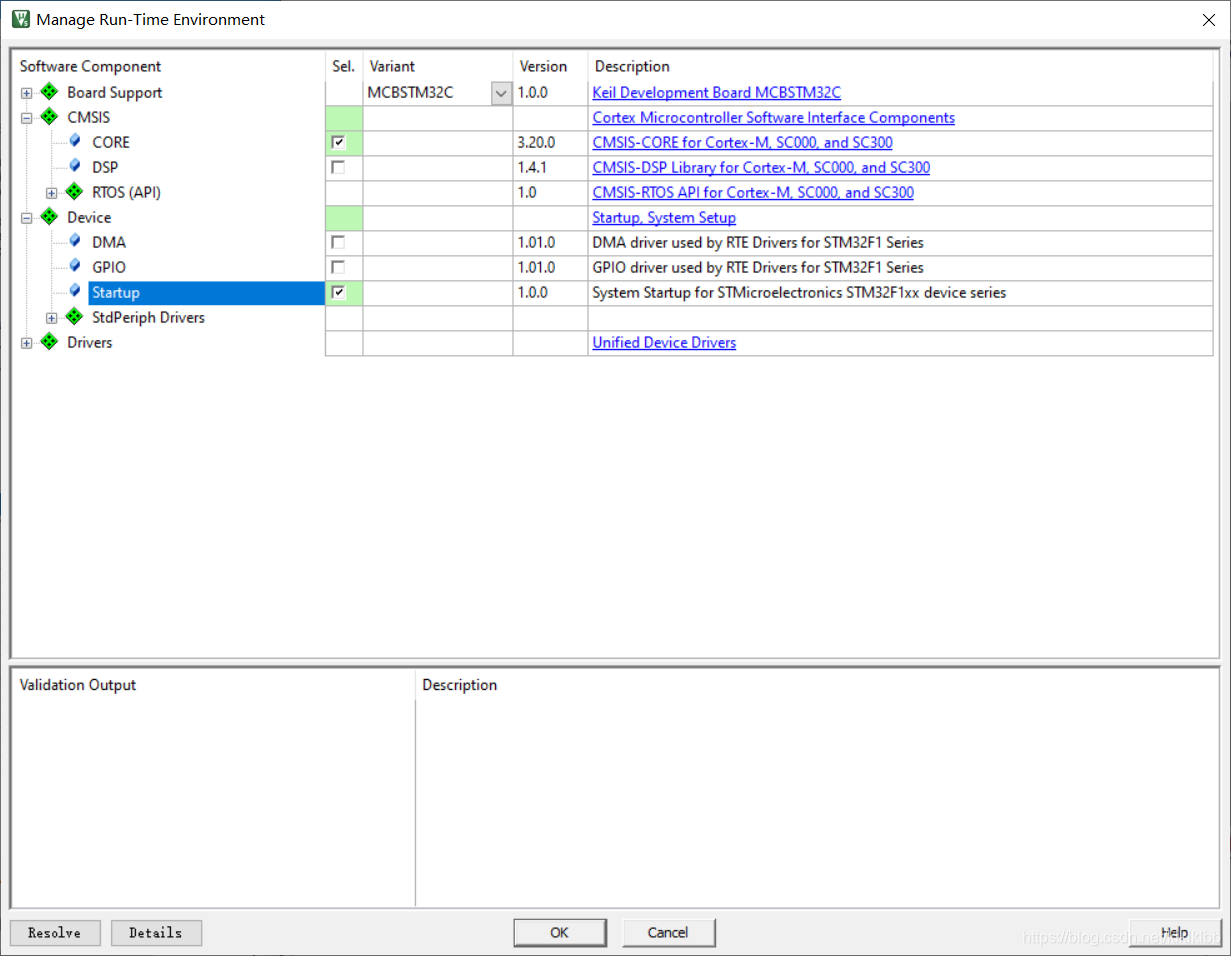

2.2 选择运行环境

ARM的CMSIS已经把开发所需要的软件组件都封装好了，因此直接选择即可；

CMSIS下选择CORE；
Device下Startup，其中包含了启动文件；
具体如下图所示；

2.3 添加源文件

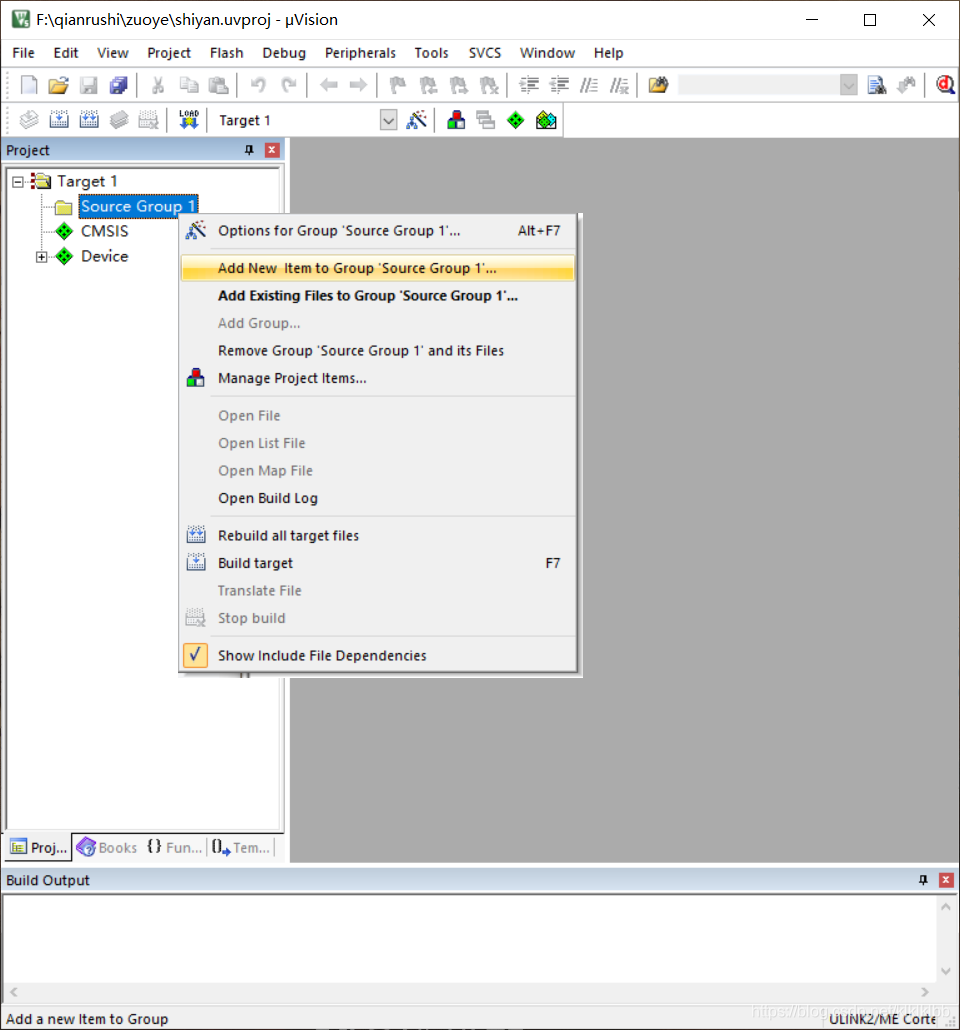

鼠标右键单击Source Group 1，选择Add New Item to Group，具体如下图所示；

添加源文件，因为创建汇编项目；

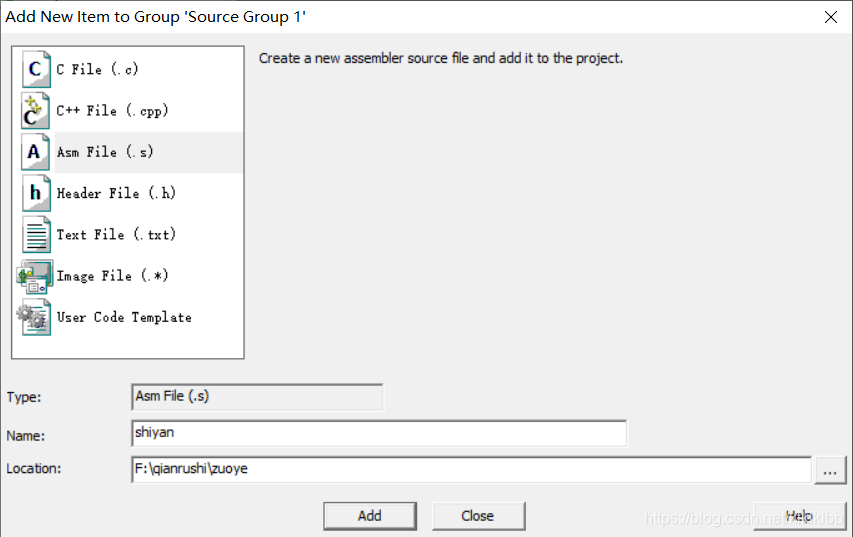

选择 Asm File (.s) ，创建汇编文件；设置源文件的名称；点击保存；

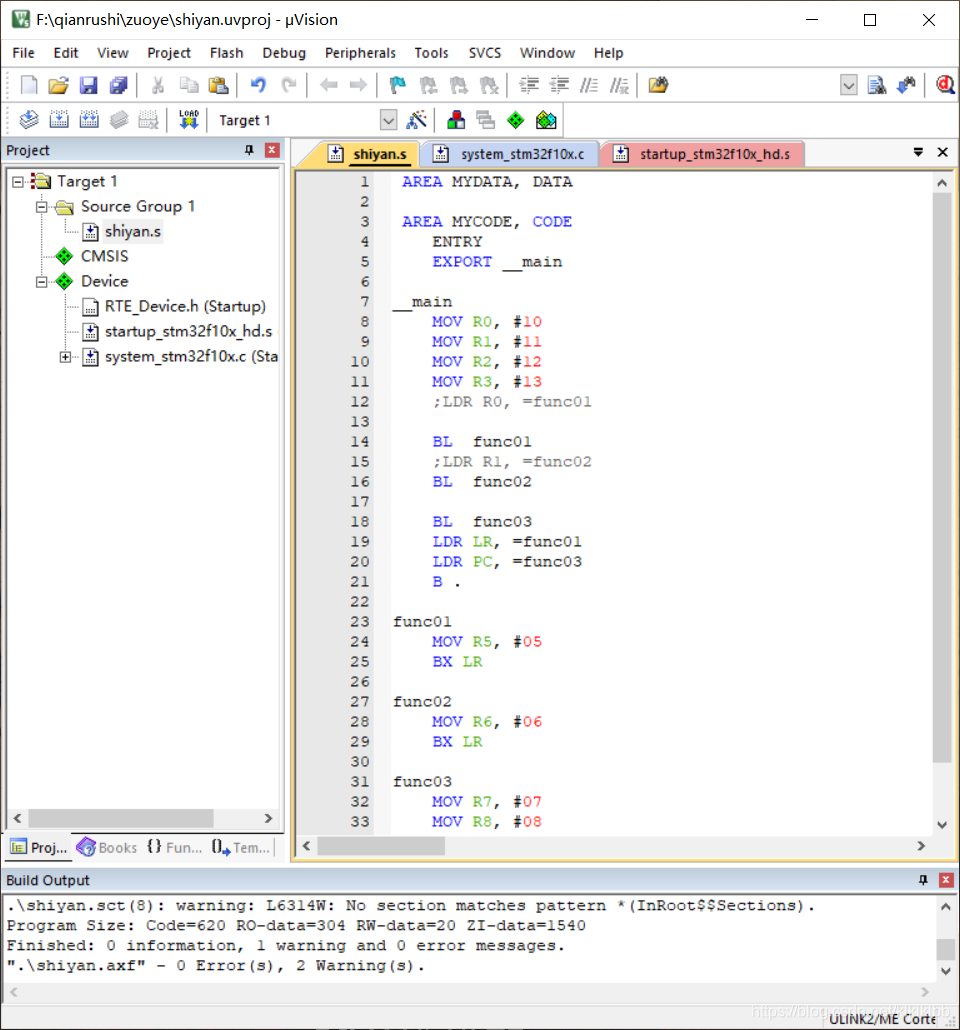

最后完成如下图所示；

3 测试代码

3.1 源码

编译并调试如下代码；

 AREA MYDATA, DATA

 AREA MYCODE, CODE
	ENTRY
	EXPORT __main

__main
	MOV R0, #10
	MOV R1, #11
	MOV R2, #12
	MOV R3, #13
	;LDR R0, =func01

	BL	func01
	;LDR R1, =func02
	BL	func02

	BL 	func03
	LDR LR, =func01
	LDR PC, =func03
	B .

func01
	MOV R5, #05
	BX LR

func02
	MOV R6, #06
	BX LR

func03
	MOV R7, #07
	MOV R8, #08
	BX LR

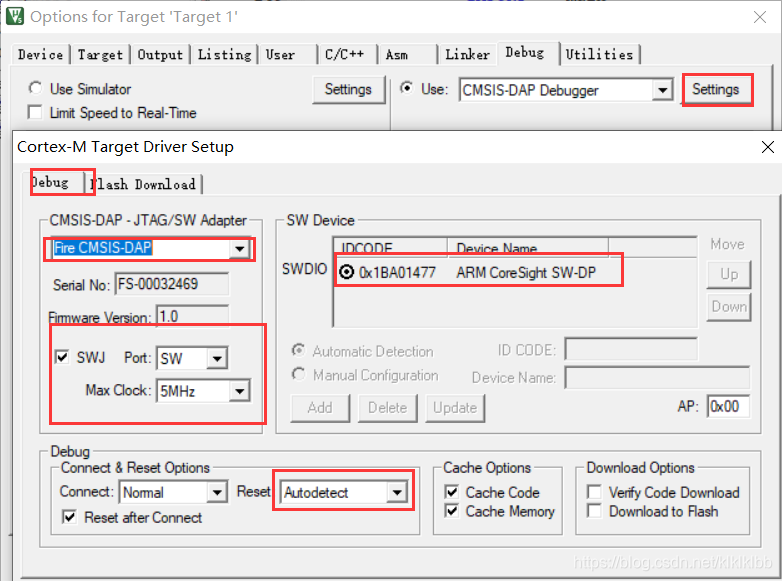

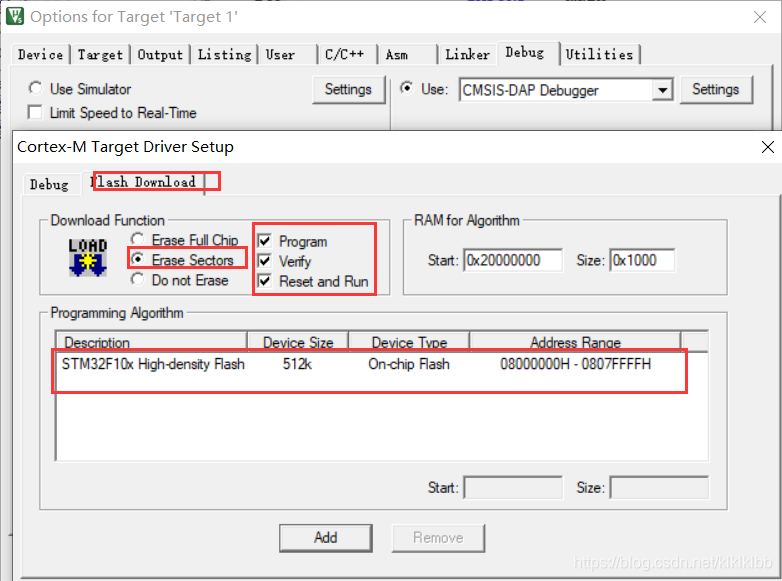

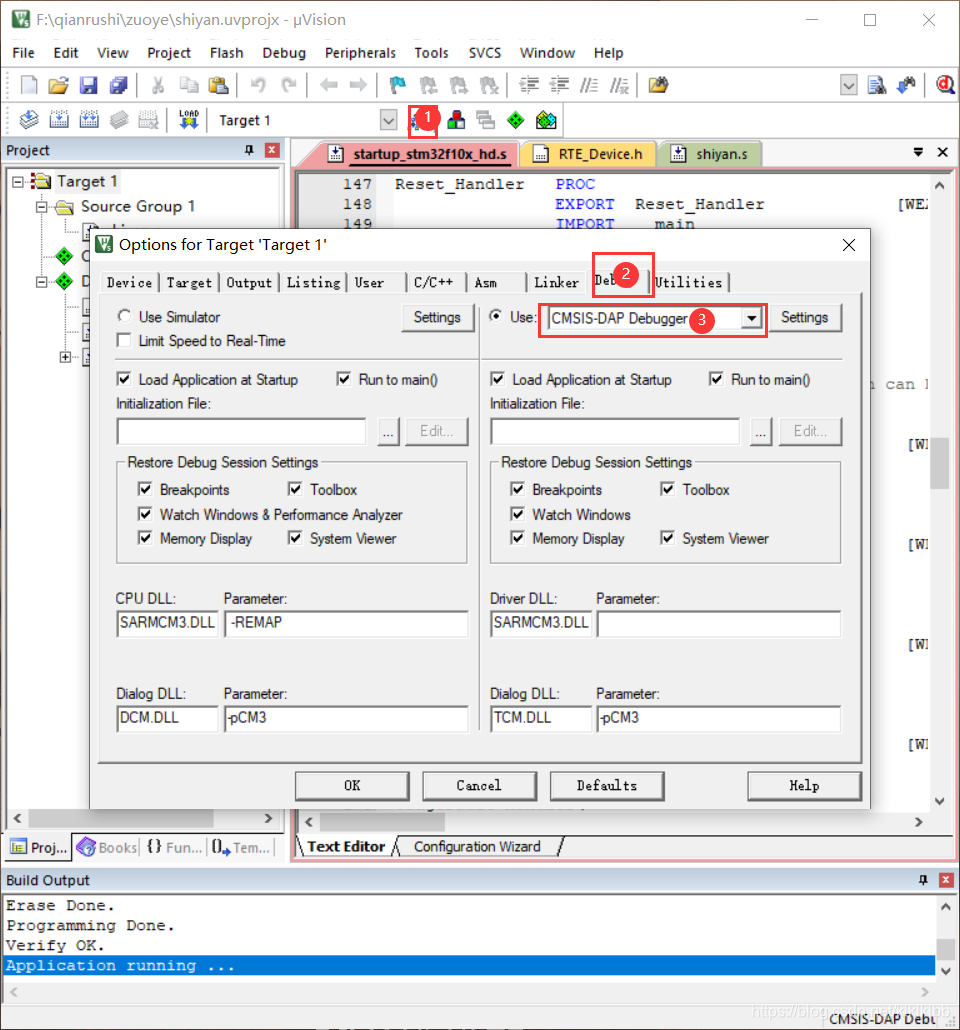

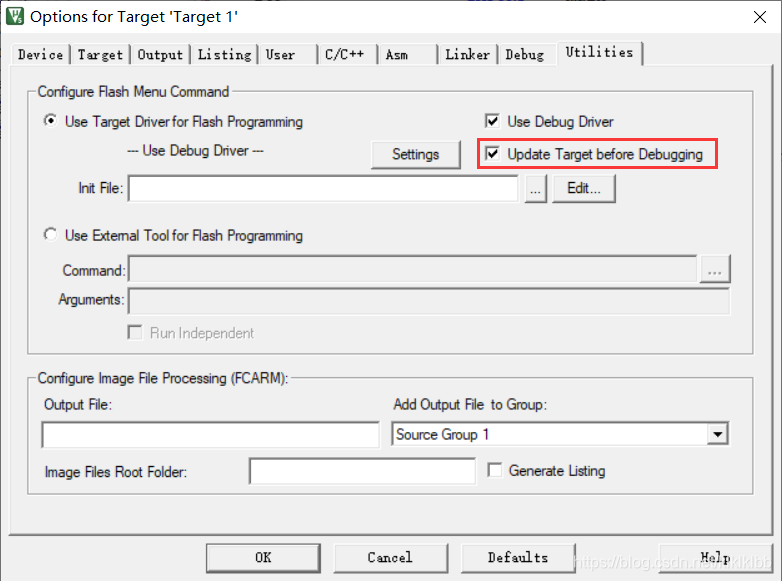

3.2 仿真器设置

如下图所示；

3.3 编译调试

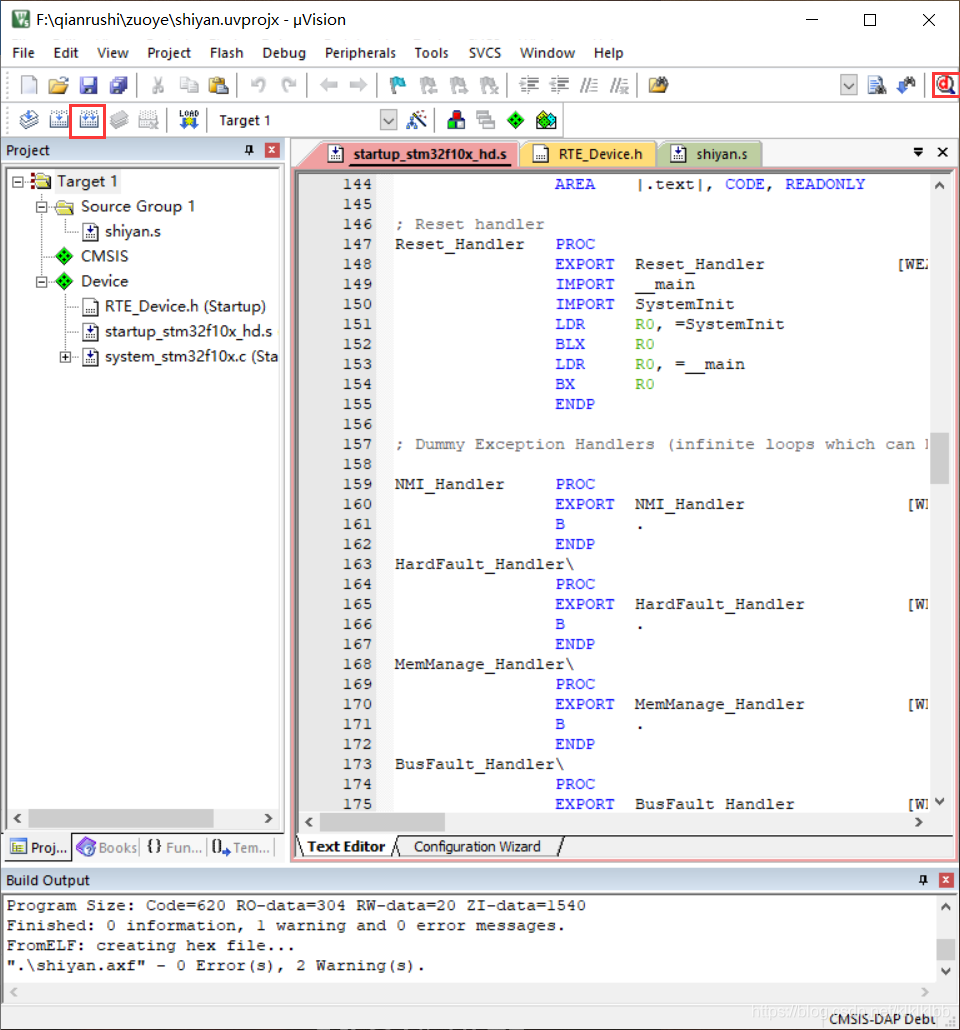

按照下图所示，编译工程并进入调试模式；

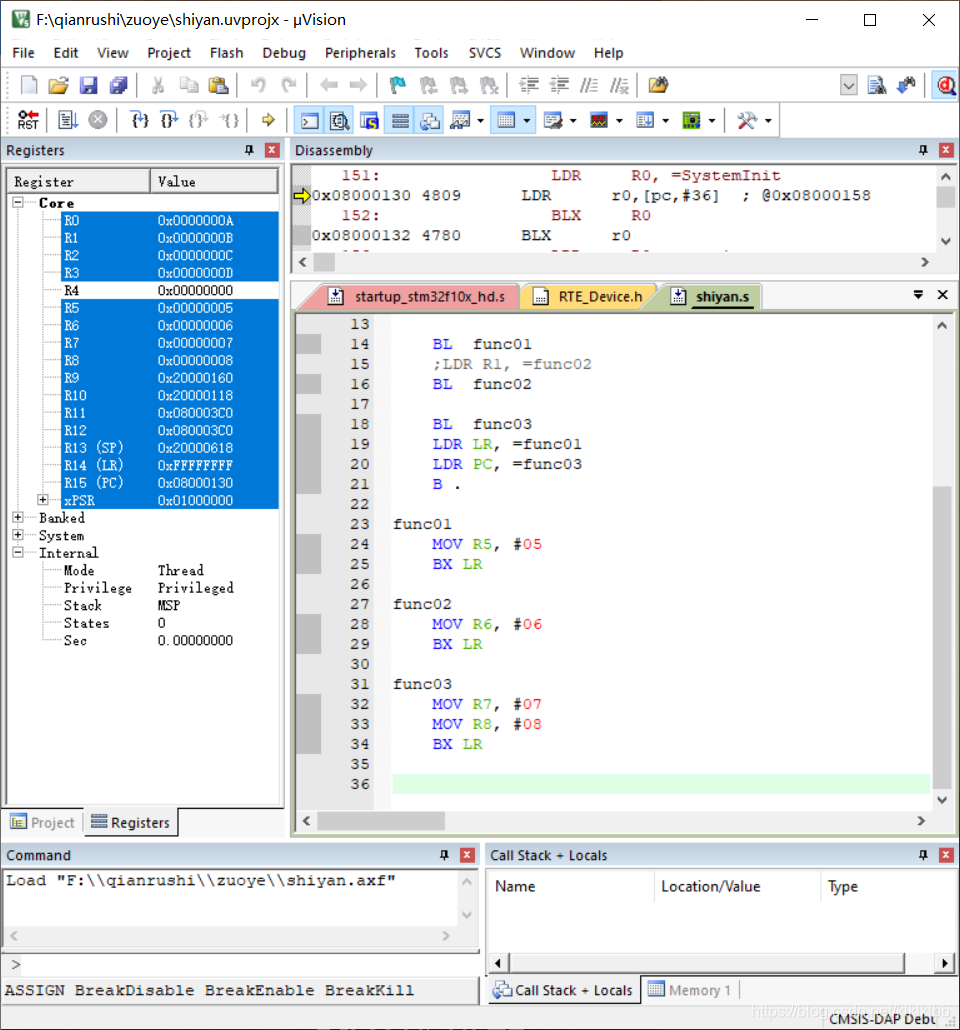

最后可以看到，结果符合预期，寄存器R5，R6，R7，R8的值和程序设置一致，具体如下图所示；

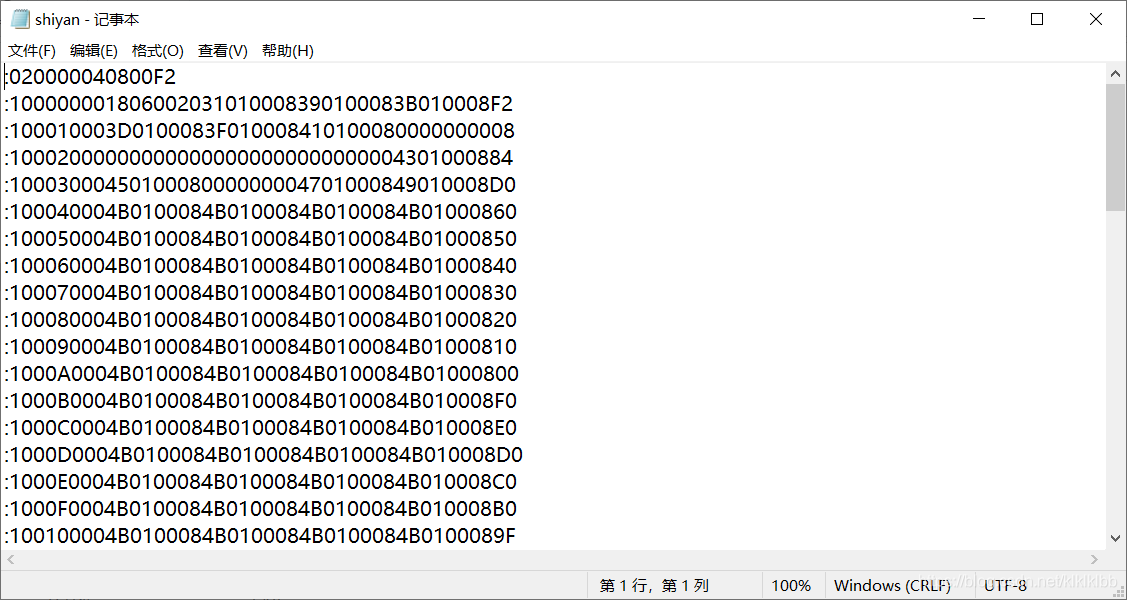

3.4查看hex文件

第一行数据:020000040800F2，其实质表达的是十六进制的数据0x02 0x00 0x00 0x04 0x08 0x00 0xf2
第一个字节表示本行数据的长度；
第二、三字节表示本行数据的起始地址；
第四字节 表示数据类型；

三.用汇编程序完成闪烁LED的程序

重复第二部分的内容，不需要配置环境，加入以下代码。（本硬件使用的是stm32f103指南者，不同的硬件，小灯所接的端口地址不同）

LED0 EQU 0x40010c00
RCC_APB2ENR EQU 0x40021018
GPIOA_CRH EQU 0x40010804



Stack_Size      EQU     0x00000400

                AREA    STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem       SPACE   Stack_Size
__initial_sp




                AREA    RESET, DATA, READONLY

__Vectors       DCD     __initial_sp               ; Top of Stack
                DCD     Reset_Handler              ; Reset Handler


                AREA    |.text|, CODE, READONLY

                THUMB
                REQUIRE8
                PRESERVE8

                ENTRY
Reset_Handler
                BL LED_Init
MainLoop        BL LED_ON
                BL Delay
                BL LED_OFF
                BL Delay

                B MainLoop

LED_Init
                PUSH {R0,R1, LR}

                LDR R0,=RCC_APB2ENR
                ORR R0,R0,#0x04
                LDR R1,=RCC_APB2ENR
                STR R0,[R1]

                LDR R0,=GPIOA_CRH
                BIC R0,R0,#0x0F
                LDR R1,=GPIOA_CRH
                STR R0,[R1]

                LDR R0,=GPIOA_CRH
                ORR R0,R0,#0x03
                LDR R1,=GPIOA_CRH
                STR R0,[R1]

                MOV R0,#1
                LDR R1,=LED0
                STR R0,[R1]

                POP {R0,R1,PC}


LED_ON
                PUSH {R0,R1, LR}

                MOV R0,#0
                LDR R1,=LED0
                STR R0,[R1]

                POP {R0,R1,PC}

LED_OFF
                PUSH {R0,R1, LR}

                MOV R0,#1
                LDR R1,=LED0
                STR R0,[R1]

                POP {R0,R1,PC}

Delay
                PUSH {R0,R1, LR}

                MOVS R0,#0
                MOVS R1,#0
                MOVS R2,#0

DelayLoop0
                ADDS R0,R0,#1

                CMP R0,#330
                BCC DelayLoop0

                MOVS R0,#0
                ADDS R1,R1,#1
                CMP R1,#330
                BCC DelayLoop0

                MOVS R0,#0
                MOVS R1,#0
                ADDS R2,R2,#1
                CMP R2,#15
                BCC DelayLoop0


                POP {R0,R1,PC}

    ;         NOP
             END

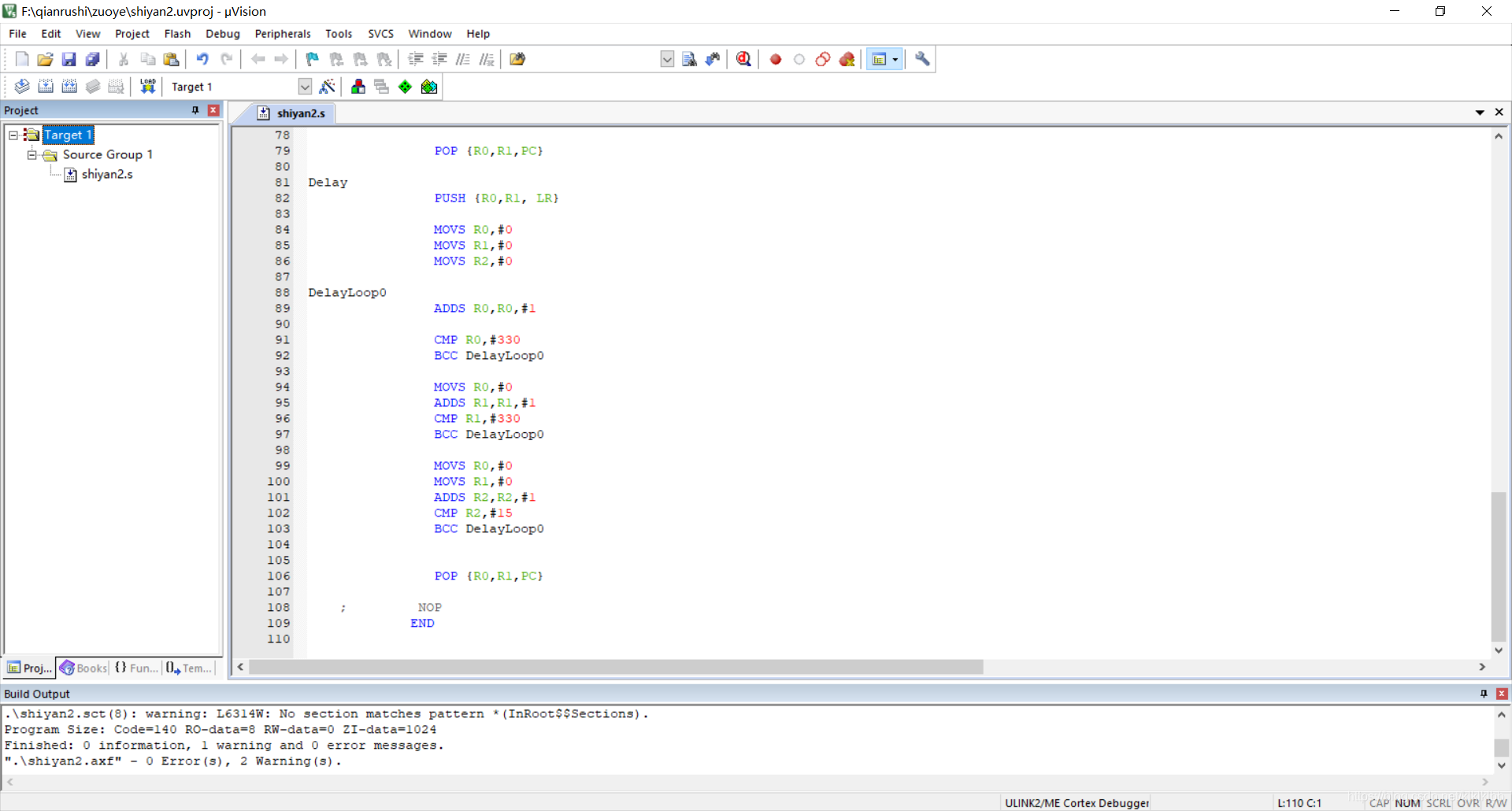

效果图如下：
