音视频系列7. 图像处理skimage

1. 图像基础

黑白图像用一个二维矩阵表示，灰度用0-1之间的数值表示。

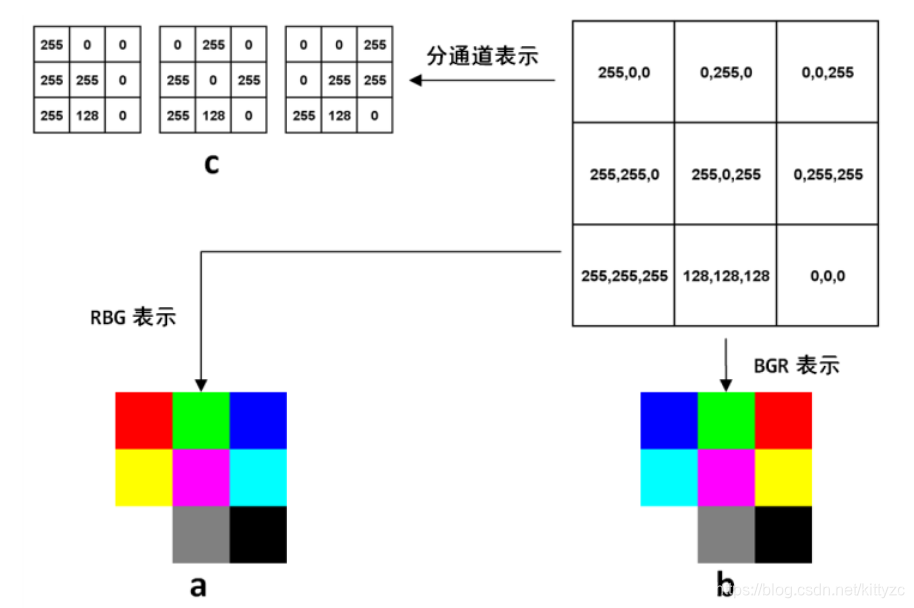

彩色图像分通道表示，如下图，每个通道是0-255之间的整数。注意数值越大越白，越小越黑。不管是RGB还是BGR，都是高度×宽度×通道数，H×W×C的表达方式，而在深度学习中，因为要对不同通道应用卷积，所以用的是另一种方式：C×H×W。使用numpy的transpose函数可以进行转换。

基于python脚本语言开发的数字图片处理包，比如PIL,Pillow, opencv, scikit-image等。 PIL和Pillow只提供最基础的数字图像处理，功能有限；opencv有不少功能，但是实际上是一个c++库，只是提供了python接口。scikit-image是基于scipy的一款图像处理包，它将图片作为numpy数组进行处理，一些基本的数字图像处理功能非常容易使用。

2. skimage

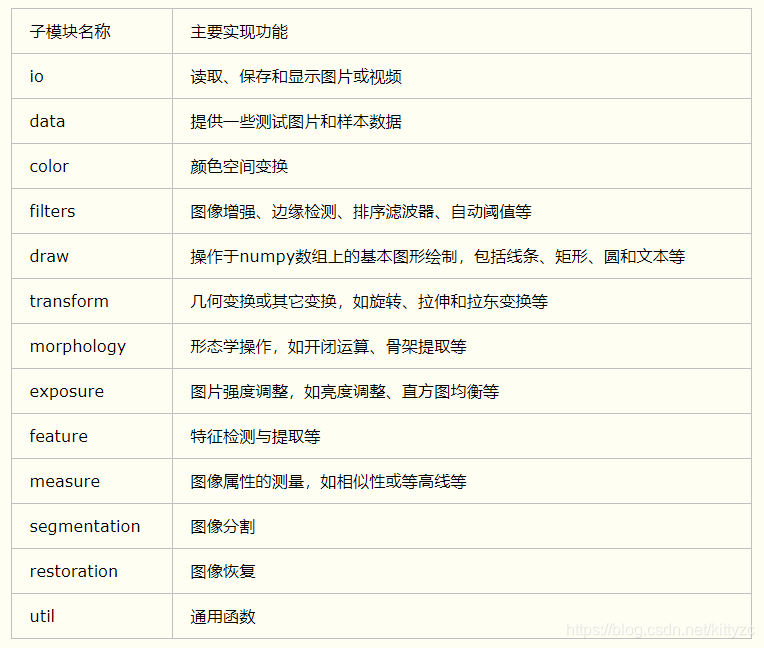

主要子模块列表如下：

2.1. io，读写

• imread，读取图片为3维numpy格式，灰度图片设置as_grey=True维2维numpy数组。
• imshow，将numpy数据显示为图片，RGB通道。
• imsave（fname,arr），保存图片
• ImageCollection(src,load_func)，批量操作图片
• concatenate_images，将集合中的图片组合成一个更高维的数组

2.2. data，数据

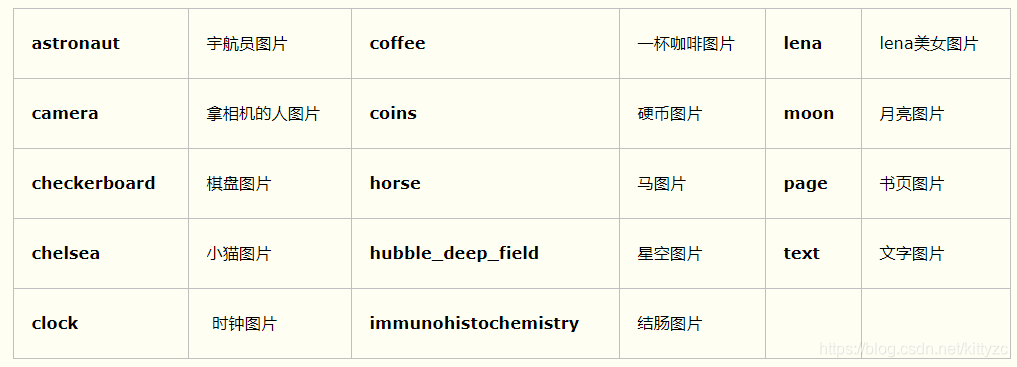

skimage程序自带了一些示例图片，如果我们不想从外部读取图片，就可以直接使用这些示例图片，比如data.coffee()：

2.3. transform，变形

resize，rescale，pyramid_gaussian，rotate

2.4. exposure，对比度和亮度

adjust_gamma，adjust_log，rescale_intensity，histogram,equalize_hist(直方图均衡化)

2.5. filters，图像滤波

高通滤波器：提升亮度差值，用于边缘检测。
低通滤波器：当亮度差值低于一定的阈值时，平滑该像素的亮度，用于模糊和去噪。
边缘检测：sobel，roberts，scharr，prewitt，gabor_filter；canny算子在feature中
平滑滤波：gaussian_filter(image, sigma)，median(img,morphology)
阈值分割：threshold_otsu，threshold_yen，threshold_li，threshold_adaptive（直接返回图像，其他返回阈值）

2.6. morphology，形态学（很有用）

dilation，erosion，openning(先腐蚀再膨胀，可以消除杂点)，closing(消除孔洞)，white-tophat(留下斑点)，black-tophat(留下孔洞)
convex_hull_image：凸包

2.7. rank，高级滤波

autolevel，bottomhat，tophat，enhance_contrast，entropy，equalize，gradient

2.8. measure，测量

label(连通)，regionprops(连通区域)，remove_small_objects，

3. 常用组合

边缘检测：一般需要先进行模糊处理，比如blur（简单的算术平均），medianBlur（对数字化视频噪声比较有效），GaussianBlur……然后进行边缘检测，比如Laplacian（会产生明显的边缘线条），Sobel和Scharr，canny（高斯滤波去噪、计算梯度、在边缘使用非最大抑制、边缘使用双阈值去除假阳性）
