C++项目 – 高并发内存池（四）Page Cache

一、PageCache设计

1.PageCache的整体结构

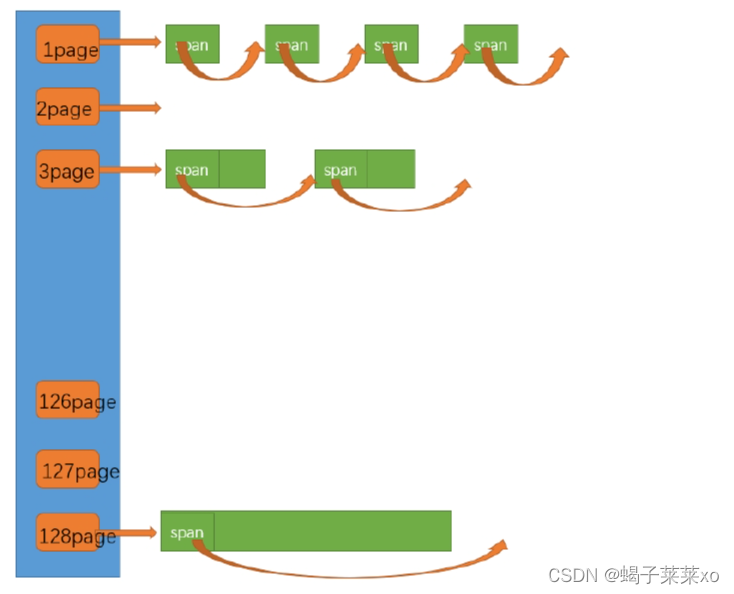

PageCache也是哈希桶结构，每个哈希桶下挂载的是Span，但是与Central Cache挂载的Span有两点不同：
在这里插入图片描述

哈希桶的映射规则不同：PageCache的映射规则为第一个哈希桶挂载的Span的size是一页，第二个哈希桶挂载的Span的size是两页，一直到最后一个哈希桶挂载的Span的size是128页；
Span结构不同：PageCache挂载的Span不切分成小内存块，因为其是直接分给CentralCache的；

这样的设计方便以页为单位的分配和回收；

申请内存：

当central cache向page cache申请内存时，page cache先检查对应位置有没有span，如果没有则向更大页寻找一个span，如果找到则分裂成两个。比如：申请的是4页page，4页page后面没有挂span，则向后面寻找更大的span，假设在10页page位置找到一个span，则将10页page span分裂为一个4页page span和一个6页page span。
如果找到_spanList[128]都没有合适的span，则向系统使用mmap、brk或者是VirtualAlloc等方式申请128页page span挂在自由链表中，再重复1中的过程。
需要注意的是central cache和page cache 的核心结构都是spanlist的哈希桶，但是他们是有本质区别的，central cache中哈希桶，是按跟thread cache一样的大小对齐关系映射的，他的spanlist中挂的span中的内存都被按映射关系切好链接成小块内存的自由链表。而page cache 中的spanlist则是按下标桶号映射的，也就是说第i号桶中挂的span都是i页内存。

释放内存：

如果central cache释放回一个span，则依次寻找span的前后page id的没有在使用的空闲span，看是否可以合并，如果合并继续向前寻找。这样就可以将切小的内存合并收缩成大的span，减少内存碎片。

2.Common.h的更新

定义全局静态变量NPAGES，是Page Cache中的哈希桶的大小，定义为129是因为Page Cache是按照页数进行映射的，一页的span映射到下标为1的桶，因此桶的有效下标从1开始比较偏方便；
定义全局静态变量PAGE_SHIFT，用于页与字节单位之间的转换，一页是8K Byte，也就是2 ^ 13 Byte；

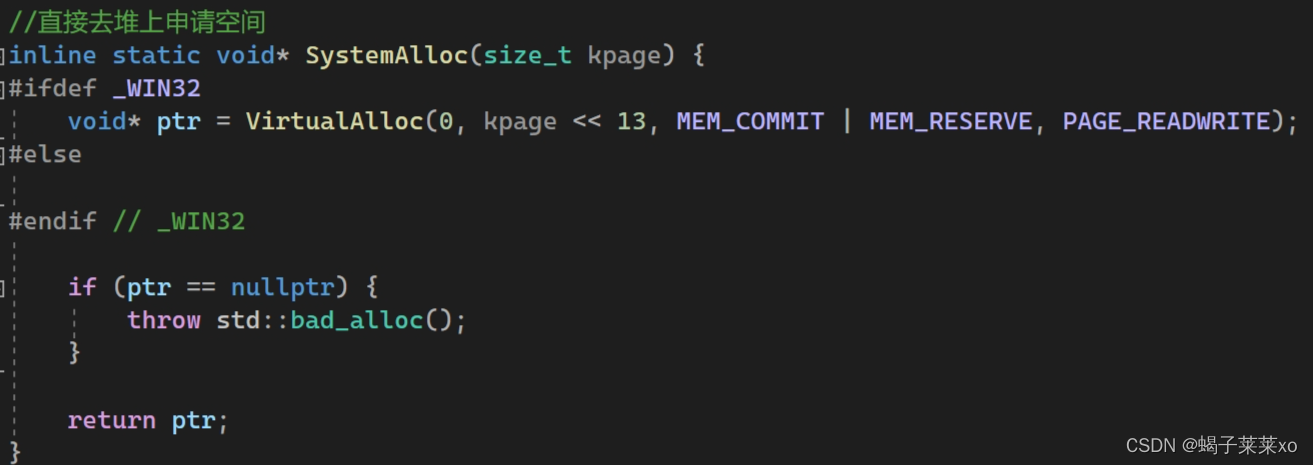

将ObjectPool.h中从堆中直接申请空间的代码移动到这里：
在SizeClass类中增加NumMovePage函数，用于根据当前对象size计算central cache一次向page cache获取多少页的span：
先根据一个对象的size获取该对象批量申请内存块的上限值，再计算一次申请内存上限的字节大小，转换成页为单位（/=8k）；

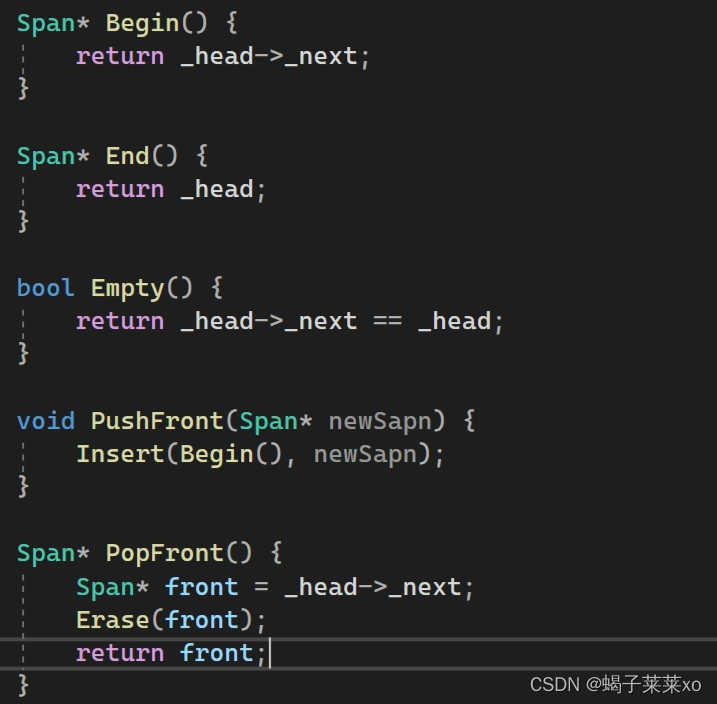

完善SpanList类的功能，增加类似迭代器（返回Span*）、头插、头删、判空功能；

3.CentralCache中的GetOneSpan函数的实现

特别注意加解锁问题

先查看当前的spanList中有没有非空的span，有就返回；如果没有就需要向PageCache申请Sapn；
申请下的Span是页为单位的大块内存，需要切分，获取大块内存的起始地址和终止地址；
大块内存切分成小内存块，尾插进freeList：地址是连续的，缓存利用率高；
所有内存切分完成后，再将该span头插进spanList；
在执行GetOneSpan函数之前，就已经加了桶锁，如果central cache需要向page cache申请span，就先将桶锁解除，因为下面的程序需要到page cache中申请内存，如果不解锁，其他线程无法访问这个桶，就会造成释放空间阻塞；
page cache的NewSpan函数涉及递归，加锁比较麻烦，因此直接在调用这个函数之前就加上锁，就相当于加上了全局锁；
在得到新的span之后，不用立即加上桶锁，因为此时这个span还没有挂载到spanList，其他线程访问不到；
在切分好span并挂载到spanList之前再加上桶锁；

Span* CentralCache::GetOneSpan(SpanList& spanList, size_t size) {
	//先检查该SpanList有没有未分配的Span
	Span* it = spanList.Begin();
	while (it != spanList.End()) {
		if (it->_freeList != nullptr) {
			return it;
		}
		else {
			it = it->_next;
		}
	}

	//先把central cache 的桶锁解掉，这样如果其他线程释放对象回来，就不会被阻塞
	spanList._mtx.unlock();

	//SpanList中没有空闲的Span，需要向page cache申请
	//在此处加上page cache的全局锁，NewSpan的所有操作都是加锁进行的
	PageCache::GetInstance()->_pageMtx.lock();
	Span* span = PageCache::GetInstance()->NewSpan(SizeClass::NumMovePage(size));
	PageCache::GetInstance()->_pageMtx.unlock();

	//从page cache获取到了新的span，需要进行切分
	//无需在此加上桶锁，因为该span还没有放到spanList中，其他线程访问不到

	//计算span大块内存的起始地址和大块内存的大小（字节数）
	char* start = (char*)(span->_pageID << PAGE_SHIFT);
	size_t bytes = span->_n << PAGE_SHIFT;
	char* end = start + bytes;

	//把大块内存切成自由链表链接起来
	//先切一块下来做头，方便尾插
	span->_freeList = start;
	start += size;
	void* tail = span->_freeList;

	while (start < end) {
		NextObj(tail) = start;
		tail = start;
		start += size;
	}

	//在span挂载到spanList之前加上桶锁
	spanList._mtx.lock();
	spanList.PushFront(span);
	return span;
}

4.PageCache类设计

PageCache类设计为单例模式，与CentralCache类似，
PageCache按span的页数进行映射，下标为1的_spanList下挂载的都是1页大小的Span；
需要加锁，这里不能使用桶锁了，因为如果当前size的SapnList没有span对象，就需要从更大size的spanlist中获取，再进行拆分，使用桶锁会造成频繁的加减锁，效率更低下，因此需要加全局锁；

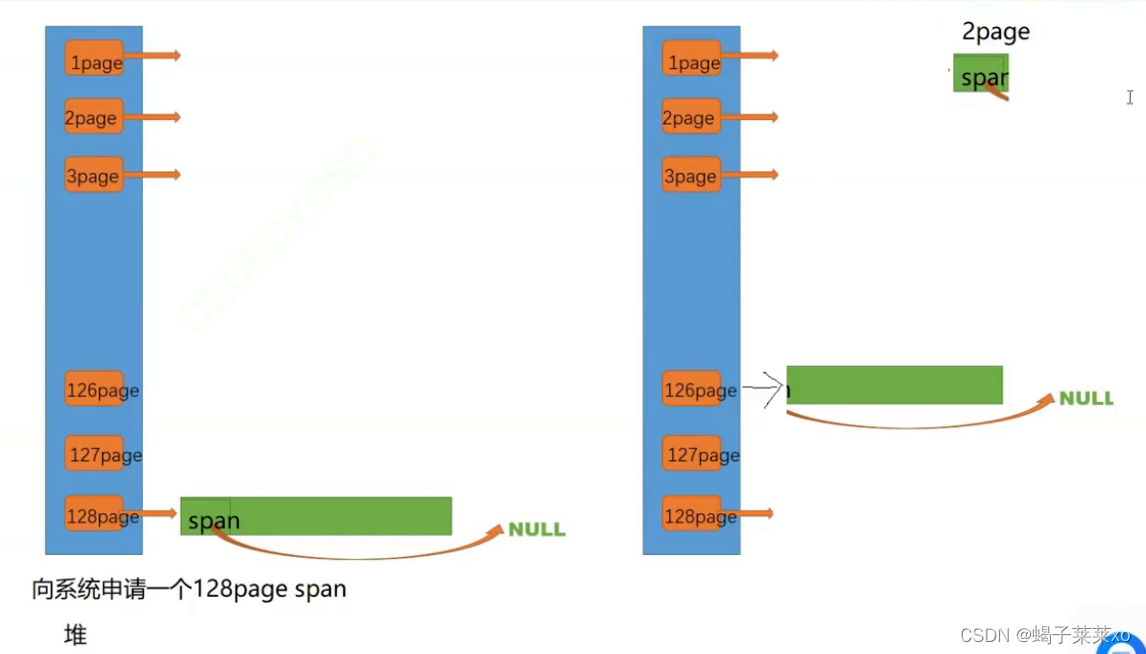

最开始page cache是没有挂载任何span的，第一次是向系统申请一个128页的span的，然后再向下分割给更小的span；

例如：把128页的span切分成2页的span和126页的span，2页的span返回给central cache使用，126页的span挂到126号桶中；
NewSpan函数的功能是返回一个k页的span；
- 先检查第k个桶里面有没有span，如果有就pop第一个span；如果为空，就检查后面的桶有没有span，如果有，可以进行切分；
- 切分成一个k页的span和一个n-k页的span，k页的span返回给central cache，n-k页的span挂到第n-k桶中去；

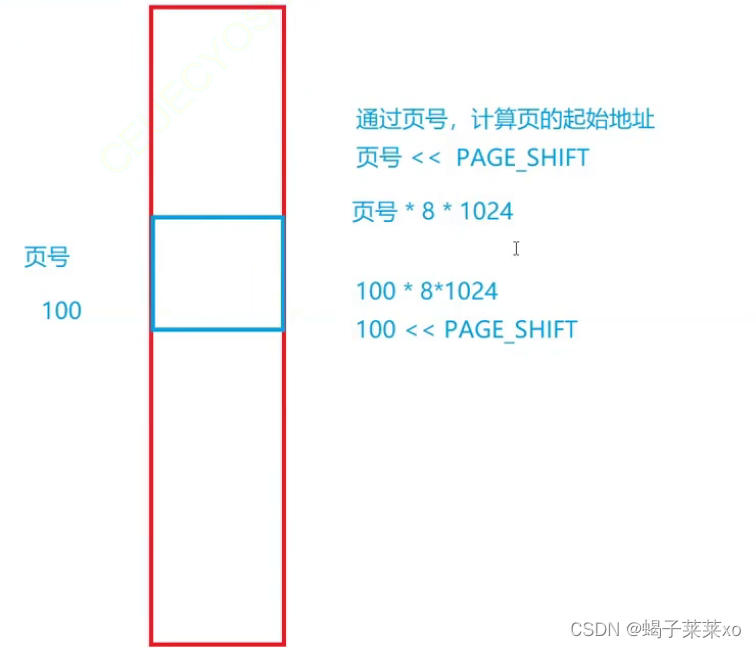

- 如果没有更大的page，就需要向堆申请内存；知道页的地址就可以计算出页的id；
- 在向堆申请了128页的内存后，直接插入到最有一个桶，然后递归调用本函数，就可以完成切分；

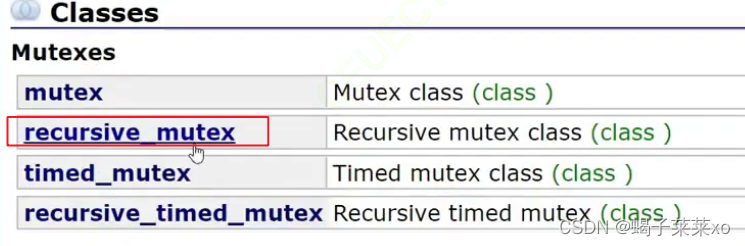

- 加解锁：使用普通锁是无法解决递归的加锁的，递归进去的时候程序已经被锁住，无法向下进行，造成死锁，可以使用递归互斥锁；

  也可以将重复调用的部分设计成子函数，就可以使用普通锁；
- 我们选择直接在central cache的GetOneSpan函数调用NewSpan函数之前就加锁，而不是在NewSpan函数中加锁；

Span* PageCache::NewSpan(size_t k)
{
	assert(k > 0 && k < NPAGES);
	//先检查第k个桶里面有没有span
	if (!_spanLists[k].Empty()) {
		//有就返回
		return _spanLists[k].PopFront();
	}

	//没有就需要检查后面的桶有没有更大的span,如果有可以拆分
	for (size_t i = k + 1; i < NPAGES; i++) {
		if (!_spanLists[i].Empty()) {
			Span* nspan = _spanLists[i].PopFront();
			Span* kspan = new Span;

			//在nspan头部且下一个k页的span
			//kspan返回
			//nspan剩下的部分挂载到相应的桶上
			kspan->_pageID = nspan->_pageID;
			kspan->_n = k;
			nspan->_pageID += k;
			nspan->_n -= k;

			_spanLists[nspan->_n].PushFront(nspan);
			return kspan;
		}
	}

	//走到这里说明没有更大的span了，需要向堆申请一个128页的大块内存
	Span* bigSpan = new Span;
	void* ptr = SystemAlloc(NPAGES - 1);
	bigSpan->_pageID = (PAGE_ID)ptr >> PAGE_SHIFT;
	bigSpan->_n = NPAGES - 1;

	_spanLists[NPAGES - 1].PushFront(bigSpan);
	//此时需要将_spanLists中的128页的内存切分，递归调用一下
	return NewSpan(k);
}

5.代码实现

common.h

#pragma once
//公共头文件

#include <iostream>
#include <vector>
#include <assert.h>
#include <thread>
#include <mutex>
#include <algorithm>
using std::cout;
using std::endl;
using std::vector;

static const size_t MAX_BYTES = 256 * 1024; //ThreadCache能分配对象的最大字节数
static const size_t NFREELIST = 208; //central cache 最大的哈希桶数量
static const size_t NPAGES = 129; //page cache 哈希桶的数量
static const size_t PAGE_SHIFT = 13; //页与字节的转换

#ifdef _WIN32
	#include<windows.h>
#else
//linux
#endif

#ifdef _WIN64
	typedef unsigned long long PAGE_ID;
#elif _WIN32
	typedef size_t PAGE_ID;
#elif
	//linux

#endif


//直接去堆上申请空间
inline static void* SystemAlloc(size_t kpage) {
#ifdef _WIN32
	void* ptr = VirtualAlloc(0, kpage << 13, MEM_COMMIT | MEM_RESERVE, PAGE_READWRITE);
#else

#endif // _WIN32

	if (ptr == nullptr) {
		throw std::bad_alloc();
	}

	return ptr;
}


// 访问obj的前4 / 8字节地址空间
static void*& NextObj(void* obj) {
	return *(void**)obj;
}

//自由链表类，用于管理切分好的小内存块
class FreeList {
public:
	void Push(void* obj) {
		assert(obj);
		//头插
		NextObj(obj) = _freeList;
		_freeList = obj;
	}

	//范围插入
	void PushRange(void* start, void* end) {
		assert(start);
		assert(end);

		NextObj(end) = _freeList;
		_freeList = start;
	}

	void* Pop() {
		assert(_freeList);

		//头删
		void* obj = _freeList;
		_freeList = NextObj(obj);

		return obj;
	}

	bool Empty() {
		return _freeList == nullptr;
	}

	//用于实现thread cache从central cache获取内存的慢开始算法
	size_t& MaxSize() {
		return _maxSize;
	}
private:
	void* _freeList = nullptr;
	size_t _maxSize = 1;
};


// 管理对齐和哈希映射规则的类
class SizeClass {
public:
	//对齐规则
	// 整体控制在最多10%左右的内碎片浪费
	// [1,128]				8byte对齐			freelist[0,16)
	// [128+1,1024]			16byte对齐			freelist[16,72)
	// [1024+1,8*1024]		128byte对齐			freelist[72,128)
	// [8*1024+1,64*1024]	1024byte对齐			freelist[128,184)
	// [64*1024+1,256*1024] 8*1024byte对齐		freelist[184,208)

	//RoundUp的子函数，根据对象大小和对齐数，返回对象对齐后的大小
	static inline size_t _RoundUp(size_t size, size_t align) {
		//if (size % align == 0) {
		//	return size;
		//}
		//else {
		//	return (size / align + 1) * align;
		//}

		//使用位运算能够得到一样的结果，但是位运算的效率很高
		return ((size + align - 1) & ~(align - 1));
	}

	//计算当前对象size字节对齐之后对应的size
	static inline size_t RoundUp(size_t size) {
		assert(size <= MAX_BYTES);

		if (size <= 128) {
			//8字节对齐
			return _RoundUp(size, 8);
		}
		else if (size <= 1024) {
			//16字节对齐
			return _RoundUp(size, 16);
		}
		else if (size <= 8 * 1024) {
			//128字节对齐
			return _RoundUp(size, 128);
		}
		else if (size <= 64 * 1024) {
			//1024字节对齐
			return _RoundUp(size, 1024);
		}
		else if (size <= 256 * 1024) {
			//8KB字节对齐
			return _RoundUp(size, 8 * 1024);
		}
		else {
			assert(false);
		}
		return -1;
	}

	//Index的子函数，用于计算映射的哈希桶下标
	static inline size_t _Index(size_t size, size_t alignShift) {
		//if (size % align == 0) {
		//	return size / align - 1;
		//}
		//else {
		//	return size / align;
		//}

		//使用位运算能够得到一样的结果，但是位运算的效率很高
		//使用位运算需要将输入参数由对齐数改为对齐数是2的几次幂、

		return ((size + (1 << alignShift) - 1) >> alignShift) - 1;
	}

	//计算对象size映射到哪一个哈希桶(freelist)
	static inline size_t Index(size_t size) {
		assert(size <= MAX_BYTES);

		//每个区间有多少个哈希桶
		static int groupArray[4] = { 16, 56, 56, 56 };
		if (size <= 128) {
			return _Index(size, 3);
		}
		else if (size <= 1024) {
			//由于前128字节不是16字节对齐，因此需要减去该部分，单独计算16字节对齐的下标
			//再在最终结果加上全部的8字节对齐哈希桶个数
			return _Index(size - 128, 4) + groupArray[0];
		}
		else if (size <= 8 * 1024) {
			return _Index(size - 1024, 7) + groupArray[0] + groupArray[1];
		}
		else if (size <= 64 * 1024) {
			return _Index(size - 8 * 1024, 10) + groupArray[0] + groupArray[1] + groupArray[2];
		}
		else if (size <= 256 * 1024) {
			return _Index(size - 64 * 1024, 13) + groupArray[0] + groupArray[1] + groupArray[2] + groupArray[3];
		}
		else {
			assert(false);
		}
		return -1;
	}

	//thread cache一次从central cache中获取多少内存块
	static size_t NumMoveSize(size_t size) {
		//一次获取的内存块由对象的大小来决定
		assert(size > 0);

		//将获取的数量控制在[2, 512]
		size_t num = MAX_BYTES / size;
		if (num < 2) {
			num = 2;
		}

		if (num > 512) {
			num = 512;
		}

		return num;
	}

	//计算central cache一次向page cache获取多少页的span
	static size_t NumMovePage(size_t size) {
		assert(size > 0);
		//先计算该对象一次申请内存块的上限值
		size_t num = NumMoveSize(size);
		//计算上限的空间大小
		size_t npage = num * size;
		//转换成page单位
		npage >>= PAGE_SHIFT;

		if (npage == 0) {
			npage = 1;
		}
		return npage;
	}
};

struct Span
{
	PAGE_ID _pageID = 0; // 大块内存起始页的页号
	size_t _n = 0; // 页的数量
	Span* _next = nullptr; // 双向链表的结构
	Span* _prev = nullptr;
	size_t _objSize = 0; // 切好的小对象的大小
	size_t _useCount = 0; // 切好小块内存，被分配给thread cache的计数
	void* _freeList = nullptr; // 切好的小块内存的自由链表
	bool _isUse = false; // 是否在被使用
};

class SpanList {
public:
	SpanList() {
		_head = new Span;
		_head->_next = _head;
		_head->_prev = _head;
	}

	void Insert(Span* pos, Span* newSapn) {
		assert(pos);
		assert(newSapn);

		Span* prev = pos->_prev;
		prev->_next = newSapn;
		newSapn->_prev = prev;
		newSapn->_next = pos;
		pos->_prev = newSapn;
	}

	void Erase(Span* pos) {
		assert(pos);
		assert(pos != _head);

		//不用释放空间
		Span* prev = pos->_prev;
		Span* next = pos->_next;
		prev->_next = next;
		next->_prev = prev;
	}

	Span* Begin() {
		return _head->_next;
	}

	Span* End() {
		return _head;
	}

	bool Empty() {
		return _head->_next == _head;
	}

	void PushFront(Span* newSapn) {
		Insert(Begin(), newSapn);
	}

	Span* PopFront() {
		Span* front = _head->_next;
		Erase(front);
		return front;
	}

private:
	Span* _head;		//头节点
public:
	std::mutex _mtx;	//桶锁
};

CentralCache.cpp

#define _CRT_SECURE_NO_WARNINGS 1
#include "CentralCache.h"

//单例模式静态成员的定义
CentralCache CentralCache::_sInstance;

//从CentralCache获取一定数量的内存对象给ThreadCache
size_t CentralCache::FetchRangeObj(void*& start, void*& end, size_t batchNum, size_t size) {
	//先根据对象size获取对应的spanList下标
	size_t index = SizeClass::Index(size);
	//每个线程访问spanList时需要加锁
	_spanLists[index]._mtx.lock();

	//获取非空的span
	Span* span = GetOneSpan(_spanLists[index], size);
	assert(span);
	assert(span->_freeList);

	//从span中获取batchNum个对象，若不够，就有多少拿多少
	start = span->_freeList;
	end = start;
	size_t i = 0;
	size_t actualNum = 1; // 实际拿到的对象数量
	while (i < batchNum - 1 && NextObj(end) != nullptr) {
		end = NextObj(end);
		actualNum++;
		i++;
	}
	//在span中去掉这一段对象
	span->_freeList = NextObj(end);
	NextObj(end) = nullptr;
	span->_useCount += actualNum;

	_spanLists[index]._mtx.unlock();

	return actualNum;
}

Span* CentralCache::GetOneSpan(SpanList& spanList, size_t size) {
	//先检查该SpanList有没有未分配的Span
	Span* it = spanList.Begin();
	while (it != spanList.End()) {
		if (it->_freeList != nullptr) {
			return it;
		}
		else {
			it = it->_next;
		}
	}

	//先把central cache 的桶锁解掉，这样如果其他线程释放对象回来，就不会被阻塞
	spanList._mtx.unlock();

	//SpanList中没有空闲的Span，需要向page cache申请
	//在此处加上page cache的全局锁，NewSpan的所有操作都是加锁进行的
	PageCache::GetInstance()->_pageMtx.lock();
	Span* span = PageCache::GetInstance()->NewSpan(SizeClass::NumMovePage(size));
	PageCache::GetInstance()->_pageMtx.unlock();

	//从page cache获取到了新的span，需要进行切分
	//无需在此加上桶锁，因为该span还没有放到spanList中，其他线程访问不到

	//计算span大块内存的起始地址和大块内存的大小（字节数）
	char* start = (char*)(span->_pageID << PAGE_SHIFT);
	size_t bytes = span->_n << PAGE_SHIFT;
	char* end = start + bytes;

	//把大块内存切成自由链表链接起来
	//先切一块下来做头，方便尾插
	span->_freeList = start;
	start += size;
	void* tail = span->_freeList;

	while (start < end) {
		NextObj(tail) = start;
		tail = start;
		start += size;
	}

	//在span挂载到spanList之前加上桶锁
	spanList._mtx.lock();
	spanList.PushFront(span);
	return span;
}

PageCache.h

#pragma once
#include "Common.h"

//单例模式
class PageCache {
public:
	static PageCache* GetInstance() {
		return &_sInstance;
	}

	std::mutex _pageMtx; //全局锁

	//获取一个k页的Span
	Span* NewSpan(size_t k);

private:
	SpanList _spanLists[NPAGES];

	PageCache() {}

	PageCache(const PageCache&) = delete;

	static PageCache _sInstance;
};

PageCache.cpp

#define _CRT_SECURE_NO_WARNINGS 1
#include "PageCache.h"

PageCache PageCache::_sInstance;

Span* PageCache::NewSpan(size_t k)
{
	assert(k > 0 && k < NPAGES);
	//先检查第k个桶里面有没有span
	if (!_spanLists[k].Empty()) {
		//有就返回
		return _spanLists[k].PopFront();
	}

	//没有就需要检查后面的桶有没有更大的span,如果有可以拆分
	for (size_t i = k + 1; i < NPAGES; i++) {
		if (!_spanLists[i].Empty()) {
			Span* nspan = _spanLists[i].PopFront();
			Span* kspan = new Span;

			//在nspan头部且下一个k页的span
			//kspan返回
			//nspan剩下的部分挂载到相应的桶上
			kspan->_pageID = nspan->_pageID;
			kspan->_n = k;
			nspan->_pageID += k;
			nspan->_n -= k;

			_spanLists[nspan->_n].PushFront(nspan);
			return kspan;
		}
	}

	//走到这里说明没有更大的span了，需要向堆申请一个128页的大块内存
	Span* bigSpan = new Span;
	void* ptr = SystemAlloc(NPAGES - 1);
	bigSpan->_pageID = (PAGE_ID)ptr >> PAGE_SHIFT;
	bigSpan->_n = NPAGES - 1;

	_spanLists[NPAGES - 1].PushFront(bigSpan);
	//此时需要将_spanLists中的128页的内存切分，递归调用一下
	return NewSpan(k);
}

二、申请内存过程联调

#include "ConcurrentAlloc.h"
#include "ThreadCache.h"


void TestConcurrentAlloc1() {
	void* p1 = ConcurrentAlloc(5);
	void* p2 = ConcurrentAlloc(78);
	void* p3 = ConcurrentAlloc(9);
	void* p4 = ConcurrentAlloc(12);
	void* p5 = ConcurrentAlloc(100);
	void* p6 = ConcurrentAlloc(58);

	cout << p1 << endl;
	cout << p2 << endl;
	cout << p3 << endl;
	cout << p4 << endl;
	cout << p5 << endl;
	cout << p6 << endl;
}

void TestConcurrentAlloc2() {
	//6字节申请1024次
	for (int i = 0; i < 1024; i++) {
		void* p1 = ConcurrentAlloc(6);
		cout << p1 << endl;
	}
	//第1025次会不会向page cache申请内存
	void* p2 = ConcurrentAlloc(8);
	cout << p2 << endl;

}


int main() {
	TestConcurrentAlloc2();
	return 0;
}
