什么是NAT？

NAT（Network Address Translation）技术就是我们常常用到的网络地址转换技术，最简单的说法就是把内部私有网络地址（IP地址）转换成合法网络IP地址的技术。当私有网主机和公共网主机通信的IP包经过NAT网关时，将IP包中的源IP或目的IP在私有IP和NAT的公共IP之间进行转换。

NAT的分类

在这里插入图片描述
我们用一个实验来实现NAT技术的应用

实验目的

实现在NAT原理下的全网互通

实验环境

ensp软件中两台路由、一个cloud、一台三层交换机、一个server、四台主机

实验思路

1、 我们先对三层交换机sw1配置，需要划分vlan，配置6个access口，4个vlanif逻辑口，1个默认路由
2、 接下来对路由R1配置，需要为两个物理接口配IP地址，3个静态1个默认，静态NAT、动态NAT、easy IP和外网访问内网服务的命令
3、 最后配置R2，三个静态，两个物理接口的IP地址，一个环回地址
4、 测试需要用到VMware一台win7虚拟机，自己制作一个html文档，在虚拟机网页中打开

实验过程

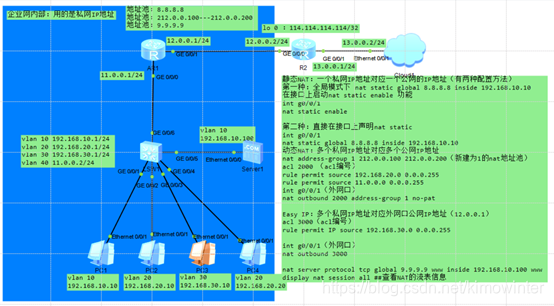

按照下图在ensp中建立拓扑图
在这里插入图片描述

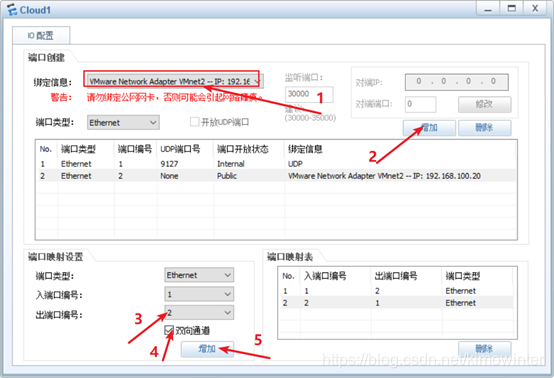

我们在连接cloud之前要先对其进行设置，绑定网卡在这里插入图片描述在这里插入图片描述

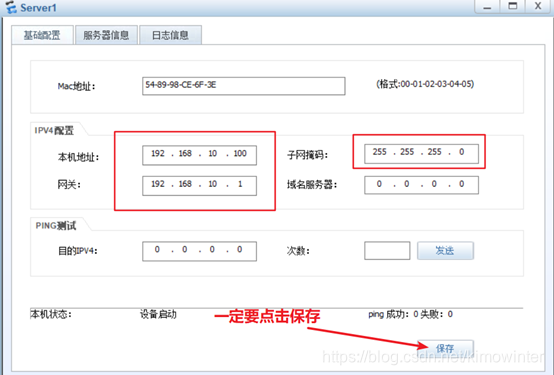

我们进行server的设置
在这里插入图片描述
在这里插入图片描述

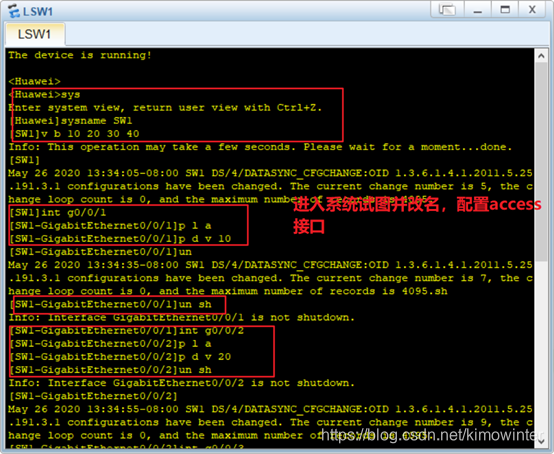

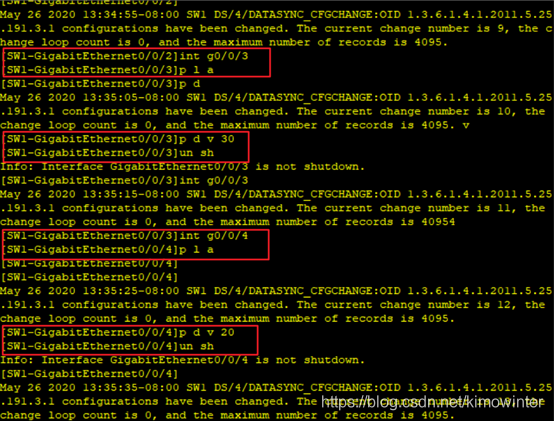

我们首先来配置三层交换机SW1

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
我们一定不要忘记给sw1配默认路由
在这里插入图片描述

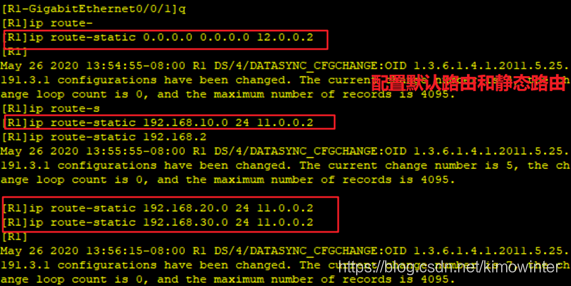

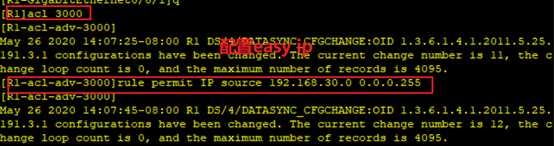

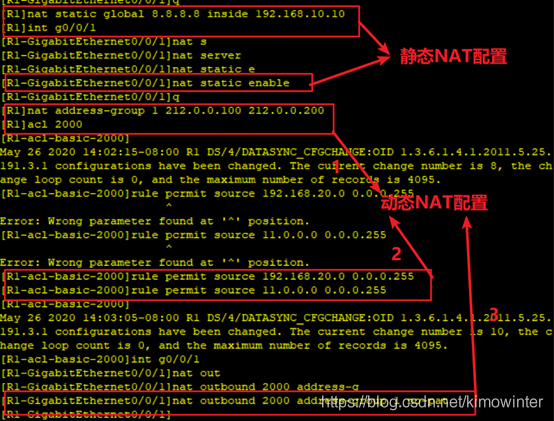

路由R1配置

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
配置外网访问内部服务的命令

在这里插入图片描述

在这里插入图片描述

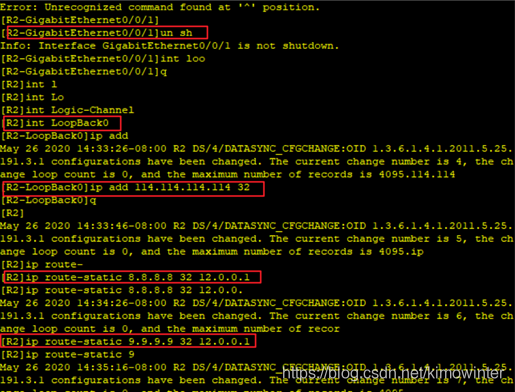

配置路由R2

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

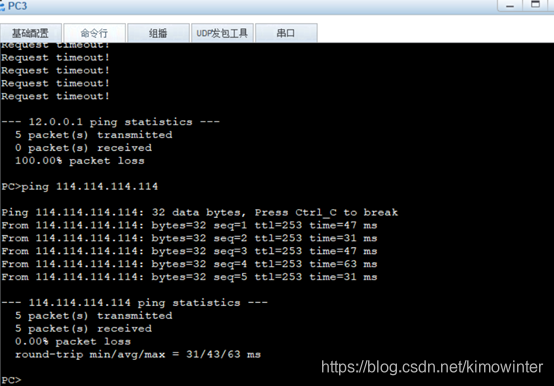

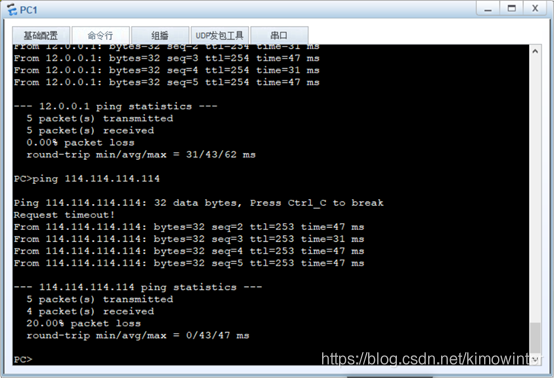

配置命令完成，我们进行测试，我们用主机分别去ping 114.114.114.114

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
我们用vmware里的一台虚拟机（win7）连接之前配置好的cloud，虚拟机也设置绑定vm2网卡，并配虚拟机IP地址
在这里插入图片描述

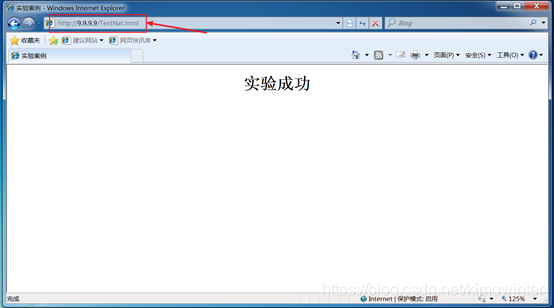

然后我们进入网页打开我们之前保存的html文件，实验成功

在这里插入图片描述
