Sentinel源码分析

1.Sentinel的基本概念

Sentinel实现限流、隔离、降级、熔断等功能，本质要做的就是两件事情：

统计数据：统计某个资源的访问数据（QPS、RT等信息）

规则判断：判断限流规则、隔离规则、降级规则、熔断规则是否满足

这里的资源就是希望被Sentinel保护的业务，例如项目中定义的controller方法就是默认被Sentinel保护的资源。

1.1.ProcessorSlotChain

实现上述功能的核心骨架是一个叫做ProcessorSlotChain的类。这个类基于责任链模式来设计，将不同的功能（限流、降级、系统保护）封装为一个个的Slot，请求进入后逐个执行即可。

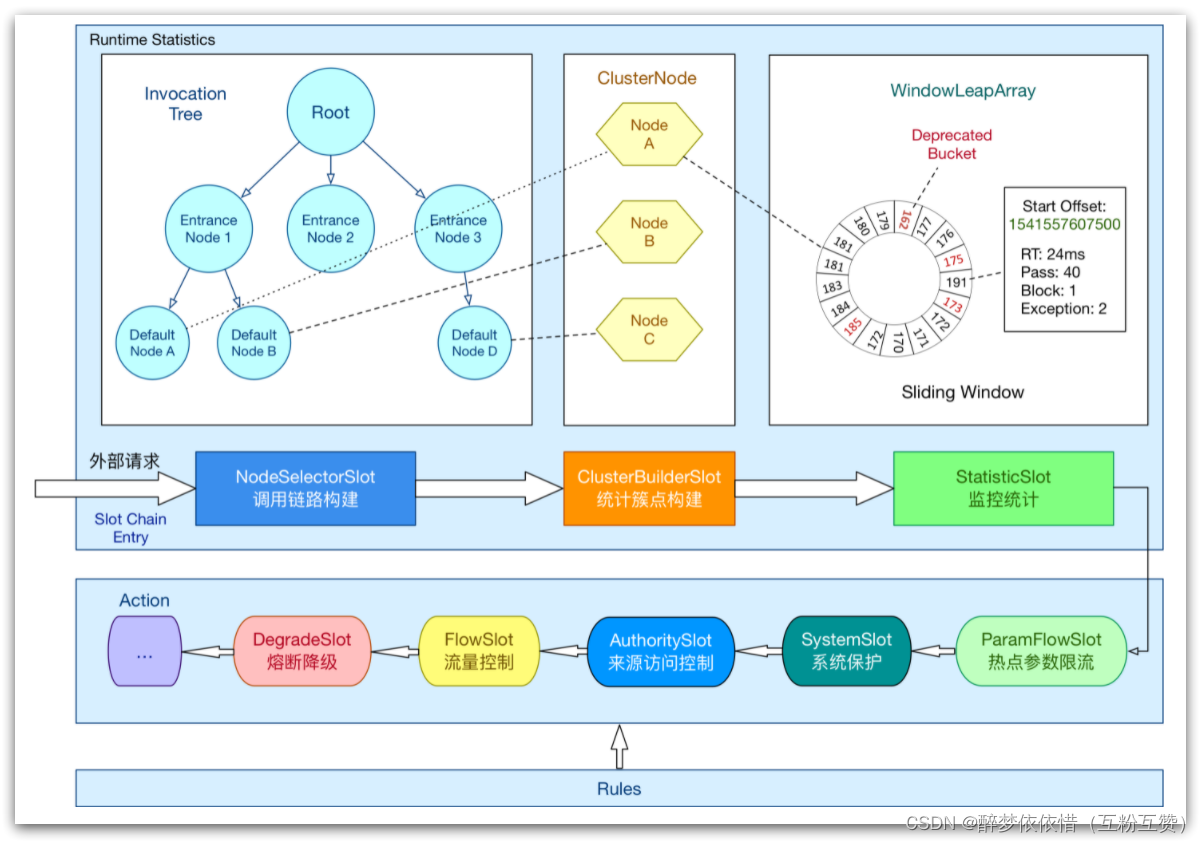

其工作流如图：

责任链中的Slot也分为两大类：

统计数据构建部分（statistic）

NodeSelectorSlot：负责构建簇点链路中的节点（DefaultNode），将这些节点形成链路树

ClusterBuilderSlot：负责构建某个资源的ClusterNode，ClusterNode可以保存资源的运行信息（响应时间、QPS、block 数目、线程数、异常数等）以及来源信息（origin名称）

StatisticSlot：负责统计实时调用数据，包括运行信息、来源信息等

规则判断部分（rule checking）

AuthoritySlot：负责授权规则（来源控制）

SystemSlot：负责系统保护规则

ParamFlowSlot：负责热点参数限流规则

FlowSlot：负责限流规则

DegradeSlot：负责降级规则

1.2.Node

Sentinel中的簇点链路是由一个个的Node组成的，Node是一个接口，包括下面的实现：

controller里面的每一个方法都是不同的入口节点方法，比如两个controller方法调用service中的同一个方法，那么service的该资源方法就会创建两个不同的defaultNode节点。

可以认为DefaultNode类型是链路模式使用的，而ClusterNode类型则是非链路模式使用。

所有的节点都可以记录对资源的访问统计数据，所以都是StatisticNode的子类。

按照作用分为两类Node：

DefaultNode：代表链路树中的每一个资源，一个资源出现在不同链路中时，会创建不同的DefaultNode节点。而树的入口节点叫EntranceNode，是一种特殊的DefaultNode

ClusterNode：代表资源，一个资源不管出现在多少链路中，只会有一个ClusterNode。记录的是当前资源被访问的所有统计数据之和。

DefaultNode记录的是资源在当前链路中的访问数据，用来实现基于链路模式的限流规则。ClusterNode记录的是资源在所有链路中的访问数据，实现默认模式、关联模式的限流规则。

例如：我们在一个SpringMVC项目中，有两个业务：

业务1：controller中的资源/order/query访问了service中的资源/goods

业务2：controller中的资源/order/save访问了service中的资源/goods

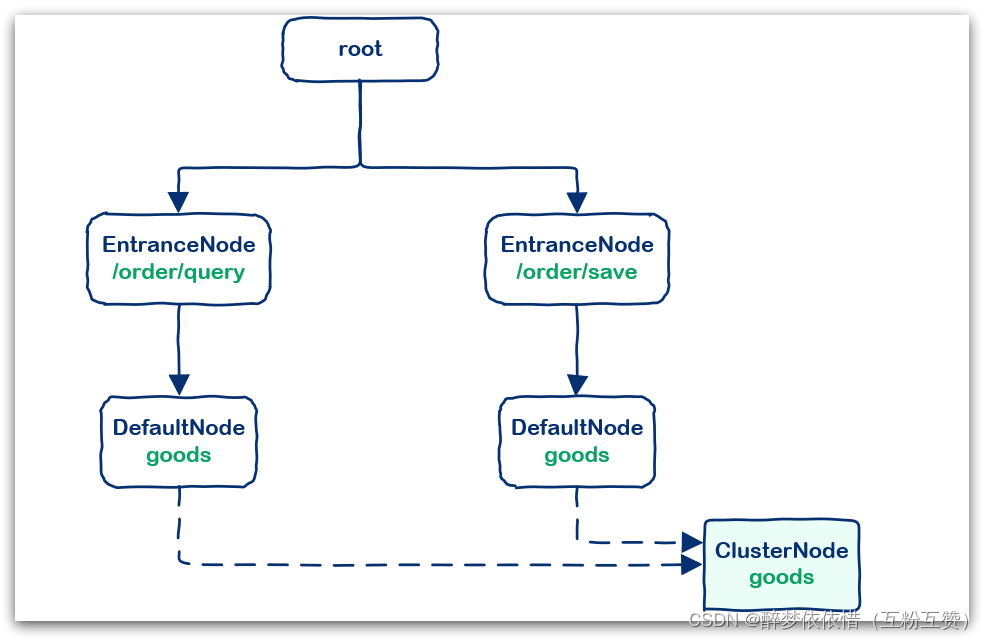

创建的链路图如下：

1.3.Entry

默认情况下，Sentinel会将controller中的方法作为被保护资源，那么问题来了，我们该如何将自己的一段代码标记为一个Sentinel的资源呢？

Sentinel中的资源用Entry来表示。声明Entry的API示例：
// 资源名可使用任意有业务语义的字符串，比如方法名、接口名或其它可唯一标识的字符串。
try (Entry entry = SphU.entry("resourceName")) {
  // 被保护的业务逻辑
  // do something here...
} catch (BlockException ex) {
  // 资源访问阻止，被限流或被降级
  // 在此处进行相应的处理操作
}
1.3.1.自定义资源

例如，我们在order-service服务中，将OrderService的queryOrderById()方法标记为一个资源。

1）首先在order-service中引入sentinel依赖

<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
</dependency>
2）然后配置Sentinel地址
spring:
  cloud:
    sentinel:
      transport:
        dashboard: localhost:8089 # 这里我的sentinel用了8089的端口
3）修改OrderService类的queryOrderById方法

代码这样来实现：
public Order queryOrderById(Long orderId) {
    // 创建Entry，标记资源，资源名为resource1
    try (Entry entry = SphU.entry("resource1")) {
        // 1.查询订单，这里是假数据
        Order order = Order.build(101L, 4999L, "小米 MIX4", 1, 1L, null);
        // 2.查询用户，基于Feign的远程调用
        User user = userClient.findById(order.getUserId());
        // 3.设置
        order.setUser(user);
        // 4.返回
        return order;
    }catch (BlockException e){
        log.error("被限流或降级", e);
        return null;
    }
}
4）访问

打开浏览器，访问order服务：http://localhost:8080/order/101

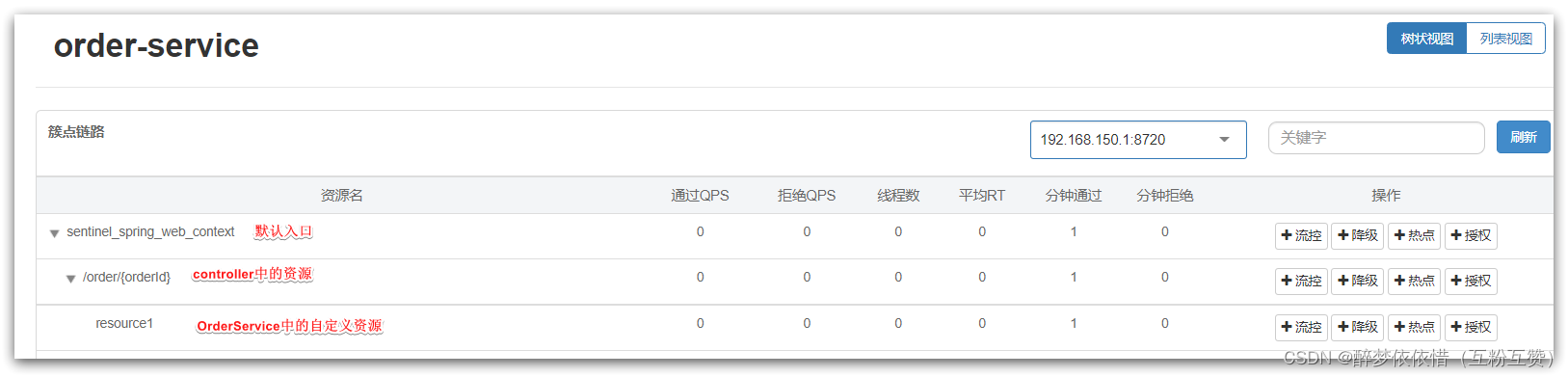

然后打开sentinel控制台，查看簇点链路：

1.3.2.基于注解标记资源

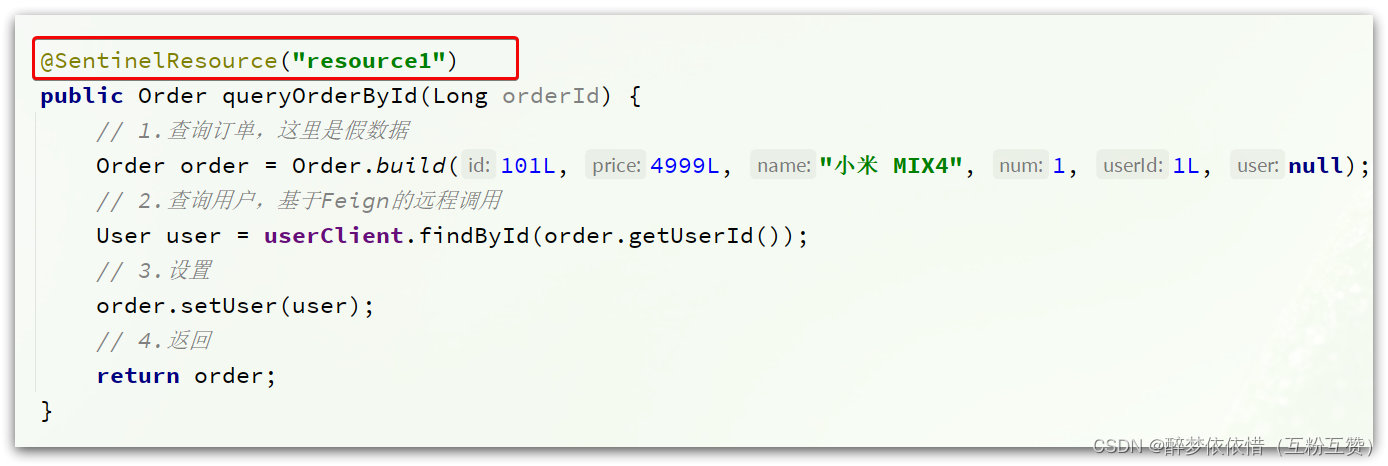

在之前学习Sentinel的时候，我们知道可以通过给方法添加@SentinelResource注解的形式来标记资源。

这个是怎么实现的呢？

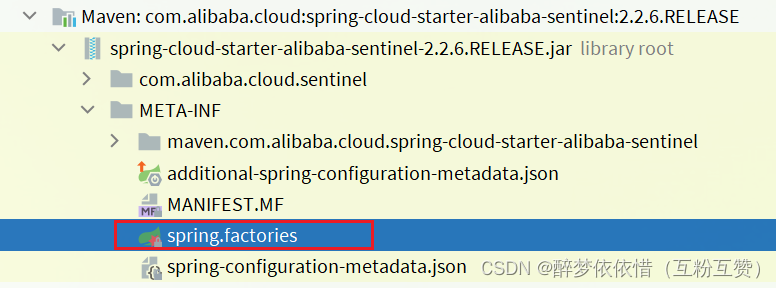

来看下我们引入的Sentinel依赖包：

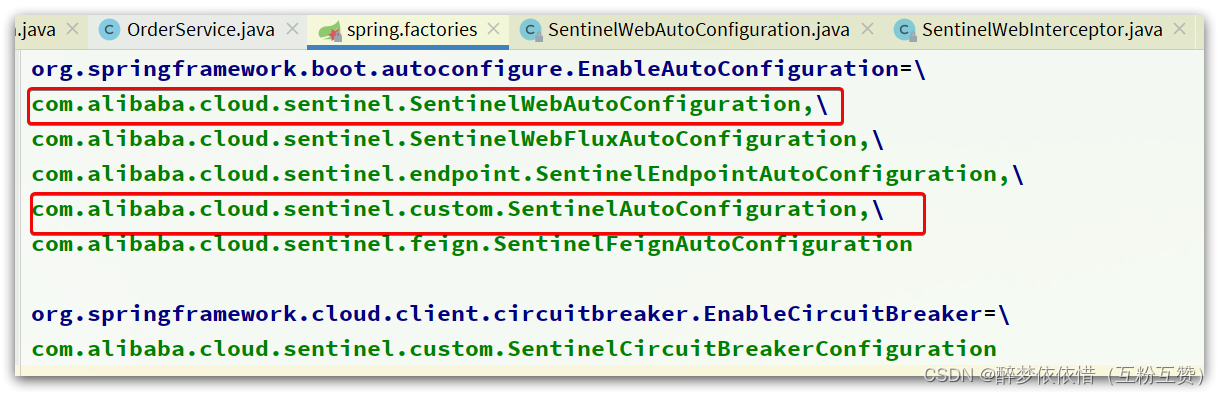

其中的spring.factories声明需要就是自动装配的配置类，内容如下：

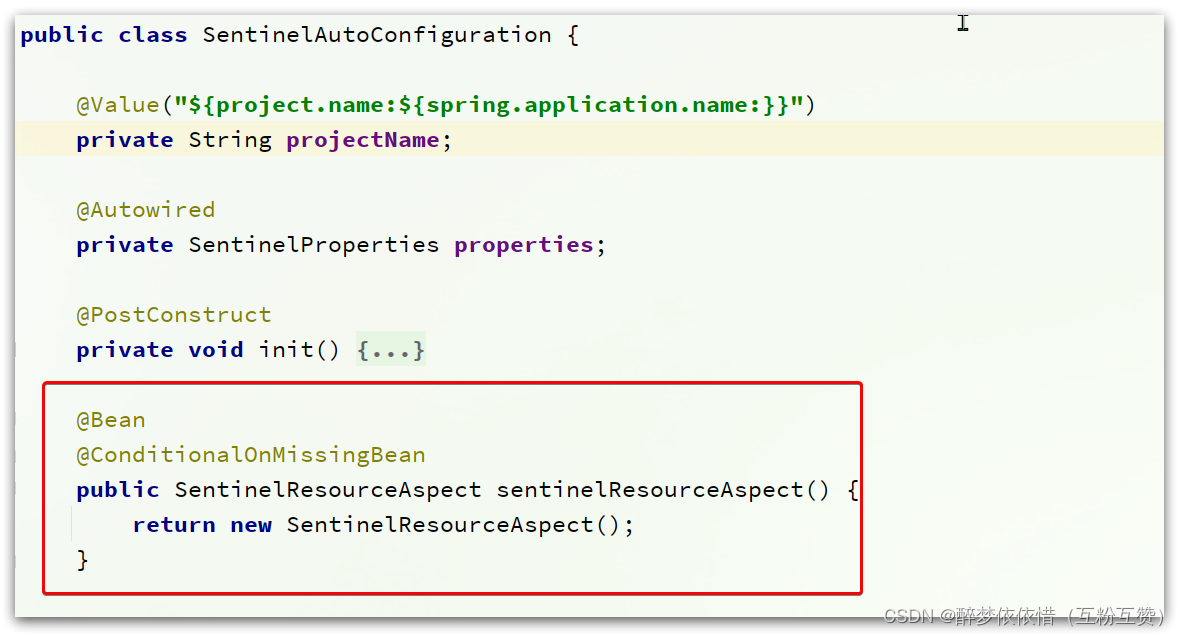

我们来看下SentinelAutoConfiguration这个类：

可以看到，在这里声明了一个Bean，SentinelResourceAspect：
/**
 * Aspect for methods with {@link SentinelResource} annotation.
 *
 * @author Eric Zhao
 */
@Aspect
public class SentinelResourceAspect extends AbstractSentinelAspectSupport {
    // 切点是添加了 @SentinelResource注解的类
    @Pointcut("@annotation(com.alibaba.csp.sentinel.annotation.SentinelResource)")
    public void sentinelResourceAnnotationPointcut() {
    }

    // 环绕增强
    @Around("sentinelResourceAnnotationPointcut()")
    public Object invokeResourceWithSentinel(ProceedingJoinPoint pjp) throws Throwable {
        // 获取受保护的方法
        Method originMethod = resolveMethod(pjp);
        // 获取 @SentinelResource注解
        SentinelResource annotation = originMethod.getAnnotation(SentinelResource.class);
        if (annotation == null) {
            // Should not go through here.
            throw new IllegalStateException("Wrong state for SentinelResource annotation");
        }
        // 获取注解上的资源名称
        String resourceName = getResourceName(annotation.value(), originMethod);
        EntryType entryType = annotation.entryType();
        int resourceType = annotation.resourceType();
        Entry entry = null;
        try {
            // 创建资源 Entry
            entry = SphU.entry(resourceName, resourceType, entryType, pjp.getArgs());
            // 执行受保护的方法
            Object result = pjp.proceed();
            return result;
        } catch (BlockException ex) {
            return handleBlockException(pjp, annotation, ex);
        } catch (Throwable ex) {
            Class<? extends Throwable>[] exceptionsToIgnore = annotation.exceptionsToIgnore();
            // The ignore list will be checked first.
            if (exceptionsToIgnore.length > 0 && exceptionBelongsTo(ex, exceptionsToIgnore)) {
                throw ex;
            }
            if (exceptionBelongsTo(ex, annotation.exceptionsToTrace())) {
                traceException(ex);
                return handleFallback(pjp, annotation, ex);
            }

            // No fallback function can handle the exception, so throw it out.
            throw ex;
        } finally {
            if (entry != null) {
                entry.exit(1, pjp.getArgs());
            }
        }
    }
}
简单来说，@SentinelResource注解就是一个标记，而Sentinel基于AOP思想，对被标记的方法做环绕增强，完成资源（Entry）的创建。

1.4.Context

上一节，我们发现簇点链路中除了controller方法、service方法两个资源外，还多了一个默认的入口节点：

sentinel_spring_web_context，是一个EntranceNode类型的节点

这个节点是在初始化Context的时候由Sentinel帮我们创建的。

1.4.1.什么是Context

那么，什么是Context呢？

Context 代表调用链路上下文，贯穿一次调用链路中的所有资源（ Entry），基于ThreadLocal。

Context 维持着入口节点（entranceNode）、本次调用链路的 curNode（当前资源节点）、调用来源（origin）等信息。

后续的Slot都可以通过Context拿到DefaultNode或者ClusterNode，从而获取统计数据，完成规则判断

Context初始化的过程中，会创建EntranceNode，contextName就是EntranceNode的名称

对应的API如下：
// 创建context，包含两个参数：context名称、 来源名称
ContextUtil.enter("contextName", "originName");
1.4.2.Context的初始化

那么这个Context又是在何时完成初始化的呢？

1.4.2.1.自动装配

来看下我们引入的Sentinel依赖包：

其中的spring.factories声明需要就是自动装配的配置类，内容如下：

我们先看SentinelWebAutoConfiguration这个类：
