Sentinel源码解析

一、Sentinel工作原理

• 工作流程：一个请求发送，会贯穿多个资源有序进行，最终对不同资源会有对用的插槽，进行流量监控和限制等操作

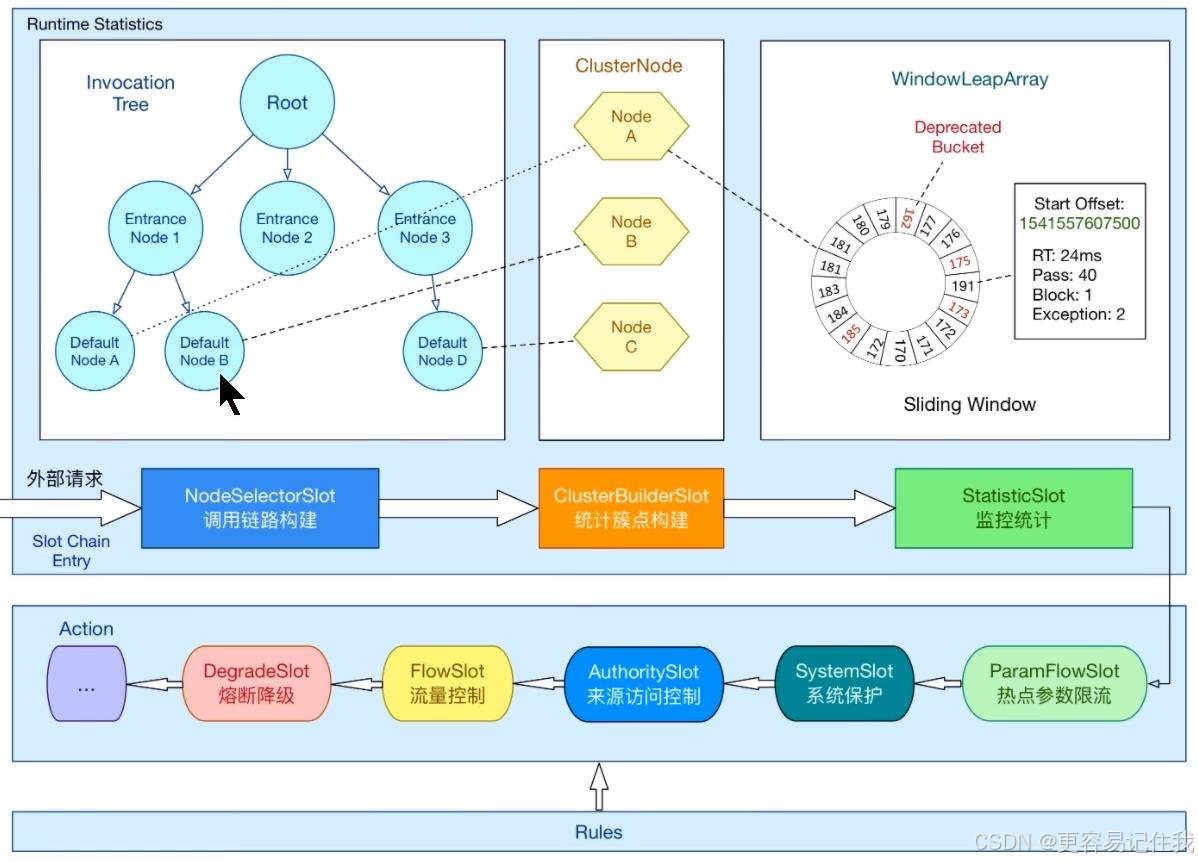

• 架构图解析

  • 核心骨架(ProcessorSloatChain)：将不同的slot按照顺序串在一起（责任链模式），从而将不同的功能（限流、降级和保护）组合到一起，系统会为每一套资源创建一个slotChain
  • slotChain分为两部分
    • 统计数据构建（statistic）
    • 判断部分（rule checking）


• SPI机制

  • Sentinel中各slot的执行顺序是固定的。Sentinel将ProcessorSlot作为SPI的接口进行扩展，使得SloatChain具备了扩展能力，用户可以自定义slot并插入到固定的slot的任意位置

• 在 Sentinel 里面，每一个资源都对应一个资源名称和Entry。

• Entry 可以通过对主流框架的适配自动创建，也可以通过注解的方式或调用 API 显式创建

• 每一个 Entry 创建的时候，同时也会创建一系列功能插槽（slot chain）。这些插槽有不同的职责

  • Slot介绍：用于对资源的流量监控、限制和降级
    • NodeSelectorSlot 负责收集资源的路径，并将这些资源的调用路径，以树状结构存储起来，用于根据调用路径来限流降级；
    • ClusterBuilderSlot 则用于存储资源的统计信息以及调用者信息，例如该资源的 RT, QPS, thread count 等等，这些信息将用作为多维度限流，降级的依据；
    • StatisticSlot 则用于记录、统计不同纬度的 runtime 指标监控信息；
    • FlowSlot 则用于根据预设的限流规则以及前面 slot 统计的状态，来进行流量控制；
    • AuthoritySlot 则根据配置的黑白名单和调用来源信息，来做黑白名单控制；
    • DegradeSlot 则通过统计信息以及预设的规则，来做熔断降级；
    • SystemSlot 则通过系统的状态，例如 load1 等，来控制总的入口流量；
  • Context介绍：贯穿于整个请求的资源的上下文
    • 每一个资源必须属于一个上下文，如果没有创建，则会自动创建一个name为sentinel_default_context的默认context
    • Context 代表调用链路上下文，贯穿一次调用链路中的所有 Entry。Context 维 持着入口节点（entranceNode）、本次调用链路的 curNode、调用来源（origin）等信息。Context 名称即为调用链路入口名称。
      • Context 维持的方式：通过 ThreadLocal 传递，只有在入口 enter 的时候生效。由于 Context 是通过 ThreadLocal 传递的，因此对于异步调用链路，线程切换的时候会丢掉 Context，因此需要手动通过 ContextUtil.runOnContext(context, from) 来变换 context。
      • ContextUtil.runOnContext(context, from)：创建一个来自from资源的访问的上下文。
        • from：请求来源的上级资源服务名称
      • Entry entry = SphU.entry(xxx) ：假设资源名（配置的监控的资源名称）为xxx，获取当前资源的Entry对象；Entry对象是否存在就代表是否有限流或者降级
        • entry.exit()：最终要释放上下文，避免线程之间出现上下文干扰
  • Entry：存储每个资源的信息，以及当前节点和来源节点等信息
    • 每一次资源调用都会创建一个 Entry。Entry 包含了资源名、curNode（当前统计节点）、originNode（来源统计节点）等信息。
      • CtEntry 为普通的 Entry，在调用 SphU.entry(xxx) 的时候创建。特性：Linked entry within current context（内部维护着 parent 和 child）
        • CtEntry 构造函数中会做调用链的变换，即将当前 Entry 接到传入 Context 的调用链路上（setUpEntryFor）。
        • 资源调用结束时需要 entry.exit()。exit 操作会过一遍 slot chain exit，恢复调用栈，exit context 然后清空 entry 中的 context 防止重复调用。
  • Node：Sentinel 里面的各种种类的统计节点
    • StaticNode：统计节点，滑动窗口的结构
    • EntranceNode：入口节点，用于统计一个Context的总流量
    • DefaultNode：默认节点，用于统计一个资源的流量
    • ClusterNode：用于统计所有Context的同一资源的总流量

二、Sentinel核心源码

2.1、SentinelResourceAspect：Sentinel切面拦截类

• 拦截@SentinelResource
  • 通过注解获取 value：获取对应的资源名，若不存在，则反射获取方法名作为资源名、entryType和resourceType
  • entry = SphU.entry(resourceName, resourceType, entryType, pjp.getArgs());//创建entry增强
  • 内部进入：entryWithType(name, resourceType, entryType, count, false, args)
    • count参数：代表当前请求的qps增长值，假设 是1，则代表，当前资源被访问流量+1
  • 然后进入重载方法，构建资源对象StringResourceWrapper，进入entryWithPriority方法
  • entryWithPriority(ResourceWrapper resourceWrapper, int count, boolean prioritized, Object… args)
    • prioritized：代表是否进行优先级处理，false：代表直接通过，true：代表需要判定
      • 等待时长，根据配置的流量规则进行计算
  • entryWithPriority方法详解
    • Context context = ContextUtil.getContext();//会从ThreaLocal中获取当前线程的上下文
    • context instanceof NullContext：如果是此上下文，则代表当前线程已经超过了上下文的阈值，则值初始化entry对象，不再进行任何规则检测
    • context == null：则创建一个默认的上下文
    • !Constants.ON：如果关闭了全局检测，则直接返回entry对象，不再进行任何规则检测
    • ProcessorSlot chain = lookProcessChain(resourceWrapper); //查找或创建slotChain，也就是获得一个完整的调用链路
      • 先从缓存中获取，key代表资源，value就是整个slotChain 调用链路
      • 如果没有找到或者超过了最大的链路规定数量，则chain == null，初始化Entry对象，不再进行任何规则检测
      • 否则创建一个新的链路并放到缓存中，并返回ProcessorSlot对象
    • 随后：chain.entry(context, resourceWrapper, null, count, prioritized, args); 对整个调用链路操作
      • 按照整个固定的调用链路，再次调用各slot的entry方法，然后进入StaticSlot的entry方法
    • StaticSlot的entry方法，就是流控规则的起始方法
    • fireEntry(context, resourceWrapper, node, count, prioritized, args);
      - 此方法就会调用后续的其他校验slot，验证流控规则方法（FlowSlot、DegradeSlot等流控降级等验证）
      • 会根据流控规则。抛出对应的错误异常
      • 如果没有被限流，则代表允许通过，会将通过线程数和通过请求数，分别增加传递过来的count(通常就是1)
  • FlowSlot（流控）分析：
    • checkFlow(resourceWrapper, context, node, count, prioritized); //检测流控规则方法
      • Collection rules = ruleProvider.apply(resource.getName());
        • 获取当前资源的所有设定的流控规则，循环执行 canPassCheck 方法，只要遇到无法通过的直接抛出异常
        • FLowRule对象就是配置的流控规则
          • 资源名、来源(limitApp)、阈值类型（grade）、单机阈值（count）
          • 流控模式（strategy）、关联资源（refResource）、流控效果(controlBehavior）
          • 预热时长（warmUpPeriodes）、排队等待超时时间（maxQueueingTimeMs）
          • 和管理端的配置一对一
  • DegradeSlot（降级）分析：
    • performChrck(resourceWrapper, context); //检测降级方法
      • List circuitBreakers = DegradeRuleManager.getCircuitBreakers(resourceWrapper.getName());
        • 获取当前资源的降级规则，循环执行tryPass方法，如果没有通过熔断规则，抛出异常
        • CircuitBreaker对象就是配置的降级规则
  • context创建：
    • 先从缓存的Map查找，key就是context，value就是Entry
      • 用到了双重检测，避免并发创建
    • 创建成功后，放到缓存和ThreaLocal
      • 用到了map迭代问题，为了避免其他地方迭代获取脏读数据，
        • 因此，给map赋值需要使用复制并交换的策略，也就是创建一个新的map增加属性，并将旧的map对象指向新的map
  • slotChain创建：
    • 先从缓存中找slotBuilder，如果有则直接返回，如果没有则创建一个默认的
      • slotChainBuilder = SpiLoader.loadFirstInstanceOrDefault(SlotChainBuilder.class, DefaultSlotChainBuilder.class);
      • 通过SPI创建一个规定顺序的slotChainBuilder
      • slotChainBuilder.build(); 构建一个SlotChain
    • slotChainBuilder.build()
      • List sortedSlotList = SpiLoader.loadPrototypeInstanceListSorted(ProcessorSlot.class);
      • slotChain.addLast(sortedSlot); //按照顺序依次添加到slotChain中
      • 通过SPI构建默认的slot链路

三、滑动时间算法

3.1、算法原理

• 当某一个时间点接收到一个请求，会向前查找x时间的总请求量，判断和预定的请求阈值作比较
• 问题：频繁的获取x时间的请求量，会对整体效率有所影响

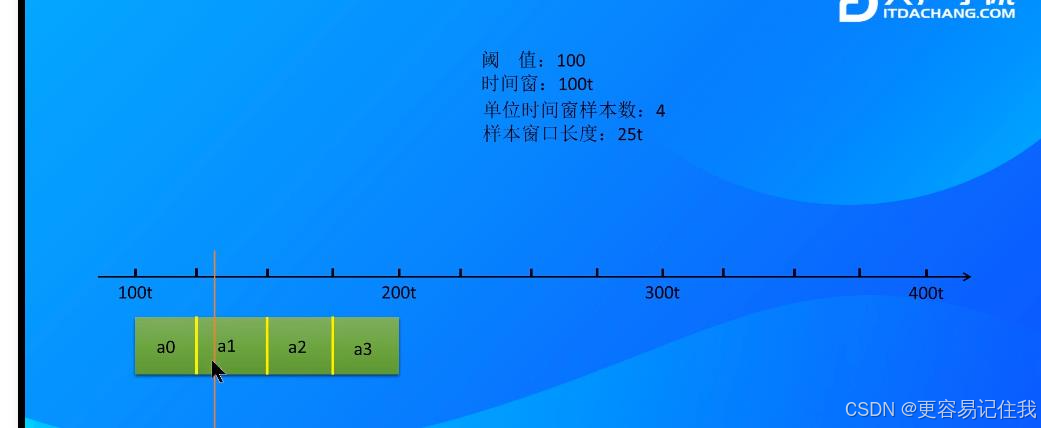

  • 改进：将一整段时间窗口，再划分为多个样本窗口（样本窗口是某一段时间的数量统计）
    • 假设时间窗口100，划分为了四个样本窗口，每25就作为一个统计范围，后续的某个时间点。直接获取样本窗口的统计量，只分析处理样本窗口中的请求总量即可


  3.2、相关源码解析

  • 滑动时间算法在StatisticSlot 中
    • entry方法中，执行node.addPassRequest(count)
      • 内部对滑动计数器进行数据统计 addPass方法
        • 获取当前时间所在的样本窗口：WindowWrap wrap = data.currentWindow();
          • 计算样本窗口的下标：int idx = calculateTimeIdx(timeMillis);
            • 样本窗口本质上是在一个数组中（LeadArray），每一个样本窗口，默认都是从0开始以此排序
          • 获取时间当前时间所在样本窗口的时间起始点：long windowStart = calculateWindowStart(timeMillis);
          • 因为设定的时间范围是固定的，所以整个过程是一个环形状，因此，当时间超过了设定的时间，会存在一种情况，当前时间计算的时间窗口回到了起始点的样本窗口，但是之前记录的样本窗口起始时间是之前的旧时间，因此在这里判断了样本窗口的起始时间，resetWindowTo(old, windowStart)；方法对起始时间进行了更新
        • 将当前样本窗口的请求数+count：wrap.value().addPass(count);
      • 通过资源获取所有时间窗口样本中的请求量和总的时间窗口 相除。即可获取到当前通过的QPS
