Linux BPF技术深度解析（1）：Hello World实现

一、介绍

BPF（Berkeley Packet Filter伯克利数据包过滤器）是Linux内核中的一项高效技术，最初用于网络数据包过滤，现已扩展至系统性能分析、安全监控等领域。本质上是一个运行在内核态的虚拟机，最初用于优化 tcpdump 包过滤效率，其工作原理主要涉及程序加载、数据包过滤和数据交互等方面。

1.1 工作原理

（1）BPF 程序加载

• 首先编写 BPF 的 C 语言程序，此程序只能使用内核提供的BPF_XXX帮助函数。
• 通过 LLVM、Clang 等编译器，将 C 程序编译为 BPF 字节码，这是一种类似于汇编语言的程序，编译好的字节码存放于 ELF 文件中的段中。
• 使用系统调用bpf()将字节码注入到内核的入口（Ingress）。注入前，内核会使用 “检查器” 对字节码的合法性、规范性进行检查，通过检查的字节码才会被附着到内核中。
• 最后使用 JIT 编译器将字节码编译成可在本机 CPU 上运行的指令。

（2）数据包过滤

• Linux 内核维护者会开发一些 hook 点，BPF 程序可以挂载在这些 hook 点上。当 hook 点对应的事件发生时，如数据包到达网络接口，就会执行挂载的 BPF 程序。BPF 程序可以从数据包中获取数据，对数据进行算术运算，并将结果与常量或数据包中的其他数据进行比较，根据比较结果决定接受还是拒绝该数据包。例如，XDP 类型的 BPF 程序挂载在指定网络接口上，若数据包不符合规则，BPF 程序返回XDP_DROP，内核就会丢弃该数据包。

（3）数据交互

• BPF 程序和用户空间程序通过 BPF 映射通信。BPF 映射以键 / 值对形式保存在内核，可被任何 BPF 程序访问，用户空间程序则可通过文件描述符访问 BPF 映射。例如，用户态程序可以修改映射中 BPF 程序访问的配置数据，如黑名单规定的 IP 列表和域名，来改变 BPF 程序的运行方式；BPF 程序也可以将统计的数据包信息保存到 BPF 映射，供用户态程序获取。

1.2 BPF的核心优势

• 高性能：BPF程序在内核空间运行，避免了用户态与内核态的频繁切换。
• 安全性：通过验证器确保程序不会导致内核崩溃或资源泄漏。
• 灵活性：支持动态加载和卸载，无需重启系统。

二、环境搭建

2.1 主机选择

选择在windows的虚拟机里面安装ubuntu系统，通过”uname -r“获得内核版本，本教程使用ubuntu20.04。

输入：uname -r
返回：5.15.0-139-generic

2.3 部署内核源码环境

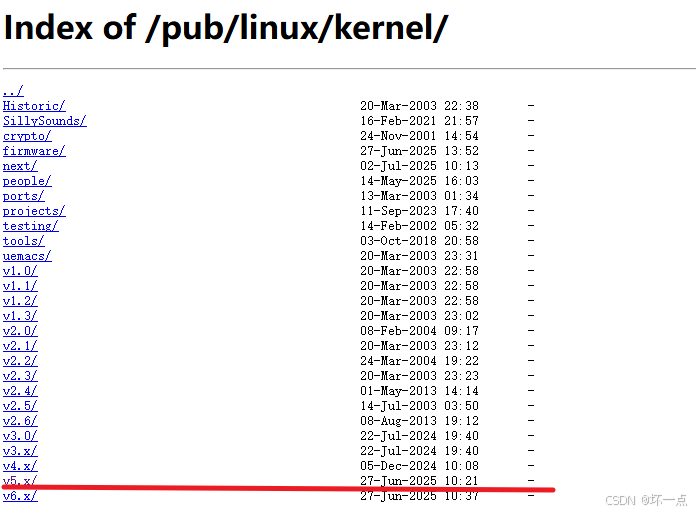

在内核源码下载网页选择kernel5.15.0版本对应的内核。

#第一步：安装一些构建依赖项和示例所需的所有工具
$ sudo apt update
$ sudo apt install build-essential git make libelf-dev clang strace tar bpfcc-tools linux-headers-$(uname -r) gcc-multilib

第二步：获取当前内核的源代码版本
$ cd /tmp
$ git clone --depth 1 git://kernel.ubuntu.com/ubuntu/ubuntu-bionic.git
#若上述命令执行超时，可能git://协议被屏蔽，改用如下方法获取

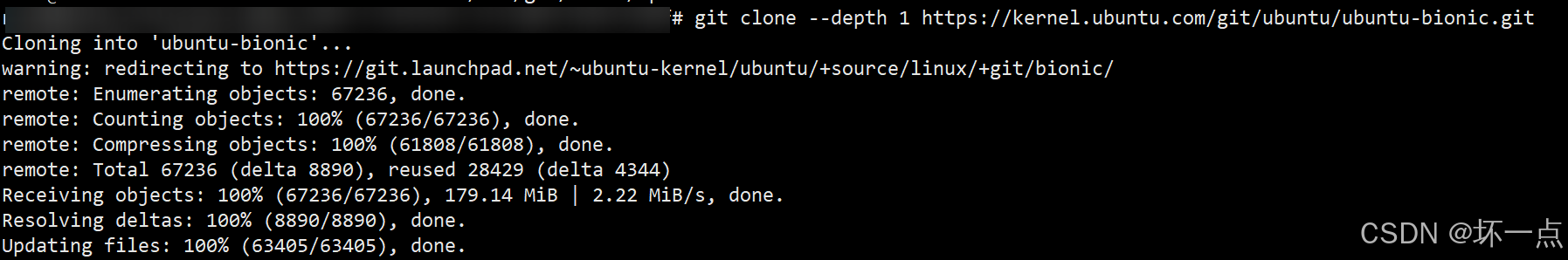

$ git clone --depth 1 https://kernel.ubuntu.com/git/ubuntu/ubuntu-bionic.git

$ sudo mv ubuntu-bionic /kernel-src
$ cd /kernel-src/tools/lib/bpf

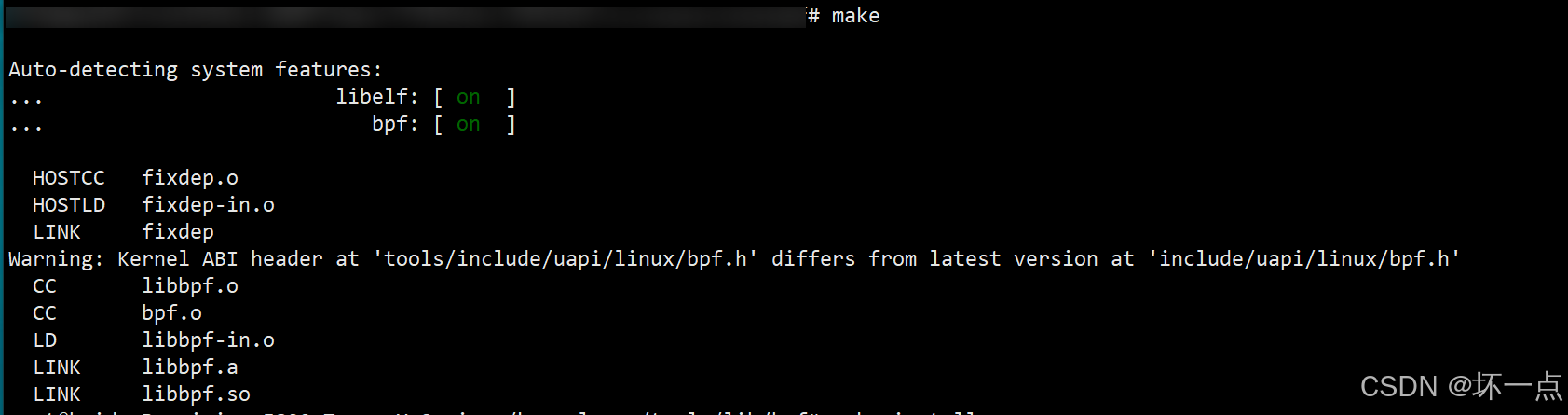

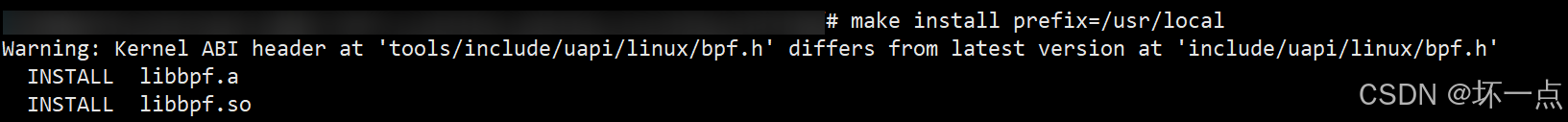

$ sudo make && sudo make install prefix=/usr/local
$ sudo mv /usr/local/lib64/libbpf.* /lib/x86_64-linux-gnu/

 三、第一个demo

3.1 文件目录

hello_world# tree
.
├── bpf_program.c
├── bpf_program.o
├── loader.c
├── Makefile
├── monitor-exec
└── README.md

3.2 bpf_program.c文件

#include <linux/bpf.h>
#define SEC(NAME) __attribute__((section(NAME), used))

static int (*bpf_trace_printk)(const char *fmt, int fmt_size,
                               ...) = (void *)BPF_FUNC_trace_printk;

SEC("tracepoint/syscalls/sys_enter_execve")
int bpf_prog(void *ctx) {
  char msg[] = "Hello, BPF World!";
  bpf_trace_printk(msg, sizeof(msg));
  return 0;
}

char _license[] SEC("license") = "GPL";

代码段	功能说明	关键点
头文件引入	#include <linux/bpf.h>	引入 Linux 内核提供的 eBPF 头文件，定义了 eBPF 相关宏、数据结构和函数（如 BPF_FUNC_trace_printk）。
宏定义	#define SEC(NAME) __attribute__((section(NAME), used))	定义宏 SEC(NAME)，用于指定函数或变量存储在 ELF 文件的特定段（Section）中，used 避免编译器优化丢弃符号。
函数指针定义	static int (*bpf_trace_printk)(const char *fmt, int fmt_size, ...) = (void *)BPF_FUNC_trace_printk;	声明一个函数指针 bpf_trace_printk，指向内核辅助函数 BPF_FUNC_trace_printk（用于打印调试信息到跟踪管道）。
eBPF 程序入口	SEC("tracepoint/syscalls/sys_enter_execve") int bpf_prog(void *ctx)	定义 eBPF 程序入口函数 bpf_prog，挂载到 tracepoint/syscalls/sys_enter_execve 跟踪点（即 execve 系统调用进入时触发）。 - ctx：上下文参数（此处未使用）。
程序逻辑	char msg[] = "Hello, BPF World!"; bpf_trace_printk(msg, sizeof(msg));	定义字符串 msg，并通过 bpf_trace_printk 将其打印到内核跟踪管道（可通过 /sys/kernel/debug/tracing/trace_pipe 读取）。
返回值	return 0;	返回 0 表示允许系统调用继续执行（eBPF 程序常用返回值，具体语义取决于挂载点类型）。
许可证声明	char _license[] SEC("license") = "GPL";	声明 eBPF 程序的许可证为 GPL（某些内核功能要求程序必须是 GPL 兼容许可证）。

3.3 loader.c文件

#include "bpf_load.h"
#include <stdio.h>

int main(int argc, char **argv) {
  if (load_bpf_file("bpf_program.o") != 0) {
    printf("The kernel didn't load the BPF program\n");
    return -1;
  }

  read_trace_pipe();

  return 0;
}

代码段	功能说明	关键点
头文件引入	#include "bpf_load.h"	引入自定义头文件 bpf_load.h，提供加载 eBPF 程序（bpf_program.o）和读取跟踪数据的函数（如 load_bpf_file() 和 read_trace_pipe()）。
	#include <stdio.h>	引入标准输入输出库，用于打印错误信息（如 printf）。
main 函数	int main(int argc, char **argv)	程序入口，接收命令行参数（虽未使用）。
加载 eBPF 程序	if (load_bpf_file("bpf_program.o") != 0)	调用 load_bpf_file() 加载编译好的 eBPF 对象文件（bpf_program.o）。
	printf("The kernel didn't load the BPF program\n");	如果加载失败（返回非零值），打印错误信息并返回 -1。
	return -1;	异常退出，表示程序初始化失败。
读取跟踪数据	read_trace_pipe();	调用 read_trace_pipe() 从内核的跟踪管道（/sys/kernel/debug/tracing/trace_pipe）读取 eBPF 程序的输出数据。
正常退出	return 0;	程序成功执行后退出。

3.4 makefile文件

CLANG = clang

EXECABLE = monitor-exec

BPFCODE = bpf_program

BPFTOOLS = /kernel-src/samples/bpf
BPFLOADER = $(BPFTOOLS)/bpf_load.c

CCINCLUDE += -I/kernel-src/tools/testing/selftests/bpf

LOADINCLUDE += -I/kernel-src/samples/bpf
LOADINCLUDE += -I/kernel-src/tools/lib
LOADINCLUDE += -I/kernel-src/tools/perf
LOADINCLUDE += -I/kernel-src/tools/include
LIBRARY_PATH = -L/usr/local/lib64
BPFSO = -lbpf

CFLAGS += $(shell grep -q "define HAVE_ATTR_TEST 1" /kernel-src/tools/perf/perf-sys.h \
                  && echo "-DHAVE_ATTR_TEST=0")

.PHONY: clean $(CLANG) bpfload build

clean:
	rm -f *.o *.so $(EXECABLE)

build: ${BPFCODE.c} ${BPFLOADER}
	$(CLANG) -O2 -target bpf -c $(BPFCODE:=.c) $(CCINCLUDE) -o ${BPFCODE:=.o}

bpfload: build
	clang $(CFLAGS) -o $(EXECABLE) -lelf $(LOADINCLUDE) $(LIBRARY_PATH) $(BPFSO) \
        $(BPFLOADER) loader.c

$(EXECABLE): bpfload

.DEFAULT_GOAL := $(EXECABLE)

部分	内容	解释
变量定义	CLANG = clang	指定使用 clang 编译器编译 eBPF 程序和加载器。
目标规则	EXECABLE = monitor-exec	定义最终生成的可执行文件名称（monitor-exec）。
	BPFCODE = bpf_program	定义 eBPF 源文件（bpf_program.c）的基名（不带扩展名）。
	BPFTOOLS = /kernel-src/samples/bpf	指定内核源码中 BPF 示例工具的路径（用于加载器）。
	BPFLOADER = $(BPFTOOLS)/bpf_load.c	指定 BPF 加载器源文件（bpf_load.c）的路径。
	CCINCLUDE += -I/kernel-src/tools/testing/selftests/bpf	编译 eBPF 程序时添加的头文件搜索路径（CCINCLUDE）。
	LOADINCLUDE += -I/kernel-src/samples/bpf LOADINCLUDE += -I/kernel-src/tools/lib LOADINCLUDE += -I/kernel-src/tools/perf LOADINCLUDE += -I/kernel-src/tools/include	编译加载器程序时添加的头文件搜索路径（LOADINCLUDE）。
	LIBRARY_PATH = -L/usr/local/lib64	指定库文件搜索路径（-L/usr/local/lib64）。
	BPFSO = -lbpf	指定链接的库（libbpf）。
	CFLAGS += $(shell grep -q "define HAVE_ATTR_TEST 1" /kernel-src/tools/perf/perf-sys.h && echo "-DHAVE_ATTR_TEST=0")	动态检查内核源码中的 perf-sys.h，如果定义了 HAVE_ATTR_TEST，则添加 -DHAVE_ATTR_TEST=0（用于兼容某些内核版本）。
	.PHONY: clean $(CLANG) bpfload build	声明伪目标（clean、bpfload、build），避免与同名文件冲突。
	clean: rm -f *.o *.so $(EXECABLE)	删除生成的中间文件（.o、.so）和最终可执行文件（monitor-exec）。
	build: ${BPFCODE.c} ${BPFLOADER} $(CLANG) -O2 -target bpf -c $(BPFCODE:=.c) $(CCINCLUDE) -o ${BPFCODE:=.o}	编译 eBPF 程序（bpf_program.c）： - -O2：优化级别。 - -target bpf：生成 eBPF 字节码。 - -c：只编译不链接。 - $(CCINCLUDE)：添加头文件搜索路径。 - 输出：bpf_program.o。
	bpfload: build clang $(CFLAGS) -o $(EXECABLE) -lelf $(LOADINCLUDE) $(LIBRARY_PATH) $(BPFSO) $(BPFLOADER) loader.c	编译加载器程序（bpf_load.c 和 loader.c）： - $(CFLAGS)：动态生成的编译选项。 - -lelf：链接 libelf 库。 - $(LOADINCLUDE)：添加头文件搜索路径。 - $(LIBRARY_PATH)：添加库文件搜索路径。 - $(BPFSO)：链接 libbpf 库。 - 输出：monitor-exec。
	$(EXECABLE): bpfload	声明 monitor-exec 依赖于 bpfload，确保加载器先编译。
	.DEFAULT_GOAL := $(EXECABLE)	设置默认目标为 monitor-exec（直接运行 make 时生成该文件）。

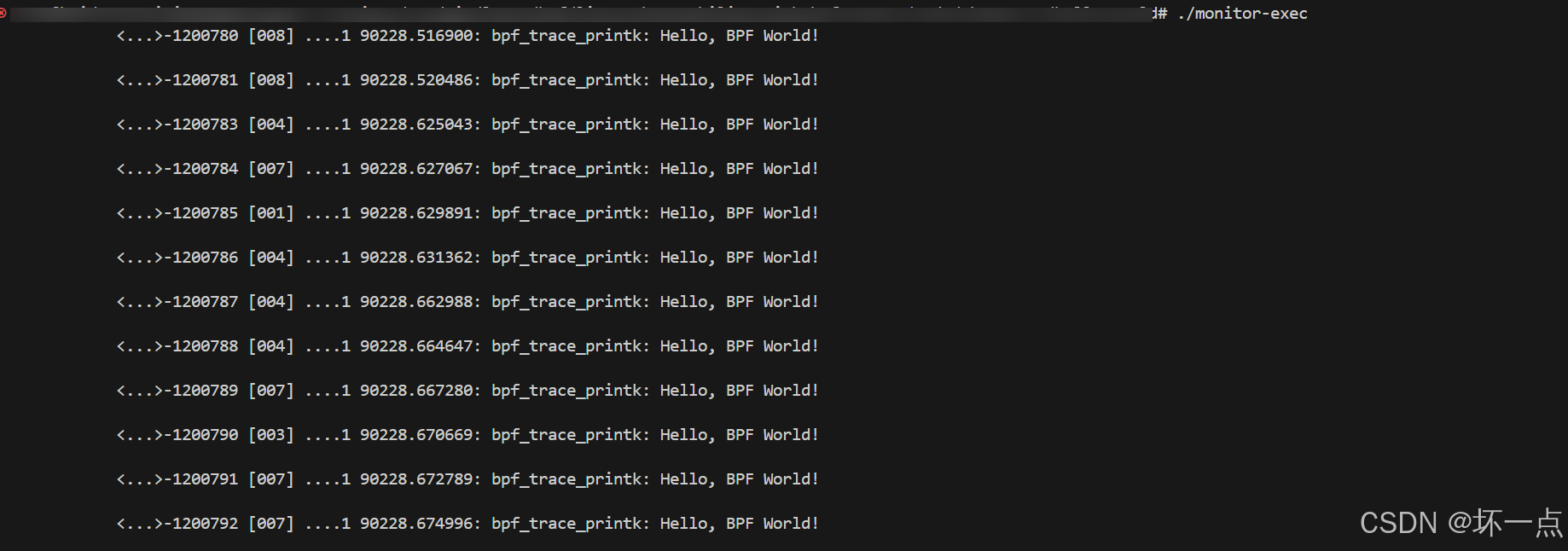

3.5 运行结果



四、demo的功能和实际用途

 4.1 功能

（1）监控 execve 系统调用

• 当任何进程调用 execve（执行新程序）时，触发 eBPF 程序。
• 示例中未使用 ctx 参数，但实际可通过它获取进程信息（如 PID、命令行参数等）。

（2）打印调试信息

• 每次触发时，通过 bpf_trace_printk() 向内核跟踪缓冲区输出固定字符串：

  Hello, BPF World!

• 用户可通过 cat /sys/kernel/debug/tracing/trace_pipe 实时查看这些消息。

（3）许可证声明

• 明确程序为 GPL 许可证，确保内核允许加载（因调用了 bpf_trace_printk 等 GPL 受限函数）。

---

4.2 用途

（1）调试与学习

• 验证 eBPF 程序能否正确挂载到系统调用跟踪点。
• 确认 bpf_trace_printk 的输出机制是否正常工作。

（2）基础监控模板

• 可扩展为监控特定进程的启动行为（例如检测恶意程序执行）。
• 通过修改 ctx 参数解析，可获取被执行程序的路径或参数（需结合 bpf_probe_read 等函数）。

（3）教学示例

• 展示 eBPF 程序的基本结构：
  • 如何定义挂载点（SEC("tracepoint/...")）。
  • 如何调用内核辅助函数（BPF_FUNC_trace_printk）。
  • 如何声明许可证（SEC("license")）。
