设计思路:

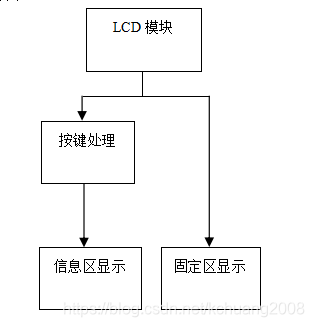

LCD的显示分为有按键触发的信息区显示和无需按键触发固定栏显示。利用静态链表数据结构，制作成一张数组形式的表，配置好所有的菜单。LCD软件层次图如下所示：
在这里插入图片描述
LCD层次图

数据结构

LCD显示结构体：

typedef struct
{
    uint8 aContent[CONTENT_LEN];  /* display content */
    uint8 nLen;         /* content length */
    uint8 columST;      /* the start address in column direction (0--154) */
    uint8 lineST;       /* the start address in line direction (0--152) */
    uint8 size;         /* the size of word (16 or 12) */
    uint8 type;         /* the display type (0: in new screen  other:in old screen) */
} lcd_word_t;

typedef struct
{
    uint8 aItem[MAX_MENU_ITEMS][MAX_SHOW_LEN + 1];
    uint8 nItemNum;
    uint8 nCurrAddr;
    uint8 nLastAddr;
    uint8 nInvertAddr; /* means in one screen (1 -- MAX_ITEMS_SCRN) */
    uint8 nMoveFlag; /* whether the Item has moved */
    uint8 nSiz
