01 电子漫画系列更新
电子漫画系列到今天已经更新到第85张了，这次虽然只是更新一张，但这张非常酷，小女孩在电路板的世界里勇攀高峰！
高清链接：
https://github.com/chiphome/Electronic-Comics
度盘链接：
https://pan.baidu.com/s/1pfiQRQP2xsn4QA0TckDQ9A?pwd=bvk9 提取码: bvk9
02 时间与电容

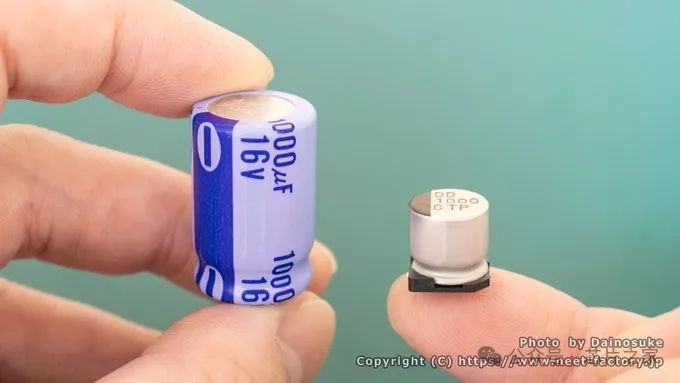

下图左边的电容是1974 年松下制造，右边是 2021 年制造，参数均为 16V/1000uF。相同的耐压和容量，大约半个世纪的时间就变得如此之小。
03 你以为的电路板工作环境
你以为的电路板运行环境是不是这样的：
然而实际情况，可能是下图这样子的，所以在一些恶劣环境中运行的，一定要注意PCBA加三防胶或者外壳做好防尘设计。
04 外接晶振
当片上 RC 振荡器不如您想象的那么好时，硬件工程师说不怕，我来！
05 滤波器
买了个很贵的滤波器，反正接在机器前端EMC就没问题了，辐射压的很好，老板说这个可是花了大价钱买的，直接采购就好了，看着外壳好像很高端的样子，拆开是这样子的：

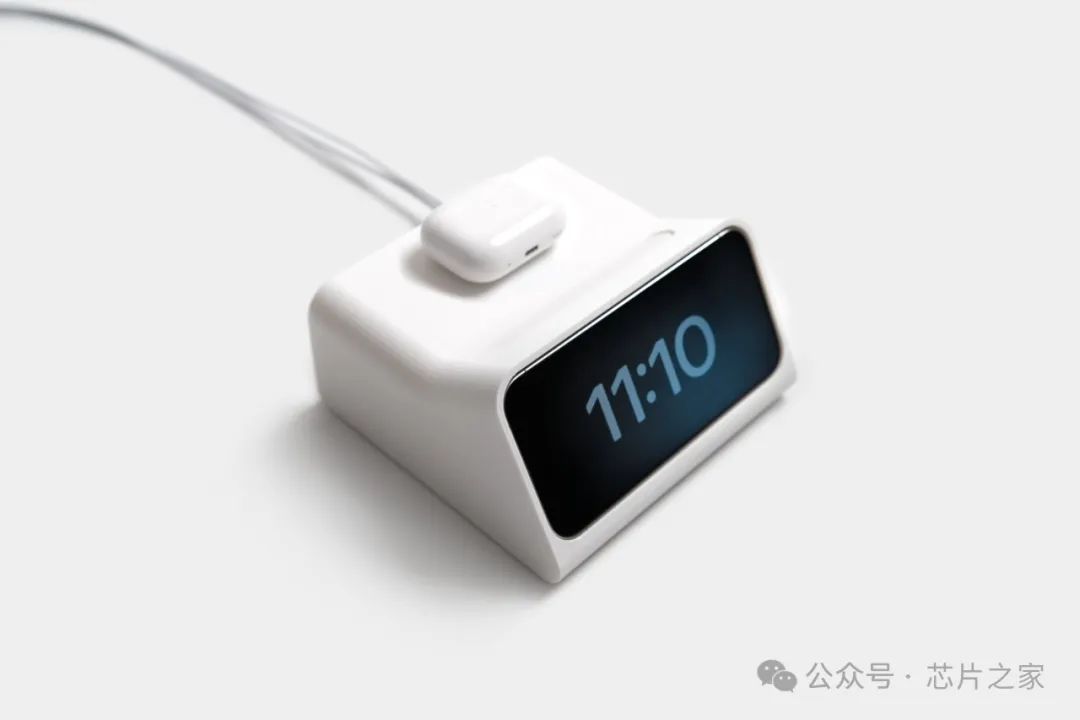

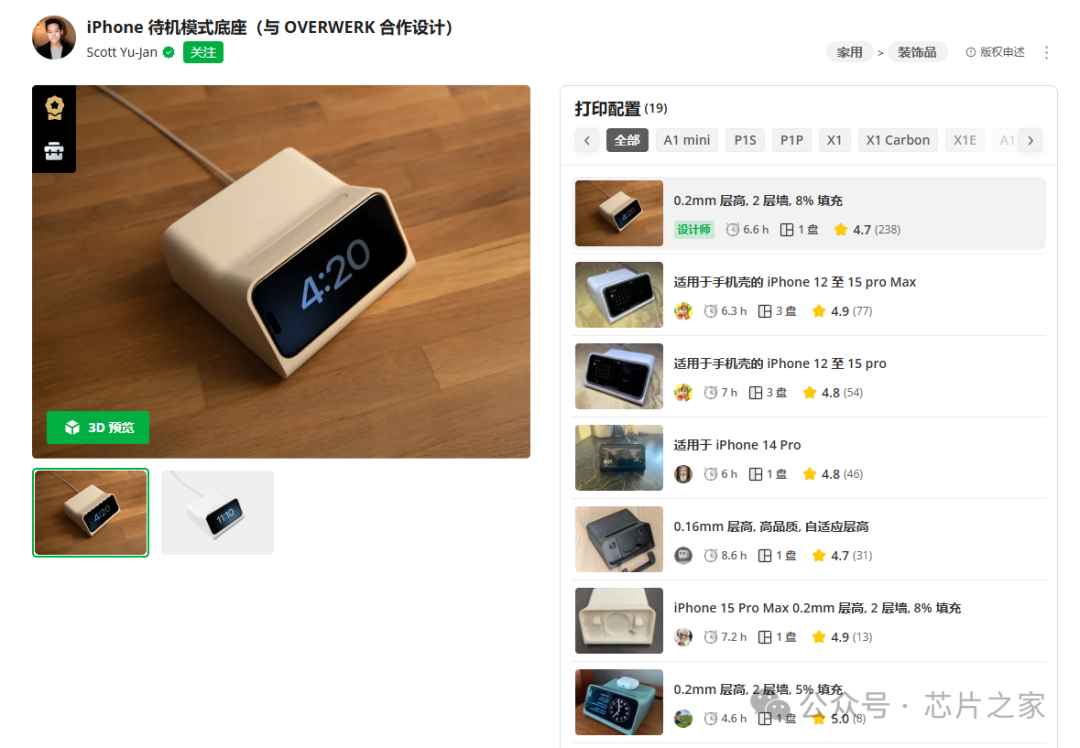

06 iPhone 待机模式底座

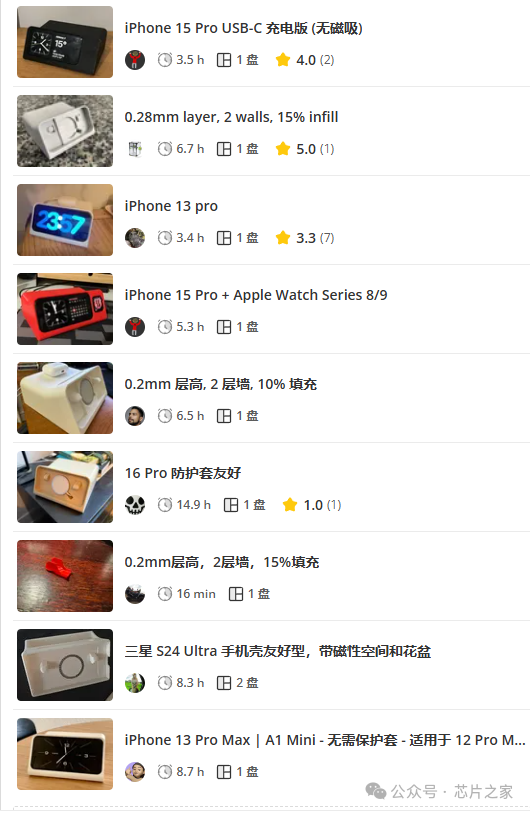

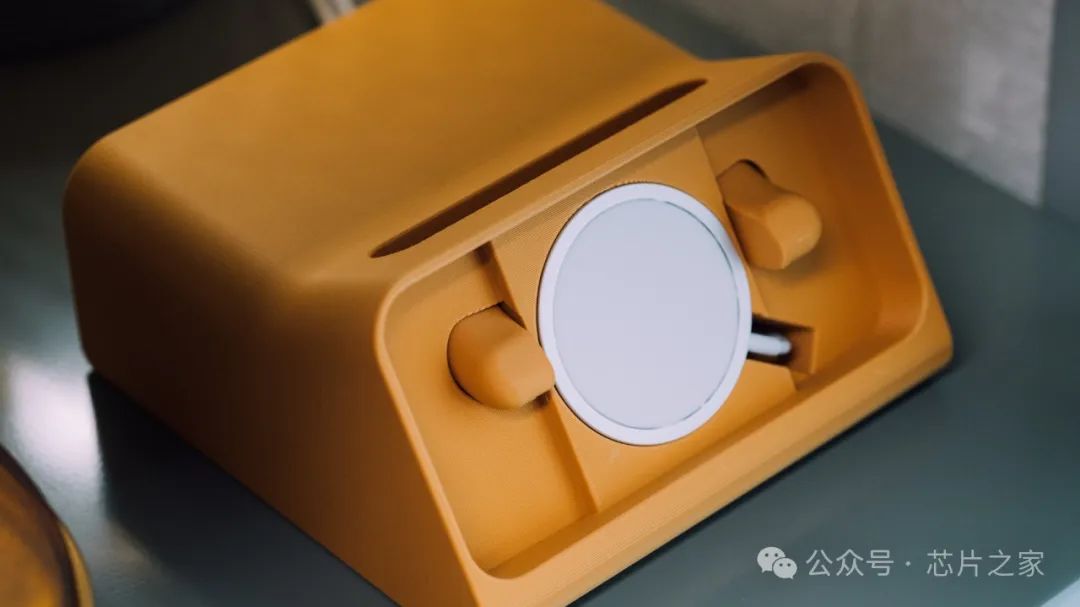

Scott 设计的 iPhone 待机模式底座，可以给iPhone充电，AirPods和Apple Watch可以在顶部充电，并且针对不同的iPhone进行了模型设计，整个结构文件全部开源，大家可以下载STL进行3D打印复刻或者自己进行修改设计。
下载链接：
https://makerworld.com/zh/models/615378#profileId-538769

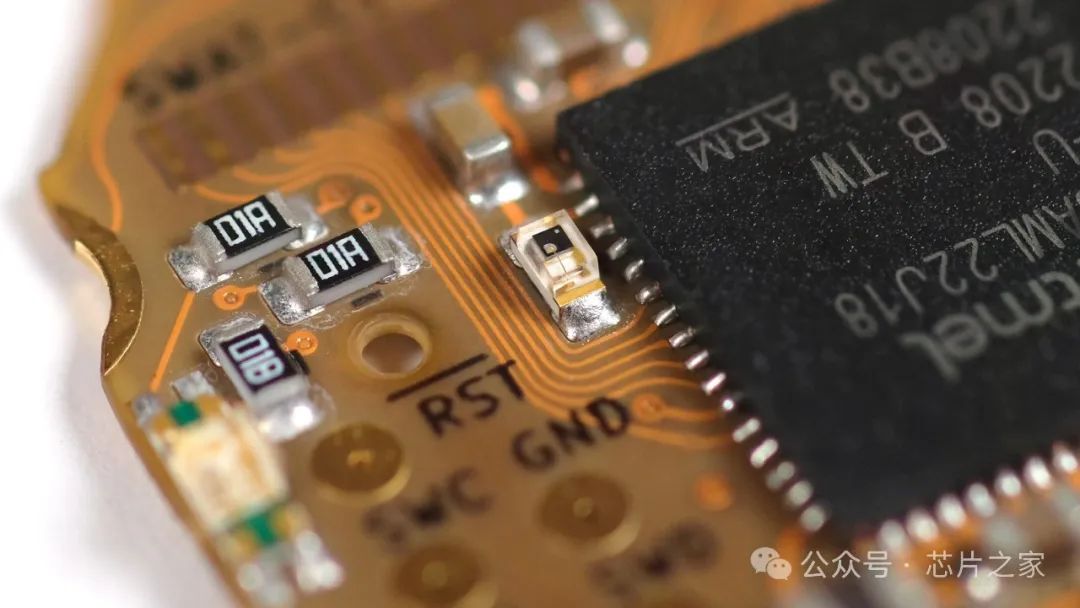

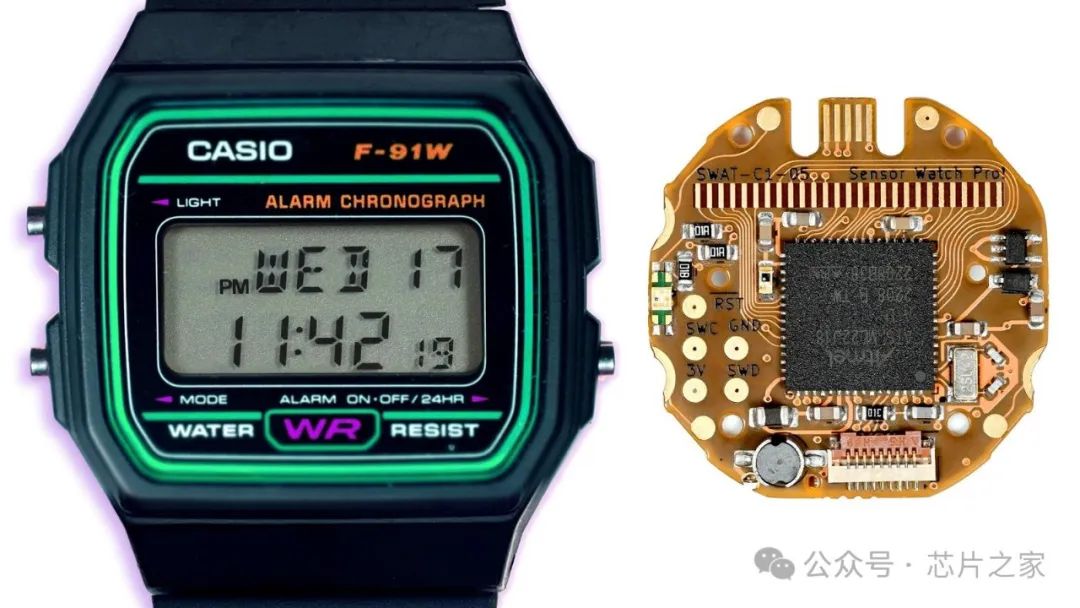

07 开源Sensor Watch Pro 智能手表
Sensor Watch Pro是迄今为止最先进的 Sensor Watch 版本，除了用于连接外部传感器板（如随附的加速度计板附件）的 9 针连接器外，它还增加了 RGB LED、红外光传感器、用于增加音量的压电蜂鸣器的电压升压器以及免焊接安装体验。作为一款手表，它还非常精确，这要归功于其软件定义的温度补偿；通过微调，Sensor Watch Pro 每年的偏差不到一秒。
此项目很多爱好者在关注，维护更新，新增功能包括数十种复杂功能、实用程序和游戏，以及一些非常有趣的表盘，感兴趣的同学可以参与一起制作。
项目链接：
https://www.crowdsupply.com/oddly-specific-objects/sensor-watch-pro
08 舵机小制作
听说这个小玩意被某公司看上了，马上要量产？

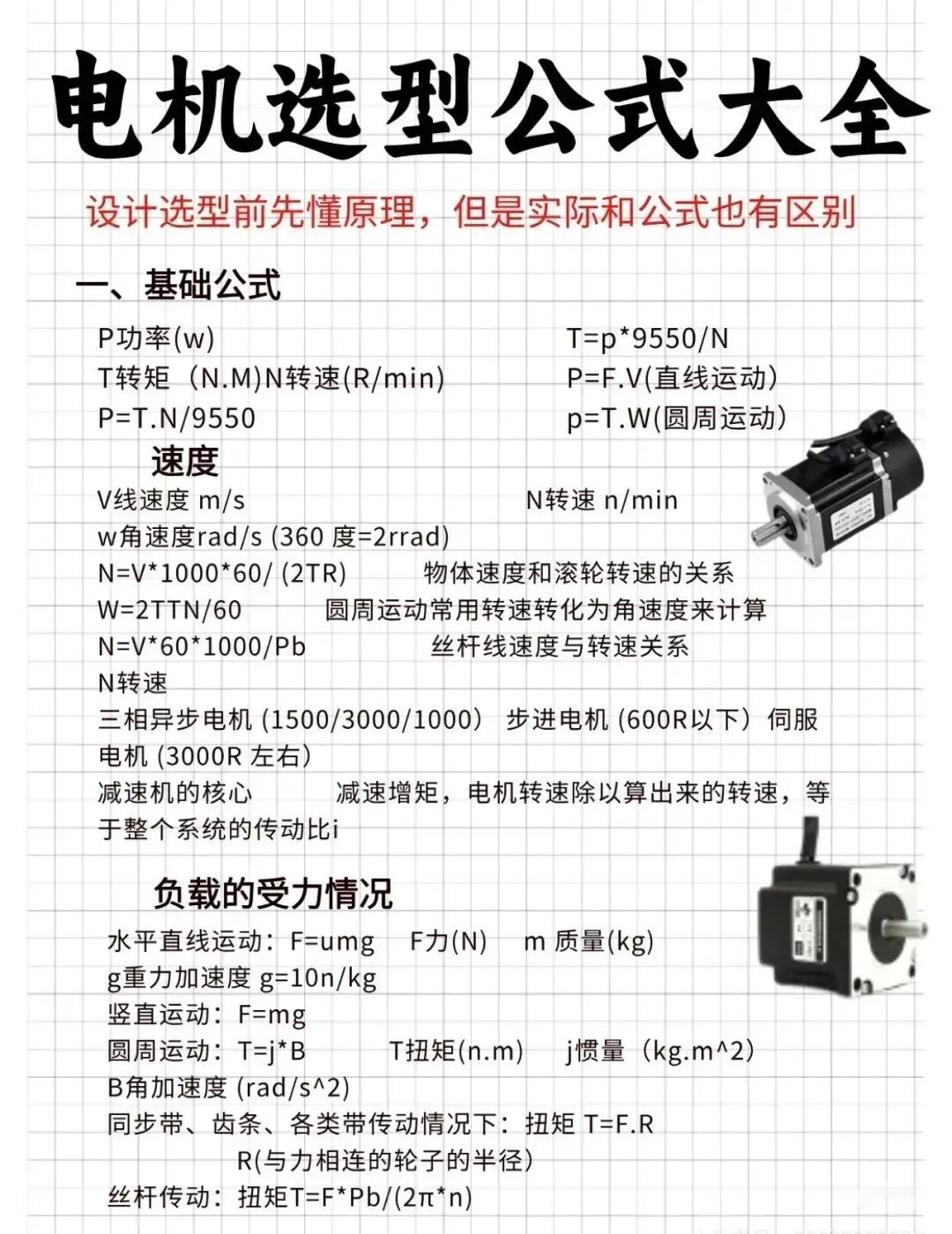

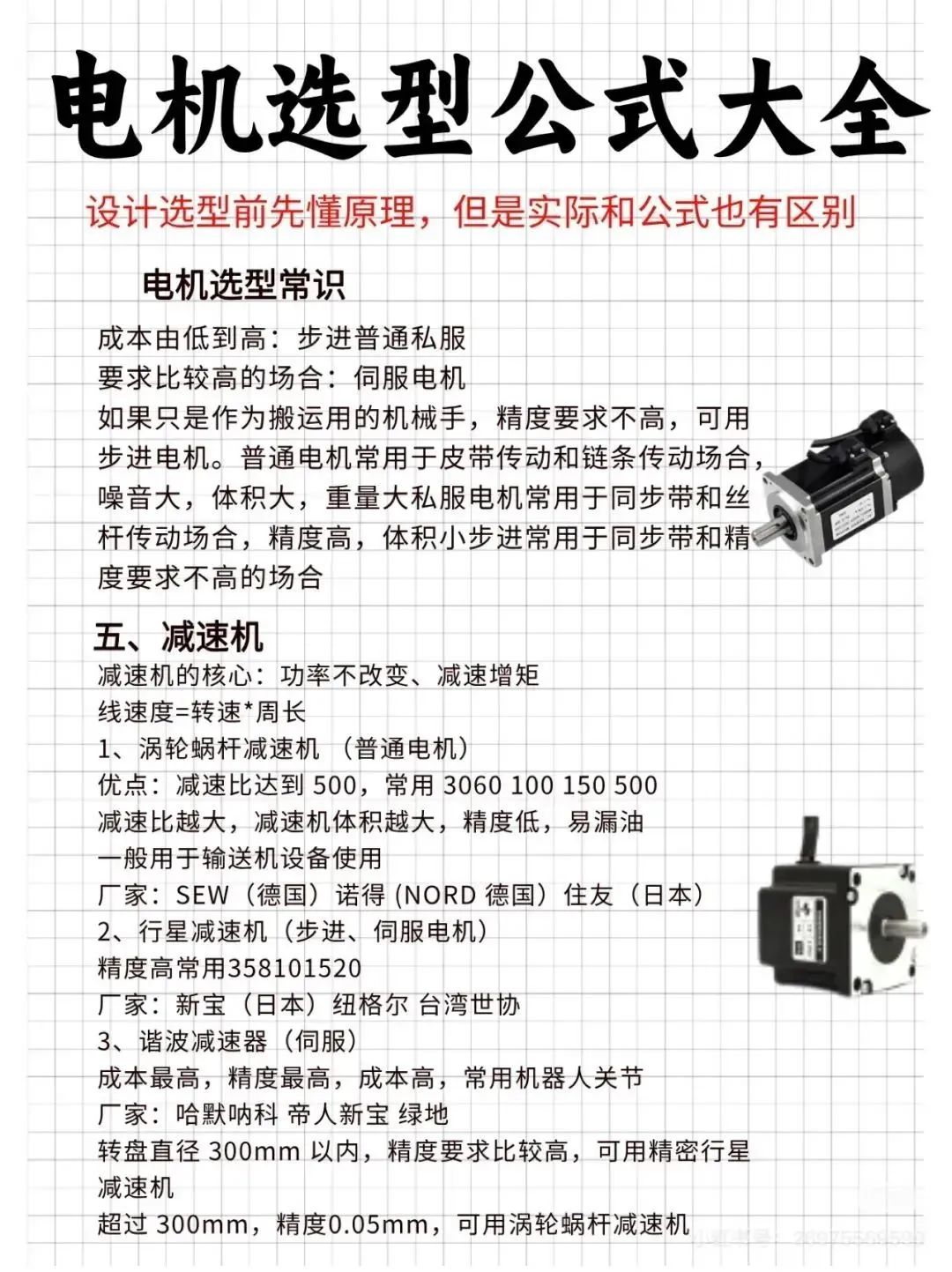

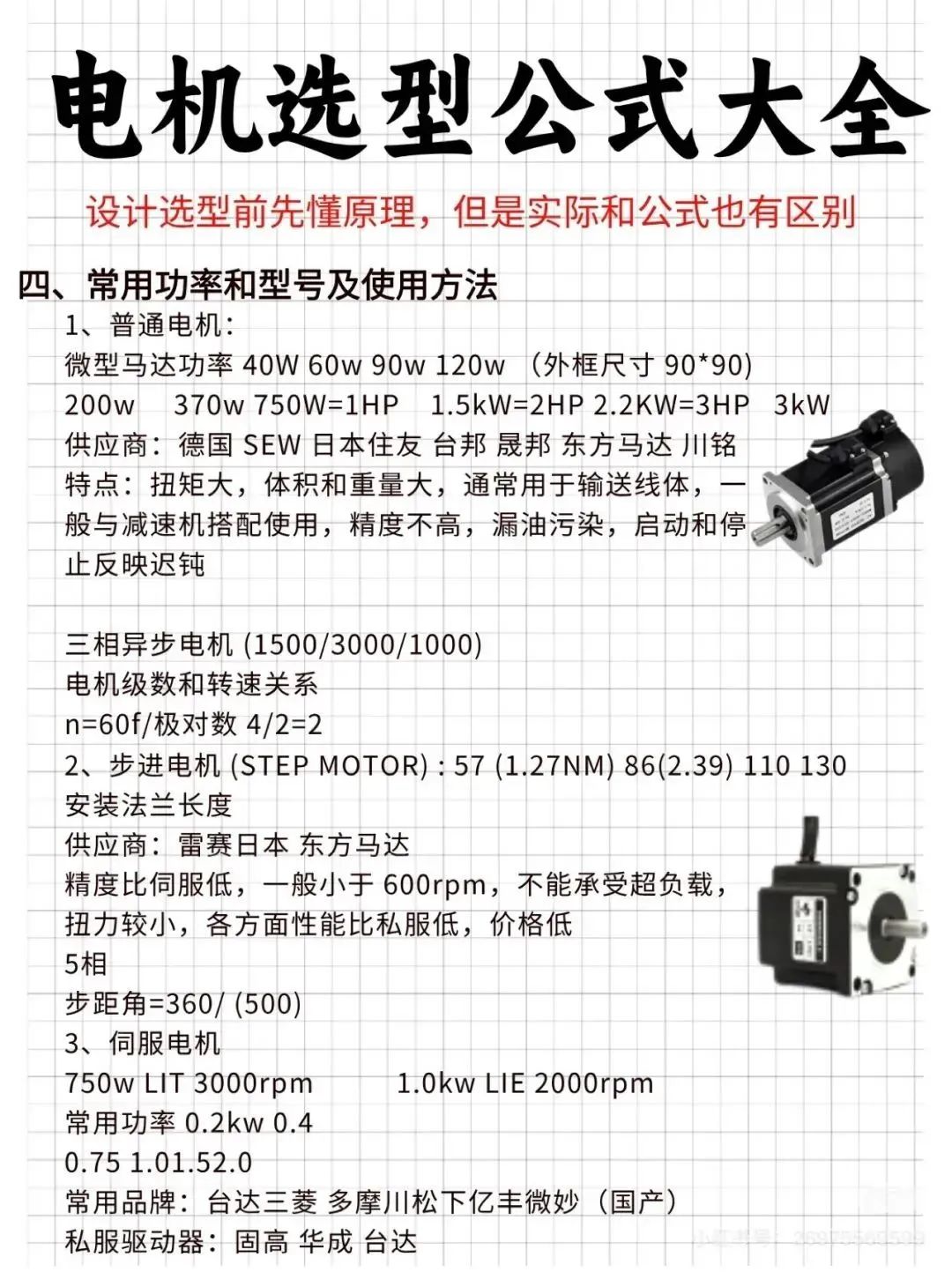

09 电机公式大全
熟悉常用电机的公式，包括转矩计算，惯量计算，转速换算等，可以方便快速进行选型计算，收藏备用。

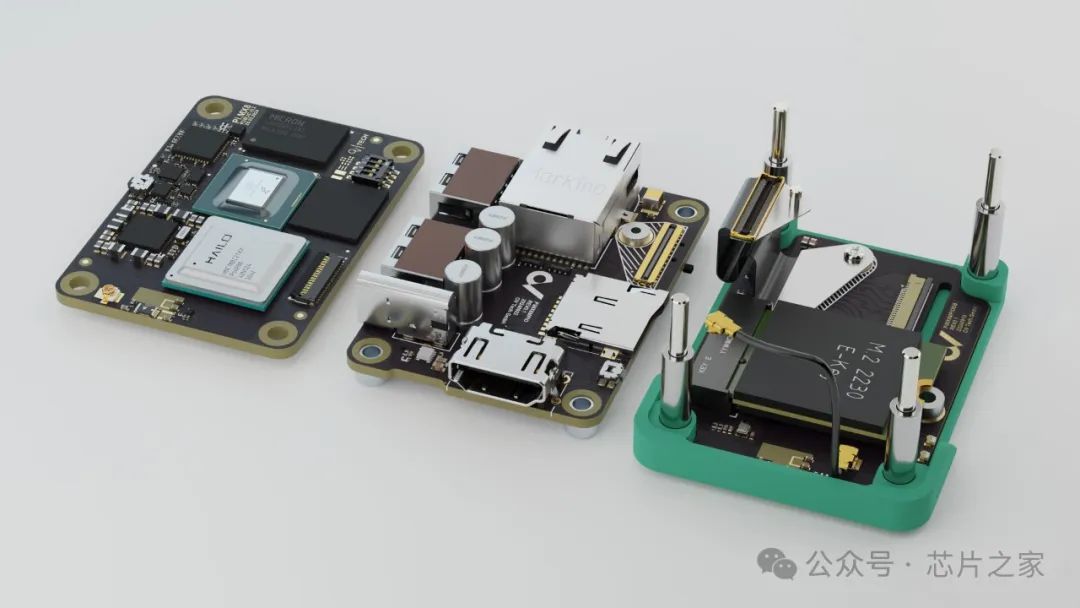

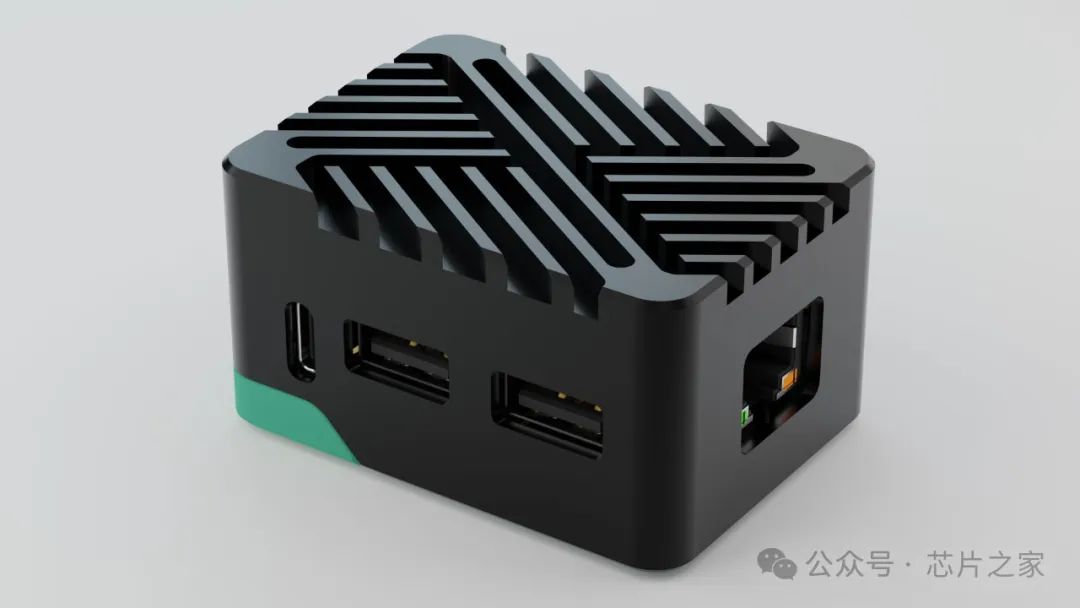

10 iMX8盒子
一个设计非常漂亮的iMX8盒子，体积小巧，性能强大，重点是渲染的真漂亮！
一些有趣的图文分享给大家happy一下，关于电子软硬件的学习，希望大家enjoy！您的点赞转发就是我继续创作的最佳动力！
往期推荐
第21期：
第20期：
大理石弹珠时钟，ESP32网页示波器，PD回流焊台，墨水屏苹果待办列表（第20期）
第19期：
游乐园里，一边带小孩，一边写代码，分享一些有趣好玩儿的嵌入式软硬件资讯
第18期：
第15期：
第14期：
第13期：
第12期：
第11期：
第10期：

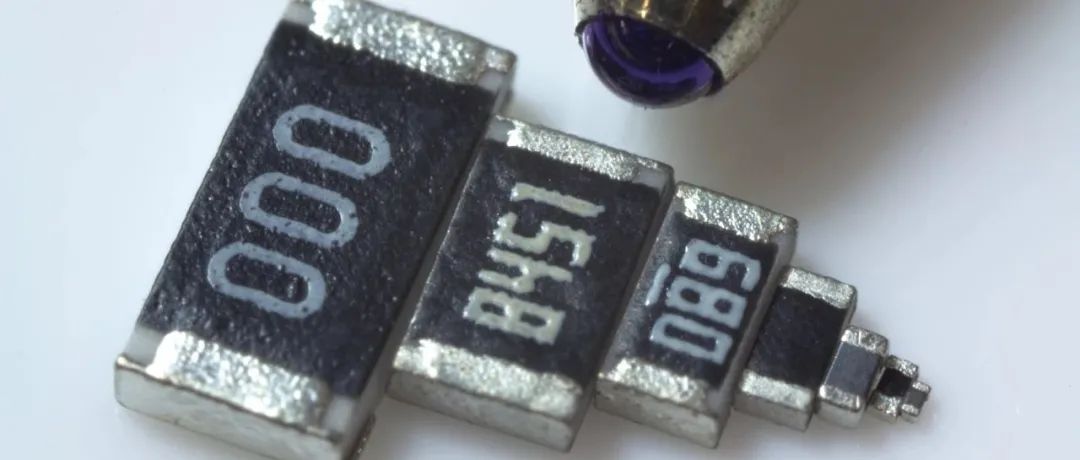

1206、0805、0603、0402、0201、01005、008004，你手工焊接过的最小的封装是哪个
