洗衣机拆洗之探讨DFMA设计

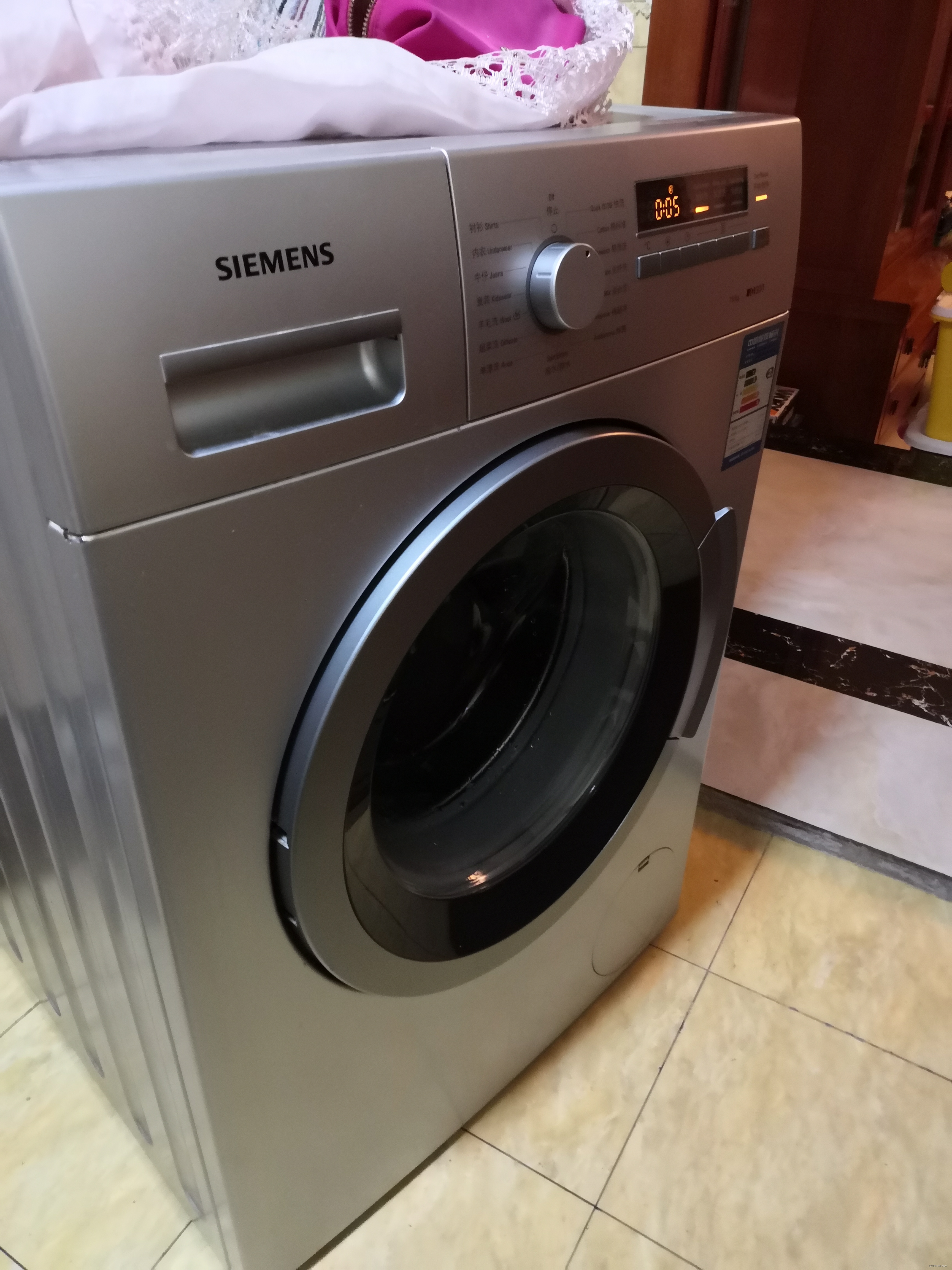

家中滚筒洗衣机已工作满8年，一直是使用清洗剂进行简单清洗，最近在B站看到拆洗视频发现多年使用的洗衣机需要拆洗才能彻底清理内部污垢。打电话找专业人士，发现费用不低，300起步价还不是全拆清洗，严重伤害了我这颗机械工程师的小心脏，遂决定自己来。
首先在B站刷洗衣机拆洗视频，这里要感谢B站以及分享拆洗视频的师傅们！

• 取出洗涤液抽屉盒，拆卸3颗控制面板螺钉，三颗螺钉部分锈蚀，应该是日常使用中有水流入完成的，如果加装堵塞会更好，避免潮湿环境对螺栓造成腐蚀。


• 拆下控制面板，解除控制线。控制线采用颜色防错，控制线连接器采用限位槽防错设计，连接器带锁扣可以防脱落，但控制线与连接器颜色未保持一致。



• 拆解连接滚筒的各种管路，管路固定简化设计，将管路固定在滚筒外壳的凹槽中。


• 拆配重，配重水泥块带有装配方向标识。下图是滚筒顶部的，前面的两个忘记拍照了。

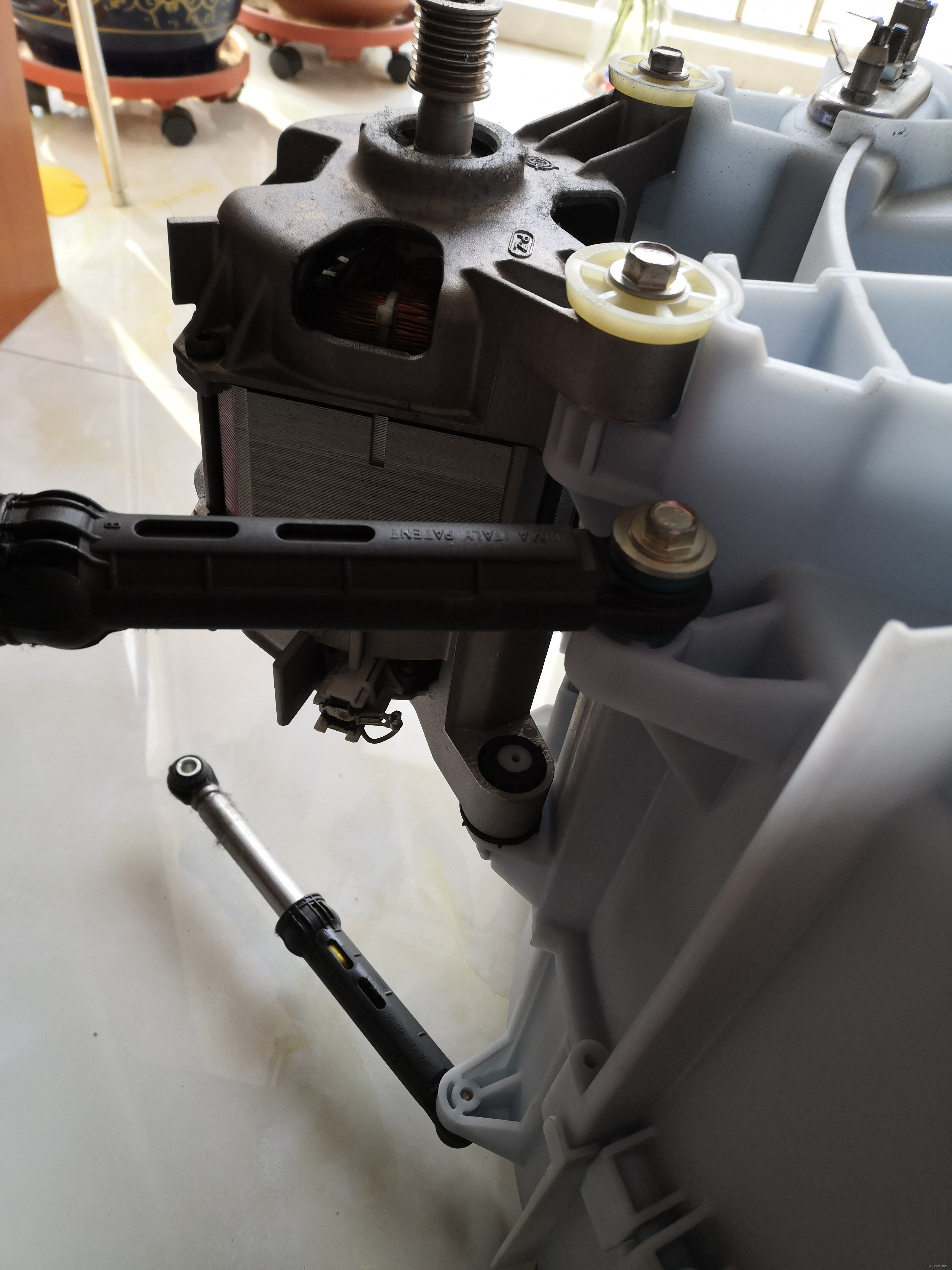

• 拆滚筒电机，电机与滚筒外壳的固定设计，橡胶缓冲，4点定位，2颗螺钉紧固。


• 滚筒的拆卸，B站的同品牌洗衣机都说是卡扣的，我家的居然是螺丝紧固的，这个拆起来就容易多了。


历时1天终于清洗完成，装配完毕，试机一次成功！
