Faster RCNN笔记

**

Faster RCNN

**
Content

1. Introduction
2. Conv layers
   2.1 VGG
   2.2 Google InceptionNet-Inception Module
   2.3 ResNet：VGG
3. Region Proposal Networks(RPN)
4. RoI pooling
5. Classification
6. Test Result

1 Introduction

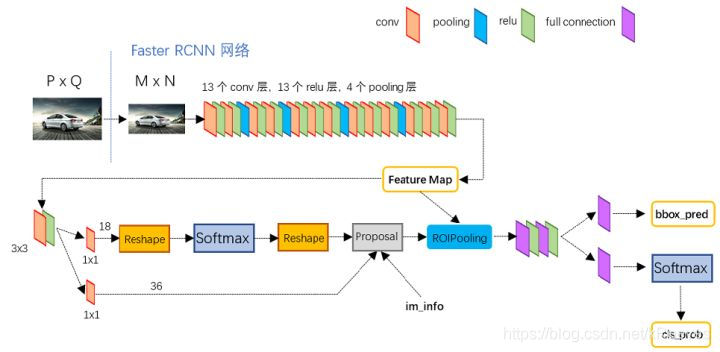

Ross B. Girshick在2016年提出了新的Faster RCNN，在结构上，Faster RCNN已经将特征抽取(feature extraction)，proposal提取，bounding box regression(rect refine)，classification都整合在了一个网络中，使得综合性能有较大提高，在检测速度方面尤为明显。

Conv layers：作为一种CNN网络目标检测方法，Faster RCNN首先使用一组基础的conv+relu+pooling层提取image的feature maps。该feature maps被共享用于后续RPN层和全连接层。
Region Proposal Networks：RPN网络用于生成region proposals。该层通过softmax判断anchors属于positive或者negative，再利用bounding box regression修正anchors获得精确的proposals。
Roi Pooling：该层收集输入的feature maps和proposals，综合这些信息后提取proposal feature maps，送入后续全连接层判定目标类别。
Classification：利用proposal feature maps计算proposal的类别，同时再次bounding box regression获得检测框最终的精确位置。

2 Conv layer

2.1 VGG

VGG是基于Alexnet网络的，VGG在Alexnet基础上对深度神经网络在深度和宽度上做了更多深入的研究，业界普遍认为，更深的网络具有比浅网络更强的表达能力，更能刻画现实，完成更复杂的任务。
首先，VGG与Alexnet相比，具有如下改进几点：

去掉了LRN层，作者发现深度网络中LRN的作用并不明显，干脆取消了
采用更小的卷积核-3x3，Alexnet中使用了更大的卷积核，比如有7x7的，因此VGG相对于Alexnet而言，参数量更少
池化核变小，VGG中的池化核是2x2，stride为2，Alexnet池化核是3x3，步长为2

这样做改进都是有一些原因的，首先为了更好的探究深度对网络的影响，必须要解决参数量的问题，更深的网络意味着更多的参数，训练更困难，使用大卷积核时尤其明显。作者通过分析，认为由于卷积神经网络的特性，3x3大小的卷积核足以捕捉到横、竖以及斜对角像素的变化。使用大卷积核会带来参数量的爆炸不说，而且图像中会存在一些部分被多次卷积，可能会给特征提取带来困难，所以在VGG中，普遍使用3x3的卷积。

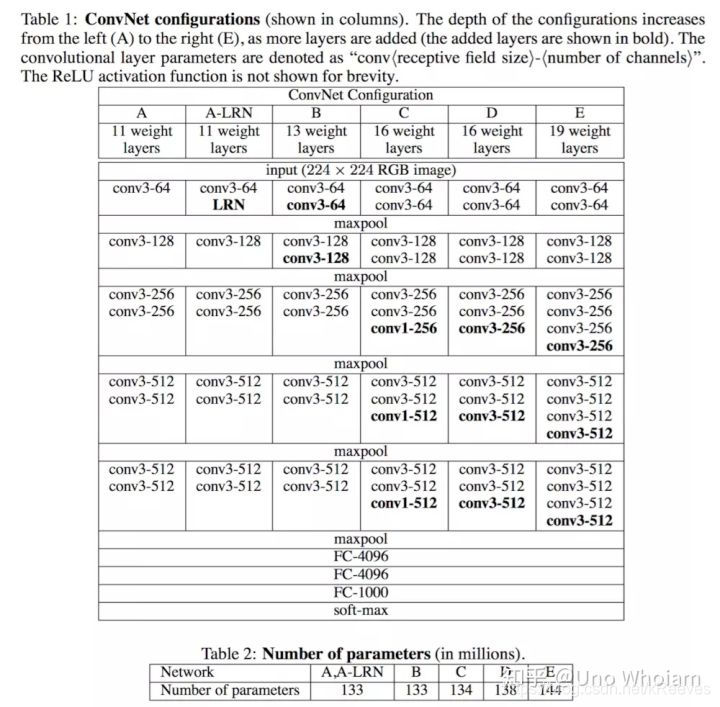

Conv layers包含了conv，pooling，relu三种层。以python版本中的VGG16模型中的faster_rcnn_test.pt的网络结构为例。Conv layers部分共有13个conv层，13个relu层，4个pooling层。在Conv layers中：

所有的conv层都是：kernel_size=3，pad=1，stride=1
所有的pooling层都是：kernel_size=2，pad=0，stride=2

在Faster RCNN Conv layers中对所有的卷积都做了扩边处理（ pad=1，即填充一圈0），导致原图变为 (M+2)x(N+2)大小，再做3x3卷积后输出MxN 。正是这种设置，使得Conv layers中的conv层不改变输入和输出矩阵大小。如图:
Conv layers中的pooling层kernel_size=2，stride=2。这样每个经过pooling层的MxN矩阵，都会变为(M/2)x(N/2)大小。综上所述，在整个Conv layers中，conv和relu层不改变输入输出大小，只有pooling层使输出长宽都变为输入的1/2。

那么，一个MxN大小的矩阵经过Conv layers固定变为(M/16)x(N/16)。这样Conv layers生成的feature map中都可以和原图对应起来。

2.2 GoogleNet
Google InceptionNet出现在ILSVRC2014年的比赛中（和VGGNet同年），并以较大优势夺得了第一名的成绩，它的top5错误率为6.67%，VGGNet的错误率为7.3%。InceptionNet的最大特点是控制了计算量和参数量的同时提高了网络的性能，它的层数为22，比VGGNet19还深，但是只有15亿次浮点计算和500万的参数量。

InceptionNet精心设计的Inception Module很好的提升了模型的性能，同时降低了参数量。一般来说卷积网络要提升表达能力，主要依靠增加输出通道的数量，但是带来的副作用是计算量增大和过拟合。一般设计思路的情况下会出现缺陷
1.参数太多，容易过拟合，若训练数据集有限；
2.网络越大计算复杂度越大，难以应用；
3.网络越深，梯度越往后穿越容易消失，难以优化模型）。

googlenet的主要思想就是围绕这两个思路去做的：
1.深度，层数更深，文章采用了22层，为了避免上述提到的梯度消失问题，googlenet巧妙的在不同深度处增加了两个loss来保证梯度回传消失的现象。

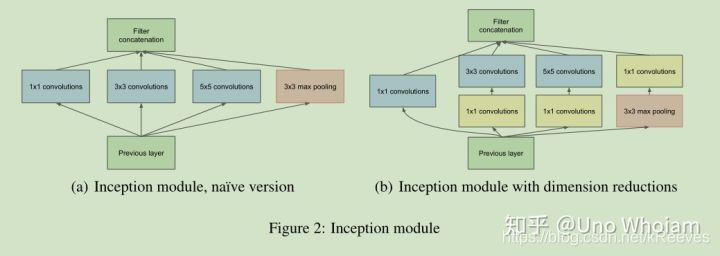

2.宽度，增加了多种核 1x1，3x3，5x5，还有直接max pooling的，但是如果简单的将这些应用到feature map上的话，concat起来的feature map厚度将会很大，所以在googlenet中为了避免这一现象提出的inception具有如下结构，在3x3前，5x5前，max pooling后分别加上了1x1的卷积核起到了降低feature map厚度的作用。

综上googlent有两个最重要的创新点分别是为了解决深度和宽度受限来设计的，由于googlenet的两个辅助loss的限制，很多文章拿base model的时候比较偏向与vgg。因此InceptionNet采用分支网络堆叠在一起产生较大通道的输出。如下图所示，产生4个网络对前一层的输出做计算，然后将不同卷积大小的输出在通道上堆叠在一起。

可以看到每个分支都采用了1*1的卷积网络，可以跨通道组织信息，提高网络的表达能力，提供更多的非线性变换，性价比很高。同时网络中的卷积和大小也不一样，可以增加网络对不同尺度的适应性。所以，InceptionNet通过分支的方式增大网络的宽度和深度能够很好的提高网络的性能，避免过拟合。
提出并采用了BatchNormalization(BN)。BN就是神经网络在训练的时候对每个Batch数据的内部进行标准化，使输出规范化到N(0,1)的正态分布,可以让卷积网络的训练速度加快，同时收敛后的分类准确率也可以提高很多。BN在某种程度上还起到正则的作用，所以可以减小或者取消Dropout，优化网络结构。可

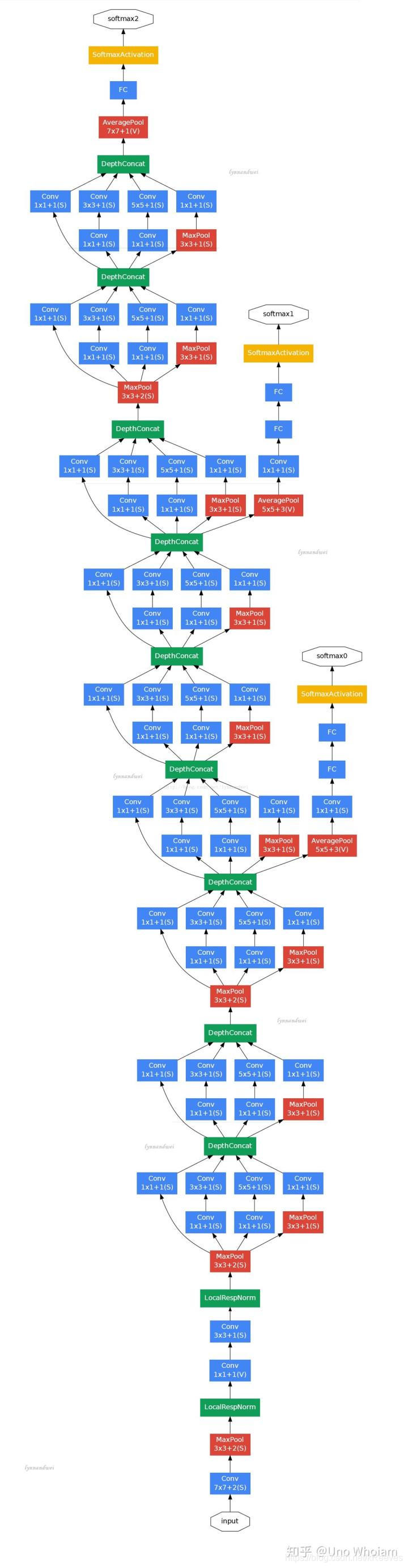

而GoogleNet可以看做多个inception的叠加：
旁边的两个softmax，是训练时为了避免上述梯度消失问题，模型训练好后就拿掉。

2.3 ResNet
深度网络的退化问题

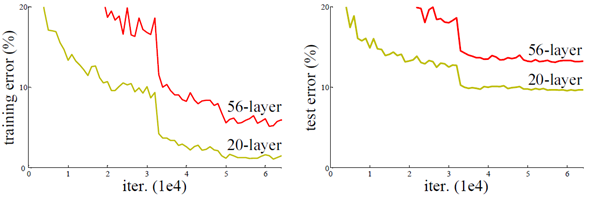

从经验来看，网络的深度对模型的性能至关重要，当增加网络层数后，网络可以进行更加复杂的特征模式的提取，所以当模型更深时理论上可以取得更好的结果。但是实验发现深度网络出现了退化问题（Degradation problem）：网络深度增加时，网络准确度出现饱和，甚至出现下降。这个现象可以在图中直观看出来：56层的网络比20层网络效果还要差。这不会是过拟合问题，因为56层网络的训练误差同样高。深层网络存在着梯度消失或者爆炸等问题，这使得深度学习模型很难训练。

ResNet采用了一种“短路”的结构来解决这个问题：

假定原来的网络结构需要学习得到函数 H(x)，那么让原始信号 x 接到输出部分，并修改需要学习的函数为F(x)=H(x)-x，便可得到同样的效果。
通过这样的方式，原始信号可以跳过一部分网络层，直接在更深的网络层传递。从直觉上来看，深层神经网络之所以难以训练，就是因为原始信号x在网络层中传递时，越来越失真（即梯度不稳定），而这种“短路”结构使得原始信号直接传入神经网络的深层，避免了信号失真，这样一来便极大地加快了神经网络训练时的效率。

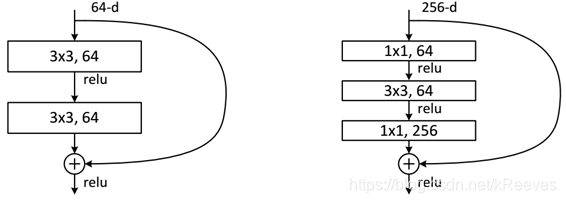

ResNet使用两种残差单元，如下图所示。左图对应的是浅层网络，而右图对应的是深层网络。对于短路连接，当输入和输出维度一致时，可以直接将输入加到输出上。但是当维度不一致时（对应的是维度增加一倍），这就不能直接相加。有两种策略：（1）采用zero-padding增加维度，此时一般要先做一个downsamp，可以采用stride=2的pooling，这样不会增加参数；（2）采用新的映射（projection shortcut），一般采用1x1的卷积，这样会增加参数，也会增加计算量。短路连接除了直接使用恒等映射，当然都可以采用projection shortcut。

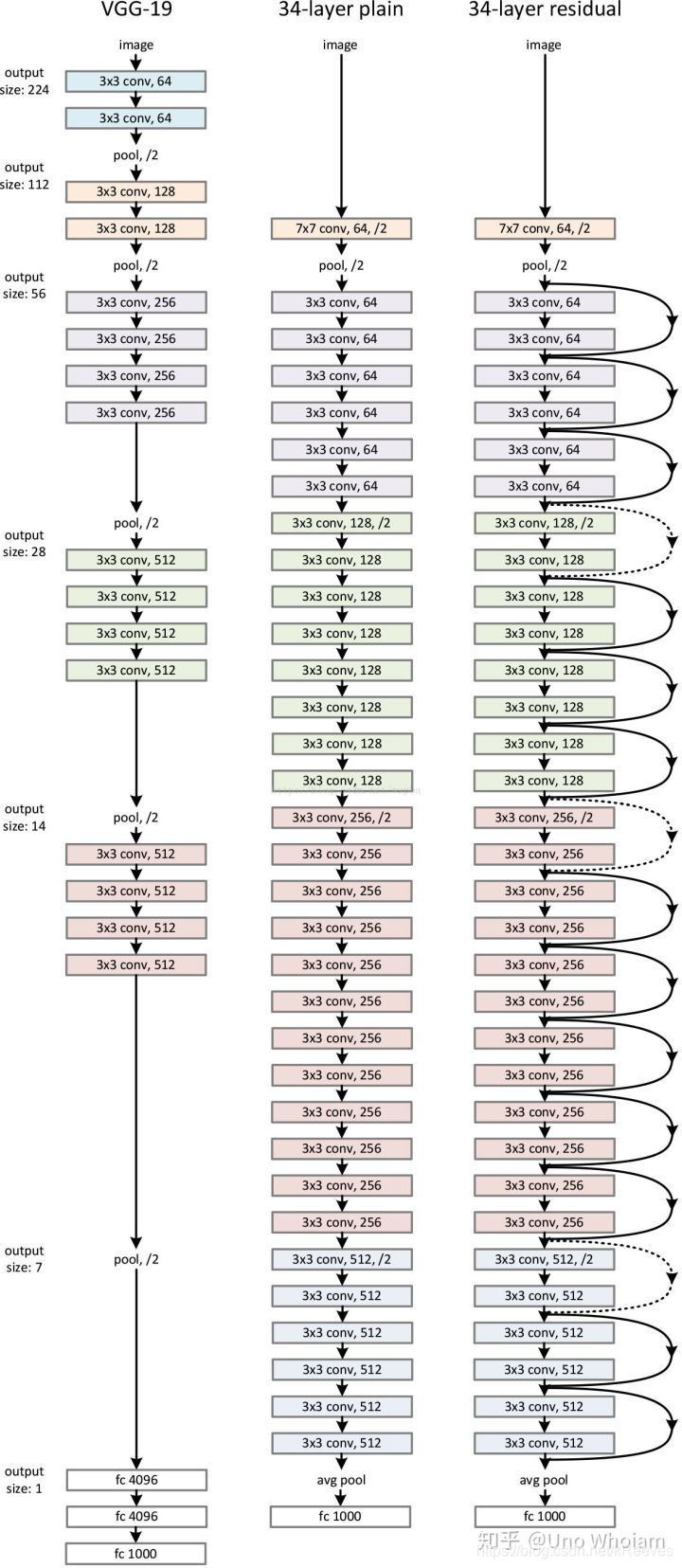

作者设计了实验来证明自己的观点。首先构建了一个18层和一个34层的plain网络，即将所有层进行简单的铺叠，然后构建了一个18层和一个34层的residual网络，仅仅是在plain上插入了shortcut，而且这两个网络的参数量、计算量相同，并且和之前有很好效果的VGG-19相比，计算量要小很多。（36亿FLOPs VS 196亿FLOPs，FLOPs即每秒浮点运算次数。）

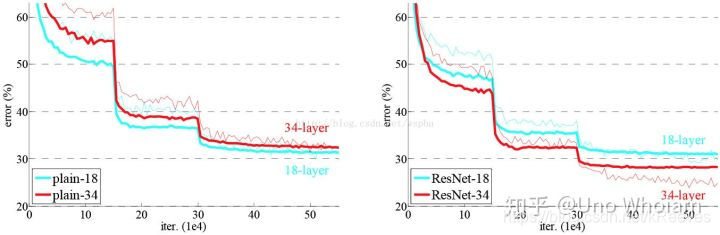

不同结构的实验结果：

模型构建好后进行实验，在plain上观测到明显的退化现象，而且ResNet上不仅没有退化，34层网络的效果反而比18层的更好，而且不仅如此，ResNet的收敛速度比plain的要快得多。

3 Region Proposal Networks(RPN)

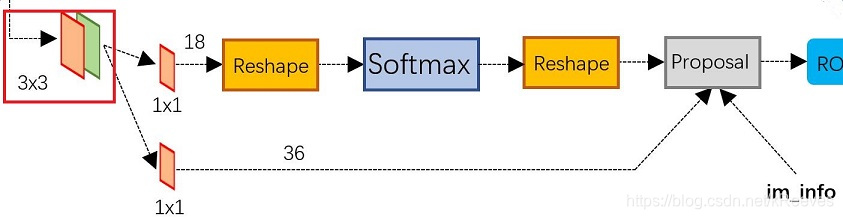

RPN网络实际分为2条线，上面一条通过softmax分类anchors获得positive和negative分类，下面一条用于计算对于anchors的bounding box regression偏移量，以获得精确的proposal。而最后的Proposal层则负责综合positive anchors和对应bounding box regression偏移量获取proposals，同时剔除太小和超出边界的proposals。3.1 Anchors
所谓anchors，实际上就是一组由rpn/generate_anchors.py生成的矩形。anchors size，是根据检测图像设置的。在python demo中，会把任意大小的输入图像reshape成800x600（即图2中的M=800，N=600）。再回头来看anchors的大小，anchors中长宽1:2中最大为352x704，长宽2:1中最大736x384，基本是cover了800x600的各个尺度和形状。

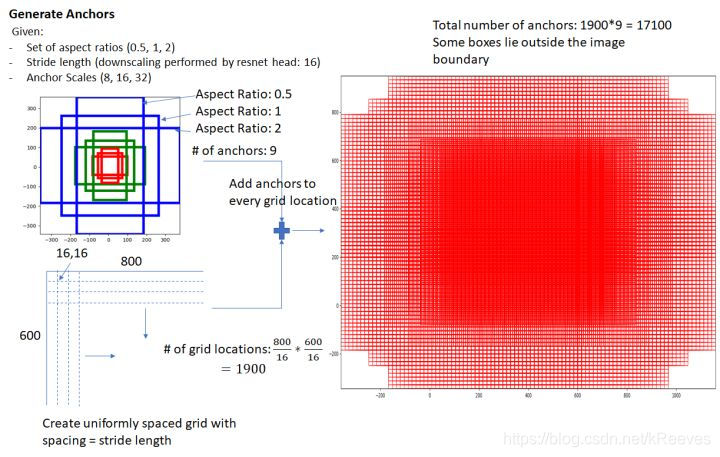

其实RPN最终就是在原图尺度上，设置了密密麻麻的候选Anchor。然后用cnn去判断哪些Anchor是里面有目标的positive anchor，哪些是没目标的negative anchor。

那么Anchor一共有多少个？原图800x600，VGG下采样16倍，feature map每个点设置9个Anchor，所以：
$$ceil(800/16)\ast ceil(600/16)\ast 9=17100$$
其中ceil()表示向上取整，是因为VGG输出的feature map size= 50*38。

3.2 多通道图像卷积

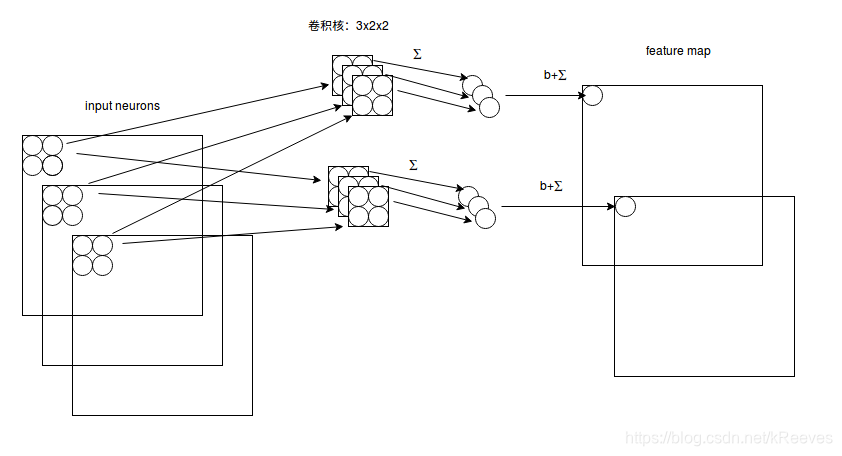

如图，输入有3个通道，同时有2个卷积核。对于每个卷积核，先在输入3个通道分别作卷积，再将3个通道结果加起来得到卷积输出。所以对于某个卷积层，无论输入图像有多少个通道，输出图像通道数总是等于卷积核数量。
对多通道图像做1x1卷积，其实就是将输入图像于每个通道乘以卷积系数后加在一起，即相当于把原图像中本来各个独立的通道“联通”在了一起，那么就可以达到降维的效果。比如，一张500 * 500且厚度depth为100 的图片在20个filter上做1*1的卷积，那么结果的大小为500 * 500 * 20。
一副MxN大小的矩阵送入Faster RCNN网络后，到RPN网络变为(M/16)x(N/16)，设 W=M/16，H=N/16。在进入reshape与softmax之前，先做了1x1卷积。该1x1卷积的caffe prototxt定义如下：

layer {
  name: "rpn_cls_score"
  type: "Convolution"
  bottom: "rpn/output"
  top: "rpn_cls_score"
  convolution_param {
    num_output: 18   # 2(positive/negative) * 9(anchors)
    kernel_size: 1 pad: 0 stride: 1
  }
}

可以看到其num_output=18，也就是经过该卷积的输出图像为WxHx18大小。刚好对应了feature maps每一个点都有9个anchors，同时每个anchors又有可能是positive和negative，所有这些信息都保存WxHx(9*2)大小的矩阵。后面接softmax分类获得positive anchors，也就相当于初步提取了检测目标候选区域box（一般认为目标在positive anchors中）。

3.3 Reshape & Softmax
Reshape:
对于cls层后又接了一个reshape层，其实只是为了便于softmax分类。在caffe基本数据结构blob中以如下形式保存数据：
blob=[batch_size, channel，height，width]
对应至上面的保存positive/negative anchors的矩阵，其在caffe blob中的存储形式为[1, 2x9, H, W]。而在softmax分类时需要进行positive/negative二分类，所以reshape layer会将其变为[1, 2, 9xH, W]大小，即单独“腾空”出来一个维度以便softmax分类，之后再reshape回复原状。

Softmax:
计算每个像素256-d的9个尺度下的值，得到9个anchor，我们给每个anchor分配一个二进制的标签（P/N or fg/bg）。分配正标签前景给两类anchor：
1）与某个ground truth（GT）包围盒有最高的IoU重叠的anchor（也许不到0.7），
2）与任意GT包围盒有大于0.7的IoU交叠的anchor。注意到一个GT包围盒可能分配正标签给多个anchor。
分配负标签给与所有GT包围盒的IoU比率都低于0.3的anchor。
非正非负的anchor对训练目标没有任何作用，由此输出维度为（2*9）18，一共18维。

IoU 的全称为交并比（Intersection over Union），通过这个名称我们大概可以猜到 IoU 的计算方法。IoU 计算的是 “预测的边框” 和 “真实的边框” 的交集和并集的比值。

训练程序会在合适的anchors中随机选取128个postive anchors+128个negative anchors进行训练。

3.4 bounding box regression & proposal layer

1 * 1 conv:
可以看到第二条分支中cov层的 num_output=36，即经过该卷积输出图像为WxHx36，在caffe blob存储为[1, 4x9, H, W]，这里相当于feature maps每个点都有9个anchors，每个anchors又都有4个用于回归的变换量。
VGG输出50 * 38 * 512的特征，对应设置50 * 38 * k个anchors，而RPN输出：
1 大小为50 * 38 * 2k的positive/negative softmax分类特征
2 矩阵大小为 50 * 38 * 4k的regression坐标回归特征矩阵
恰好满足RPN完成positive/negative分类+bounding box regression坐标回归.

bounding box regression：

对于上图，绿色的框表示Ground Truth, 红色的框为Selective Search提取的Region Proposal。那么即便红色的框被分类器识别为飞机，但是由于红色的框定位不准(IoU<0.5)， 那么这张图相当于没有正确的检测出飞机。 Bounding-box regression 就是用来微调这个窗口，使得经过微调后的窗口跟Ground Truth更接近。

先做平移$${\hat{G}}_x=P_w{d}_x(P)+P_x,\text{(}1)$$$${\hat{G}}_y=P_h{d}_y(P)+P_y,\text{(}2)$$再做缩放$${\hat{G}}_w=P_{w}exp(d_w(P)),\text{(}3)$$$${\hat{G}}_h=P_{h}exp(d_h(P)),\text{(}4)$$
边框回归学习就是$dx(P),dy(P),dw(P),dh(P)$这四个变换。那么目标函数可以表示为 $d\ast (P)=wT\ast \Phi 5(P)$，$\Phi 5(P)$是输入 Proposal 的特征向量，$w\ast$ 是要学习的参数（*表示 x,y,w,h， 也就是每一个变换对应一个目标函数) , $d\ast (P)$ 是得到的预测值。 我们要让预测值跟真实值$t\ast =(tx,ty,tw,th)$差距最小， 得到损失函数(一般使用soomth-L1损失)为：$$Loss=\sum iN(ti\ast -w^T\ast \varphi 5(Pi))$$函数优化目标为：$$W\ast =argminw\ast \sum iN(ti\ast -w^T\ast \varphi 5(Pi))2+\lambda ||w^{\ast }||24$$
对于训练bouding box regression网络回归分支，输入是cnn feature Φ窗口对应的 CNN 特征，以及Ground Truth $t\ast =(tx,ty,tw,th))$。监督信号是Anchor与GT的差距 ，即训练目标是：输入 Φ的情况下使网络输出与监督信号尽可能接近。那么当bouding box regression工作时，再输入Φ时，回归网络分支的输出就是每个Anchor的平移量和变换尺度 ，即可用来修正Anchor位置了。

3.5 Proposal Layer
Proposal Layer负责综合所有变换量$dx(P),dy(P),dw(P),dh(P)$和positive anchors，计算出精准的proposal，送入后续RoI Pooling Layer。Proposal Layer的caffe prototxt定义：

layer {
  name: 'proposal'
  type: 'Python'
  bottom: 'rpn_cls_prob_reshape'
  bottom: 'rpn_bbox_pred'
  bottom: 'im_info'
  top: 'rois'
  python_param {
    module: 'rpn.proposal_layer'
    layer: 'ProposalLayer'
    param_str: "'feat_stride': 16"
  }
}

Proposal Layer有3个输入：
1 positive vs negative anchors分类器结果rpn_cls_prob_reshape
2 对应的bbox reg的变换量rpn_bbox_pred，
3 以及im_info；另外还有参数feat_stride=16

首先解释im_info。对于一副任意大小PxQ图像，传入Faster RCNN前首先reshape到固定MxN，im_info=[M, N, scale_factor]则保存了此次缩放的所有信息。然后经过Conv Layers，经过4次pooling变为WxH=(M/16)x(N/16)大小，其中feature_stride=16则保存了该信息，用于计算anchor偏移量。

Proposal Layer forward（caffe layer的前传函数）按照以下顺序依次处理：

1 生成anchors，利用$dx(P),dy(P),dw(P),dh(P)$对所有的anchors做bbox regression回归（这里的anchors生成和训练时完全一致）
2 按照输入的positive softmax scores由大到小排序anchors，提取前pre_nms_topN(e.g. 6000)个anchors，即提取修正位置后的positive anchors
3 限定超出图像边界的positive anchors为图像边界，防止后续roi pooling时proposal超出图像边界
4 剔除尺寸非常小的positive anchors

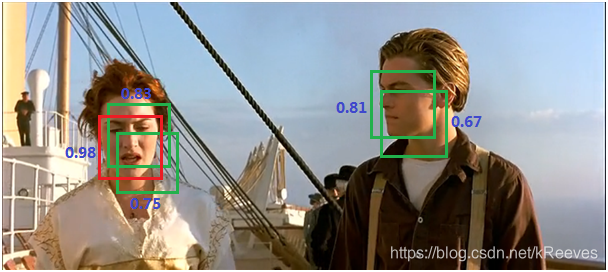

5 对剩余的positive anchors进行NMS（nonmaximum suppression）由于锚点经常重叠，因此建议最终也会在同一个目标上重叠。为了解决重复建议的问题，我们使用一个简单的算法，称为非极大抑制（NMS）。NMS 获取按照分数排序的建议列表并对已排序的列表进行迭代，丢弃那些 IoU 值大于某个预定义阈值的建议，并提出一个具有更高分数的建议。
最终输出proposal=[x1, y1, x2, y2]，由于在第三步中将anchors映射回原图判断是否超出边界，所以这里输出的proposal是对应MxN输入图像尺度的。

RPN网络结构总结起来就是：
生成anchors -> softmax分类器提取positvie anchors -> bbox reg回归positive anchors -> Proposal Layer生成proposals

4 ROI Pooling
对于传统的CNN（如AlexNet和VGG），当网络训练好后输入的图像尺寸必须是固定值，同时网络输出也是固定大小的vector or matrix。如果输入图像大小不定，这个问题就变得比较麻烦。有2种解决办法：

1 从图像中crop一部分传入网络
2 将图像warp成需要的大小后传入网络

无论采取那种办法都不好，要么crop后破坏了图像的完整结构，要么warp破坏了图像原始形状信息。回忆RPN网络生成的proposals的方法：对positive anchors进行bounding box regression，那么这样获得的proposals也是大小形状各不相同，即也存在上述问题。所以Faster R-CNN中提出了RoI Pooling解决这个问题。

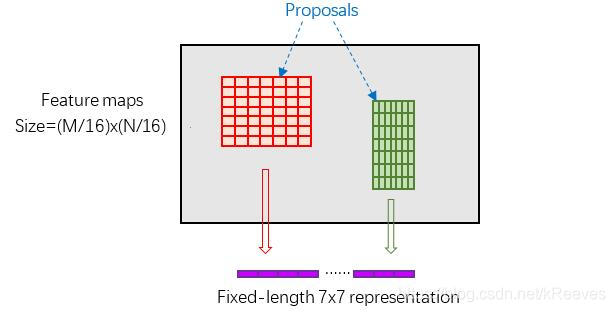

RoI Pooling layer forward过程：
1 由于proposal是对应MxN尺度的，所以首先使用spatial_scale参数将其映射回(M/16)x(N/16)大小的feature map尺度；
2 再将每个proposal对应的feature map区域水平分为$poole{d}_w\ast poole{d}_h$的网格；
3 对网格的每一份都进行max pooling处理。

这样处理后，即使大小不同的proposal输出结果都是 $poole{d}_w\ast poole{d}_h$固定大小，实现了固定长度输出。
从Caffe代码中可以看到，输入的是RPN层产生的region proposal(假定有300个region proposal box)和VGG16最后一层产生的特征图(60 * 40 512-d)，遍历每个region proposal，将其坐标值缩小16倍，这样就可以将在原图(1000 * 600)基础上产生的region proposal映射到60 * 40的特征图上，从而将在feature map上确定一个区域(定义为RB*)。

.    layer {
.      name: "roi_pool5"
.      type: "ROIPooling"
.      bottom: "conv5_3"   #输入特征图大小
.      bottom: "rois"      #输入region proposal
.      top: "pool5"     #输出固定大小的feature map
.      roi_pooling_param {
.        pooled_w: 7
.        pooled_h: 7
.        spatial_scale: 0.0625 # 1/16
.      }
.    }

在feature map上确定的区域RB*，根据参数pooled_w:7,pooled_h:7,将这个RB*区域划分为7 * 7，即49个相同大小的小区域，对于每个小区域，使用max pooling方式从中选取最大的像素点作为输出，这样，就形成了一个7 * 7的feature map。以此，参照上述方法，300个region proposal遍历完后，会产生很多个7 * 7大小的feature map，故而输出的数组是：[300,512,7,7],作为下一层的全连接的输入。

5 Classification

Classification部分利用已经获得的proposal feature maps，通过full connect层与softmax计算每个proposal具体属于那个类别（如人，车，电视等），输出cls_prob概率向量；同时再次利用bounding box regression获得每个proposal的位置偏移量bbox_pred，用于回归更加精确的目标检测框。

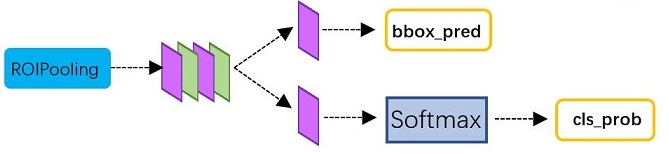

从RoI Pooling获取到7x7=49大小的proposal feature maps后，送入后续网络，可以看到做了如下2件事：

1 通过全连接和softmax对proposals进行分类
2 再次对proposals进行bounding box regression，获取更高精度的rect box

6 Test result

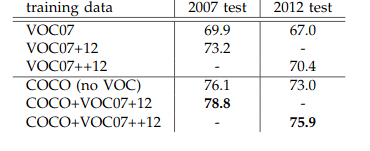

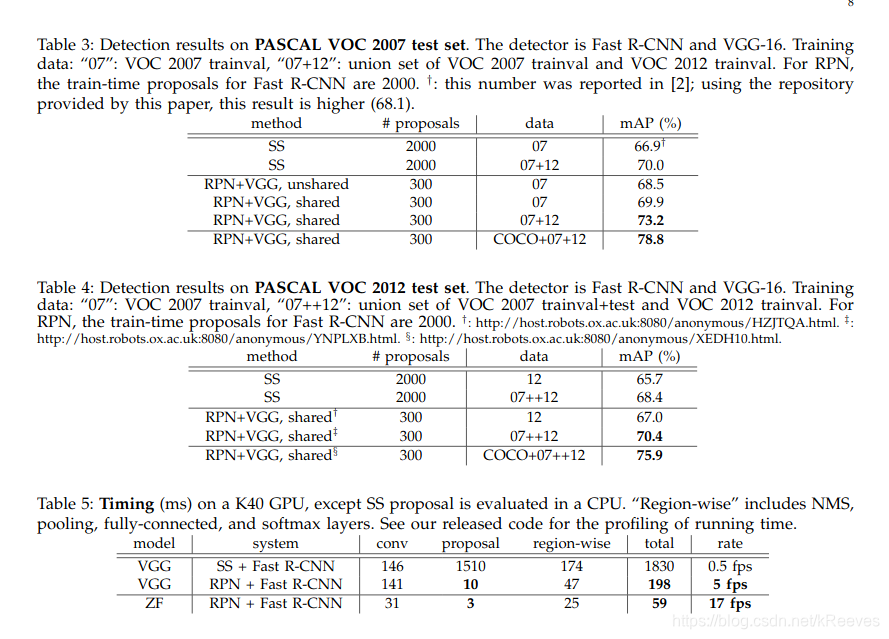

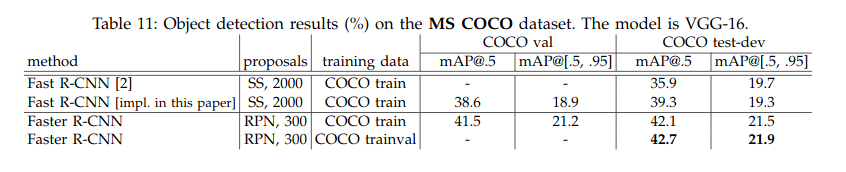

使用PASCAL VOC （Pascal VOC的三个主要物体识别竞赛是：分类，检测和分割（classification, detection, and segmentation）。对于分割任务， VOC2012的trainval包含2007-2011年的所有对应图片， test只包含2008-2011。trainval有 2913张图片共6929个物体）的公开数据集和MS COCO数据集测试（COCO数据集是一个大型的、丰富的物体检测，分割和字幕数据集。这个数据集以scene understanding为目标，主要从复杂的日常场景中截取，图像中的目标通过精确的segmentation进行位置的标定。图像包括91类目标，328,000影像和2,500,000个label。目前为止有语义分割的最大数据集，提供的类别有80 类，有超过33 万张图片，其中20 万张有标注，整个数据集中个体的数目超过150 万个）。

优点：

●优化了建议区域的产生方式，使其真正实现了end-to-end训练

●在GPU上达到了实时（5fpsbased VGG & 17fps based ZF）

●精度更高
