MyBatis核心工作原理讲解

一、源码环境

1.手动编译源码

工欲善其事必先利其器。为了方便我们在看源码的过程中能够方便的添加注释，我们可以自己来从官网下载源码编译生成对应的Jar包，然后上传到本地maven仓库，再引用这个Jar。大家可以自行去官网下载*

git clone https://github.com/mybatis/parent
git clone https://github.com/mybatis/mybatis-3

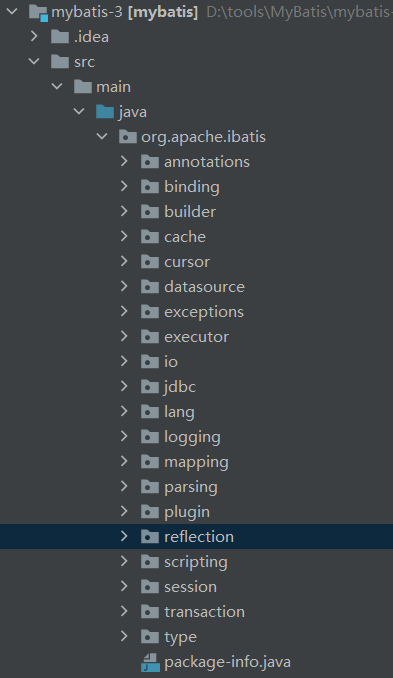

解压缩后的目录结构

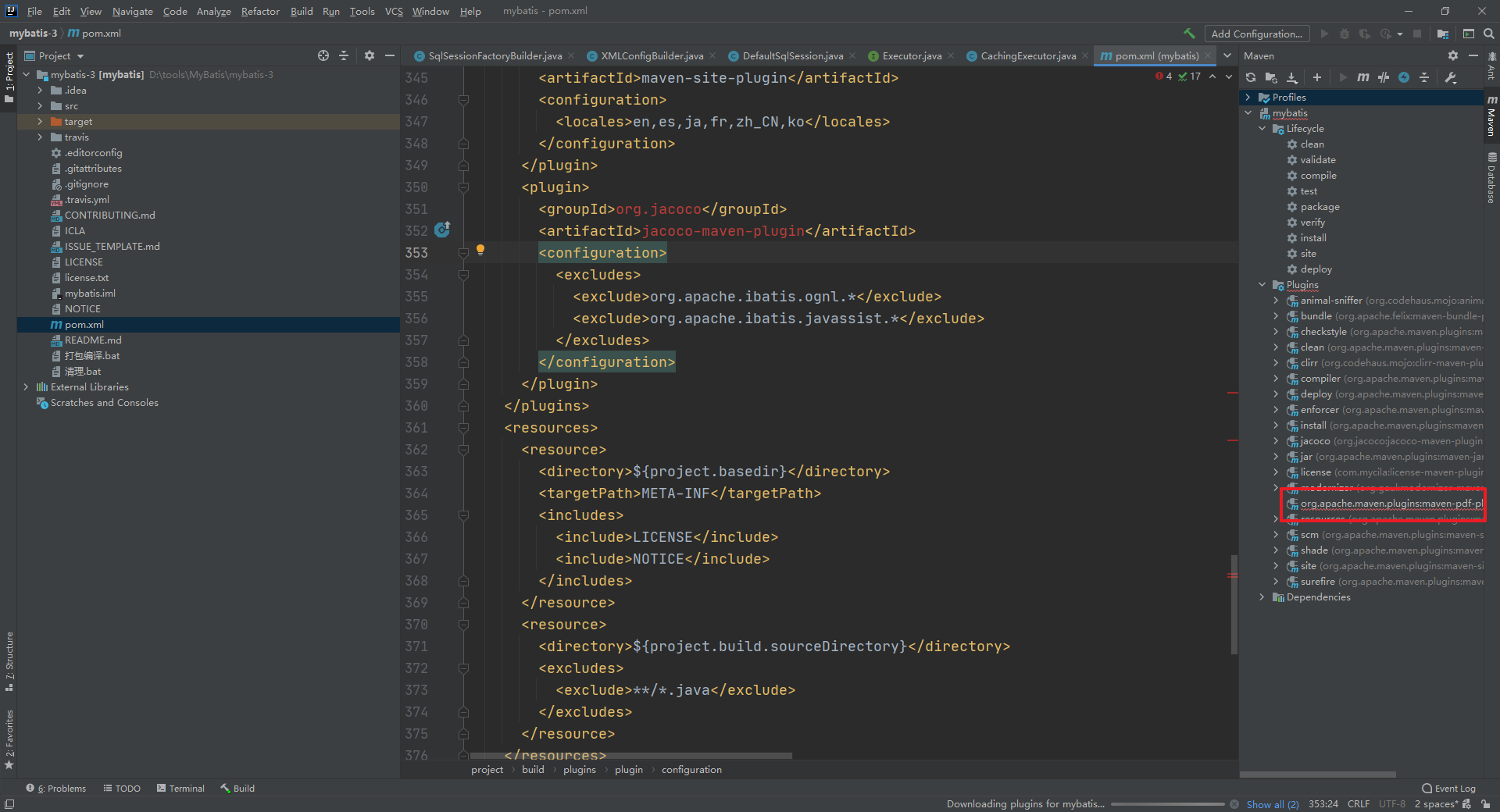

首先我们需要编译打包parent项目，进入到parent目录下或者通过IDE打开该项目

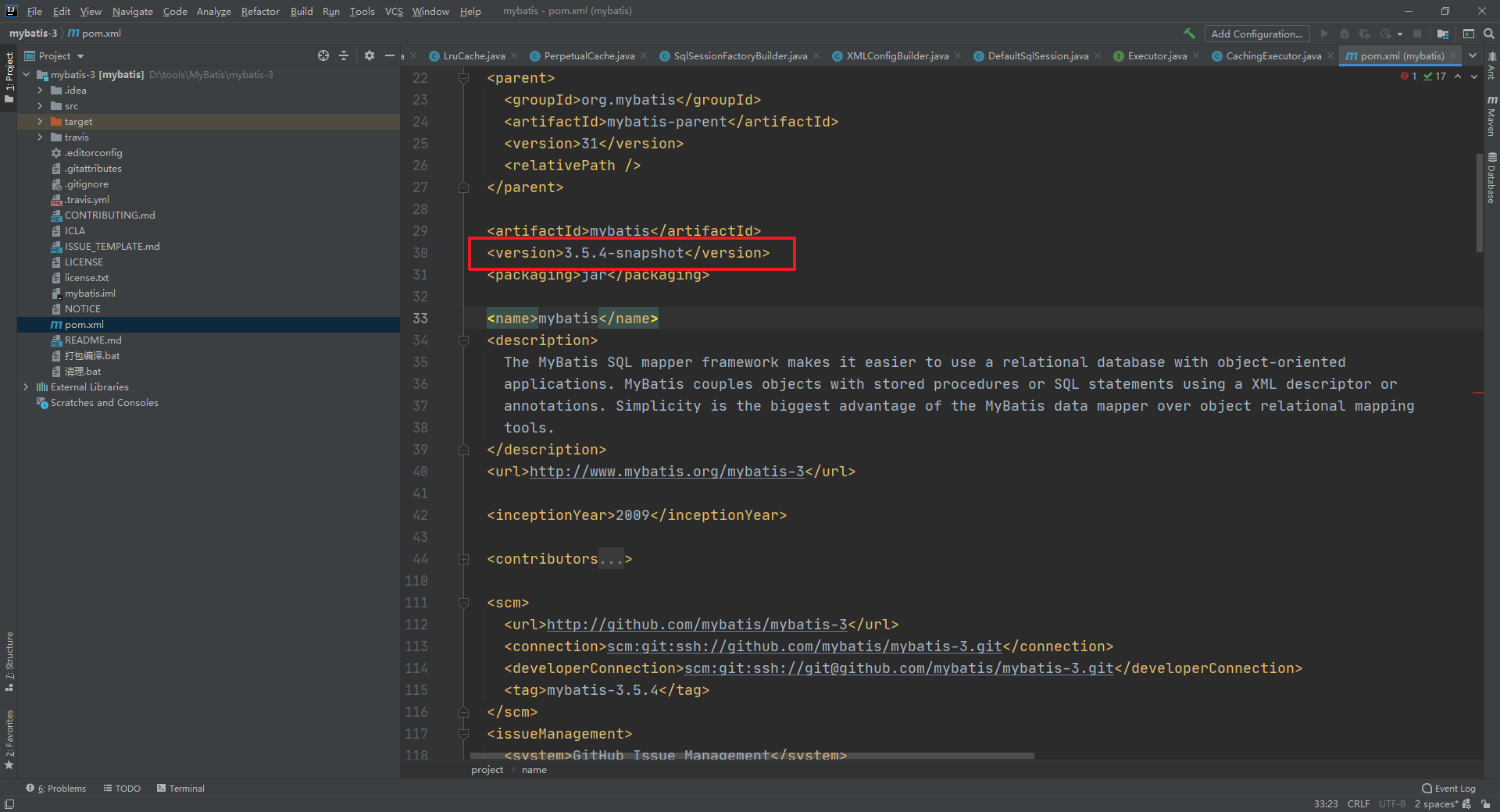

然后在编译打包mybatis项目。为了和官方的版本有区别，该项目我们添加了一个对应的后缀 -snapshot

编译报错

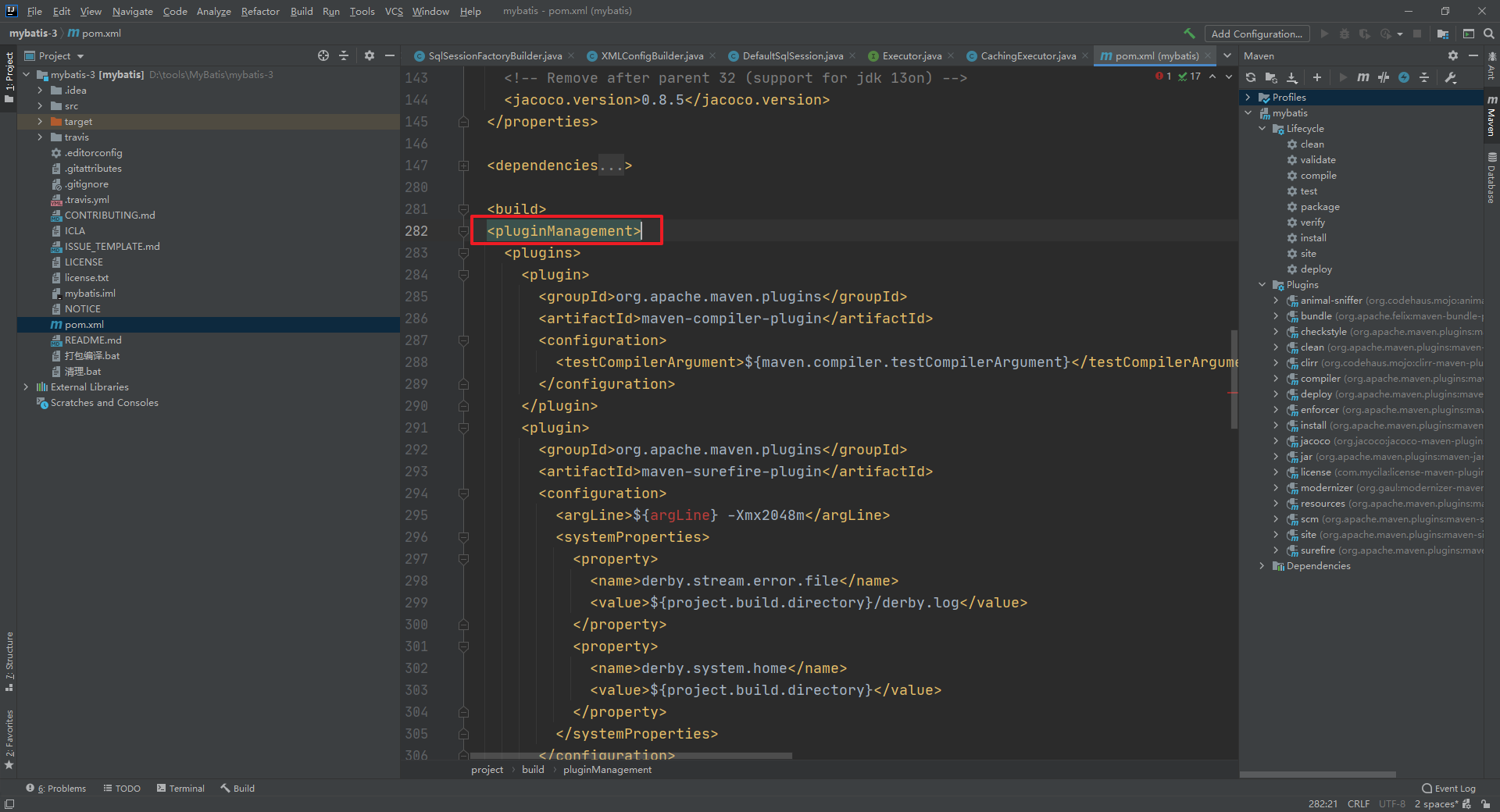

加上 pluginManagement 标签

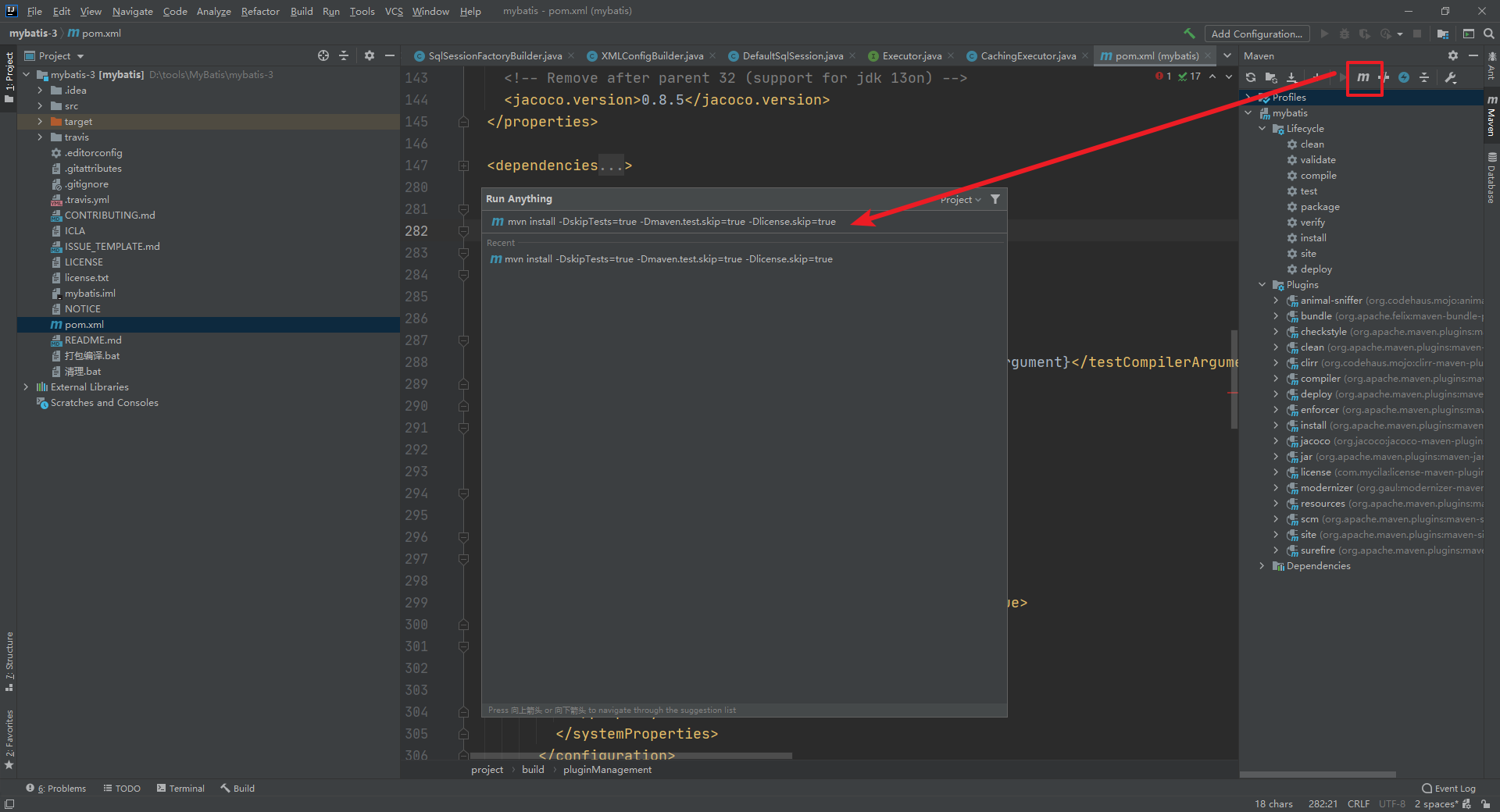

然后执行编译打包命令即可

mvn install -DskipTests=true -Dmaven.test.skip=true -Dlicense.skip=true

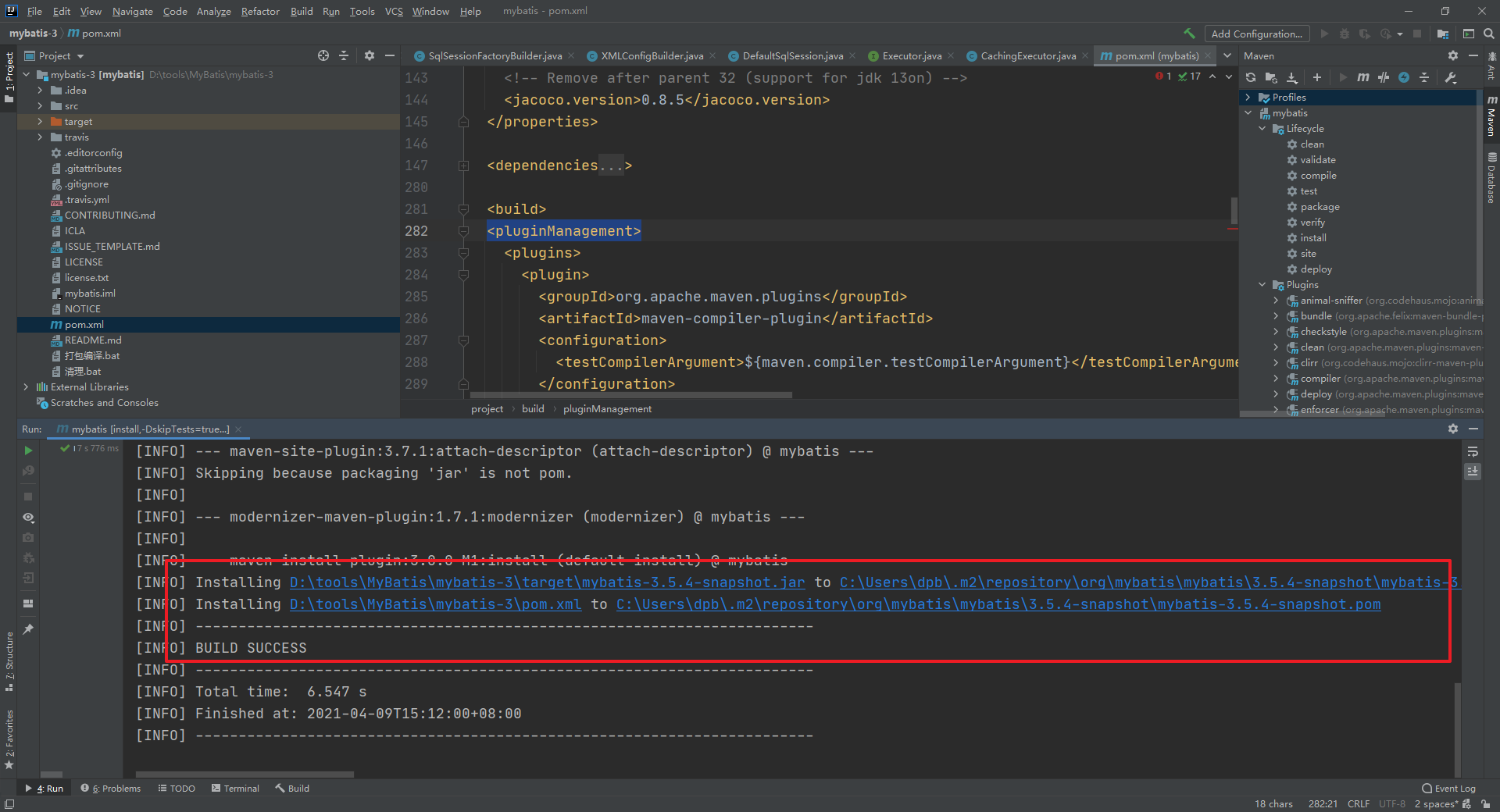

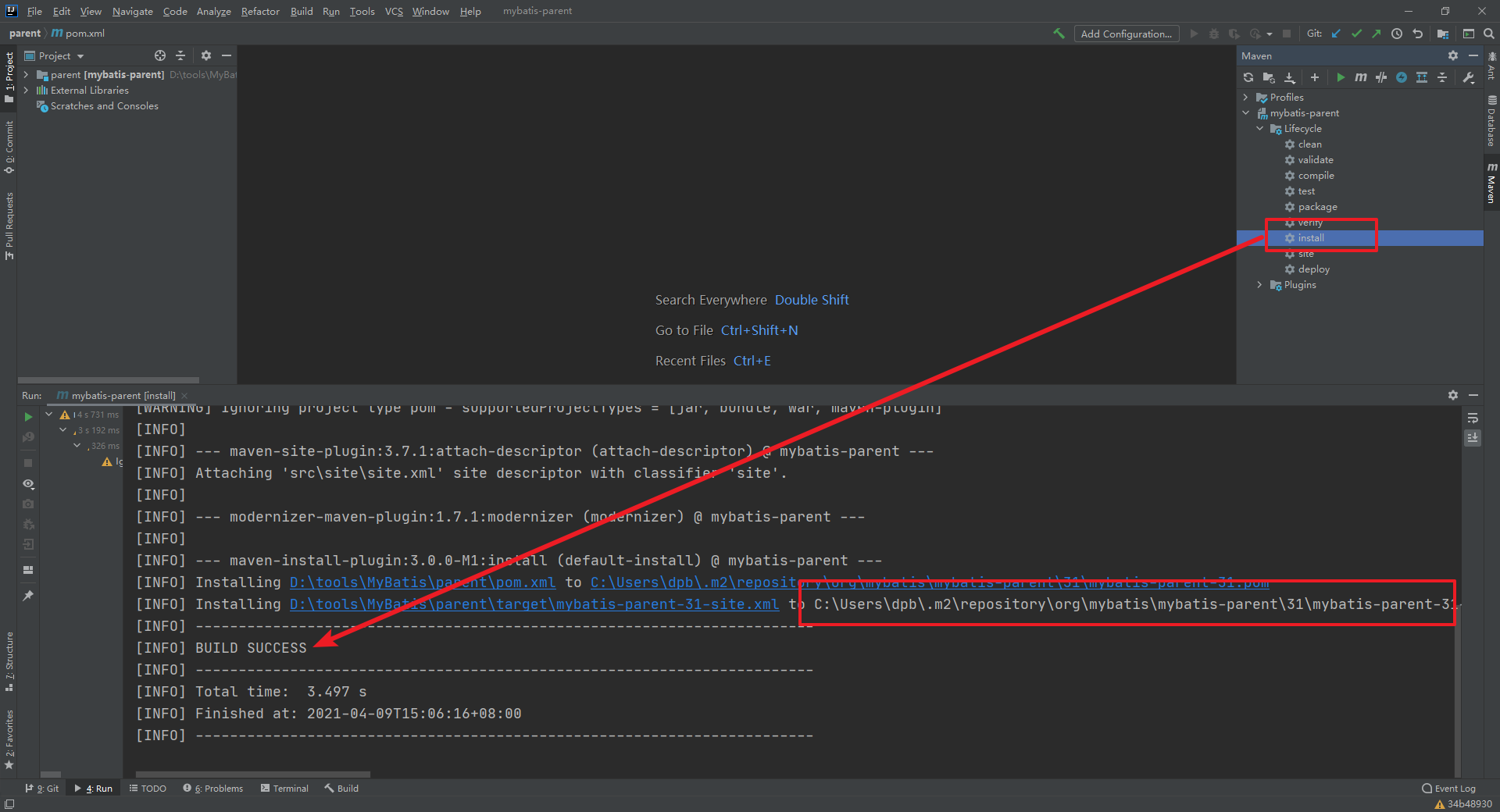

操作成功

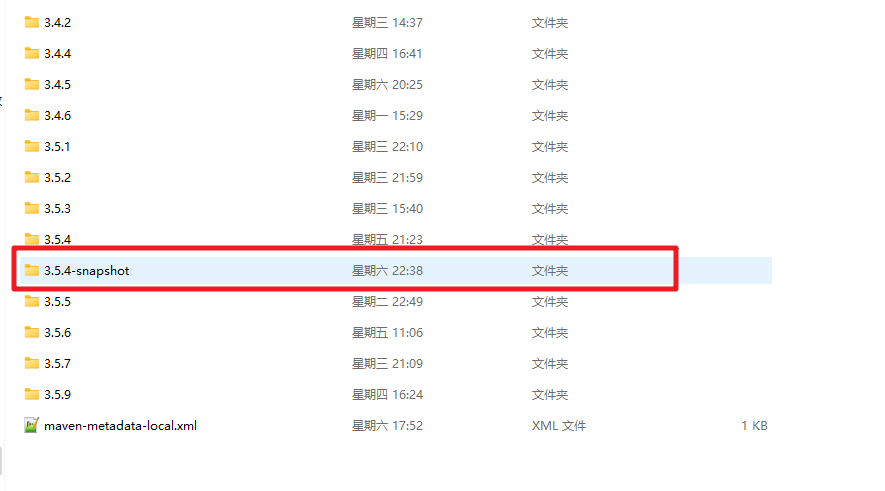

这样我们在本地仓库就可以看到我们编译好的源码

2.关联源码

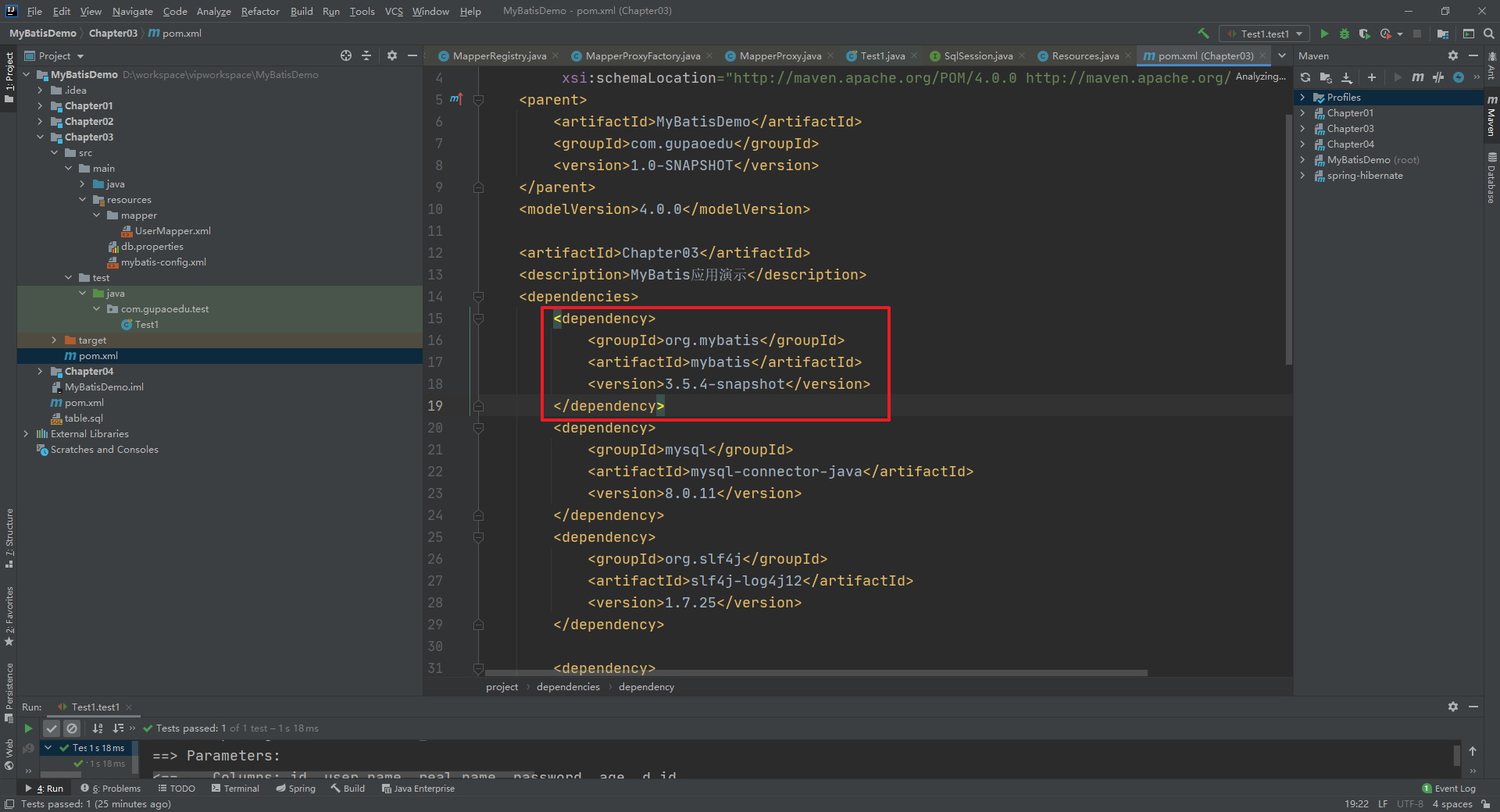

我们本地编译好了源码，这时我们就可以在我们的项目中来使用源码了。首先依赖要改变下

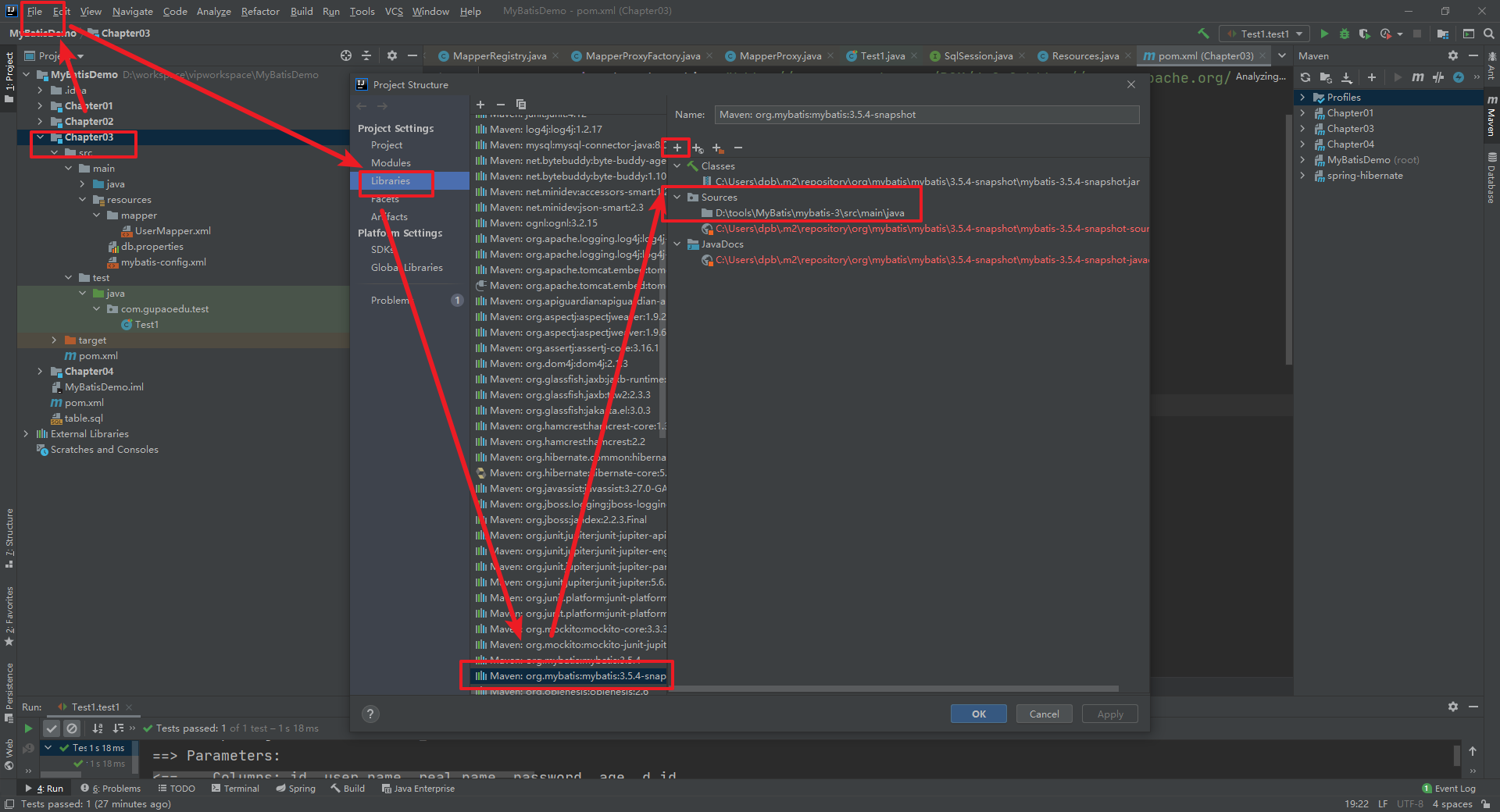

然后修改配置 Project Structure —— Libries —— Maven: org.mybatis:mybatis:3.5.4-snapshot —— 在原来的Sources上面点+（加号） —— 选择到下载的源码路径

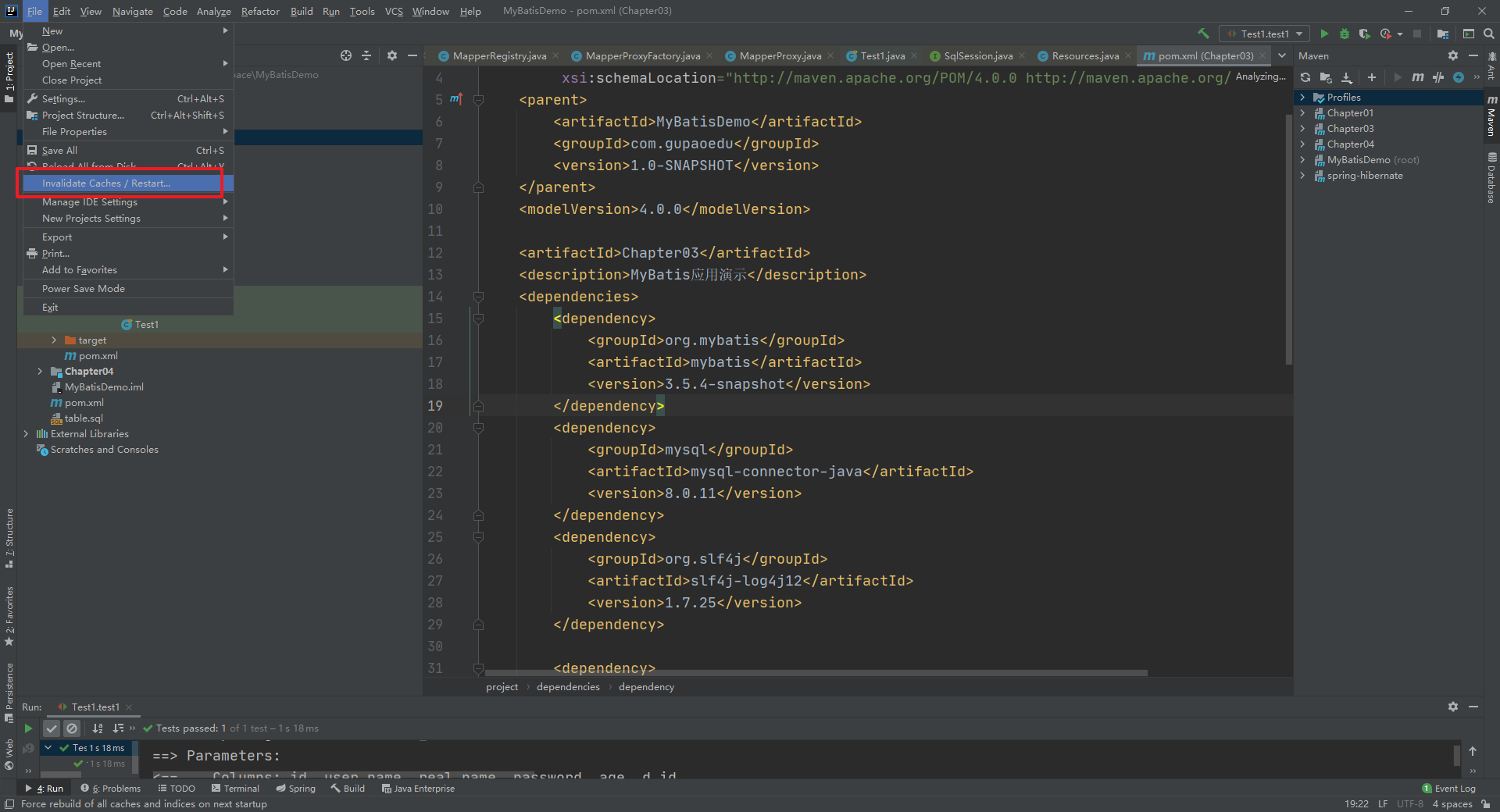

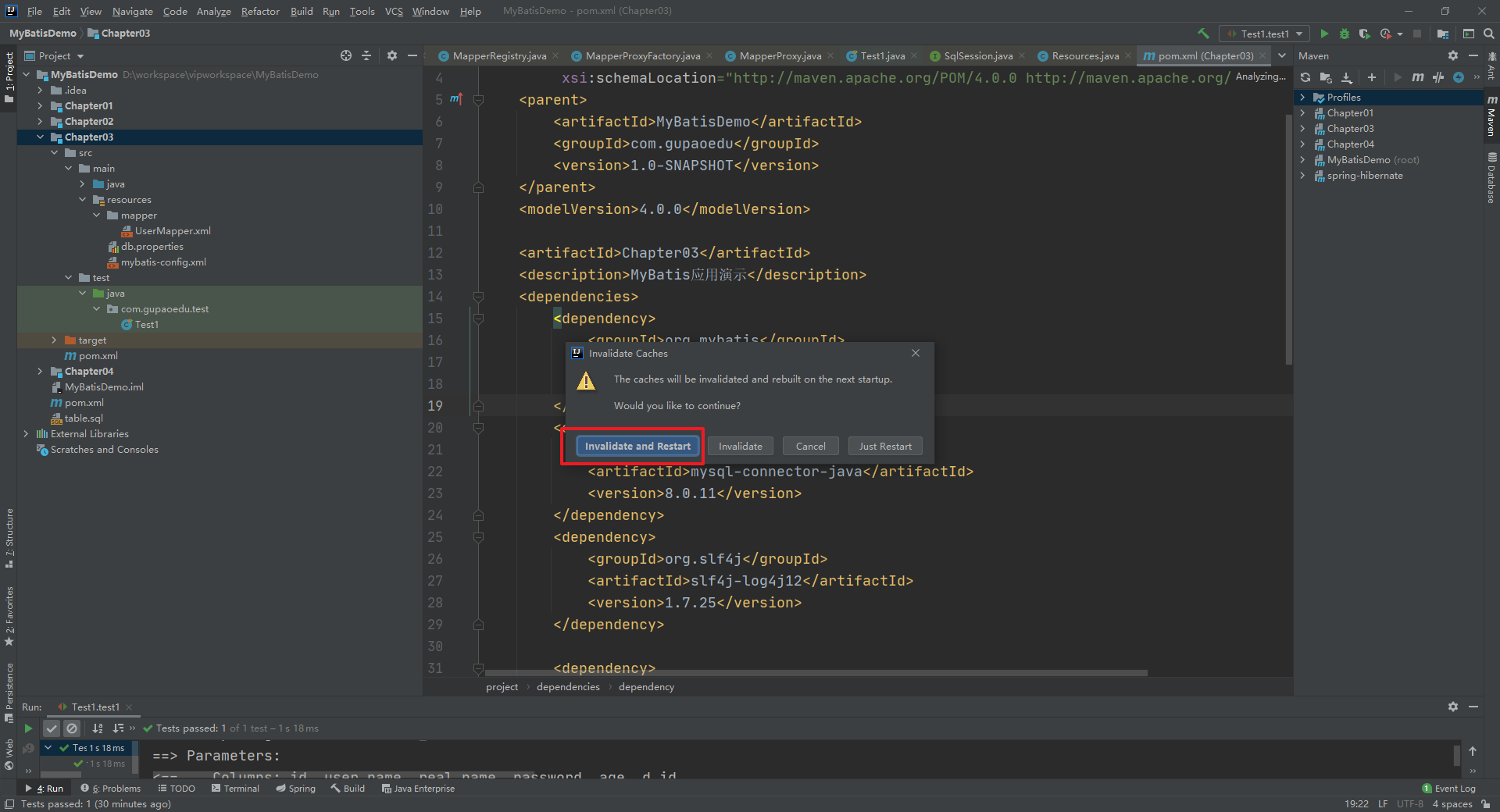

然后如果出现mybatis的相关源码查找不到等异常情况，就执行如下操作 File --> Invalidate Caches and Restart 重启IDE就可以了

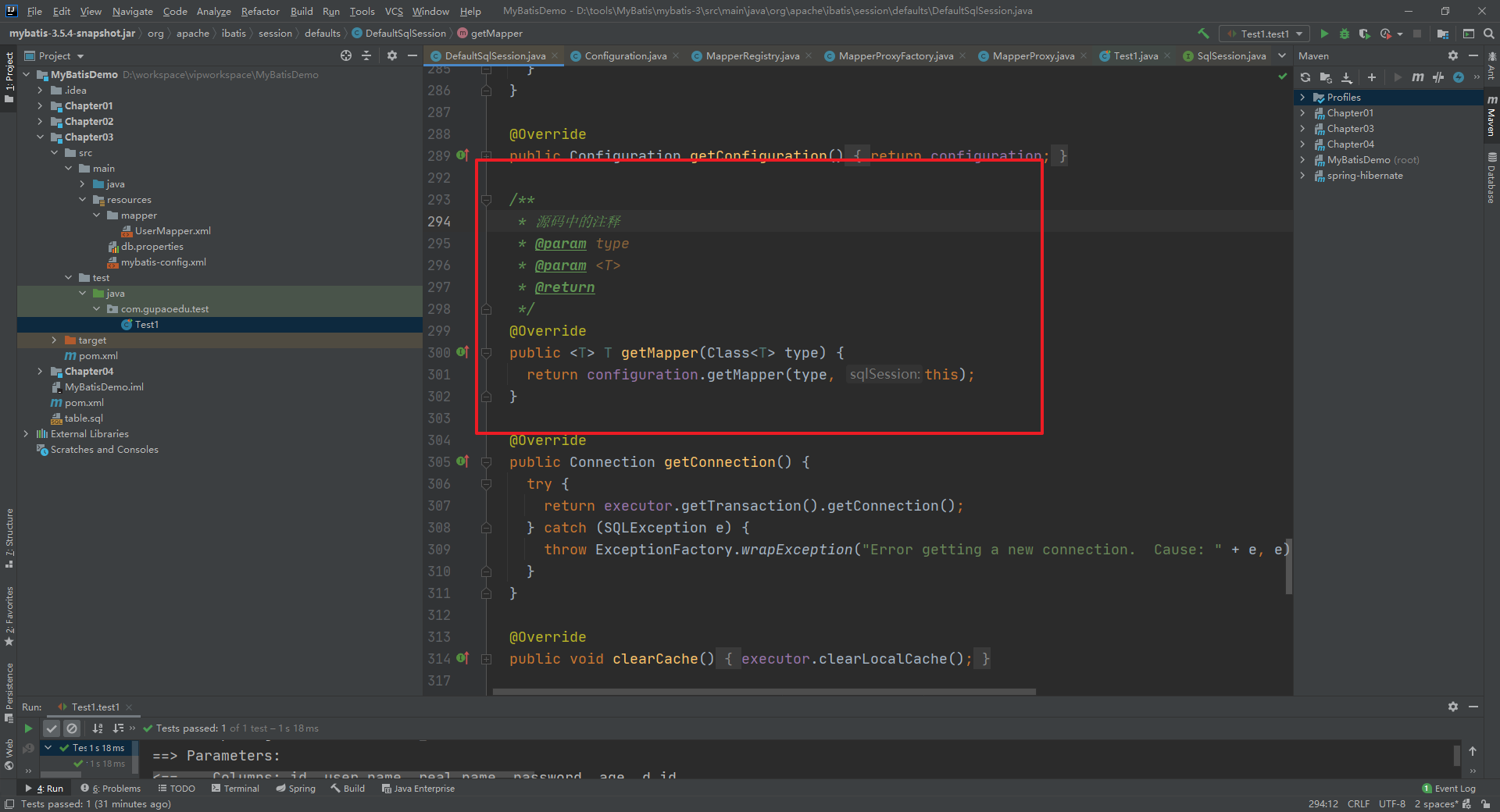

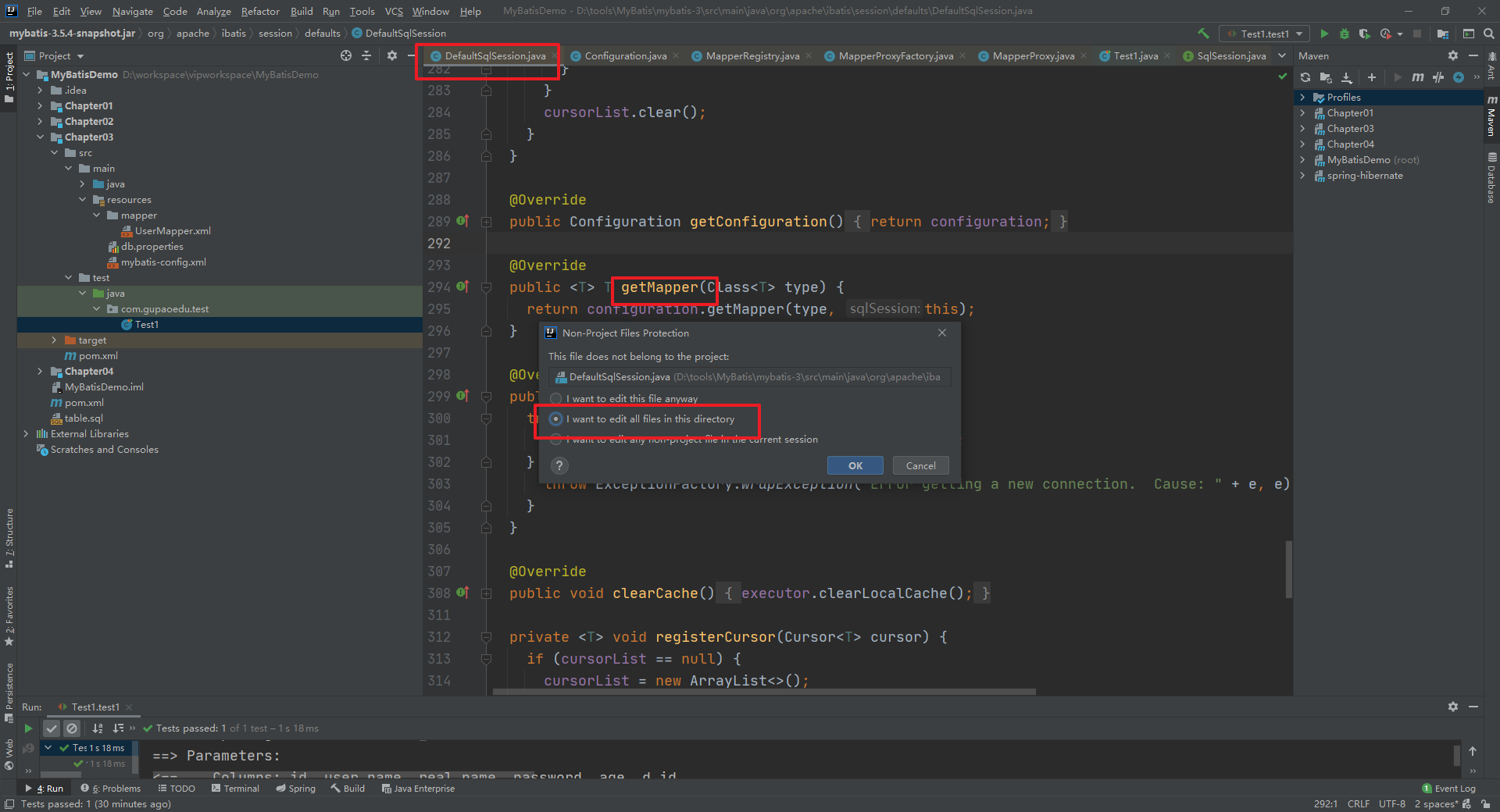

然后我们就可以在源码上添加我们的注释了

好了，接下来我们就可以开始我们的源码分析之旅了。

二、MyBatis源码分析

1.三层划分介绍

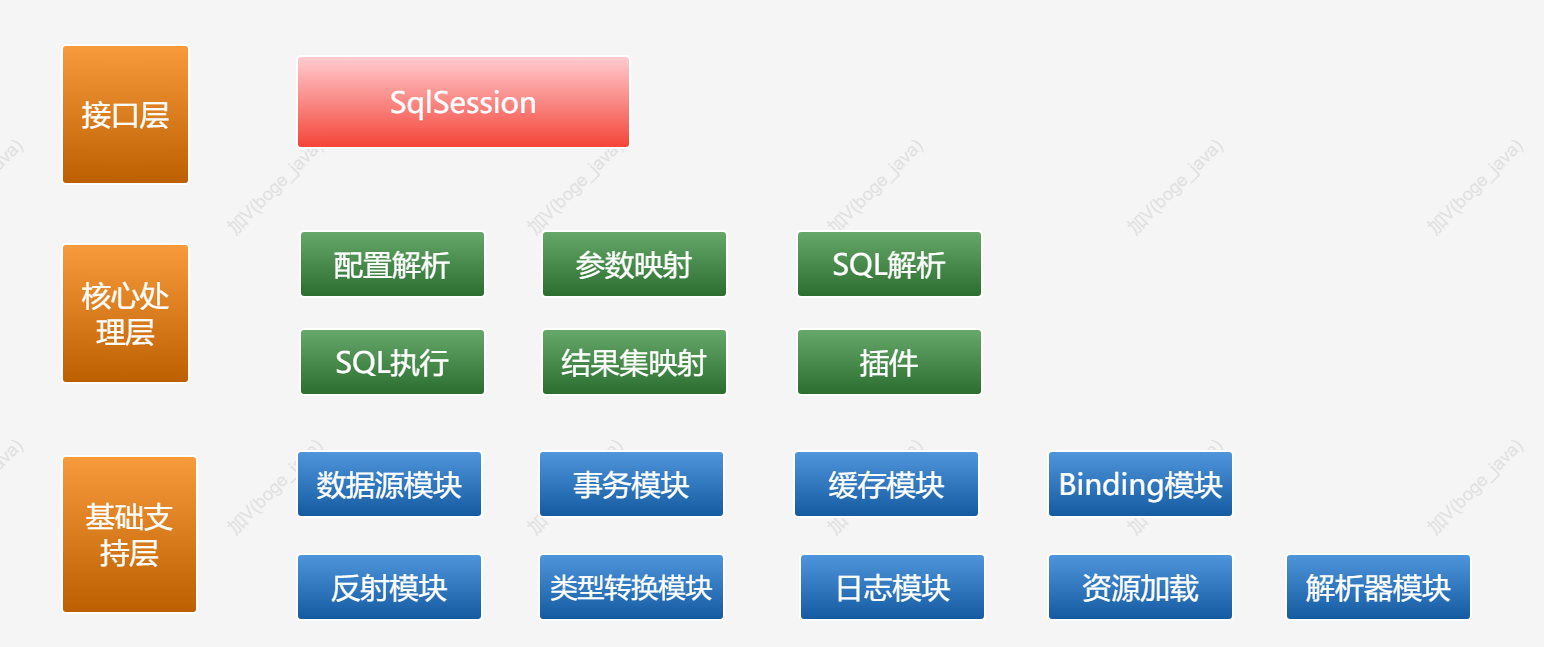

接下来我们就开始MyBatis的源码之旅，首先大家要从宏观上了解Mybatis的整体框架分为三层，分别是基础支持层、核心处理层、和接口层。如下图

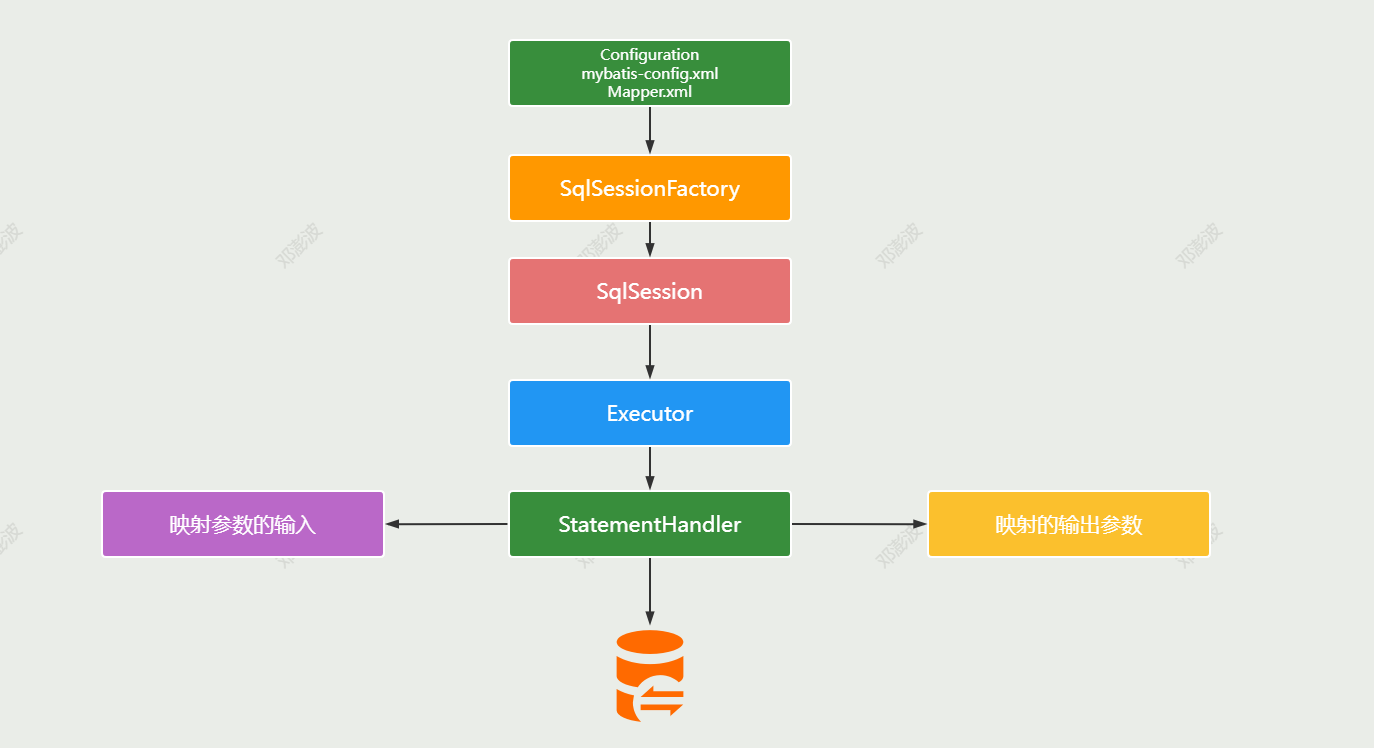

然后根据前面讲解的MyBatis的应用案例，给出MyBatis的主要工作流程图

在MyBatis的主要工作流程里面，不同的功能是由很多不同的类协作完成的，它们分布在MyBatis jar包的不同的package里面。

大概有一千多个类，这样看起来不够清楚，不知道什么类在什么环节工作，属于什么层次。MyBatis按照功能职责的不同，所有的package可以分成不同的工作层次。上面的那个图已经给大家展现了

1.1 接口层

首先接口层是我们打交道最多的。核心对象是SqlSession，它是上层应用和MyBatis打交道的桥梁，SqlSession上定义了非常多的对数据库的操作方法。接口层在接收到调用请求的时候，会调用核心处理层的相应模块来完成具体的数据库操作。

1.2 核心处理层

接下来是核心处理层。既然叫核心处理层，也就是跟数据库操作相关的动作都是在这一层完成的。

核心处理层主要做了这几件事：

1. 把接口中传入的参数解析并且映射成JDBC类型；
2. 解析xml文件中的SQL语句，包括插入参数，和动态SQL的生成；
3. 执行SQL语句；
4. 处理结果集，并映射成Java对象。

插件也属于核心层，这是由它的工作方式和拦截的对象决定的。

1.3 基础支持层

最后一个就是基础支持层。基础支持层主要是一些抽取出来的通用的功能（实现复用），用来支持核心处理层的功能。比如数据源、缓存、日志、xml解析、反射、IO、事务等等这些功能，

2. 核心流程

分析源码我们还是从编程式的Demo入手。Spring的集成后面会介绍

    /**
     * MyBatis getMapper 方法的使用
     */
    @Test
    public void test2() throws Exception{

        // 1.获取配置文件
        InputStream in = Resources.getResourceAsStream("mybatis-config.xml");
        // 2.加载解析配置文件并获取SqlSessionFactory对象
        SqlSessionFactory factory = new SqlSessionFactoryBuilder().build(in);
        // 3.根据SqlSessionFactory对象获取SqlSession对象
        SqlSession sqlSession = factory.openSession();
        // 4.通过SqlSession中提供的 API方法来操作数据库
        UserMapper mapper = sqlSession.getMapper(UserMapper.class);
        List<User> list = mapper.selectUserList();
        for (User user : list) {

            System.out.println(user);
        }
        // 5.关闭会话
        sqlSession.close();
    }

上面我们通过一个比较复杂的步骤实现了MyBatis的数据库查询操作。下面我们会按照这5个步骤来分析MyBatis的运行原理

看源码的注意事项

1. 一定要带着问题去看，猜想验证。
2. 不要只记忆流程，学编程风格，设计思想（他的代码为什么这么写？如果不这么写呢？包括接口的定义，类的职责，涉及模式的应用，高级语法等等）。
3. 先抓重点，就像开车熟路，哪个地方限速，哪个地方变道，要走很多次。先走主干道，再去、覆盖分支小路。
4. 记录核心流程和对象，总结层次、结构、关系，输出（图片或者待注释的源码）。
5. 培养看源码的信心和感觉，从带着看到自己去看，看更多的源码。
6. debug还是直接Ctrl+Alt+B跟方法？debug可以看到实际的值，比如到底是哪个实现类，value到底是什么。但是Ctrl+Alt+B不一定能走到真正的对象，比如有代理或者父类方法，或者多个实现的时候。熟悉流程之后，直接跟方法。

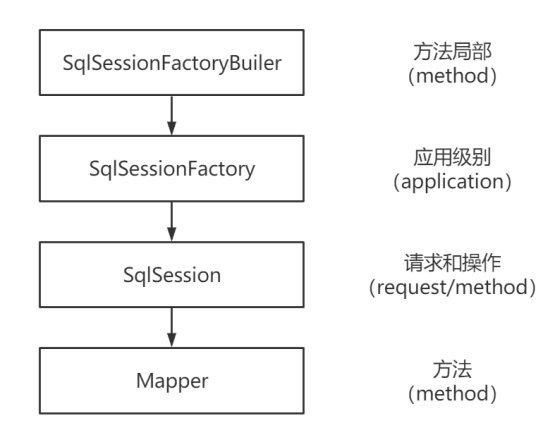

2.1 核心对象的生命周期

2.1.1 SqlSessionFactoryBuiler

首先是SqlSessionFactoryBuiler。它是用来构建SqlSessionFactory的，而SqlSessionFactory只需要一个，所以只要构建了这一个SqlSessionFactory，它的使命就完成了，也就没有存在的意义了。所以它的生命周期只存在于方法的局部。

2.1.2 SqlSessionFactory

SqlSessionFactory是用来创建SqlSession的，每次应用程序访问数据库，都需要创建一个会话。因为我们一直有创建会话的需要，所以SqlSessionFactory应该存在于应用的整个生命周期中（作用域是应用作用域）。创建SqlSession只需要一个实例来做这件事就行了，否则会产生很多的混乱，和浪费资源。所以我们要采用单例模式。

2.1.3 SqlSession

SqlSession是一个会话，因为它不是线程安全的，不能在线程间共享。所以我们在请求开始的时候创建一个SqlSession对象，在请求结束或者说方法执行完毕的时候要及时关闭它（一次请求或者操作中）。

2.1.4 Mapper

Mapper（实际上是一个代理对象）是从SqlSession中获取的。

UserMapper mapper = sqlSession.getMapper(UserMapper.class);

它的作用是发送SQL来操作数据库的数据。它应该在一个SqlSession事务方法之内。

2.2 SqlSessionFactory

首先我们来看下SqlSessionFactory对象的获取

SqlSessionFactory factory = new SqlSessionFactoryBuilder().build(in);

2.2.1 SqlSessionFactoryBuilder

首先我们new了一个SqlSessionFactoryBuilder，这是建造者模式的运用（建造者模式用来创建复杂对象，而不需要关注内部细节，是一种封装的体现）。MyBatis中很多地方用到了建造者模式（名字以Builder结尾的类还有9个）。

SqlSessionFactoryBuilder中用来创建SqlSessionFactory对象的方法是build()，build()方法有9个重载，可以用不同的方式来创建SqlSessionFactory对象。SqlSessionFactory对象默认是单例的。

  public SqlSessionFactory build(InputStream inputStream, String environment, Properties properties) {

    try {

      // 用于解析 mybatis-config.xml，同时创建了 Configuration 对象 >>
      XMLConfigBuilder parser = new XMLConfigBuilder(inputStream, environment, properties);
      // 解析XML，最终返回一个 DefaultSqlSessionFactory >>
      return build(parser.parse());
    } catch (Exception e) {

      throw ExceptionFactory.wrapException("Error building SqlSession.", e);
    } finally {

      ErrorContext.instance().reset();
      try {

        inputStream.close();
      } catch (IOException e) {

        // Intentionally ignore. Prefer previous error.
      }
    }
  }

在build方法中首先是创建了一个XMLConfigBuilder对象，XMLConfigBuilder是抽象类BaseBuilder的一个子类，专门用来解析全局配置文件，针对不同的构建目标还有其他的一些子类（关联到源码路径），比如：

• XMLMapperBuilder：解析Mapper映射器
• XMLStatementBuilder：解析增删改查标签
• XMLScriptBuilder：解析动态SQL

然后是执行了

build(parser.parse());

构建的代码，parser.parse()方法返回的是一个Configuration对象，build方法的如下

  public SqlSessionFactory build(Configuration config) {

    return new DefaultSqlSessionFactory(config);
  }

在这儿我们可以看到SessionFactory最终实现是DefaultSqlSessionFactory对象。

2.2.2 XMLConfigBuilder

然后我们再来看下XMLConfigBuilder初始化的时候做了哪些操作

  public XMLConfigBuilder(InputStream inputStream, String environment, Properties props) {

    // EntityResolver的实现类是XMLMapperEntityResolver 来完成配置文件的校验，根据对应的DTD文件来实现
    this(new XPathParser(inputStream, true, props, new XMLMapperEntityResolver()), environment, props);
  }

再去进入重载的构造方法中

  private XMLConfigBuilder(XPathParser parser, String environment, Properties props) {

    super(new Configuration()); // 完成了Configuration的初始化
    ErrorContext.instance().resource("SQL Mapper Configuration");
    this.configuration.setVariables(props); // 设置对应的Properties属性
    this.parsed = false; // 设置 是否解析的标志为 false
    this.environment = environment; // 初始化environment
    this.parser = parser; // 初始化 解析器
  }

2.2.3 Configuration

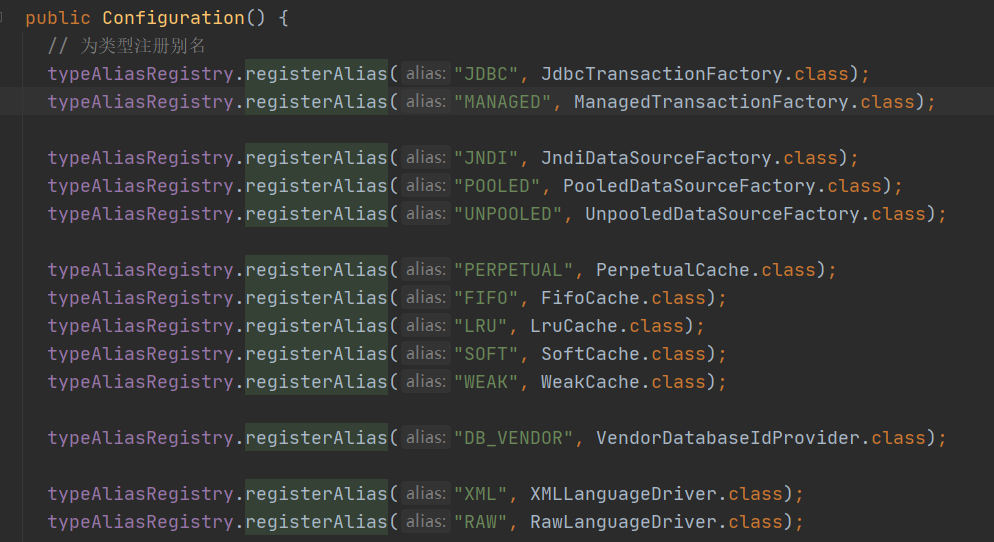

然后我们可以看下Configuration初始化做了什么操作

完成了类型别名的注册工作，通过上面的分析我们可以看到XMLConfigBuilder完成了XML文件的解析对应XPathParser和Configuration对象的初始化操作，然后我们再来看下parse方法到底是如何解析配置文件的

2.2.4 parse解析

parser.parse()

进入具体的解析方法

  public Configuration parse() {

     // 检查是否已经解析过了
    if (parsed) {

      throw new BuilderException("Each XMLConfigBuilder can only be used once.");
    }
    parsed = true;
    // XPathParser，dom 和 SAX 都有用到 >>  开始解析
    parseConfiguration(parser.evalNode("/configuration"));
    return configuration;
  }

parseConfiguration方法

  private void parseConfiguration(XNode root) {

    try {

      //issue #117 read properties first
      // 对于全局配置文件各种标签的解析
      propertiesElement(root.evalNode("properties"));
      // 解析 settings 标签
      Properties settings = settingsAsProperties(root.evalNode("settings"));
      // 读取文件
      loadCustomVfs(settings);
      // 日志设置
      loadCustomLogImpl(settings);
      // 类型别名
      typeAliasesElement(root.evalNode("typeAliases"));
      // 插件
      pluginElement(root.evalNode("plugins"));
      // 用于创建对象
      objectFactoryElement(root.evalNode("objectFactory"));
      // 用于对对象进行加工
      objectWrapperFactoryElement(root.evalNode("objectWrapperFactory"));
      // 反射工具箱
      reflectorFactoryElement(root.evalNode("reflectorFactory"));
      // settings 子标签赋值，默认值就是在这里提供的 >>
      settingsElement(settings);
      // read it after objectFactory and objectWrapperFactory issue #631
      // 创建了数据源 >>
      environmentsElement(root.evalNode("environments"));
      databaseIdProviderElement(root.evalNode("databaseIdProvider"));
      typeHandlerElement(root.evalNode("typeHandlers"));
      // 解析引用的Mapper映射器
      mapperElement(root.evalNode("mappers"));
    } catch (Exception e) {

      throw new BuilderException("Error parsing SQL Mapper Configuration. Cause: " + e, e);
    }
  }

2.2.4.1 全局配置文件解析

properties解析

  private void propertiesElement(XNode context) throws Exception {

    if (context != null) {

      // 创建了一个 Properties 对象，后面可以用到
      Properties defaults = context.getChildrenAsProperties();
      String resource = context.getStringAttribute("resource");
      String url = context.getStringAttribute("url");
      if (resource != null && url != null) {

        // url 和 resource 不能同时存在
        throw new BuilderException("The properties element cannot specify both a URL and a resource based property file reference.  Please specify one or the other.");
      }
      // 加载resource或者url属性中指定的 properties 文件
      if (resource != null) {

        defaults.putAll(Resources.getResourceAsProperties(resource));
      } else if (url != null) {

        defaults.putAll(Resources.getUrlAsProperties(url));
      }
      Properties vars = configuration.getVariables();
      if (vars != null) {

        // 和 Configuration中的 variables 属性合并
        defaults.putAll(vars);
      }
      // 更新对应的属性信息
      parser.setVariables(defaults);
      configuration.setVariables(defaults);
    }
  }

第一个是解析<properties>标签，读取我们引入的外部配置文件，例如db.properties。

这里面又有两种类型，一种是放在resource目录下的，是相对路径，一种是写的绝对路径的（url）。

解析的最终结果就是我们会把所有的配置信息放到名为defaults的Properties对象里面（Hashtable对象，KV存储），最后把XPathParser和Configuration的Properties属性都设置成我们填充后的Properties对象。

settings解析

  private Properties settingsAsProperties(XNode context) {

    if (context == null) {

      return new Properties();
    }
    // 获取settings节点下的所有的子节点
    Properties props = context.getChildrenAsProperties();
    // Check that all settings are known to the configuration class
    MetaClass metaConfig = MetaClass.forClass(Configuration.class, localReflectorFactory);
    for (Object key : props.keySet()) {

      //
      if (!metaConfig.hasSetter(String.valueOf(key))) {

        throw new BuilderException("The setting " + key + " is not known.  Make sure you spelled it correctly (case sensitive).");
      }
    }
    return props;
  }

getChildrenAsProperties方法就是具体的解析了

  public Properties getChildrenAsProperties() {

    Properties properties = new Properties();
    for (XNode child : getChildren()) {

      // 获取对应的name和value属性
      String name = child.getStringAttribute("name");
      String value = child.getStringAttribute("value");
      if (name != null && value != null) {

        properties.setProperty(name, value);
      }
    }
    return properties;
  }

loadCustomVfs(settings)方法

loadCustomVfs是获取Vitual File System的自定义实现类，比如要读取本地文件，或者FTP远程文件的时候，就可以用到自定义的VFS类。

根据<settings>标签里面的<vfsImpl>标签，生成了一个抽象类VFS的子类，在MyBatis中有JBoss6VFS和DefaultVFS两个实现，在io包中。

  private void loadCustomVfs(Properties props) throws ClassNotFoundException {

    String value = props.getProperty("vfsImpl");
    if (value != null) {

      String[] clazzes = value.split(",");
      for (String clazz :
