1.activiti5 软件环境

JDK1.6或者更高版本
支持的数据库有：h2, mysql, oracle, postgres, mssql, db2等。
支持activiti5运行的jar包
开发环境为Eclipse3.7或者以上版本,myeclipse为8.6版本

2.相关资源下载

JDK可以到sun的官网下载
http://www.oracle.com/technetwork/java/javase/downloads/index.html
数据库，例如：mysql可以在官网上下载。
http://www.mysql.com
activiti也可以到Activiti官方网站下载得到。
http://activiti.org/download.html
Eclipse3.7或者MyEclipse8.6也可以到相应的网站上获得下载。

3：安装流程设计器(eclipse插件)

3.1 安装方式一

在有网络的情况下，安装流程设计器步骤如下：

打开 Help -> Install New Software. 在如下面板中

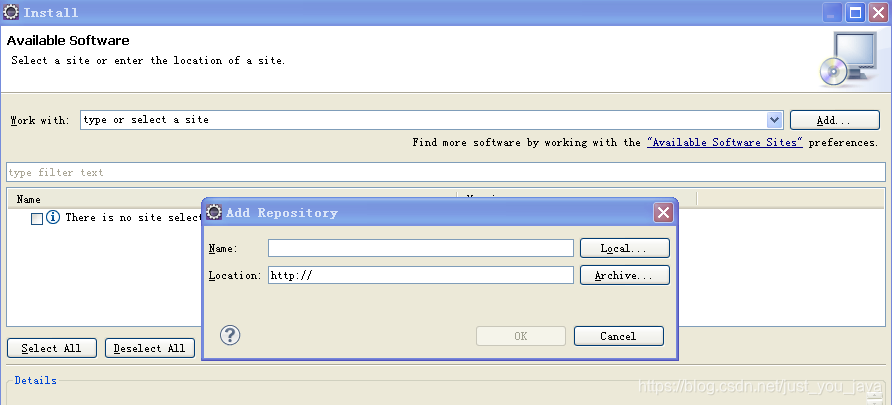

在如下Install界面板中，点击Add按钮：

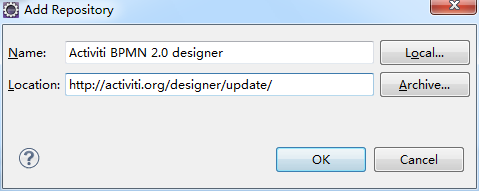

然后填入下列字段
Name: Activiti BPMN 2.0 designer
Location: http://activiti.org/designer/update/

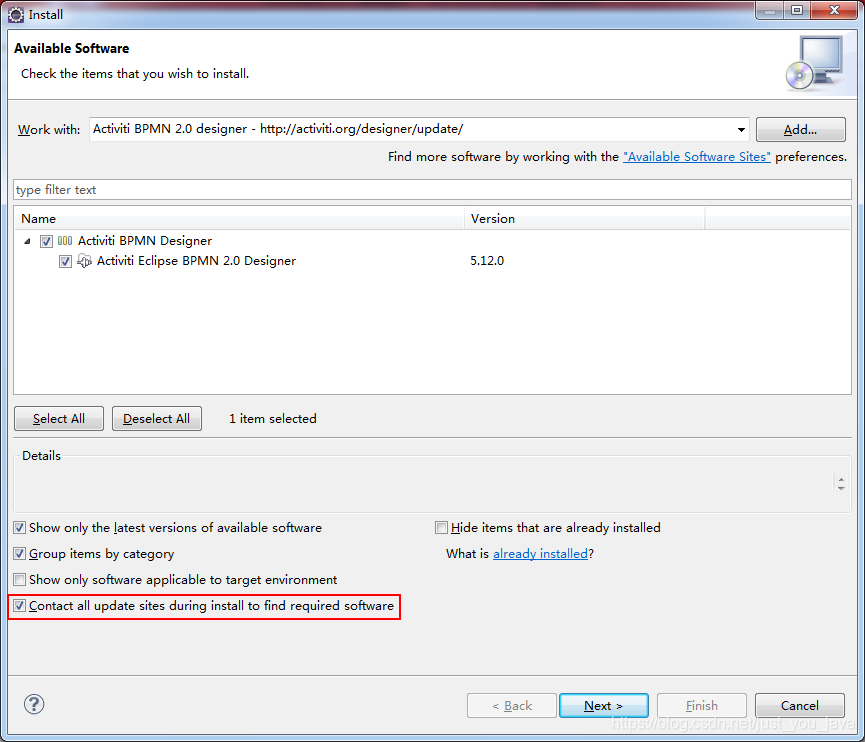

回到Install界面，在面板正中列表中把所有展示出来的项目都勾上：

点击复选框
在Detail部分记得选中 “Contact all updates sites…” , 因为它会检查所有当前安装所需要的插件并可以被Eclipse下载.

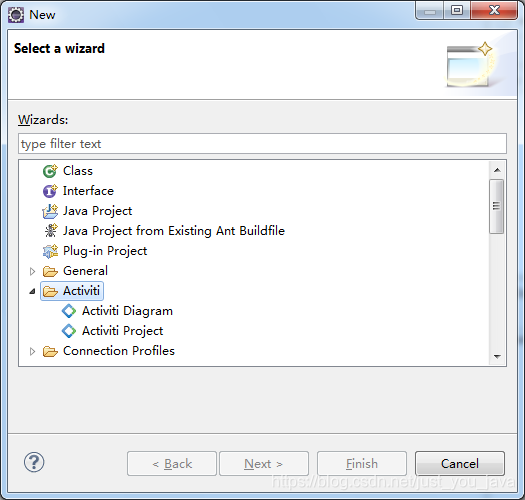

安装完以后，点击新建工程new->Other…打开面板，如果看到下图内容：

在这里插入图片描述
说明安装成功了。

3.2 安装方式二

在没有网络的情况下，安装流程设计器步骤如下：

网上下载插件包并解压
把压缩包中的内容放入eclipse根目录的dropins文件夹下
重启eclipse，点击新建工程new->Other…打开面板，如果看到下图内容

说明安装成功了

4：安装流程设计器(idea插件)

搜索插件

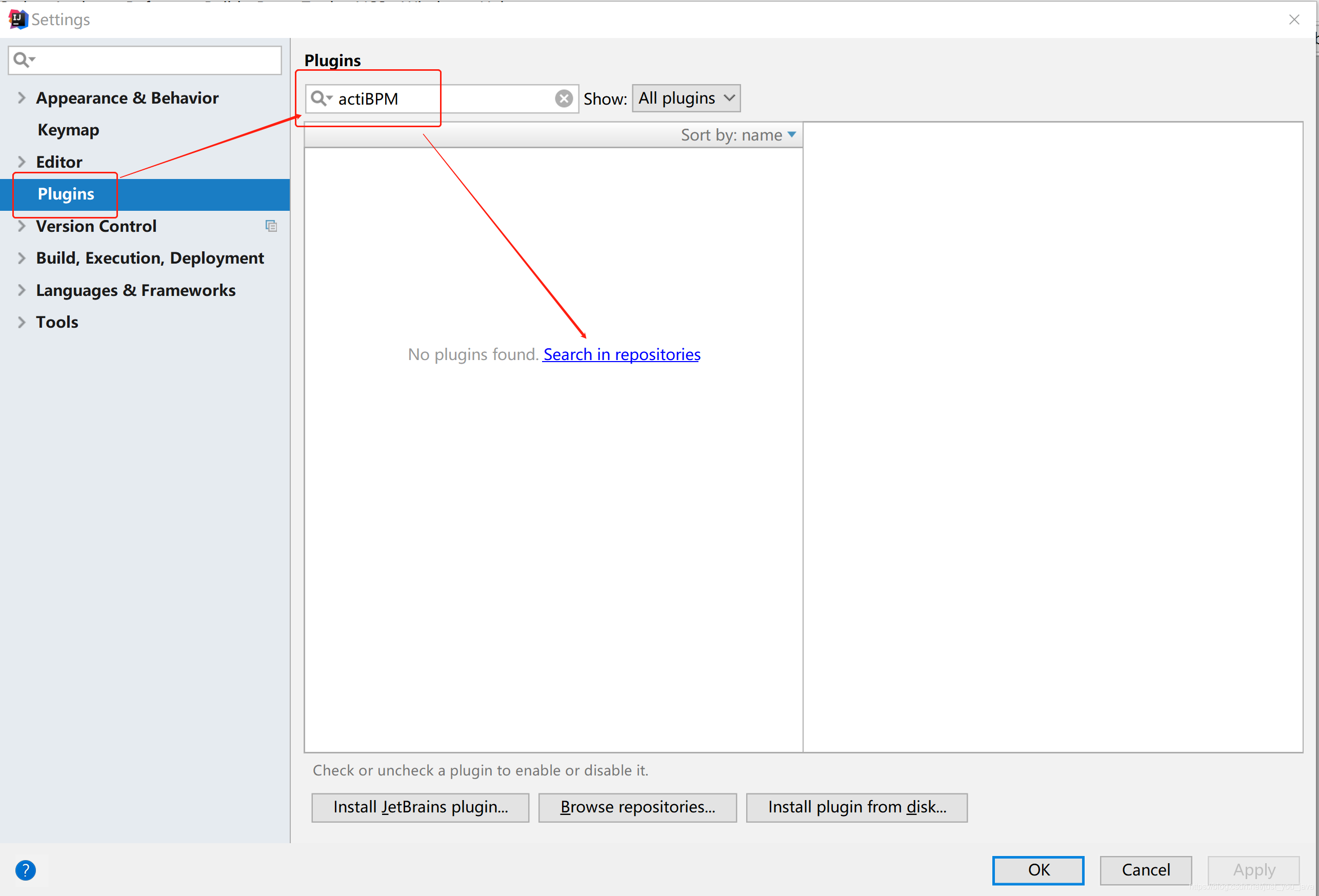

点击菜单【File】–>【Settings…】打开【Settings】窗口。

点击左侧【Plugins】按钮，在右侧输出＂actiBPM＂，点击下面的【Search in repositories】链接会打开【Browse Repositories】窗口。
在这里插入图片描述

开始安装

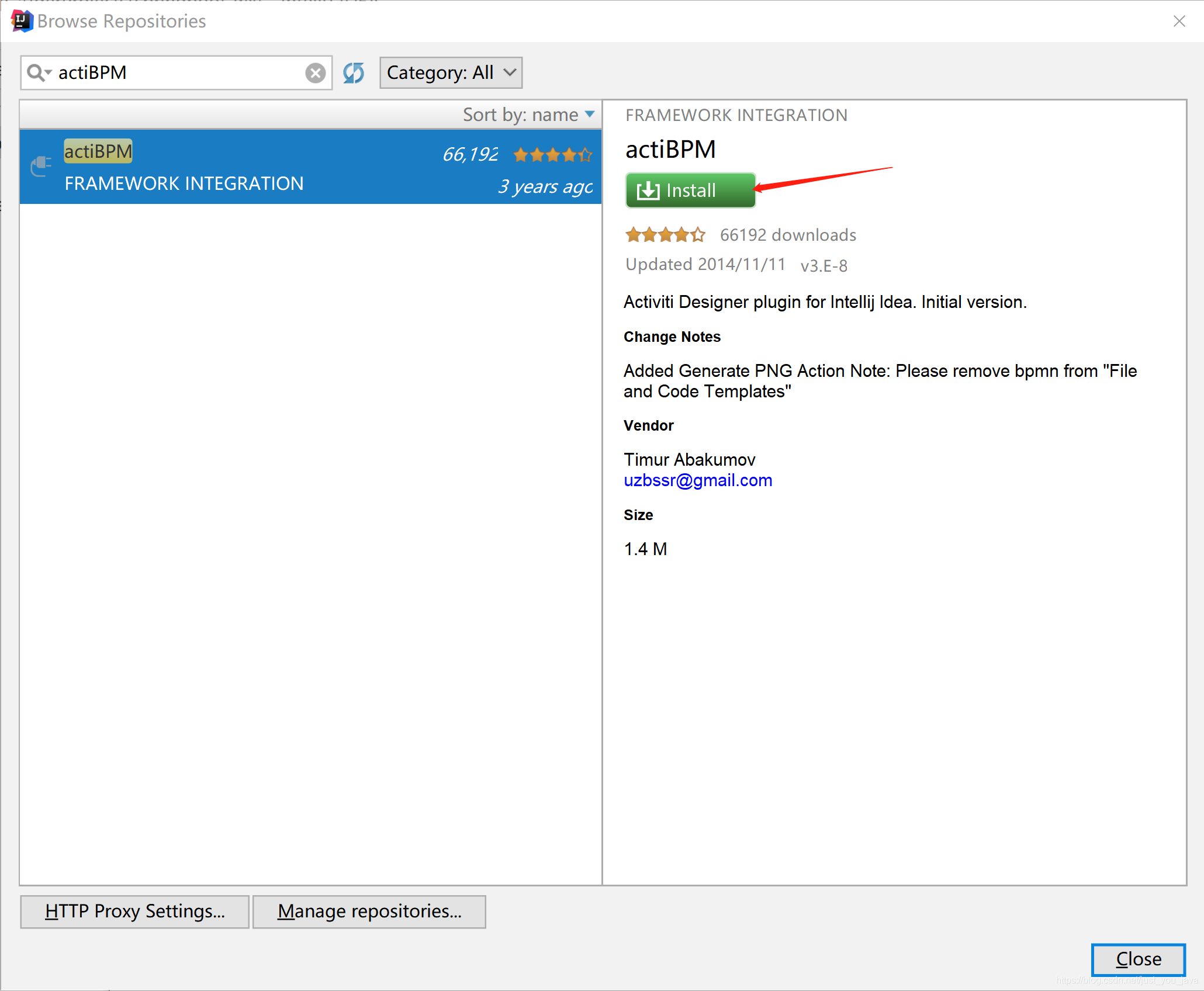

进入【Browse Repositories】窗口，选中左侧的【actiBPM】，点击右侧的【Install】按钮，开始安装。

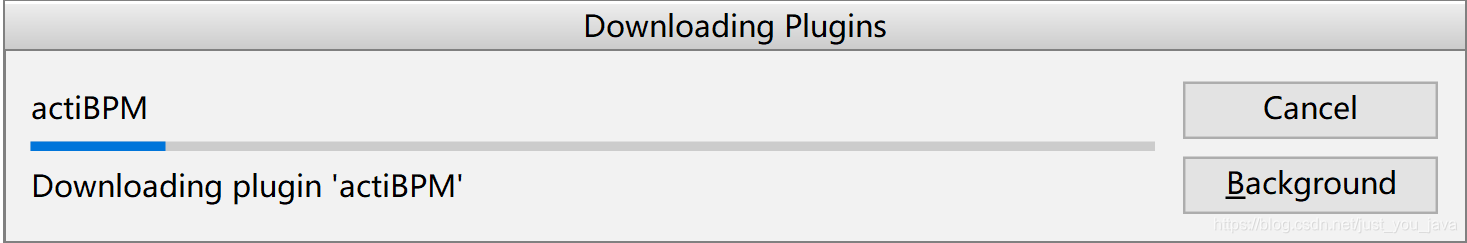

安装进度
安装完成

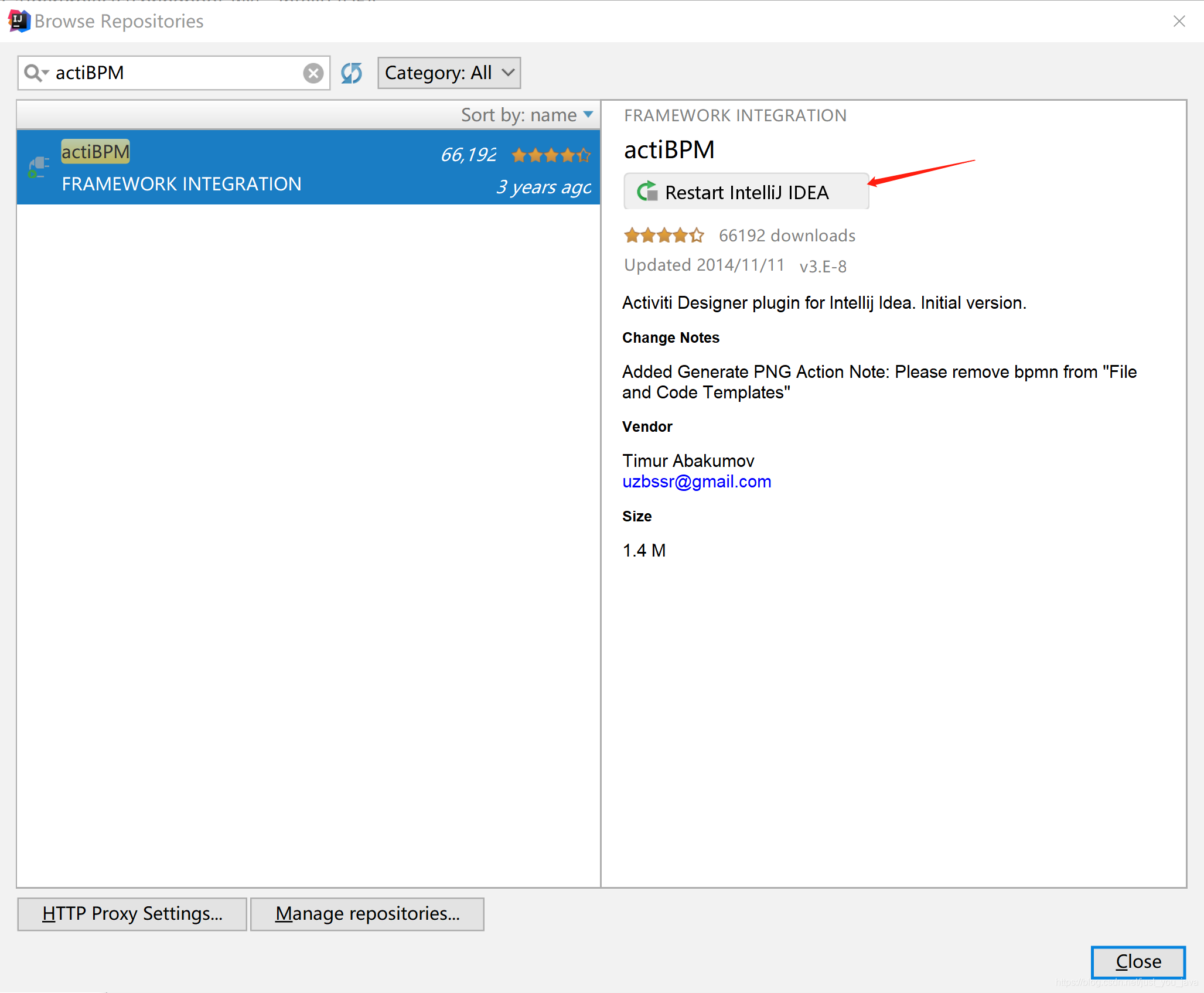

安装完成后，会提示【Restart IntelliJ IDEA】，重启IDEA即可完成安装。
查看结果

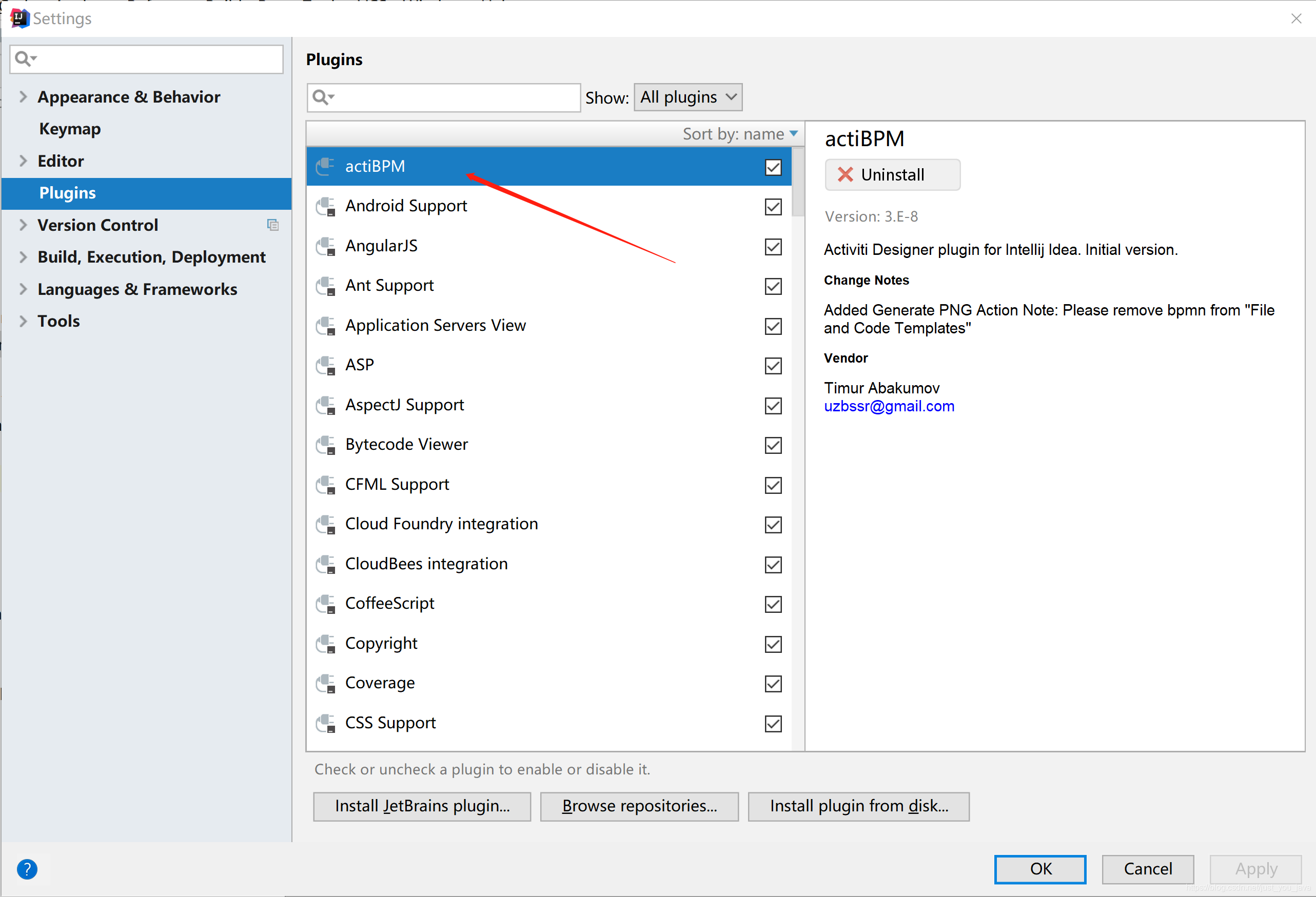

打开【Settings】窗口，在【Plugins】中可看到安装的【actiBPM】插件，表示安装成功。

5. 对流程设计器的使用说明

5.1 eclipse版

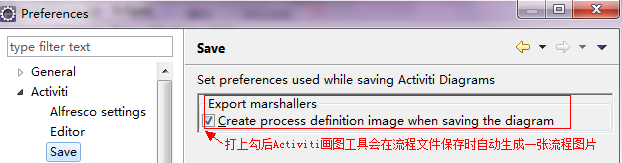

打开菜单Windows->Preferences->Activiti->Save下流程流程图片的生成方式:
在这里插入图片描述
　　虽然流程引擎在单独部署bpmn文件时会自动生成图片，但在实际开发过程中，自动生成的图片会导致和BPMN中的坐标有出入，在实际项目中展示流程当前位置图会有问题。
　　所在完成以上配置后，会由我们自己来管理流程图片。在发布流程时把流程规则文件和流程图片一起上传就行了。

5.2 idea版

创建BPMN文件

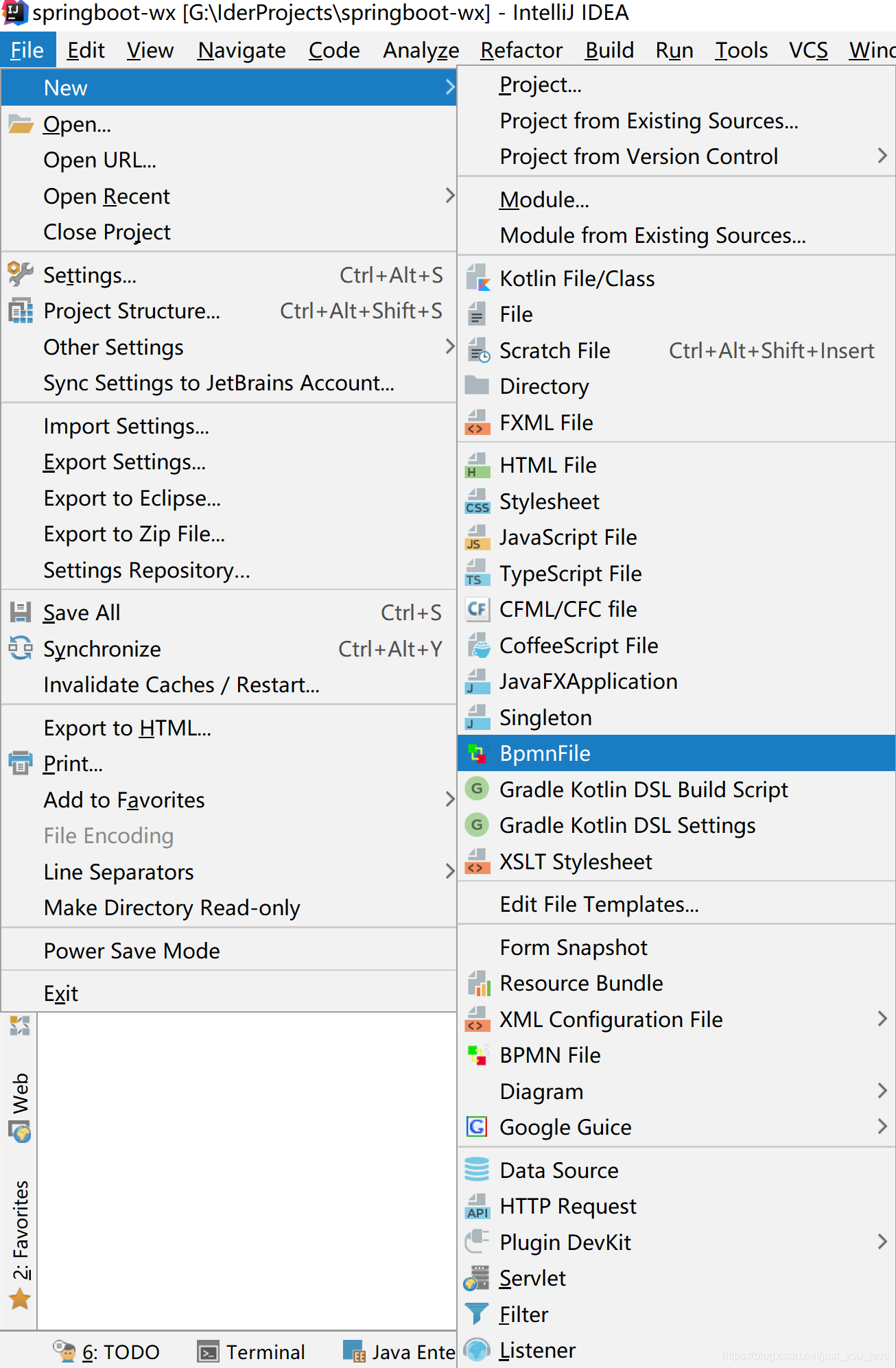

点击菜单【File】–>【New】–>【BpmnFile】
在这里插入图片描述

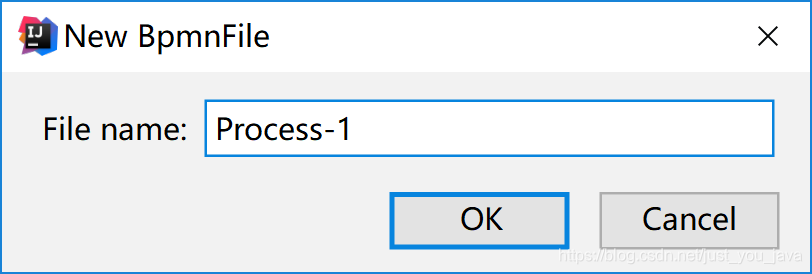

输入文件名称，点击【OK】按钮

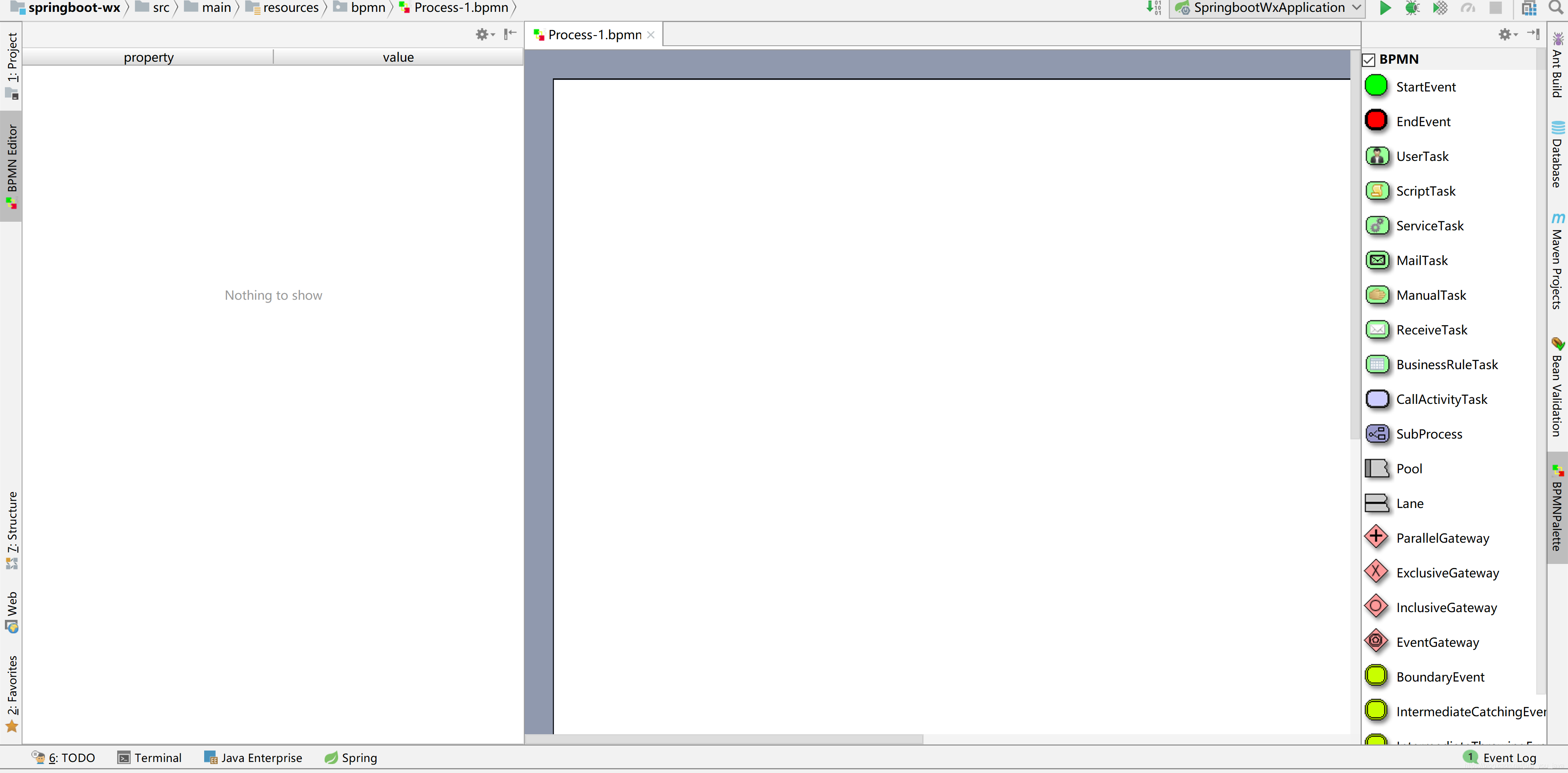

会出现如下绘制界面

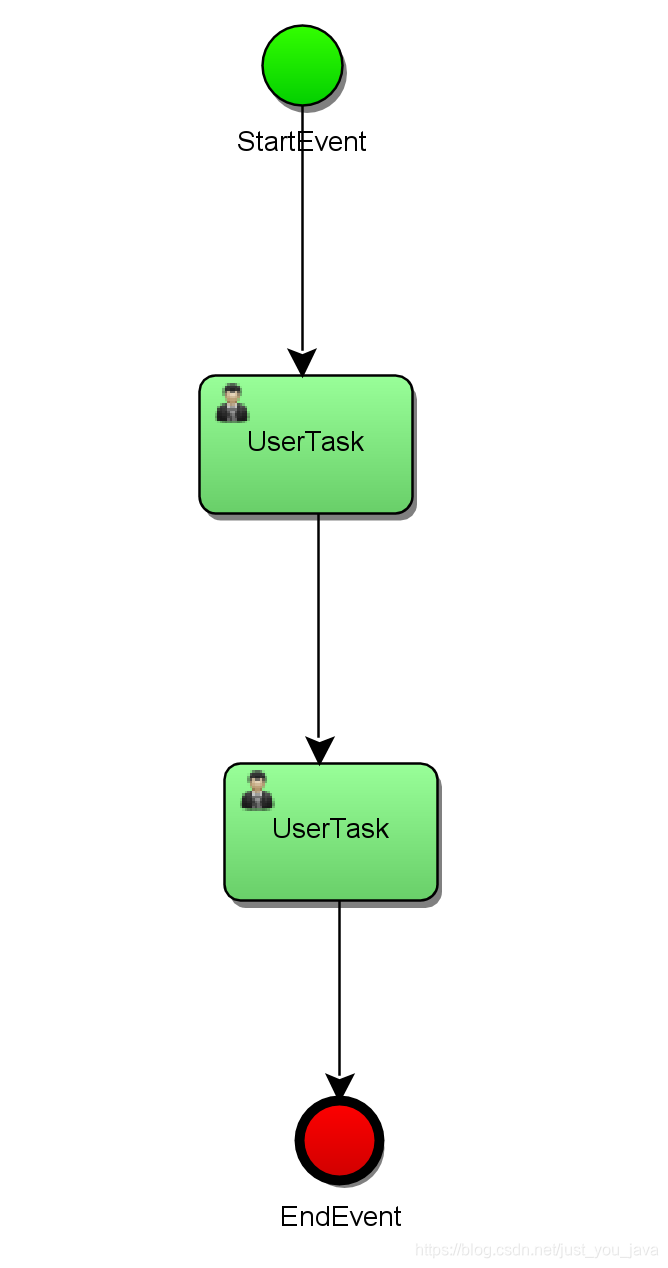

绘制流程图

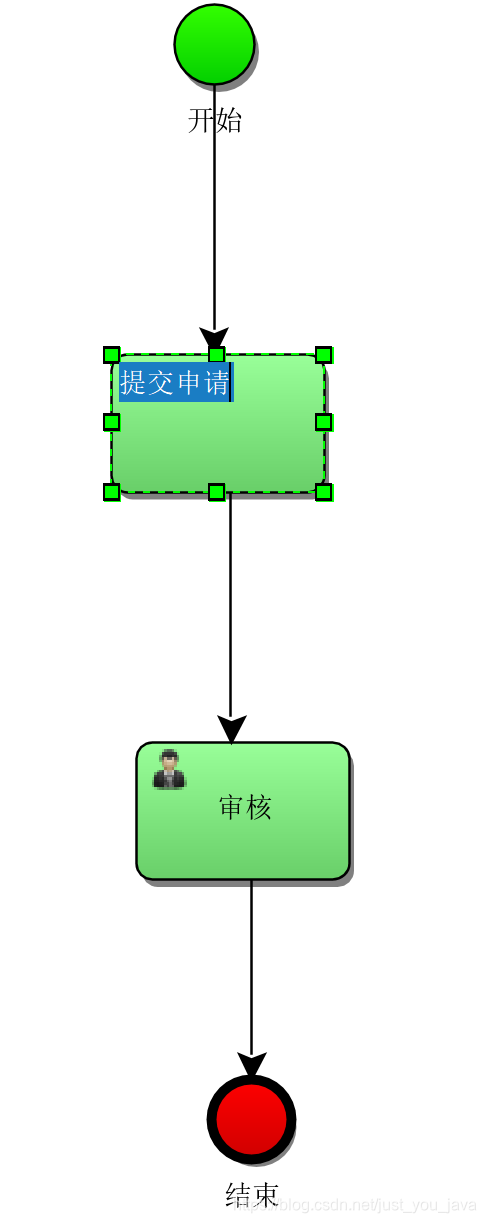

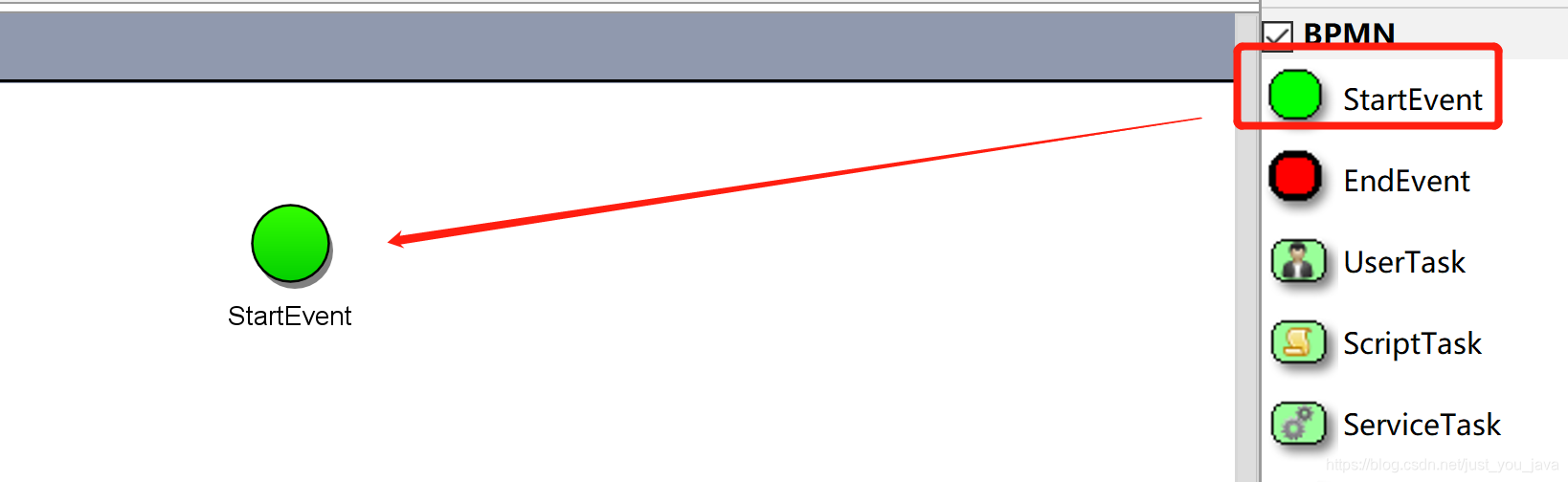

鼠标左键拖拽右侧图标，将其拖下左侧界面上，同样的方式再拖拽其他图标
在这里插入图片描述
鼠标移至图标的中心会变成黑白色扇形，拖拽到另一图标，即可连接

双击图标，可修改名称

导出图片

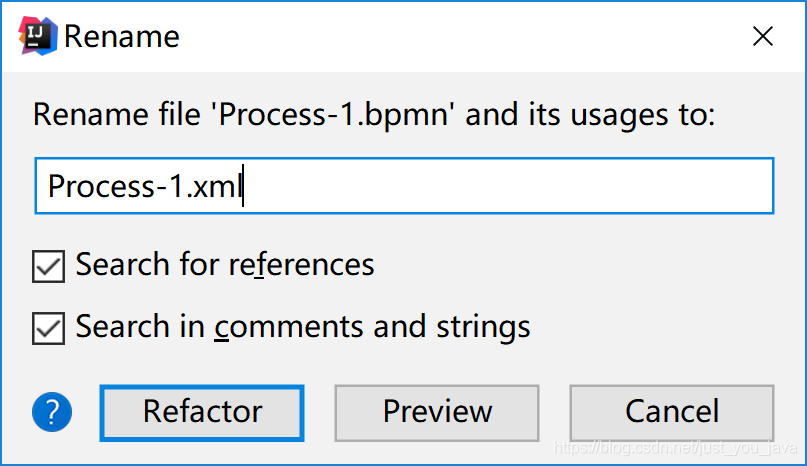

右击bpmn文件，选择【Refactor】–>【Rename】，修改其扩展名为.xml，点击【Refactor】
在这里插入图片描述

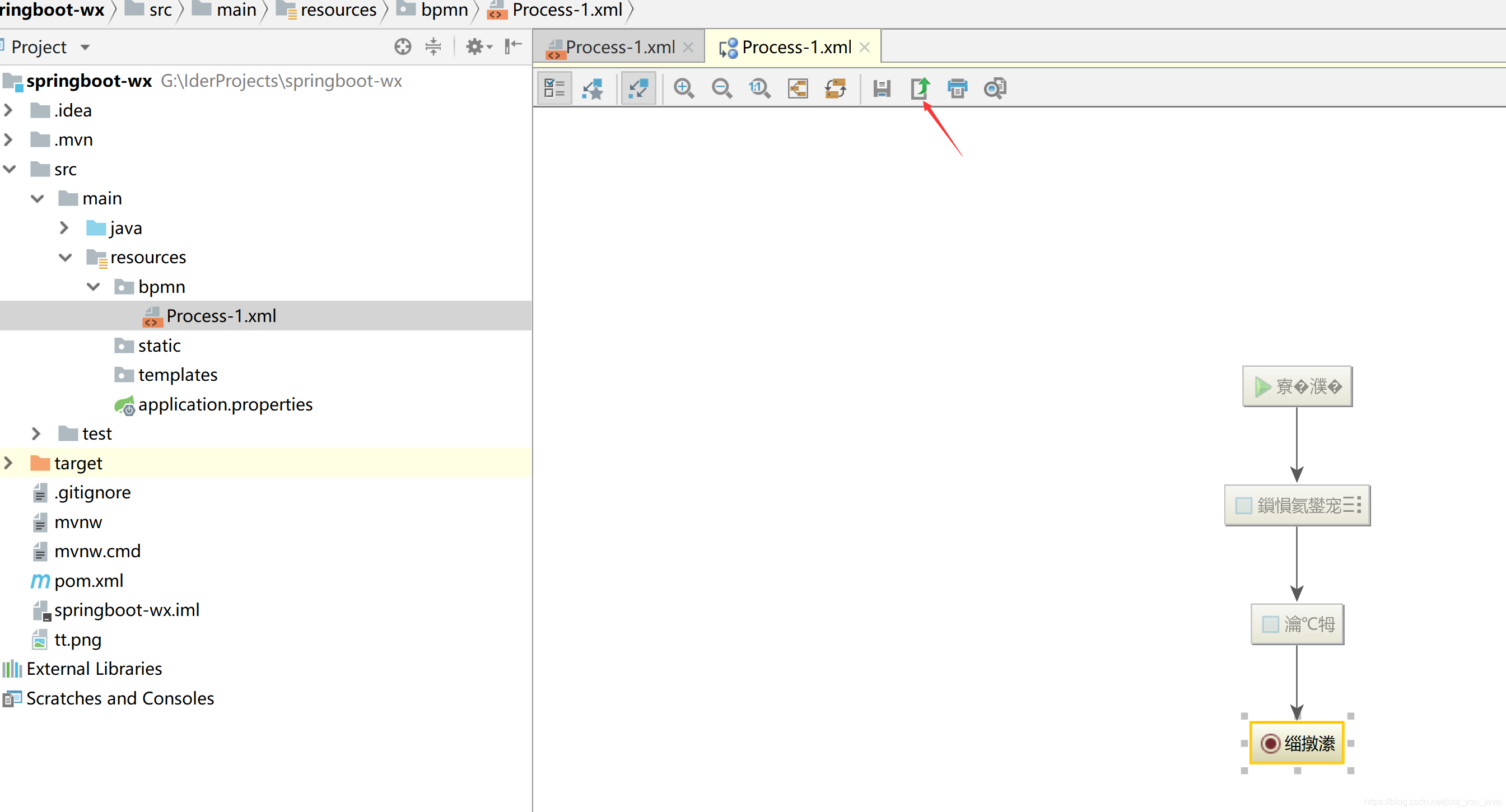

接着右击此xml文件，选择【Diagrams】–>【Show BPMN 2.0 Diagrams…】，打开如下界面

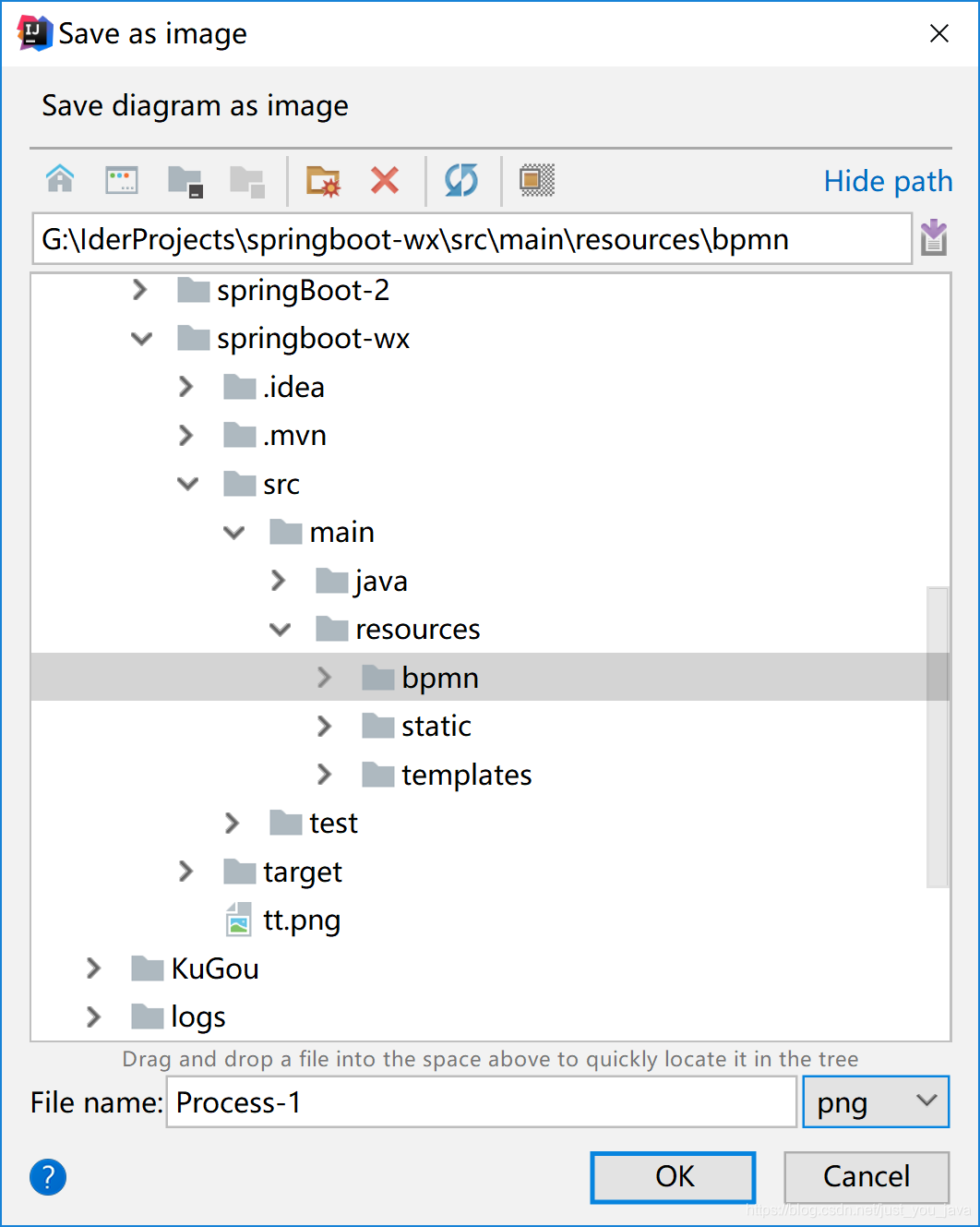

点击上图中【Export to file】图标，弹出【Save as image】窗口，点击【OK】即可导出png图片

解决中文乱码问题

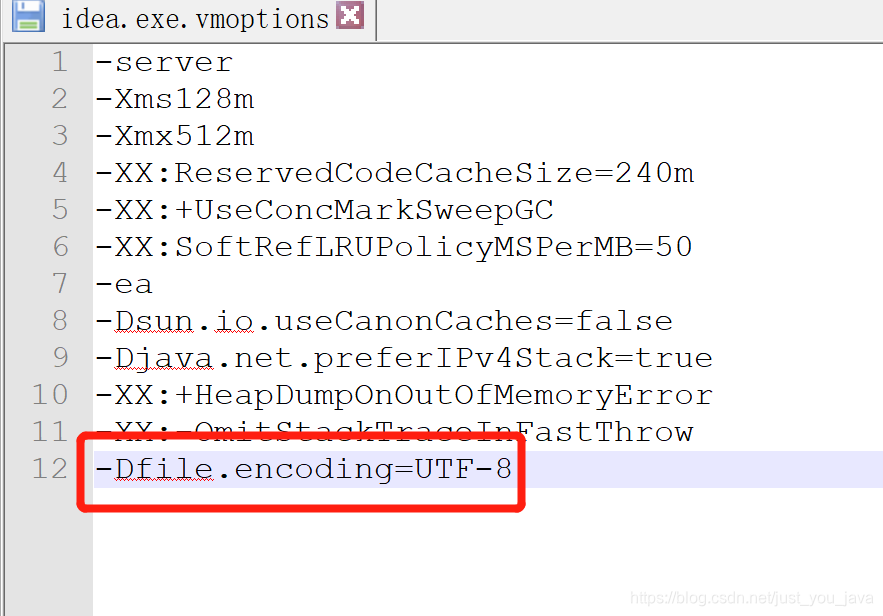

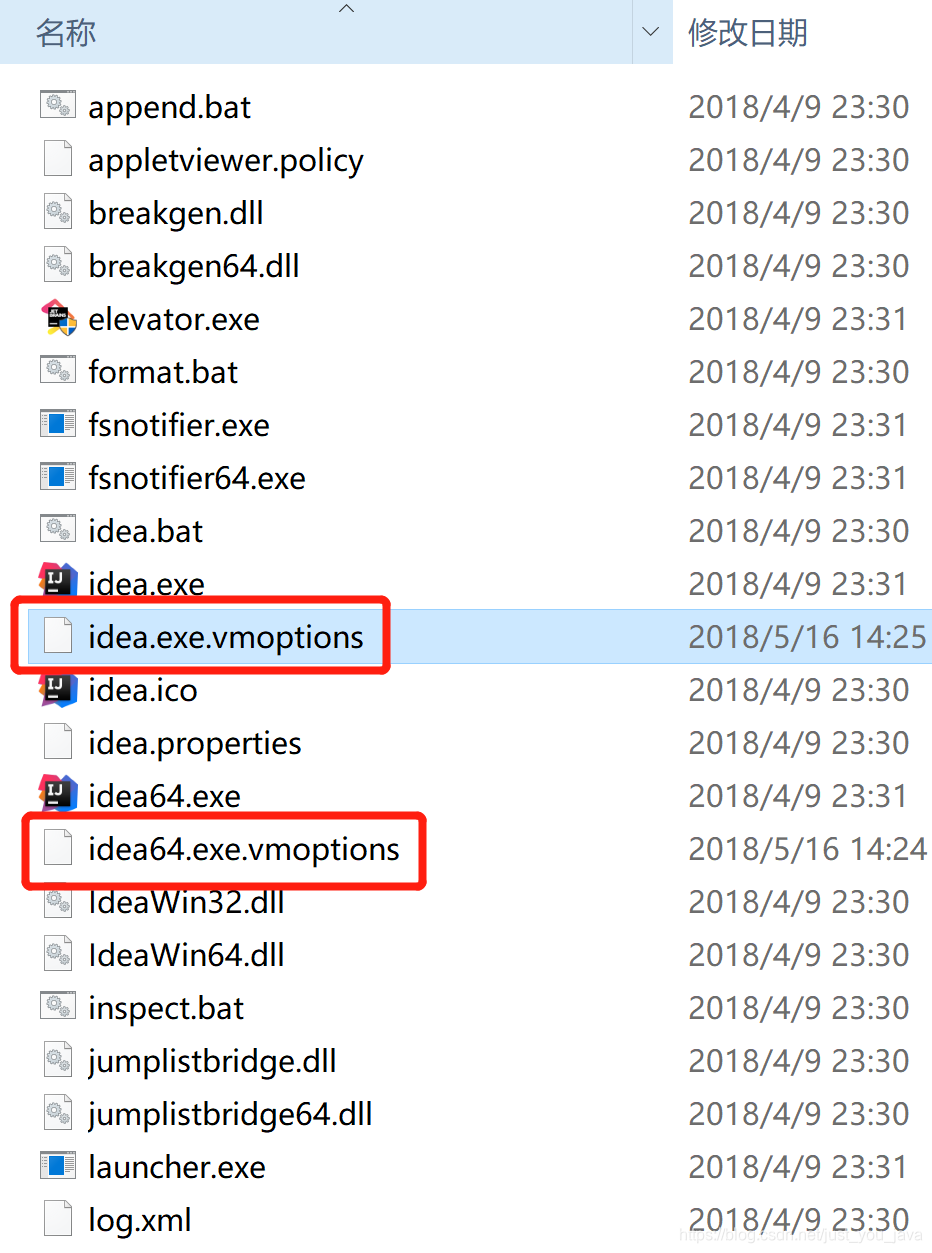

在IDEA的安装目录，在下面两个文件中加上-Dfile.encoding=UTF-8

在这里插入图片描述

重启IDEA，乱码问题解决

6. 准备Activiti5开发环境

6.1 添加Activiti5的jar包

．　在activiti-5.13->wars目录下是一些示例项目，解压activiti-rest项目，导入activiti-rest目录中WEB-INF\lib下所有包。添加到classpath中。
　　由于我们使用的是Mysql数据库，Mysql数据库的链接驱动Activiti官方包中并没有提供，需要我们自己导入。手动导入mysql-connector-java.jar，添加到classpath下。

6.2 初始化数据库

在这里插入图片描述

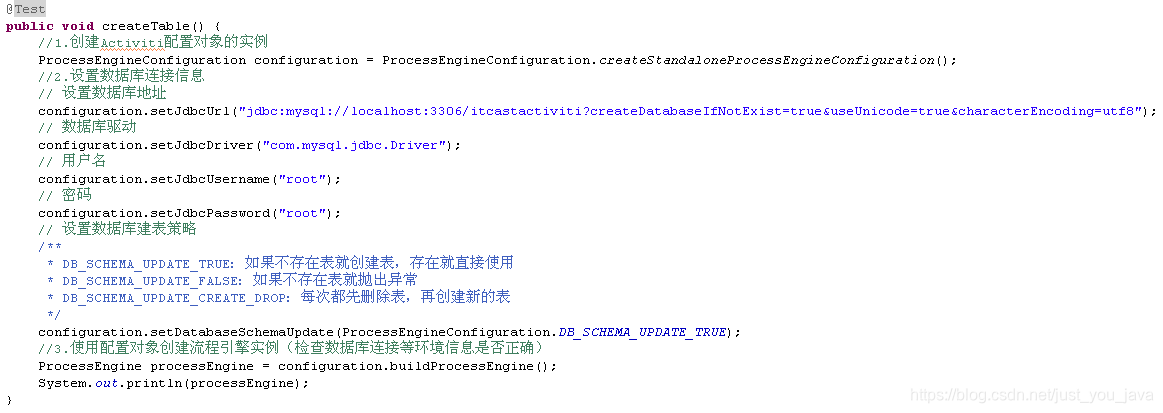

　　在Activiti中，在创建核心的流程引擎对象时会自动建表。如果程序正常执行，mysql会自动建库，然后创建23张表。

6.3 添加并制定配置文件

．　在Actiiti5中定制流程必定会操作到数据库，如果都像上面那样写一大段代码会非常麻烦，所以我们可以把数据库连接配置写入配置文件。
　　在Activiti5的官方示例中并没有现成的配置文件，所以先得找到activiti-rest\WEB-INF\classes下有：

6.4 activiti-context.xml

．　一个类似spring结构的配置文件，清空内容后改名为activiti.cfg.xml，用来做流程引擎的相关配置。

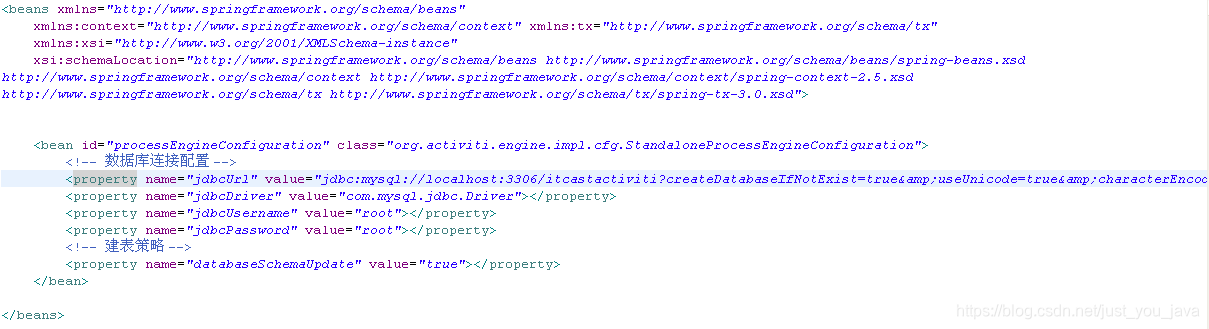

　　按照上面代码配置ProcessEngineConfiguration对象，主要定义数据库的连接配置和建表策略，配置文件代码如下：
在这里插入图片描述

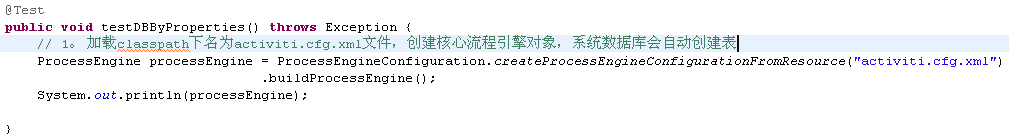

Java代码如下：

　　createProcessEngineConfigurationFromResource的参数值为我们添加的配置文件activiti.cfg.xml的名称，执行java代码，流程引擎对象创建成功运行后数据库会自动建表。
