OpenCV 形态学应用-提取水平竖直线

最新推荐文章于 2024-05-27 09:54:22 发布
原创 最新推荐文章于 2024-05-27 09:54:22 发布 · 1.5k 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了使用OpenCV进行形态学处理，提取图像中的水平和竖直线条。通过将彩色图像转为灰度，再转为二值图像，并定义适当的结构元素，结合开操作（腐蚀后膨胀），成功分离出图像中的水平和竖直线段。

原理：在这里插入图片描述

提取步骤：

- 获取图像为彩色图像

Mat src = imread("E://VS-pro//images//line.bmp");
	imshow("原图-彩色图像", src);

在这里插入图片描述

- 转换为灰度图像

Mat gray_src;
	cvtColor(src, gray_src, COLOR_BGR2GRAY);
	imshow("灰度图像", gray_src);

在这里插入图片描述
- 转换为二值图像

Mat bin_src;
	adaptiveThreshold(~gray_src, bin_src, 255, ADAPTIVE_THRESH_MEAN_C, THRESH_BINARY, 15, -2);

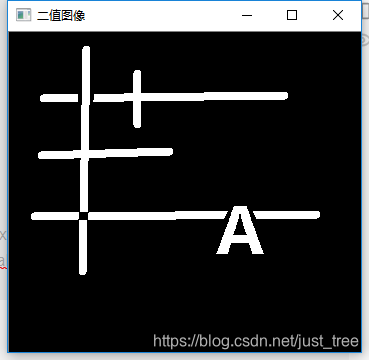

	imshow("二值图像", bin_src);

在这里插入图片描述
- 定义合适的结构元素

// 水
