title: 基于BQ24610的24V电池充电板
tags:

  • Altium
  • PCB
    date: 2018-04-06 19:53:46
    categories:

刚入门的时候搞的项目，未验证过，看看就好，不要当真

**转自我的博客 **

本文的主要目的在于传播基本的阅读datasheet的能力，以及PCB设计需要注意的基本问题。

本次需要设计的是24V动力锂电池充电电路。

原理图设计

参考官方参考电路

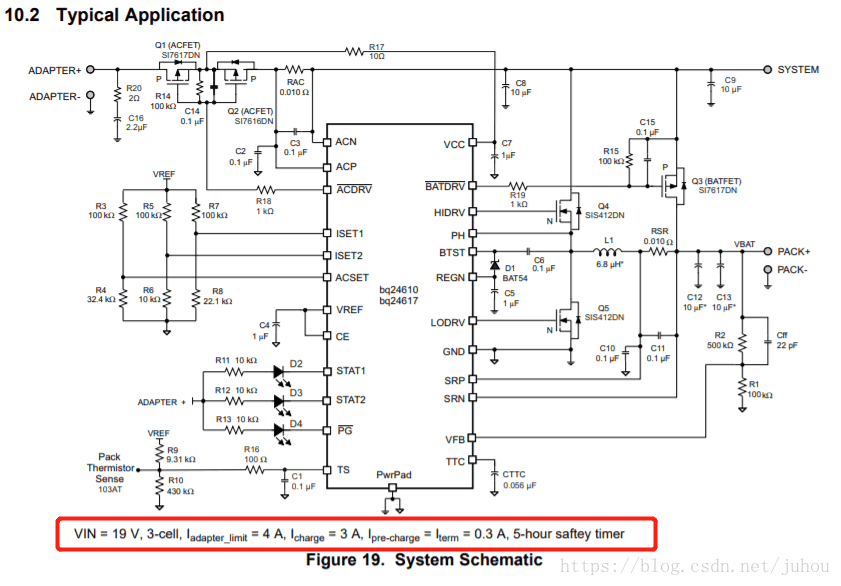

为了快速设计电路，自然是参考官方参考电路，选择Typical Application。
这里写图片描述

这里写图片描述

做细微的参数调整

由于我们的需求是给24V的电池充电，所以需要稍微修改一下原理图，接下来需要查看的就是Feature Description

  1. 设置充电电压
